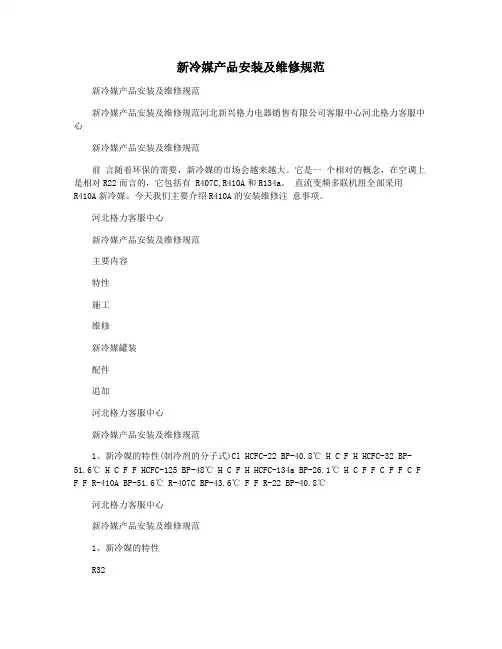

新冷媒产品安装及维修规范

新冷媒产品安装及维修规范新冷媒产品安装及维修规范新冷媒产品安装及维修规范河北新兴格力电器销售有限公司客服中心河北格力客服中心新冷媒产品安装及维修规范前言随着环保的需要，新冷媒的市场会越来越大。

它是一个相对的概念，在空调上是相对R22而言的，它包括有 R407C,R410A和R134a。

直流变频多联机组全部采用R410A新冷媒。

今天我们主要介绍R410A的安装维修注意事项。

河北格力客服中心新冷媒产品安装及维修规范主要内容特性施工维修新冷媒罐装配件追加河北格力客服中心新冷媒产品安装及维修规范1、新冷媒的特性(制冷剂的分子式)Cl HCFC-22 BP-40.8℃ H C F H HCFC-32 BP-51.6℃ H C F F HCFC-125 BP-48℃ H C F H HCFC-134a BP-26.1℃ H C F F C F F C FF F R-410A BP-51.6℃ R-407C BP-43.6℃ F F R-22 BP-40.8℃河北格力客服中心新冷媒产品安装及维修规范1、新冷媒的特性R32+R125=R410A沸点-51.6℃,凝固点-155℃;无色，易挥发，主要特点有： 1.不破坏臭氧层,其分子式中不含氯元素,故其臭氧层破坏潜能值为 0,全球变暖潜能值小于0.2; 2.毒性极低；容许浓度和R22同样，都是1000ppm; 3.不可燃。

空气中的可燃极性为0; 4.化学和热稳定性高； 5.水分溶解性与R22几乎相同； 6.不与矿物油或烷基苯油相溶。

河北格力客服中心新冷媒产品安装及维修规范1、新冷媒的特性在相同温度下R410A的饱和压力约是R22的1.6倍 R410A 空调设计注意事项：规格 MPa(G) R22 设计压力气密试验 3.0 3.0 R410A 4.15 4.15河北格力客服中心新冷媒产品安装及维修规范压力强度对应设计注意点：系统各耐压件强度增加：配管强度增加：配管及连接铜管最小壁厚不得低于 0.8mm.各种阀 (四通阀, 高低压阀, 单相阀,电磁阀等)耐压强度增加，动作压力增加。

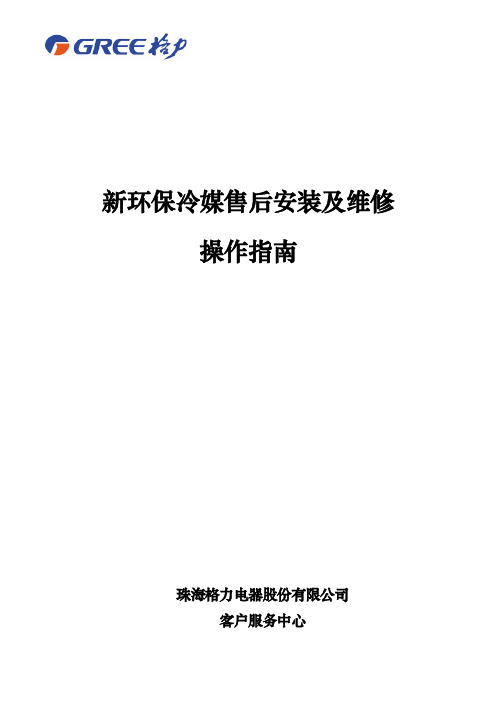

新环保冷媒售后安装及维修操作指南珠海格力电器股份有限公司客户服务中心目 录第一部分 R32空调器产品 (1)一、安装维修人员资质要求 (1)二、如何识别R32空调器产品 (1)三、冷媒泄漏检测方法 (2)四、安装操作规范 (2)五、故障诊断、排查流程 (4)六、故障维修方案 (5)七、维修要求及操作规范 (8)八、维修、报废与回收空调时冷媒清除注意事项 (10)九、新环保冷媒的采购、储存管理要求 (10)十、拆装机（移机）操作规范 (10)第二部分 R290除湿机产品 (11)一、安装维修人员资质要求 (11)二、如何识别R290除湿机产品 (11)三、冷媒泄漏检测方法 (11)四、储运要求 (12)五、故障诊断、排查流程 (12)六、故障维修方案 (12)七、维修要求及操作规范 (13)八、维修、报废与回收机组时冷媒清除注意事项 (14)第一部分R32空调器产品一、安装维修人员资质要求1、所有安装维修人员都应获得行业认可的评估机构颁发的有效证书，以认定其具备行业认可的评估规范所要求的安全处置制冷剂资质。

注：在还没有相关认定机构落实认定工作前，参照格力电器培训部制定的培训及认定规定，由培训部和客服对售后安装维修人员进行组织培训和资格认定工作。

2、只能按照制造商推荐的方法进行维护和修理。

如果需要其他专业人员协助维护和修理空调器，则应在具备使用R32环保制冷剂资质的人员监督下进行。

二、如何识别R32空调器产品1、R32产品包装箱储运标识侧有（小火焰）标识，【右侧面一张】。

2、R32产品包装箱型号标记上注明制冷剂类型;产品型号标有 “Nh”字母3、室内外机身粘贴有防火标识，室内外机铭牌上有防火标识（见下图1），外机阀门上方标注R32环保制冷剂（见下图2）。

4、产品附件（大小连接管）贴有黄色标贴，提示安装注意选择正确的对接端，接内机侧必须与防拆卸螺母端对接（见下图3）。

（图1） （图2） （图3）三、冷媒泄漏检测方法1、采用专用检漏仪检漏。

中央空调冷媒机安装规范知识
冷媒系统安装规范
1、定位放线时应保持铜管顺直，分支合理，线路最短。

多个系统并行必须保证管道顺直，高度一致。

本文由京乐中央空调维修网的小编节选自互联网。

2、铜管固定采用Ф8全丝圆钢吊架，吊架间距：
铜管水平安装时：管径大于20mm 时，支吊架的间距不应大于2m;冷媒管管径小于20mm时，支吊架的间距不应大于1.2m;
铜管垂直安装时：管径小于20mm时，支吊架的间距不应大于3m;冷媒管管径大于20mm时，支吊架的间距不应大于2m。

3、铜管的焊接
焊接工作宜向下或水平侧向进行，尽可能避免仰焊。

焊接时，须先向配管内充入0.05Mpa左右的氮气，以冲走配管内的空气。

焊接过程中应用氮气进行保护，防止焊接时产生氧化物焊接完毕后可用氮气吹冷，不可用冷水喷洒，以免焊口骤产生裂纹。

4、配管的扩口连接
铜管的切割应尽量使用割管器切割，注意防止铜屑落入管内。

扩口后不得有歪斜、变形、裂口等缺陷。

5、配管的冲洗
配管在安装、施工过程中难免会有灰尘、水气进入管内，因此配管施工完毕后必须对配管进行冲洗。

(注意，所用的气体只能是氮气，不能用其它气体，如用制冷剂或二氧化碳会有冷凝的危险，用氧气会有爆炸的危险)。

6、在冷媒管未与设备连接时，应对冷媒管管口进行包扎封盖，防止水分、脏物、灰尘等杂质进入冷媒管内。

快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家
具维修、房屋维修、水电维修、家电拆装等保养维修服务。

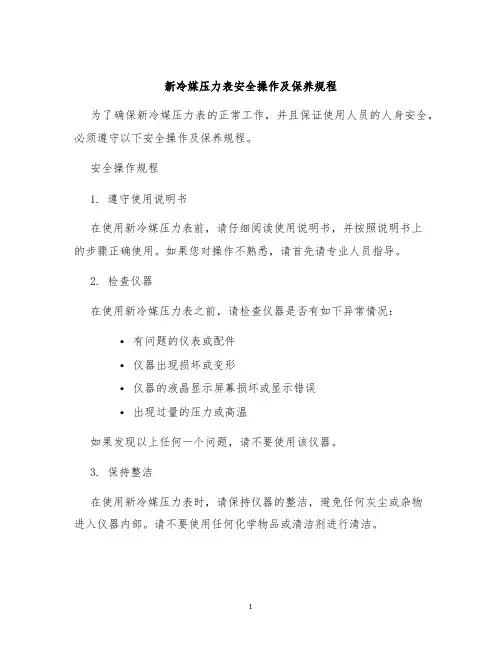

新冷媒压力表安全操作及保养规程为了确保新冷媒压力表的正常工作，并且保证使用人员的人身安全，必须遵守以下安全操作及保养规程。

安全操作规程1. 遵守使用说明书在使用新冷媒压力表前，请仔细阅读使用说明书，并按照说明书上的步骤正确使用。

如果您对操作不熟悉，请首先请专业人员指导。

2. 检查仪器在使用新冷媒压力表之前，请检查仪器是否有如下异常情况：•有问题的仪表或配件•仪器出现损坏或变形•仪器的液晶显示屏幕损坏或显示错误•出现过量的压力或高温如果发现以上任何一个问题，请不要使用该仪器。

3. 保持整洁在使用新冷媒压力表时，请保持仪器的整洁，避免任何灰尘或杂物进入仪器内部。

请不要使用任何化学物品或清洁剂进行清洁。

4. 避免碰撞请不要让仪器与其他硬物发生碰撞。

在使用过程中，如果不慎将仪器摔落或磕碰，请不要再使用该仪器，并联系售后服务中心。

5. 避免过度使用请不要将仪器用于超过其设计标准的范围内，以避免损坏仪器。

6. 避免过度压力在使用新冷媒压力表时，请避免应用过度压力。

过度压力可能导致仪器损坏或爆炸，造成人身伤害。

7. 避免高温环境请勿在高温环境中使用新冷媒压力表，以免损坏仪器。

8. 定期校准在使用过程中，需要对新冷媒压力表进行定期校准。

校准时间的频率取决于使用环境和频率，一般情况下建议每年进行一次校准。

保养规程1. 保持干燥在不使用新冷媒压力表时，请将其保持在干燥的环境中，避免任何水分进入仪器内部，以免损坏仪器。

2. 避免过度充电仪器自带电池，需要进行充电。

请不要充电时间过长，避免仪器变得过热或发生电池漏电。

3. 正确存放在存放新冷媒压力表时，请将其垂直放置，并且避免任何碰撞或压力。

请不要将该仪器长时间放置在高温、潮湿或不通风的环境中。

4. 正确操作在使用新冷媒压力表时，请避免使用过大的力量推压仪器，以免损坏仪器。

5. 定期更换配件新冷媒压力表中的配件需要定期更换，以保证仪器的正常运转。

一般情况下，配件更换时间不应该超过一年。

制冷安装维修作业操作规程制冷安装维修作业操作规程一、安装前准备1. 确定安装位置：根据客户需求和具体情况，确定最佳的安装位置，并确保该位置符合相关规定和要求。

2. 材料准备：准备好所需的制冷设备、工具和材料，确保其质量符合要求，并进行验收。

3. 安全措施：制定并执行相应的安全措施，包括佩戴个人防护装备（如手套、护目镜等），确保作业人员的安全。

二、安装作业流程1. 查看设备：检查制冷设备的外观是否完整，同时检查设备内部的零件是否安装完好。

2. 预先准备：将制冷设备按照要求进行拆解和清洗，同时准备好所需的安装配件。

3. 安装制冷设备：按照制冷设备的安装步骤和要求，进行安装，并确保安装的位置稳固牢靠。

4. 连接管道：根据设计要求，进行制冷设备的管道连接，并确保连接紧固可靠，无泄漏。

5. 电气连接：根据设备要求，将制冷设备与电源进行连接，并进行电气安全检查。

6. 注入冷媒：按照设计要求，将适量的冷媒注入到制冷设备中，并确保注入过程中的安全和准确性。

7. 运行试验：对已安装好的制冷设备进行运行试验，检查其运行情况是否正常，并确保设备的安全和有效运行。

三、维修作业流程1. 故障诊断：根据客户提供的故障描述，进行设备的故障诊断。

2. 准备维修工具和材料：根据故障诊断结果，准备好所需的维修工具和材料。

3. 维修：根据故障诊断结果，对故障设备进行维修，包括更换故障零件、修理电路等。

4. 维修结束后，进行设备的测试和试运行，确保设备能正常工作。

四、操作规程1. 操作规范：操作人员必须遵守相关规范和要求，不得擅自调整设备参数和操作设备，防止对设备和人员造成损害。

2. 注意安全：操作人员必须牢记安全第一的原则，佩戴个人防护装备，并按照规定操作，防止操作过程中的意外事故发生。

3. 维修记录：维修人员在维修过程中，应详细记录每一步维修操作和维修结果，以备后续查验。

五、常见问题处理1. 设备漏气：及时检查管道连接处是否有泄漏，进行处理，如果无法解决，应及时寻求专业帮助。

空调制冷剂添加与维护方法随着夏季的到来，空调在我们生活中扮演着越来越重要的角色。

为了保证我们的空调系统的正常工作和延长其使用寿命，正确的制冷剂添加与维护方法显得尤为重要。

本文将为您介绍空调制冷剂的添加和维护的几个关键步骤。

第一步：了解制冷剂在进行空调制冷剂的添加与维护之前，我们首先需要了解一些关于制冷剂的基本知识。

制冷剂是空调系统中用于吸收室内热量并排出室外的物质，其中最常用的是碳氟化合物。

而常用的制冷剂有R22、R410A等，不同型号的空调使用的制冷剂也有所不同，因此，在添加和维护制冷剂时需要明确所使用的确切型号。

第二步：添加制冷剂1. 确认低压管道连接位置在添加制冷剂之前，首先需要找到空调系统的低压管道连接位置。

这个位置通常位于室外机的侧面或底部，并且通常标有“低压管”或“添加制冷剂孔”等标识。

通过查看空调的使用说明书，可以更加准确地确定该位置。

2. 连接制冷剂瓶使用专用的制冷剂加注工具，将其连接到空调系统的低压管道连接位置上。

确保连接紧密，以防止制冷剂的泄露。

3. 注入制冷剂打开制冷剂加注工具的阀门，缓慢注入制冷剂。

在注入的过程中，需密切关注压力表的指示以及制冷剂瓶上的相关标识，确保按照正确的添加量和压力来进行操作。

4. 监测制冷剂注入情况通过观察压力表的指示以及制冷剂瓶上的标识，可以判断制冷剂的注入情况。

当压力达到标准范围并且制冷剂瓶上的剩余量指示正确时，说明制冷剂已经正确注入。

此时，需要关闭制冷剂加注工具的阀门，并将其与低压管道的连接拆卸。

第三步：维护制冷剂1. 定期检查制冷剂量为了确保空调系统的正常运行，我们应该定期检查制冷剂的剩余量。

通常情况下，制冷剂的使用寿命较长，不需要频繁添加，但随着时间的推移，也会有少量的自然损耗。

因此，每年至少应该进行一次制冷剂量的检查，如有需要则进行适量的添加。

2. 注意制冷剂泄漏问题制冷剂泄漏是空调系统常见的问题之一。

如果发现空调系统制冷效果降低、制冷剂瓶上的压力指示异常或者听到异常的噪音等情况，都可能是由于制冷剂泄漏导致的。

R410A制冷剂空调加冷媒注意事项及维修要点。

一、R410A制冷剂空调器的安装注意事项1、在安装、移动空调时，请不要将R-410A冷媒以外的空气混入空调的冷媒循环管路中。

如果混入空气等气体，将导致冷媒循环管路高压异常，造成循环管路破裂、裂纹的主要原因。

2、由于R410A的压力比较高所以将配管工具等作为专用。

·安装工作结束后，请仔细确认检漏：夏天停机检漏，冬天开制热检漏，不能有冷媒泄漏的现象。

如果冷媒泄漏在室内，一旦与电风扇、取暖炉、电炉等器具发出的电火花接触，将会形成有毒气体。

二、R410A制冷剂空调加冷媒方法及维修要点1、操作之前确认空调冷媒的名称，然后对不同冷媒实施不同的操作，使用R410A冷媒绝对不能使用R410A之外的冷媒。

2、加制冷剂前一定要检查漏点，处理好漏点后再进行加冷媒，注意：禁止使用空气或冷媒进行打压检漏。

3、R410A是一种模拟共沸混合冷媒，在添加冷媒时，保证以液体方式添加冷媒。

4、R410A泄漏之后的加冷媒有下列5种方法，详情如下：方法一：遥控器进入额定制冷模式，在制冷模式压缩机开启的情况下：遥控器设定温度为17 ℃；遥控器设定风速为高风；10秒钟内连续按强劲键6 次（或6次以上），10秒钟到后，单音蜂鸣器的长响10秒（对于音乐蜂鸣器的则响开机铃声），进入额定制冷测试运转。

压缩机的运转频率固定为额定测试频率，室内外风机风速固定为额定测试风速。

方法二：用遥控器进入额定制冷模式利用美的测试小板，查看排气温度，排气温度约在75-80℃是比较合适的。

方法三：在开制冷的模式下利用美的测试小板，查看回气温度及室内管温温度，加冷媒时，T回=T管+（1 - 3）℃方法四：用遥控器进入额定制冷模式，内风机运转20分钟以上，观察蒸发器为均匀结露为最佳状态，回气管均匀结露。

ü注意：以上方法都要在外界环境温度0度以上才能完成。

方法五：在外界环境温度低于零度以下的情况，最好采用定量加制冷剂的方式进行添加冷媒。
