焊接坡口加工工艺指南,坡口要这样开

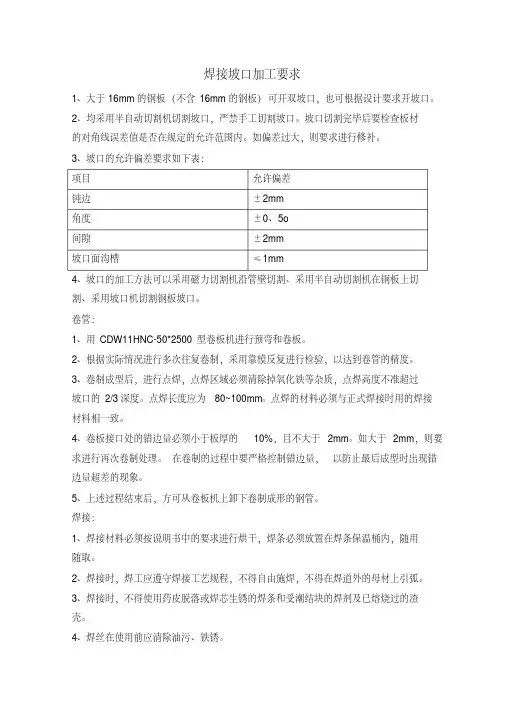

焊接坡口加工要求1、大于16mm的钢板（不含16mm的钢板）可开双坡口，也可根据设计要求开坡口。

2、均采用半自动切割机切割坡口，严禁手工切割坡口。

坡口切割完毕后要检查板材的对角线误差值是否在规定的允许范围内。

如偏差过大，则要求进行修补。

3、坡口的允许偏差要求如下表：项目允许偏差钝边±2mm角度±0、5o间隙±2mm坡口面沟槽≤1mm4、坡口的加工方法可以采用磁力切割机沿管壁切割、采用半自动切割机在钢板上切割、采用坡口机切割钢板坡口。

卷管：1、用CDW11HNC-50*2500型卷板机进行预弯和卷板。

2、根据实际情况进行多次往复卷制，采用靠模反复进行检验，以达到卷管的精度。

3、卷制成型后，进行点焊，点焊区域必须清除掉氧化铁等杂质，点焊高度不准超过坡口的2/3深度。

点焊长度应为80~100mm。

点焊的材料必须与正式焊接时用的焊接材料相一致。

4、卷板接口处的错边量必须小于板厚的10%，且不大于2mm。

如大于2mm，则要求进行再次卷制处理。

在卷制的过程中要严格控制错边量，以防止最后成型时出现错边量超差的现象。

5、上述过程结束后，方可从卷板机上卸下卷制成形的钢管。

焊接：1、焊接材料必须按说明书中的要求进行烘干，焊条必须放置在焊条保温桶内，随用随取。

2、焊接时，焊工应遵守焊接工艺规程，不得自由施焊，不得在焊道外的母材上引弧。

3、焊接时，不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。

4、焊丝在使用前应清除油污、铁锈。

5、焊条和焊剂，使用前应按产品说明书规定的烘焙时间和温度进行烘焙。

保护气体的纯度应符合焊接工艺评定的要求。

低氢型焊条经烘焙后应放入保温筒内，随用随取。

6、焊前必须按施工图和工艺文件检查坡口尺寸、根部间隙，焊接前必须清除焊接区的有害物。

7、埋弧焊及用低氢焊条焊接的构件，焊接区及两侧必须清除铁锈、氧化皮等影响焊接质量的脏物。

清除定位焊的熔渣和飞溅；熔透焊缝背面必须清除影响焊透的焊瘤、熔渣，焊根。

常见坡口形式及加工技术要求'
一、常见坡口形式：
1.V型坡口：即将两个零件的边缘切削成V字形，常见的有全V型坡
口和半V型坡口。

这种坡口形式适用于边缘焊接。

2.U型坡口：将两个零件的边缘切削成U字形，常见的有全U型坡口
和半U型坡口。

这种坡口形式适用于角焊接。

3.J型坡口：将两个零件的边缘切削成J字形，常见的有全J型坡口
和半J型坡口。

这种坡口形式适用于角间隙较大的焊接。

4.X型坡口：将两个零件的边缘切削成X字形，可用于非常厚的板材
的焊接。

5.Y型坡口：将两个零件的边缘切削成Y字形，常见的有全Y型坡口
和半Y型坡口。

适用于非常厚的板件的角焊缝。

二、加工技术要求：
1.坡口的尺寸要符合焊接工艺规程的要求，必须保证焊接接头的强度
和可靠性。

2.坡口的形状和倾斜角要严格控制，以确保焊接时更好的熔深和焊缝
的合理形态。

3.坡口的加工精度要高，尤其是板材的面度和平整度要做到符合要求，以便保证焊接质量。

4.加工坡口的工艺要求要合理，包括采用合适的切割工具、切割参数
和切割方法，并保证坡口的光洁度和表面质量。

5.加工过程中要注意安全，避免事故的发生，同时还要注意保护环境，合理处理废料和废气。

6.在坡口加工过程中要时刻掌握加工的进度和质量，及时调整加工参数，确保坡口的加工质量。

总之，常见坡口形式及其加工技术要求对于焊接工艺的控制和焊缝的
质量有着重要的影响。

加工人员需要严格按照相应的标准和规范进行坡口
的加工，并认真进行质量检查和控制，以确保焊接接头的质量和可靠性。

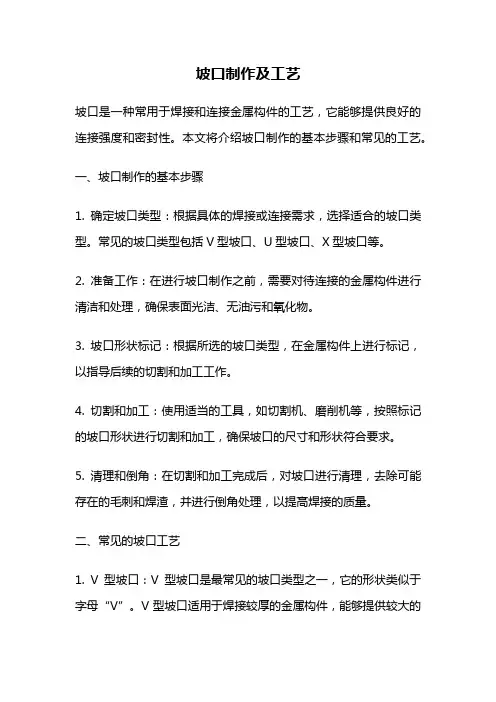

坡口制作及工艺坡口是一种常用于焊接和连接金属构件的工艺，它能够提供良好的连接强度和密封性。

本文将介绍坡口制作的基本步骤和常见的工艺。

一、坡口制作的基本步骤1. 确定坡口类型：根据具体的焊接或连接需求，选择适合的坡口类型。

常见的坡口类型包括V型坡口、U型坡口、X型坡口等。

2. 准备工作：在进行坡口制作之前，需要对待连接的金属构件进行清洁和处理，确保表面光洁、无油污和氧化物。

3. 坡口形状标记：根据所选的坡口类型，在金属构件上进行标记，以指导后续的切割和加工工作。

4. 切割和加工：使用适当的工具，如切割机、磨削机等，按照标记的坡口形状进行切割和加工，确保坡口的尺寸和形状符合要求。

5. 清理和倒角：在切割和加工完成后，对坡口进行清理，去除可能存在的毛刺和焊渣，并进行倒角处理，以提高焊接的质量。

二、常见的坡口工艺1. V型坡口：V型坡口是最常见的坡口类型之一，它的形状类似于字母“V”。

V型坡口适用于焊接较厚的金属构件，能够提供较大的焊接面积和较好的焊接强度。

2. U型坡口：U型坡口的形状类似于字母“U”，适用于焊接较薄的金属构件。

U型坡口相比V型坡口，焊接面积较小，但能够提供较好的密封性。

3. X型坡口：X型坡口是一种特殊的坡口类型，它的形状类似于字母“X”。

X型坡口适用于焊接需要承受较大压力和振动的金属构件，能够提供较好的连接强度和密封性。

4. J型坡口：J型坡口的形状类似于字母“J”，适用于焊接需要承受较大拉力的金属构件。

J型坡口能够提供较大的焊接面积和较好的连接强度。

5. K型坡口：K型坡口的形状类似于字母“K”，适用于焊接需要承受较大剪切力的金属构件。

K型坡口能够提供较大的焊接面积和较好的连接强度。

三、坡口制作的注意事项1. 坡口尺寸和形状应符合设计要求，确保焊接的质量和强度。

2. 切割和加工过程中要注意安全，佩戴适当的防护设备，避免意外伤害。

3. 清洁和倒角工作要彻底，确保坡口表面光洁，无杂质和毛刺。

焊接接头设计时,为了保证构件的强度和避免过大的角焊缝尺寸,一般中厚板的对接接头和T形接头都要进行开坡口焊接。

坡口形式主要由接头强度、焊接方法、焊接效率、焊接成本等综合因素来决定。

如果坡口精度(坡口角度、钝角尺寸、坡口表面粗糙度和平直度等)高,则焊缝质量就能保证,焊接成本也低;反之坡口精度差,易出现严重的焊接缺陷,焊接成本也随之增加。

生产中实用的坡口加工方法有许多种,以下介绍几种主要的坡口加工方法。

1.坡口加工方法分类坡口加工方法可分为:1气割、等离子切割、碳弧气刨等热切割加工方法;o切削、剪切、磨削等机械加工方法两大类。

常用材料最佳坡口加工方法的选择见下表。

2.热切割(l)氧气切割在热切割坡口中,最常采用的是氧气切割方法。

氧气切割与机械加工切割相比,常用材料.佳坡口加工方法由于具有设备简单、投资费用少、操作方便且灵活性好等一系列特点,尤其是能够切割各种含曲线形状的零件和大厚工件,切割质量良好,因此一直是工业生产中切割碳钢和低合金钢的基本方法而被普遍使用。

氧气切割时在正确掌握切割参数和操作技术的条件下,气割坡口的质量良好,可直接用于装配和焊接。

用于焊接的主要坡口形式有:I、V、Y、X、U形等。

对横截面是直线形的I、V、Y、X形坡口,可采用单割炬或2一3把割炬同时加工。

对V形坡口可用3把割炬一次加工成形,可以限制多余的热输人量,并在板材宽度方向中心部切割。

这样,相对于切割方向左右对称加热,可保持部件的尺寸精度。

但是,对于左右非对称切割时,必须考虑由于弯曲和热成形所造成的尺寸偏差允许值。

U形坡口用气割工艺加工比机械加工方法效率高、周期短,且不需要投资高的机床设备。

U形坡口(在板边加工时实际上是J形)的下部有弧段,气割时铁的氧化反应不能像一般气割时那样一直垂直向下,当达到一定深度后应转向侧面方向。

为此需采用多割炬同时加工,一边使工件沿板厚方向形成温度梯度,一边通过调节切割氧压力割出圆弧段。

现在国内已生产出配有3割炬的U形坡口半自动气割机,可以切割60m m以下钢板的U形坡口。

焊接坡口加工工艺指南坡口要这样开一、坡口开口要求1.开口形状：坡口的形状应该符合工艺要求，一般为V型、U型、X 型、J型等。

2.开口尺寸：坡口开口尺寸应根据焊接材料的厚度、焊接方法和要求来确定。

一般情况下，坡口的开口尺寸为焊接材料厚度的1.5倍至2倍。

开口宽度决定了焊接强度的增加，但过大的开口宽度会导致焊接变形和材料的浪费，过小则会影响焊接质量。

3.开口角度：坡口的开口角度也是需要注意的，一般情况下，焊接坡口的开口角度应为40°至60°之间，开口角度过小会导致焊料填充不足，开口角度过大会增加焊接难度。

4.坡口的净宽和倒角：坡口的净宽应符合相关标准要求，倒角后的内壁应光滑、无毛刺、无裂纹，以确保焊接的良好质量。

二、坡口开口方式1.机械方式：机械开口是指使用机械设备如磨床、切割机等对工件进行开口加工。

这种方式开口速度快、精度高，适用于规格较大、质量要求较高的工件。

2.火焰切割方式：火焰切割是指使用高温火焰对工件进行切割。

这种方式适用于钢板、钢管等材料的开口加工，开口较大，但精度较低。

3.氧气割方式：氧气割是指利用金属与氧气在高温下反应的原理进行切割，适用于切割较厚的金属材料，适用性较广。

三、常见坡口类型1.V型坡口：V型坡口是指将工件两侧倒角后形成的坡口，适用于焊接钢板、钢管等较大厚度的材料。

2.U型坡口：U型坡口是指将工件坡肩倒角后形成的坡口，适用于焊接较厚的工件，具有较高的焊缝强度。

3.J型坡口：J型坡口是指将工件一边倒角后形成的坡口，适用于焊接厚度较小的工件。

4.X型坡口：X型坡口是指将工件两侧倒角后形成的倒角坡口，适用于焊接对焊时间较紧的工件。

四、坡口选择原则1.根据焊接材料的厚度选择合适的坡口类型。

2.根据焊接方法选择合适的坡口类型。

3.根据焊接强度要求选择合适的坡口类型。

4.根据坡口的开口尺寸选择合适的坡口类型。

总结起来，焊接坡口加工是一项重要的工艺，在焊接过程中起到了连接材料、提高焊接强度和质量的重要作用。

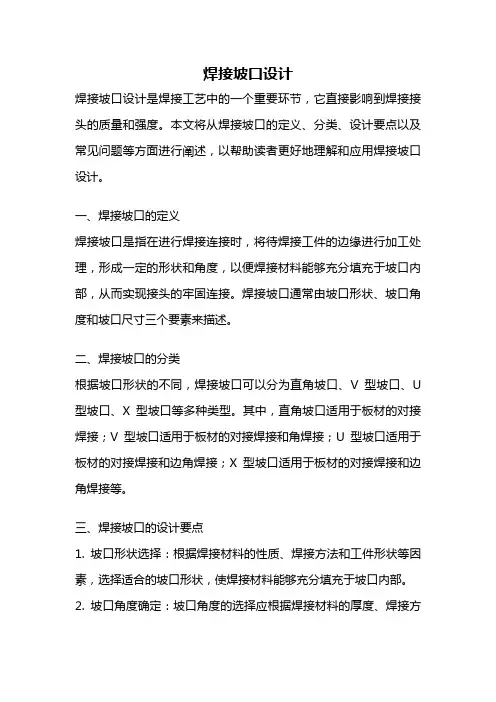

焊接坡口设计焊接坡口设计是焊接工艺中的一个重要环节，它直接影响到焊接接头的质量和强度。

本文将从焊接坡口的定义、分类、设计要点以及常见问题等方面进行阐述，以帮助读者更好地理解和应用焊接坡口设计。

一、焊接坡口的定义焊接坡口是指在进行焊接连接时，将待焊接工件的边缘进行加工处理，形成一定的形状和角度，以便焊接材料能够充分填充于坡口内部，从而实现接头的牢固连接。

焊接坡口通常由坡口形状、坡口角度和坡口尺寸三个要素来描述。

二、焊接坡口的分类根据坡口形状的不同，焊接坡口可以分为直角坡口、V型坡口、U 型坡口、X型坡口等多种类型。

其中，直角坡口适用于板材的对接焊接；V型坡口适用于板材的对接焊接和角焊接；U型坡口适用于板材的对接焊接和边角焊接；X型坡口适用于板材的对接焊接和边角焊接等。

三、焊接坡口的设计要点1. 坡口形状选择：根据焊接材料的性质、焊接方法和工件形状等因素，选择适合的坡口形状，使焊接材料能够充分填充于坡口内部。

2. 坡口角度确定：坡口角度的选择应根据焊接材料的厚度、焊接方法和应力情况等因素进行综合考虑，以保证焊接接头的强度和稳定性。

3. 坡口尺寸控制：坡口尺寸的确定应根据焊接材料的厚度、焊接方法和焊接接头的要求等因素进行详细计算，以确保焊接接头的质量和牢固度。

4. 坡口加工质量：焊接坡口的加工质量直接影响到焊接接头的质量和强度，因此在加工过程中应注意保持坡口的一致性和光滑度，避免出现划伤或凹凸不平的情况。

四、常见问题及解决方法1. 坡口尺寸不准确：在焊接坡口设计过程中，如果坡口尺寸计算不准确，就会导致焊接接头的质量不达标。

解决方法是在设计前进行详细的计算和实验，确保坡口尺寸的准确性。

2. 坡口加工不规范：焊接坡口的加工质量直接影响到焊接接头的质量，如果坡口加工不规范，就会导致焊接接头的强度不达标。

解决方法是在加工前进行详细的加工规范培训，确保坡口加工的质量和一致性。

3. 坡口焊接工艺不合理：焊接坡口的设计应综合考虑焊接材料的性质、焊接方法和工件形状等因素，如果坡口焊接工艺不合理，就会导致焊接接头的质量不达标。

焊接坡口和坡口选择原则坡口——根据设计或工艺需要，在焊件上的待焊部位加工并装配成的一定几何形状的沟槽。

常见的坡口型式有：对接坡口和角接坡口（工程上为区分角接接头中的对接与一般对接焊缝，现将其分为对接、坡口角接、角接三大类）。

对接坡口主要有：I型、V型、X型、U型、Y型、UV型、VV型等角接坡口有：T型、搭接、J型等坡口型式可参见GB985《气焊、手工焊、气体保护焊坡口型式》和GB986《埋弧焊坡口型式》等标准。

开坡口的原则：a：使电弧达到根部，保证根部焊透不出现未焊透和未熔合等缺陷；b：坡口截面积最小，从而熔敷金属填充量最少，焊接效率最高且焊后应力及变形最小；c：保证一定的熔合比，从而防止结晶裂纹、碳迁移等缺陷焊缝坡口应与焊接方法一起考虑，不同的焊接方法特点不同，所以坡口型式要求也不同，反之亦然；坡口与钢板或管子壁厚有关、与产品要求有关、与实际工况有关。

（坡口型式、焊接方法的选择与工作经验关系较大，这儿只能做举例说明）1) 按钢板厚度A：薄板：采用氩弧焊或气体保护焊等电弧集中的焊接方法（气体保护焊最好采用短路过渡，熔深较浅；焊条电弧焊应采用小直径、小电流、短弧焊），采用开单面V形坡口或不开坡口的坡口型式。

B：中厚板：气体保护焊、焊条电弧焊和埋弧焊大量采用，但在单面焊要求根部焊透时氩弧焊打底（不能实现双面焊时），常用U型坡口、X型坡口。

C：大厚板：电渣焊、气体保护焊、焊条电弧焊和埋弧焊大量采用。

电渣焊都是I型坡口，其余焊接方法一般开双面坡口（常用X型、UV型坡口），为保证焊透，一般采用反面清根的方式进行。

2）按结构A：小口径管的对接焊缝一般采用氩弧焊或氩弧焊打底；而大口径管单面焊时采用氩弧焊、熔化极气体保护焊或纤维素焊条打底，焊条电弧焊焊妥或焊条电弧焊填充、埋弧焊焊妥；双面焊时采用焊条电弧焊焊妥或焊条电弧焊填充、埋弧焊焊妥或全部采用埋弧焊（此时反面最好清根，消除根部未焊透、渣等，保证焊透）。

B：障碍焊一般采用氩弧焊或手工焊。

焊接坡口加工要求一、坡口形状要求1.平整度要求：焊接坡口的平整度应符合设计要求，即坡口顶部与底部之间的垂直距离偏差不得超过规定范围。

2.尺寸要求：焊接坡口的长度和宽度应根据设计图纸要求进行精确定位，确保尺寸的准确性。

3.斜度要求：焊接坡口的斜度应符合设计要求，即坡口与焊接面之间的夹角不得超过规定范围。

二、坡口加工工艺要求1.坡口切割：坡口切割的切口应平整、垂直，不得有毛刺、裂纹等缺陷。

2.边坡处理：坡口边坡应平整、光滑，不得有明显的凹凸不平、剥离等现象。

边坡的宽度要符合设计要求。

3.坡口型式：根据焊接接头的要求选择合适的坡口型式，如V型坡口、U型坡口、K型坡口等。

坡口的型式要与焊接材料的特性相匹配，确保焊接质量。

4.坡口倒角：在焊接前，需要对坡口进行倒角处理，以去除尖锐的边角，提高焊接质量和焊接强度。

三、坡口表面清洁要求1.清洁度要求：焊接坡口表面应洁净无油污、锈蚀、氧化皮、尘土等杂质，确保焊接接头的质量。

2.清洗方法：清洗方法可以采用机械清洗、化学清洗或喷砂等方法，具体根据焊接材料和坡口的特性来选择合适的方法进行清洗。

四、焊缝预留量要求1.焊缝预留量：在焊接坡口加工中，需要根据焊接材料和焊接方式，预先确定好焊缝的预留量，以确保焊接过程中的材料收缩和变形。

2.预留量计算：预留量的计算需要根据材料的热胀冷缩系数、变形系数、焊接方法和焊缝长度等参数进行计算，具体根据设计要求进行不同的计算。

总结起来，焊接坡口加工要求包括坡口形状要求、坡口加工工艺要求、坡口表面清洁要求和焊缝预留量要求等方面。

只有合理满足这些要求，才能保证焊接接头的质量和连接强度。

不同厚度钢板对接焊开坡口的原则钢板对接焊接是一种常见的焊接工艺，它能够将两块钢板牢固地连接在一起，使得焊接件具有良好的强度和密封性。

在进行钢板对接焊接时，为了保证焊缝的质量，需要对钢板进行坡口处理。

本文将从不同厚度钢板对接焊开坡口的原则进行探讨。

1. 坡口类型的选择钢板对接焊接中常用的坡口类型包括V型坡口、U型坡口、J型坡口等。

对于不同厚度的钢板，应根据其特点和焊接要求选择合适的坡口类型。

一般来说，对于较薄的钢板，可以选择较小的V型坡口，而对于较厚的钢板，则需要选择较大的V型坡口或U型坡口。

2. 坡口角度的确定坡口角度是指坡口两侧壁面的夹角，它对焊接质量和焊缝形状有着重要影响。

对于不同厚度的钢板，坡口角度的确定应遵循以下原则：- 对于较薄的钢板，坡口角度一般较小，一般不大于60度，以保证焊缝的质量和外观。

- 对于较厚的钢板，坡口角度一般较大，一般在60度到80度之间，以便于焊接工人操作和焊接材料的填充。

3. 坡口深度的控制坡口深度是指坡口两侧壁面与基板表面之间的距离。

对于不同厚度的钢板，坡口深度的控制应考虑以下因素：- 对于较薄的钢板，坡口深度一般较浅，一般不超过板厚的1/3，以避免过度损伤基板。

- 对于较厚的钢板，坡口深度一般较深，一般在板厚的1/3到1/2之间，以保证焊接材料的填充和焊接强度的提高。

4. 坡口形状的设计坡口形状的设计是指坡口两侧壁面的形状，一般有直线形、斜线形、曲线形等。

对于不同厚度的钢板，坡口形状的设计应遵循以下原则：- 对于较薄的钢板，坡口形状一般选择直线形或斜线形，以保证焊接材料的填充和焊缝的质量。

- 对于较厚的钢板，坡口形状一般选择曲线形，以减少焊接应力和焊接变形。

5. 坡口间距的确定坡口间距是指相邻两个坡口之间的距离，它对焊接质量和焊接效率有着重要影响。

对于不同厚度的钢板，坡口间距的确定应遵循以下原则：- 对于较薄的钢板，坡口间距一般较小，一般不超过板厚的2倍，以保证焊接质量和焊接效率。
