单片机PWM控制直流电机的速度

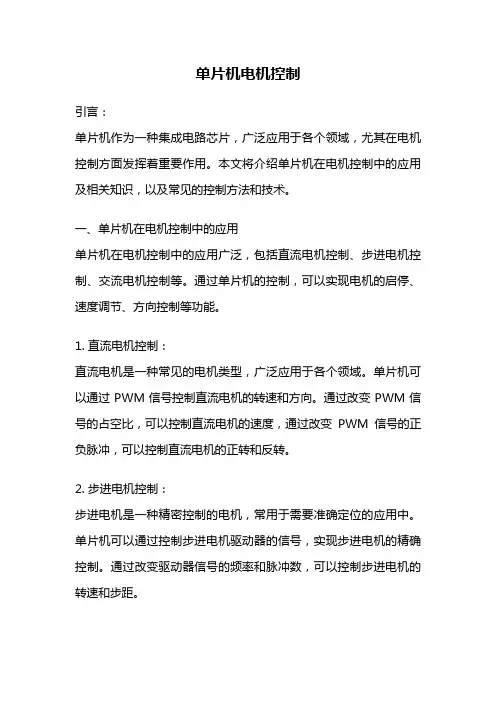

单片机电机控制引言：单片机作为一种集成电路芯片，广泛应用于各个领域，尤其在电机控制方面发挥着重要作用。

本文将介绍单片机在电机控制中的应用及相关知识，以及常见的控制方法和技术。

一、单片机在电机控制中的应用单片机在电机控制中的应用广泛，包括直流电机控制、步进电机控制、交流电机控制等。

通过单片机的控制，可以实现电机的启停、速度调节、方向控制等功能。

1. 直流电机控制：直流电机是一种常见的电机类型，广泛应用于各个领域。

单片机可以通过PWM信号控制直流电机的转速和方向。

通过改变PWM信号的占空比，可以控制直流电机的速度，通过改变PWM信号的正负脉冲，可以控制直流电机的正转和反转。

2. 步进电机控制：步进电机是一种精密控制的电机，常用于需要准确定位的应用中。

单片机可以通过控制步进电机驱动器的信号，实现步进电机的精确控制。

通过改变驱动器信号的频率和脉冲数，可以控制步进电机的转速和步距。

3. 交流电机控制：交流电机是一种常见的电机类型，广泛应用于各个领域。

单片机可以通过外部电路和传感器，获取交流电机的相关信号，从而实现对交流电机的控制。

常见的控制方法包括矢量控制、电流控制和速度控制等。

二、电机控制的常见方法和技术在单片机电机控制中，常见的方法和技术有PWM调速、PID控制、闭环控制等。

1. PWM调速：PWM调速是一种通过改变PWM信号的占空比来调节电机转速的方法。

通过改变占空比，可以改变电机的平均电压和平均功率，从而实现电机的调速功能。

PWM调速具有调速范围广、控制精度高的优点，在电机控制中被广泛应用。

2. PID控制：PID控制是一种比例、积分和微分控制的方法，常用于对电机速度和位置的控制。

通过测量电机的反馈信号和设定值，PID控制可以根据误差的大小来调整控制器的输出，从而实现电机的精确控制。

3. 闭环控制：闭环控制是一种通过反馈信号来调节电机控制器输出的方法。

通过测量电机的反馈信号，可以实时调整控制器的输出，从而实现对电机的精确控制。

第一章:前言Pwm 电机调速原理对于电机的转速调整，我们是采用脉宽调制（PWM）办法，控制电机的时候，电源并非连续地向电机供电，而是在一个特定的频率下以方波脉冲的形式提供电能。

不同占空比的方波信号能对电机起到调速作用，这是因为电机实际上是一个大电感，它有阻碍输入电流和电压突变的能力，因此脉冲输入信号被平均分配到作用时间上，这样，改变在始能端EN1 和EN2 上输入方波的占空比就能改变加在电机两端的电压大小，从而改变了转速。

此电路中用微处理机来实现脉宽调制，通常的方法有两种：（1）用软件方式来实现，即通过执行软件延时循环程序交替改变端口某个二进制位输出逻辑状态来产生脉宽调制信号，设置不同的延时时间得到不同的占空比。

（2）硬件实验自动产生PWM 信号，不占用CPU 处理的时间。

这就要用到STC89C52的在PWM模式下的计数器1，具体内容可参考相关书籍。

51 单片机PWM 程序产生两个PWM，要求两个PWM 波形占空都为80/256,两个波形之间要错开，不能同时为高电平！高电平之间相差48/256，PWM 这个功能在PIC 单片机上就有，但是如果你就要用51 单片机的话，也是可以的，但是比较的麻烦.可以用定时器T0来控制频率，定时器T1 来控制占空比：大致的的编程思路是这样的：T0 定时器中断是让一个I0口输出高电平，在这个定时器T0的中断当中起动定时器T1，而这个T1 是让IO 口输出低电平，这样改变定时器T0 的初值就可以改变频率，改变定时器T1 的初值就可以改变占空比。

前言：直流电机的定义：将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。

近年来，随着科技的进步，直流电机得到了越来越广泛的应用，直流具有优良的调速特性，调速平滑，方便，调速范围广，过载能力强，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转，需要满足生产过程自动化系统各种不同的特殊要求，从而对直流电机提出了较高的要求，改变电枢回路电阻调速、改变电压调速等技术已远远不能满足现代科技的要求，这是通过 PWM 方式控制直流电机调速的方法就应运而生。

基于单片机控制的直流电机调速系统设计一、引言直流电机在工业自动化领域中广泛应用，其调速系统的设计是实现自动控制的关键。

本文将介绍一种基于单片机控制的直流电机调速系统设计方案，主要包括电机原理、硬件设计、软件设计以及实验结果与分析等内容。

二、电机原理直流电机是一种将直流电能转换为机械能的装置，其原理基于电磁感应和安培定律。

电机由定子和转子两部分组成，定子上绕有恒定电流，产生磁场，而转子上带有电流，与定子的磁场互相作用，产生力矩使电机旋转。

三、硬件设计1.单片机选择在本设计中，选择了一款功能强大、性能稳定的单片机作为控制核心，例如使用ST C89C51单片机。

该单片机具有丰富的GP IO口和定时器/计数器等外设，适合进行电机控制。

2.电机驱动电路设计电机驱动电路主要包括功率电源、运放电路和驱动电路。

其中，功率电源为电机提供稳定的直流电源，运放电路用于信号放大和滤波，驱动电路则根据控制信号控制电机的转速。

3.速度测量电路设计为了实时监测电机的转速，需要设计速度测量电路。

常见的速度测量电路包括光电编码器、霍尔传感器等，通过测量转子上感应物体的变化来获得电机的转速信息。

四、软件设计1.程序框架软件设计的目标是实现对电机转速的控制和监测。

基于单片机的软件设计主要包括主程序的编写、中断服务程序的编写以及定时器的配置等。

2.控制算法常见的直流电机调速算法包括电压调速法、P WM调速法等。

根据实际需求选择合适的算法，并根据测量到的转速信号进行反馈控制，实现对电机转速的精确控制。

五、实验结果与分析设计完成后，进行实验验证。

通过设置不同的转速需求，观察电机的实际转速与设定转速的误差，并分析误差原因。

同时还可以测试电机在不同负载下的转速性能，以评估系统的稳定性和鲁棒性。

六、总结基于单片机控制的直流电机调速系统设计是实现自动控制的重要应用。

本文介绍了该系统的硬件设计和软件设计方案，并展示了实验结果。

通过系统实现电机转速的精确控制，可以广泛应用于工业自动化领域。

基于单片机的直流电机PWM调速控制系统的设计第一章:前言1.1前言：直流电机的定义：将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。

近年来，随着科技的进步，直流电机得到了越来越广泛的应用，直流具有优良的调速特性，调速平滑，方便，调速范围广，过载能力强，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转，需要满足生产过程自动化系统各种不同的特殊要求，从而对直流电机提出了较高的要求，改变电枢回路电阻调速、改变电压调速等技术已远远不能满足现代科技的要求，这是通过PWM方式控制直流电机调速的方法就应运而生。

采取传统的调速系统主要有以下的缺陷：模拟电路容易随时间飘移，会产生一些不必要的热损耗，以及对噪声敏感等。

而用PWM技术后，避免上述的缺点，实现了数字式控制模拟信号，可以大幅度减低成本和功耗。

并且PWM调速系统开关频率较高，仅靠电枢电感的滤波作用就可以获得平滑的直流电流，低速特性好；同时，开关频率高，快响应特性好，动态抗干扰能力强，可获很宽的频带；开关元件只需工作在开关状态，主电路损耗小，装置的效率高，具有节约空间、经济好等特点。

随着我国经济和文化事业的发展，在很多场合，都要求有直流电机PWM调速系统来进行调速，诸如汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机、导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。

1.2本设计任务:任务: 单片机为控制核心的直流电机PWM调速控制系统设计的主要内容以及技术参数:功能主要包括：1)直流电机的正转；2)直流电机的反转；3)直流电机的加速；4)直流电机的减速；5)直流电机的转速在数码管上显示；6)直流电机的启动；7)直流电机的停止；第二章：总体设计方案总体设计方案的硬件部分详细框图如图一所示。

示数码管显PWM单片机按键控制电机驱动基于单片机的直流电机PWM调速控制系统的设计键盘向单片机输入相应控制指令，由单片机通过P1.0与P1.1其中一口输出与转速相应的PWM脉冲，另一口输出低电平，经过信号放大、光耦传递，驱动H型桥式电动机控制电路，实现电动机转向与转速的控制。

51单片机控制直流电机PWM调速
实验目的
1．掌握脉宽调制(PWM) 的方法。

2．用程序实现脉宽调制，并对直流电机进行调速控制。

实验设备
PC 机一台，单片机最小系统，驱动板、直流电机，连接导线等
实验原理
1．PWM (Pulse Width Modulation) 简称脉宽调制。

即，通过改变输出脉冲
的占空比，实现对直流电机进行调压调速控制。

2．实验线路图：
实验内容：
1. 利用实验室提供的单片机应用系统及直流电机驱动电路板，编制控制程序，实现直流电机PWM调速控制。

实验思考题
本实验中是通过改变脉冲的占空比，周期T 不变的方法来改变电机转速的，还有什么办法能改变电机的转速，应该怎么实现？
附件：
L298简介：
L298N 为SGS-THOMSON Microelectronics 所出产的双全桥步进电机专用驱动芯片( Dual Full-Bridge Driver ) ，内部包含4信道逻辑驱动电路，是一种二相和四相步进电机的专用驱动器，可同时驱动2个二相或1个四相步进电机，内含二个H-Bridge 的高电压、大电流双全桥式驱动器，接收标准TTL逻辑准位信号，可驱动46V、2A以下的步进电机，且可以直接透过电源来调节输出电压；此芯片可直接由单片机的IO端口来提供模拟时序信号。

万方数据
万方数据
万方数据
万方数据

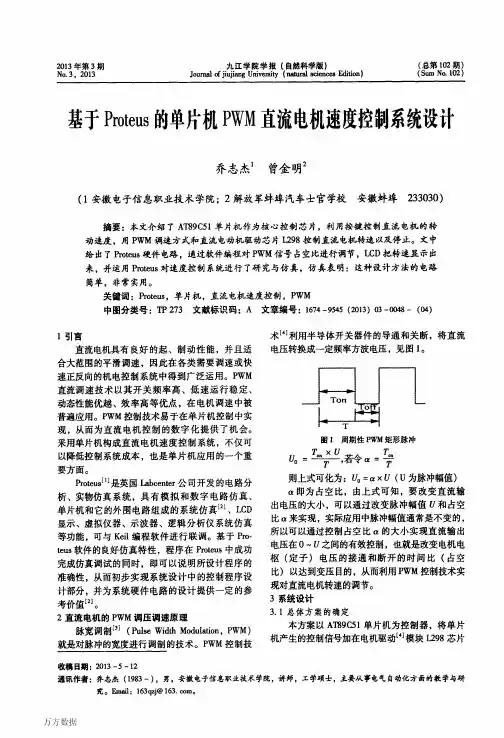

基于Proteus的单片机PWM直流电机速度控制系统设计
作者：乔志杰， 曾金明
作者单位：乔志杰(安徽电子信息职业技术学院)， 曾金明(解放军蚌埠汽车士官学校 安徽蚌埠233030)
刊名：
九江学院学报（自然科学版）
英文刊名：Journal of Jiujiang University(natural sciences)
年，卷(期)：2013,28(3)
参考文献(9条)
1.张靖武;周灵彬单片机系统的Proteus设计与仿真 2007
2.肖云茂;孙毅;张华兴基于Proteus的PC机对步进电机运动控制仿真[期刊论文]-{H}机械设计与制造 2009(04)
3.陈景贤单片机控制的直流电机PWM调速控制器设计[期刊论文]-{H}湛江师范学院学报 2008(03)
4.杨靖用单片机控制的直流电机调速系统[期刊论文]-{H}机床电器 2008(01)
5.董继承;黄宇带时钟的数字温度计的设计与制作[期刊论文]-{H}中国科技信息 2007(08)
6.茹占军;谢家兴基于AT89S52单片机直流电机调速系统的设计[期刊论文]-软件导刊 2010(08)
7.王毅;王平;苏伟达基于数字PID控制的直流电机控制系统的设计[期刊论文]-福建师范大学学报 2010(04)
8.陈艳;李娜娜;杨永双Proteus和Keil在单片机教学中的应用 2009(20)
9.李明基于Proteus的单片机对步进电机运动控制仿真[期刊论文]-{H}价值工程 2012(05)
引用本文格式：乔志杰.曾金明基于Proteus的单片机PWM直流电机速度控制系统设计[期刊论文]-九江学院学报（自然科学版）2013(3)。

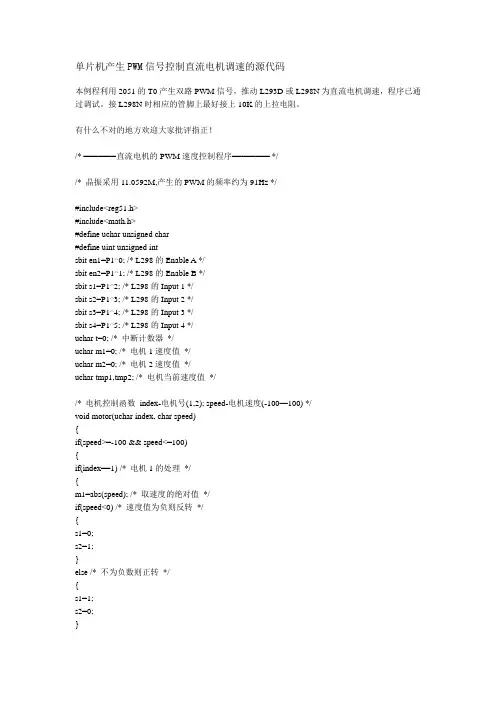

单片机产生PWM信号控制直流电机调速的源代码本例程利用2051的T0产生双路PWM信号，推动L293D或L298N为直流电机调速，程序已通过调试。

接L298N时相应的管脚上最好接上10K的上拉电阻。

有什么不对的地方欢迎大家批评指正！/* =======直流电机的PWM速度控制程序======== *//* 晶振采用11.0592M,产生的PWM的频率约为91Hz */#include<reg51.h>#include<math.h>#define uchar unsigned char#define uint unsigned intsbit en1=P1^0; /* L298的Enable A */sbit en2=P1^1; /* L298的Enable B */sbit s1=P1^2; /* L298的Input 1 */sbit s2=P1^3; /* L298的Input 2 */sbit s3=P1^4; /* L298的Input 3 */sbit s4=P1^5; /* L298的Input 4 */uchar t=0; /* 中断计数器*/uchar m1=0; /* 电机1速度值*/uchar m2=0; /* 电机2速度值*/uchar tmp1,tmp2; /* 电机当前速度值*//* 电机控制函数index-电机号(1,2); speed-电机速度(-100—100) */void motor(uchar index, char speed){if(speed>=-100 && speed<=100){if(index==1) /* 电机1的处理*/{m1=abs(speed); /* 取速度的绝对值*/if(speed<0) /* 速度值为负则反转*/{s1=0;s2=1;}else /* 不为负数则正转*/{s1=1;s2=0;}}if(index==2) /* 电机2的处理*/{m2=abs(speed); /* 电机2的速度控制*/if(speed<0) /* 电机2的方向控制*/{s3=0;s4=1;}else{s3=1;s4=0;}}}}void delay(uint j) /* 简易延时函数*/{for(j;j>0;j--);}void main(){uchar i;TMOD=0x02; /* 设定T0的工作模式为2 */ TH0=0x9B; /* 装入定时器的初值*/TL0=0x9B;EA=1; /* 开中断*/ET0=1; /* 定时器0允许中断*/TR0=1; /* 启动定时器0 */while(1) /* 电机实际控制演示*/{for(i=0;i<=100;i++) /* 正转加速*/{motor(1,i);motor(2,i);delay(5000);}for(i=100;i>0;i--) /* 正转减速*/{motor(1,i);motor(2,i);delay(5000);}for(i=0;i<=100;i++) /* 反转加速*/{motor(1,-i);motor(2,-i);delay(5000);}for(i=100;i>0;i--) /* 反转减速*/{motor(1,-i);motor(2,-i);delay(5000);}}}void timer0() interrupt 1 /* T0中断服务程序*/{if(t==0) /* 1个PWM周期完成后才会接受新数值*/{tmp1=m1;tmp2=m2;}if(t<tmp1) en1=1; else en1=0; /* 产生电机1的PWM信号*/ if(t<tmp2) en2=1; else en2=0; /* 产生电机2的PWM信号*/ t++;if(t>=100) t=0; /* 1个PWM信号由100次中断产生*///4级速度可调：0、1、2、3；对应占空比：0、1/4、2/4、3/4#include<reg52.h>sbit key=P3^6;sbit motor=P2^4;unsigned char key_scan(void);void motor_set(unsigned char v) ;void motor_init(void);unsigned char PWM_H=0,n=0,i=0;void main(){motor_init();while(1){if (key_scan() == 1){motor_set(i%4);}}}//电机转动void motor_run() interrupt 3{if(n<PWM_H) motor=1;else motor=0;n++;if(n>=4) n=0;}//速度控制，4级速度可调：0、1、2、3；对应占空比：0、1/4、2/4、3/4 void motor_set(unsigned char v){if (v>3) v=3;if (v == 0) TR1 = 0;else{TR1 = 1;PWM_H = v;}}//电机初始化void motor_init(void){EA=1;ET1=1;TMOD=TMOD & 0X0F | 0x20;}//扫描按键unsigned char key_scan(void){unsigned char on = 0,i;while(1){if(key==0) //判断是否按下{for(i=0;i<100;i++); //软件延时if(key==0) //再次判断是否按下{on = 1;break; //跳出循环}}}while(key==0);return 1;}}。

DOI：10.16660/ki.1674-098X.2018.13.108基于51单片机的直流电机PWM调速系统吴一平（浙江农林大学工程学院 浙江杭州 311300）摘 要：本文介绍了以单片机STC89C51和L298控制的直流电机PWM (脉宽调制)调速系统，主要介绍了用单片机软件实现PWM调整电机转速的基本原理及选择。

硬件电路实现了对电机的正转、反转、快速停止、加速，停止的控制。

软件电路给出了主程序、子程序流程图以及Proteus的仿真结果。

关键词：单片机STC89C51 脉宽调制 直流电机中图分类号：TN710 文献标识码：A 文章编号：1674-098X(2018)05(a)-0108-02直流电动机是将直流电能转换为机械能的电动机,相比其他类型电动机具有更好的调速性能，因此，直流电动机在工农业中被广泛应用。

本文对基于单片机STC89C51的直流电机PWM调速系统进行介绍，以期实现直流电机最优化方案。

1 直流电机PWM调速选择及原理直流电动机的调速方法有改变改变磁通量、改变电枢回路串联电阻以及改变电枢电压三种。

在电枢回路串联电阻，调速范围不大并且铜耗大，不经济。

弱磁调速中当磁通量Φ在低速时受磁极饱和限制，在高速时受换向器结构强度和换向火花的限制，而且由于励磁圈电感较大，动态响应较差，因此采用改变电枢电压的调速方法。

PWM（Pulse Width Modulation），全称为脉冲宽度调制，可以改变电枢电压值。

PWM的优点是精度高，易于控制，运行稳定。

PWM调速方法有三种，分别为定频调宽法、调宽调频法和定频调宽法。

前两种方法在调速时会改变控制脉冲的频率，而控制脉冲的频率与系统固有频率接近时会引起震荡，因此本文选用定频调宽法。

调速原理计算如下：占空比，D=t1t1+t2=t1T式中，T为电压变化周期；t1为一个周期内高电平持续时间；t2为一个周期内低电平持续时间；电机电压平均值U=DU0，式中，U0为总电压。

单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。

具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。

本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。

电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。

通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。

电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。

关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。

目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。

2.4 PWM 软件实现错误!未定义书签。

第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。

18传统开发流程对比错误!未定义书签。

第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。

在这个系统中，生产机械可以自动控制。

随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。

以实现高速、高质量、高效率的生产。

在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。

基于单片机pid算法的直流电机速度控制方法基于单片机PID算法的直流电机速度控制方法是一种常用的技术，其基本原理是通过调节PWM（脉宽调制）信号的占空比来控制电机的输入电压，从而实现电机的速度控制。

以下是基于单片机PID算法的直流电机速度控制方法的基本步骤：1.设定目标速度：首先，需要设定电机的目标速度。

这可以通过按键或其他输入设备来实现。

2.采集实际速度：为了实现精确的控制，需要实时获取电机的实际速度。

这可以通过在电机转轴上安装光电编码器或霍尔传感器来实现，这些传感器可以实时检测电机的转速并将其转换为电信号。

3.计算偏差：单片机通过比较目标速度和实际速度，计算出速度偏差。

如果实际速度小于目标速度，偏差为负；反之，偏差为正。

4.应用PID算法：单片机使用PID算法来处理速度偏差。

PID控制器通过比例、积分和微分三个环节来计算控制量，以尽可能消除偏差。

具体的PID参数（如Kp、Ki、Kd）可以根据实际情况进行调整，以获得最佳的控制效果。

5.生成PWM信号：基于PID控制器的输出，单片机生成PWM信号来调节电机的输入电压。

占空比决定了电机输入电压的大小，进而影响电机的转速。

6.实时调整：在整个控制过程中，单片机不断采集电机的实际速度，计算偏差，并调整PWM信号的占空比，以使电机尽可能接近目标速度。

7.显示和保存数据：为了方便调试和观察，可以通过单片机的显示屏实时显示电机的实际速度和偏差。

此外，也可以将重要的数据保存在单片机的内部或外部存储器中。

8.安全保护：为了防止电机过载或意外事故，单片机应具备安全保护功能。

例如，当电机实际速度超过设定速度一定时间时，单片机应自动切断电源或发出报警信号。

基于单片机PID算法的直流电机速度控制方法具有精度高、稳定性好、适应性强等优点，广泛应用于各种需要精确控制电机速度的场合。

单片机原理及应用课程设计报告设计题目：学院：专业：班级：学号：学生姓名：指导教师：年月日目录设计题目 (3)1 设计要求及主要技术指标： (4)1.1 设计要求 (4)1.2 主要技术指标 (5)2 设计过程 (6)2.1 题目分析 (9)2.2 整体构思 (10)2.3 具体实现 (12)3 元件说明及相关计算 (14)3.1 元件说明 (14)3.2 相关计算 (15)4 调试过程 (16)4.1 调试过程 (16)4.2 遇到问题及解决措施 (20)5 心得体会 (21)参考文献 (22)附录一：电路原理图 (23)附录二：程序清单 (24)设计题目：PWM直流电机调速系统本文设计的PWM直流电机调速系统，主要由51单片机、电源、H桥驱动电路、LED液晶显示器、霍尔测速电路以及独立按键组成的电子产品。

电源采用78系列芯片实现+5V、+15V对电机的调速采用PWM波方式，PWM是脉冲宽度调制，通过51单片机改变占空比实现。

通过独立按键实现对电机的启停、调速、转向的人工控制，LED实现对测量数据（速度）的显示。

电机转速利用霍尔传感器检测输出方波，通过51单片机对1秒内的方波脉冲个数进行计数，计算出电机的速度，实现了直流电机的反馈控制。

关键词：直流电机调速；定时中断；电动机；PWM波形；LED显示器；51单片机1 设计要求及主要技术指标：基于MCS-51系列单片机AT89C52，设计一个单片机控制的直流电动机PWM 调速控制装置。

1.1 设计要求（1）在系统中扩展直流电动机控制驱动电路L298，驱动直流测速电动机。

（2）使用定时器产生可控的PWM波，通过按键改变PWM占空比，控制直流电动机的转速。

（3）设计一个4个按键的键盘。

K1:“启动/停止”。

K2：“正转/反转”。

K3：“加速”。

K4:“减速”。

（4）手动控制。

在键盘上设置两个按键----直流电动机加速和直流电动机减速键。

在手动状态下，每按一次键，电动机的转速按照约定的速率改变。

基于C51单片机的直流电机PWM调速控制--SQ这是最近一阶段自己学习所获，现分享与大家。

这里采用A T89C52单片机做主控制芯片，实现两路直流电机的PWM调速控制，另外还可以实现转向、显示运行时间、显示档位等注：考虑小直流电机自身因素，调速范围仅设有四级电路原理图：C语言程序源代码：/******************** 硬件资源分配*********************/数码管：显示电机状态（启停、正反、速度）、运行时间、是否转弯按键：K4 启动/暂停K3 正反转/转弯允许K2 加速/左转/运行时间清零K1 减速/右转/停止定时器：T0 数码管动态显示，输出PWMT1 运行时间记录********************************************************//*******主程序文件PWM.c******/#include <reg52.h>#include "Afx.h"#include "Config.c"#define CIRCLE 5 //脉冲周期//按键定义uchar key,key_tmp=0, _key_tmp=0;//显示定义uchar LedState=0xF0; //LED显示标志，0xF0不显示，Ox00显示uchar code LED_code_d[4]={0xe0,0xd0,0xb0,0x70}; //分别选通1、2、3、4位uchar dispbuf[4]={0,0,0,0}; //待显示数组uchar dispbitcnt=0; //选通、显示的位uchar mstcnt=0;uchar Centi_s=0,Sec=0,Min=0; //分、秒、1%秒//程序运行状态标志bit MotState=0; //电机启停标志bit DirState=0; //方向标志0前，1后uchar State1=-1;uchar State2=-1;uchar State3=0;uchar State4=-1;uchar LSpeed=0;uchar RSpeed=0;//其他uint RunTime=0;uint RTime_cnt=0;uint LWidth;uint RWidth; //脉宽uint Widcnt=1;uint Dispcnt;//函数声明void key_scan(void);void DisBuf(void);void K4(void);void K3(void);void K2(void);void K1(void);void disp( uchar H, uchar n );void main(void){P1|=0xF0;EA=1;ET0=1;ET1=1;TMOD=0x11;TH0=0xFC;TL0=0x66; //T0,1ms定时初值TH1=0xDB;TL1=0xFF; //T1,10ms定时初值TR0=1;Widcnt=1;while(1){key_scan();switch(key){case 0x80: K1(); break;case 0x40: K2(); break;case 0x20: K3(); break;case 0x10: K4(); break;default:break;}key=0;DisBuf();LWidth=LSpeed;RWidth=RSpeed;}}//按键扫描**模拟触发器防抖void key_scan(void){key_tmp=(~P3)&0xf0;if(key_tmp&&!_key_tmp) //有键按下{key=(~P3)&0xf0;}_key_tmp=key_tmp ;}//按键功能处理/逻辑控制void K4(void){if(State4==-1){State4=1;TR1=1;dispbuf[3]=1;LedState=0x00; //打开LEDMotState=1; //打开电机LSpeed=1;RSpeed=1; //初速设为1}else if(State4==1){State4=0;TR1=0;MotState=0; //关闭电机}else if(State4==0){MotState=1;if(State3==0){State4=1;TR1=1;}else if(State3==1){LSpeed=2;RSpeed=2;}}}void K3(void){if(State4==1)DirState=!DirState;if(State4==0){if(State3==0){State3=1; //可以转向标志1可以，0不可以TR1=1;dispbuf[3]=9;MotState=1;LSpeed=2;RSpeed=2;}else if(State3==1){State3=0;TR1=0;dispbuf[3]=0;MotState=0;}}}void K2(void){if(State4==1&&LSpeed<4&&RSpeed<4){LSpeed++;RSpeed++;}else if(State4==0){if(State3==0){//State4=-1;//LedState=0xF0;MotState=0;Sec=0;Min=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=0;LSpeed=2;RSpeed++;}}}void K1(void){if(State4==1&&LSpeed>1&&RSpeed>1){LSpeed--;RSpeed--;}else if(State4==0){if(State3==0){State4=-1;LedState=0xF0;MotState=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=1;LSpeed++;RSpeed=2;}}}//显示预处理void DisBuf(void){if(RTime_cnt==100){Sec++;RTime_cnt=0;}if(Sec==60){Min++;Sec=0;}if(State4==1){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;if(!DirState) //正转dispbuf[3]=LSpeed;if(DirState) //反转dispbuf[3]=LSpeed+4;}if(State4==0){if(State3==0){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;dispbuf[3]=0;}if(State3==1){dispbuf[0]=RSpeed;dispbuf[1]=LSpeed;dispbuf[2]=Min;dispbuf[3]=9;}}}//LED驱动void disp( uchar H, uchar n ){P1=n;P1|=LedState ;P1|=LED_code_d[H];}//T0中断**显示/方波输出void Time_0() interrupt 1{TH0=0xFC;TL0=0x66;Widcnt++;Dispcnt++;//电机驱动/方波输出if(Widcnt>CIRCLE){Widcnt=1;}if(Widcnt<=LWidth)LMot_P=!DirState&&MotState;elseLMot_P=DirState&&MotState;LMot_M=DirState&&MotState;if(Widcnt<=RWidth)RMot_P=!DirState&&MotState;elseRMot_P=DirState&&MotState;RMot_M=DirState&&MotState;//显示if(Dispcnt==5){disp(dispbitcnt,dispbuf[dispbitcnt]);dispbitcnt++;if(dispbitcnt==4){dispbitcnt=0;}Dispcnt=0;}}//T1中断**运行时间void Time_1() interrupt 3{TH1=0xDB;TL1=0xFF;RTime_cnt++;}/******配置文件Afx.h******/#ifndef _AFX_#define _AFX_typedef unsigned char uchar;typedef unsigned int uint;typedef unsigned long ulong;#endif/******IO配置文件Config.c******/#ifndef _Config_#define _Config_#include "Afx.h"#include <reg52.h>//显示定义sbit led=P3^2;//电机引脚定义sbit LMot_P=P2^2; sbit LMot_M=P2^3; sbit RMot_P=P2^0; sbit RMot_M=P2^1;#endif。

基于51单片机的大功率直流有刷电机的PWM调速控制本人最近一直想用51 单片机来设计制作一个大功率直流有刷电机PWM 调速控制器。

由于平时工作忙，没时间。

所以，这个东东花了我很长时间。

每天晚上下了班，回家就弄，一直搞到十一二点钟才休息。

期间，也花了我不少钱，也失败了N 次。

终于，功夫不负有心人，我终于成功了，哈哈~~。

由于这个是大功率的直流有刷电机PWM 调速控制器，所以就不能用晶体管来驱动了，必须用MOS 管来驱动。

MOS 管不仅驱动能力强，而且效率高。

为了提高系统的稳定性，可靠性，适用范围广等特点，本系统，采用双电源供电。

控制电路一组电源，电压分别为5V 和15V。

功率输出部分一组电源，以适应不同电压的电动机。

至于功率，可以根据实际情况，通过并联MOS 管来决绝，但同时也要修改下驱动电路的相关参数，否则就很有可能炸MOS 管！另外，本人也考虑过在单片机的PWM 脉冲输出端与驱动电路之间，通过光耦来连接，实现光电隔离，提高系统的稳定性。

但后来又担心光耦的频率响应速率，可能会给驱动电路带来信号的衰减或者错误的信号等因素，造成降低系统的效率或者损坏MOS 管。

也许是我多虑了吧。

呵呵，不过我看到网上好多资料都是用的光电隔离。

目前，这个版本的调速控制器，共4 路PWM 脉冲输出，分别提供给：上，下MOS 管驱动电路正转信号。

上，下MOS 管驱动电路反转信号。

待机状态下一个红色的LED 灯闪烁，电机运行的各种状态指示，可以低速，中速，高速三个档运行。

并可以实现刹车和倒车功能。

这个目前可以达到至少100W 不成问题。

我现在采用的是一个12V 80W 的直流有刷电机。

低速运行时的电压为：3.7V，中速时：6.5V，高速时：10.5V。

目前这个东东只是实现了最基本的控制功能。

还不具有其它功能，如，电机过流保护，欠压保护（用蓄电池做电源时，。

基于51单片机的直流电机PWM调速控制系统设计I摘要本文主要研究了利用MCS-51系列单片机控制PWM信号从而实现对直流电机转速进行控制的方法。

本文中采用了三极管组成了PWM信号的驱动系统，并且对PWM信号的原理、产生方法以及如何通过软件编程对PWM信号占空比进行调节，从而控制其输入信号波形等均作了详细的阐述。

另外，本系统中使用了霍尔元件对直流电机的转速进行测量，经过处理后，将测量值送到液晶显示出来。

关键词：PWM信号，霍尔元件，液晶显示，直流电动机II目录目录 (III)1 引言 (1)1.1 课题背景 (1)1.1.2 开发背景 (1)1.1.3 选题意义 (2)1.2 研究方法及调速原理 (2)1.2.1 直流调速系统实现方式 (4)1.2.2 控制程序的设计 (5)2 系统硬件电路的设计 (6)2.1 系统总体设计框图及单片机系统的设计 (6)2.2 STC89C51单片机简介 (6)2.2.1 STC89C51单片机的组成 (6)2.2.2 CPU及部分部件的作用和功能 (6)2.2.3 STC89C51单片机引脚图 (7)2.2.4 STC89C51引脚功能 (7)3 PWM信号发生电路设计 (10)3.1 PWM的基本原理 (10)3.2 系统的硬件电路设计与分析 (10)3.3 H桥的驱动电路设计方案 (11)5 主电路设计 (13)5.1 单片机最小系统 (13)5.2 液晶电路 (13)5.2.1 LCD 1602功能介绍 (14)5.2.2 LCD 1602性能参数 (15)5.2.3 LCD 1602与单片机连接 (17)5.2.4 LCD 1602的显示与控制命令 (18)5.3 按键电路 (19)5.4 霍尔元件电路 (20)III5.4.1 A3144霍尔开关的工作原理及应用说明 (21)5.4.2 霍尔传感器测量原理 (22)6 系统功能调试 (23)总结 (24)致谢 (25)参考文献 (26)IV1 引言1.1 课题背景1.1.2 开发背景在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。

单片机控制PWM的直流电机调速系统的设计PWM（脉宽调制）是一种常用的电压调节技术，可以用来控制直流电机的转速。

在单片机控制PWM的直流电机调速系统中，主要包括硬件设计和软件设计两个方面。

硬件设计方面，需要考虑的主要内容有：电机的选择与驱动、电源电压与电流的设计、速度反馈电路的设计。

首先，需要选择合适的直流电机和驱动器。

选择直流电机时需考虑其功率、转速、扭矩等参数，根据实际需求选择合适的电机。

驱动器可以选择采用集成驱动芯片或者离散元件进行设计，通过PWM信号控制电机的速度。

其次，需要设计合适的电源电压与电流供应。

直流电机通常需要较大的电流来实现工作，因此需要设计合适的电源电流，以及保护电路来防止电流过大烧坏电机和电路。

最后，需要设计速度反馈电路来实现闭环控制。

速度反馈电路可以选择采用编码器等传感器来获得转速信息，然后通过反馈控制实现精确的速度调节。

软件设计方面，需要考虑的主要内容有：PWM输出的控制、速度闭环控制算法的实现。

首先，需要编写代码实现PWM输出的控制。

根据具体的单片机型号和开发环境，使用相关的库函数或者寄存器级的编程来实现PWM信号的频率和占空比调节。

其次，需要实现速度闭环控制算法。

根据速度反馈电路获取的速度信息，通过比较目标速度与实际速度之间的差异，调整PWM信号的占空比来实现精确的速度调节。

常用的速度闭环控制算法有PID控制算法等。

最后，需要优化程序的鲁棒性和稳定性。

通过合理的调节PID参数以及增加滤波、抗干扰等功能，提升系统的性能和稳定性。

在实际的设计过程中，需要根据具体的应用需求和单片机性能等因素，进行合理的选择和调整。

同时，还需要通过实验和调试来验证系统的可靠性和稳定性，不断进行优化和改进，以获得较好的调速效果。

32单片机pwm控制直流电机的实验报告实验名称：32单片机PWM控制直流电机实验实验目的：通过学习和实验，让学生了解32单片机PWM控制直流电机的原理和实现方式。

实验原理：PWM即脉冲宽度调制，是一种常用的调制方式。

其原理是基于脉冲的占空比，通过改变脉冲的宽度来控制输出信号的平均值。

在32单片机中，我们可以通过配置寄存器和引脚功能来实现PWM输出。

此次实验中，我们需要通过PWM控制直流电机的速度。

对于直流电机，我们可以通过改变电机的电压来改变其转速，因此我们可以通过控制PWM信号的占空比来实现对直流电机速度的控制。

实验过程：1、准备材料：32单片机、电位器、直流电机，电容等。

2、将电位器接入32单片机的ADC引脚，通过调节电位器来改变ADC引脚的电压。

3、编写程序，配置32单片机PWM模块，实现对直流电机的速度控制。

程序示例如下：#include <reg52.h>sbit IN1 = P3^0;sbit IN2 = P3^1;sbit EN = P3^2;unsigned int speed;void timer0_init(){TMOD = 0x02;TH0 = 0xff;TL0 = 0xff;ET0 = 1;EA = 1;TR0 = 1;}{timer0_init();while(1){speed = ADC_Get(1);TH0 = speed >> 8;TL0 = speed;P1 = speed;}}void pwm_init(){TMOD |= 0x10;TL1 = 0x00;TH1 = 0x00;ET1 = 1;TR1 = 1;EA = 1;}void pwm_output(unsigned int duty) {int value;value = duty*10;TL1 = value;TH1 = value >> 8;}void timer1_isr() interrupt 3{IN1 = 0;IN2 = 1;pwm_output(90);}void timer0_isr() interrupt 1{EN = 1;}4、进行编译和下载，将32单片机与电机、电源等接线好。

基于51单片机的PWM直流电机调速系统一、本文概述随着现代工业技术的飞速发展，直流电机调速系统在众多领域如工业自动化、智能家居、航空航天等得到了广泛应用。

在众多调速方案中，基于脉冲宽度调制（PWM）的调速方式以其高效、稳定、易于实现等优点脱颖而出。

本文旨在探讨基于51单片机的PWM直流电机调速系统的设计与实现，以期为相关领域的技术人员提供一种可靠且实用的电机调速方案。

本文将简要介绍PWM调速的基本原理及其在直流电机控制中的应用。

随后，将详细介绍基于51单片机的PWM直流电机调速系统的硬件设计，包括电机选型、驱动电路设计、单片机选型及外围电路设计等。

在软件设计部分，本文将阐述PWM信号的生成方法、电机转速的检测与控制算法的实现。

还将对系统的性能进行测试与分析，以验证其调速效果及稳定性。

本文将总结基于51单片机的PWM直流电机调速系统的优点与不足，并提出改进建议。

希望通过本文的阐述，能为相关领域的研究与应用提供有益参考。

二、51单片机基础知识51单片机，也被称为8051微控制器，是Intel公司在1980年代初推出的一种8位CISC（复杂指令集计算机）单片机。

尽管Intel公司已经停止生产这种芯片，但由于其架构的通用性和广泛的应用，许多其他公司如Atmel、STC等仍然在生产与8051兼容的单片机。

51单片机的核心部分包括一个8位的CPU，以及4KB的ROM、低128B 的RAM和高位的SFR（特殊功能寄存器）等。

它还包括两个16位的定时/计数器，四个8位的I/O端口，一个全双工的串行通信口，以及一个中断系统。

这些功能使得51单片机在多种嵌入式系统中得到了广泛的应用。

在PWM（脉冲宽度调制）直流电机调速系统中，51单片机的主要作用是生成PWM信号以控制电机的速度。

这通常是通过定时/计数器来实现的。

定时/计数器可以设置一定的时间间隔，然后在这个时间间隔内，CPU可以控制I/O端口产生高电平或低电平，从而形成PWM信号。

单片机对直流电机的调速控制电路刘新阳李静晶摘要：脉宽调制(PWM)是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。

在所设计的这个电路中，用PWM对直流电机转速做精确控制。

电路中用到的电机驱动芯片L298N是SGS公司的产品，内部包含4通道逻辑驱动电路，是一种二相和四相电机的专用驱动器，即内含二个H桥的高电压大电流双全桥式驱动器，接收标准TTL逻辑电平信号，可驱动46V、2A以下的电机。

关键字：PWM 单片机L298 直流电机一、引言提到电机转速控制一般大家都会想到调节电机的供电电压，但调节电压会使电机的转矩发生很大的变化。

在实际生活中，很多时候我们希望能在电机转速得到控制的前提下保持电机的转矩，怎样克服这个问题呢，在查询了很多资料和进行了大量实验后我认为使用电机的PWM控制可以很好的解决这一问题。

二、设计原理在电机控制中我采用了脉宽调制PWM，脉宽宽度调制式（PWM）开关型稳压电路是在控制电路输出频率不变的情况下，通过电压反馈调整其占空比，从而达到稳定输出电压的目的。

模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。

9V电池本身就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。

与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。

而模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{0V, 5V}这一集合中取值。

尽管模拟控制看起来可能直观而简单，但它并不总是非常经济或可行的。

其中一点就是，模拟电路容易随时间漂移，因而难以调节。

能够解决这个问题的精密模拟电路可能非常庞大、笨重(如老式的家庭立体声设备)和昂贵。

模拟电路还有可能严重发热，其功耗相对于工作元件两端电压与电流的乘积成正比。

模拟电路还可能对噪声很敏感，任何扰动或噪声都肯定会改变电流值的大小。
