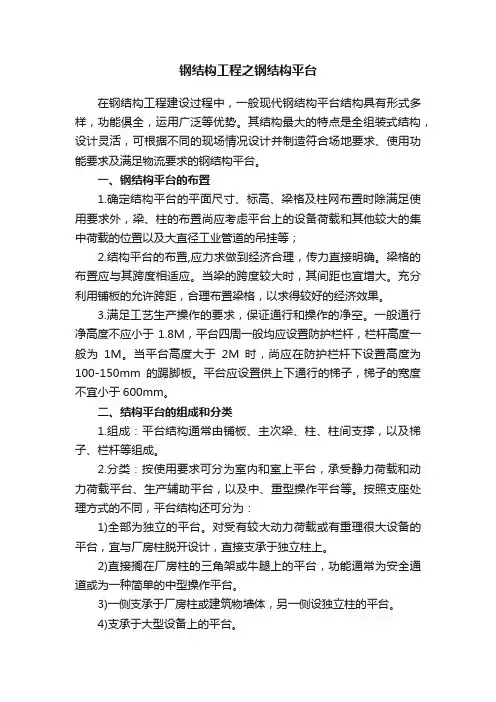

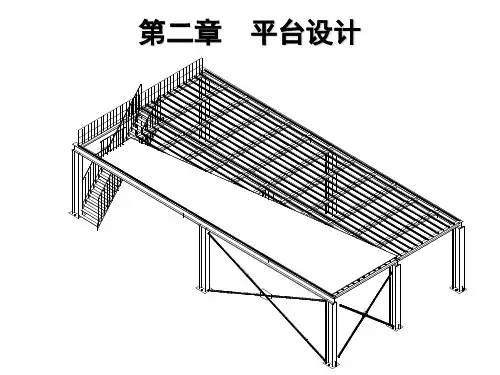

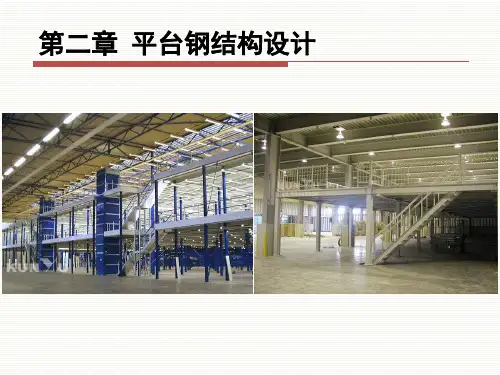

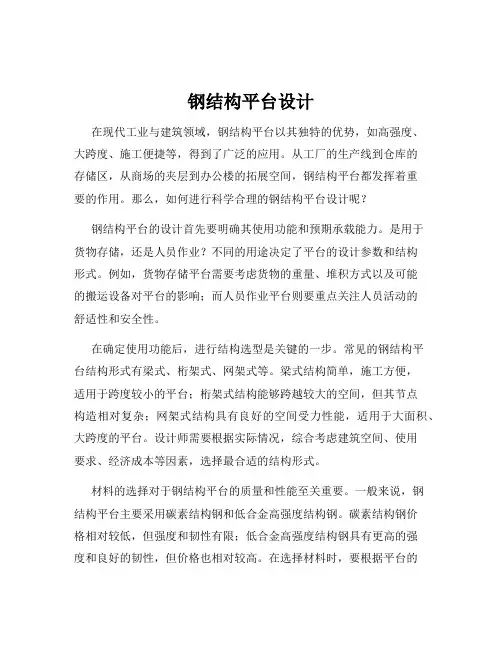

钢结构工程之钢结构平台在钢结构工程建设过程中，一般现代钢结构平台结构具有形式多样，功能俱全，运用广泛等优势。
其结构最大的特点是全组装式结构，设计灵活，可根据不同的现场情况设计并制造符合场地要求、使用功能要求及满足物流要求的钢结构平台。
一、钢结构平台的布置1.确定结构平台的平面尺寸、标高、梁格及柱网布置时除满足使用要求外，梁、柱的布置尚应考虑平台上的设备荷载和其他较大的集中荷载的位置以及大直径工业管道的吊挂等；2.结构平台的布置,应力求做到经济合理，传力直接明确。
梁格的布置应与其跨度相适应。
当梁的跨度较大时，其间距也宜增大。
充分利用铺板的允许跨距，合理布置梁格，以求得较好的经济效果。
3.满足工艺生产操作的要求，保证通行和操作的净空。
一般通行净高度不应小于1.8M，平台四周一般均应设置防护栏杆，栏杆高度一般为1M。
当平台高度大于2M时，尚应在防护栏杆下设置高度为100-150mm的踢脚板。
平台应设置供上下通行的梯子，梯子的宽度不宜小于600mm。
二、结构平台的组成和分类1.组成：平台结构通常由铺板、主次梁、柱、柱间支撑，以及梯子、栏杆等组成。
2.分类：按使用要求可分为室内和室上平台，承受静力荷载和动力荷载平台、生产辅助平台，以及中、重型操作平台等。
按照支座处理方式的不同，平台结构还可分为：1)全部为独立的平台。
对受有较大动力荷载或有重理很大设备的平台，宜与厂房柱脱开设计，直接支承于独立柱上。
2)直接搁在厂房柱的三角架或牛腿上的平台，功能通常为安全通道或为一种简单的中型操作平台。
3)一侧支承于厂房柱或建筑物墙体，另一侧设独立柱的平台。
4)支承于大型设备上的平台。
钢结构平台在钢结构中是一个独立的体系，可以在室内也可以在室外。
按照既定的标准与要求，合理安排施工进程，钢结构平台的建设才能满足应用需求。
你么知晓这么多的钢构行业知识？。

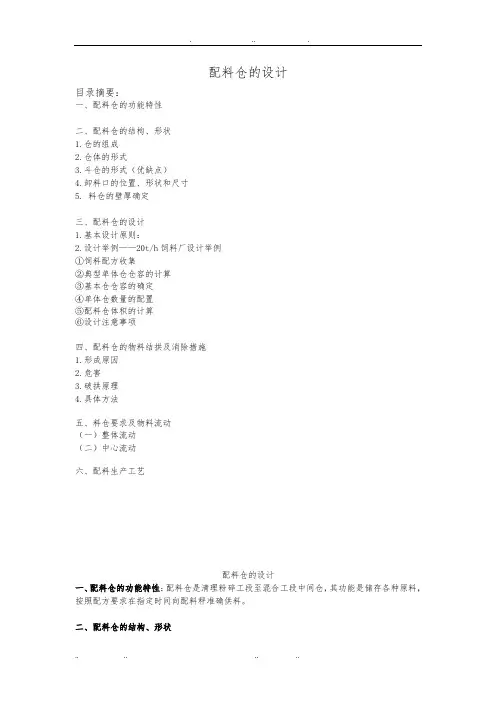

配料仓的设计目录摘要：一、配料仓的功能特性二、配料仓的结构、形状1.仓的组成2.仓体的形式3.斗仓的形式（优缺点）4.卸料口的位置、形状和尺寸5. 料仓的壁厚确定三、配料仓的设计1.基本设计原则：2.设计举例——20t/h饲料厂设计举例①饲料配方收集②典型单体仓仓容的计算③基本仓仓容的确定④单体仓数量的配置⑤配料仓体积的计算⑥设计注意事项四、配料仓的物料结拱及消除措施1.形成原因2.危害3.破拱原理4.具体方法五、料仓要求及物料流动（一）整体流动（二）中心流动六、配料生产工艺配料仓的设计一、配料仓的功能特性：配料仓是清理粉碎工段至混合工段中间仓，其功能是储存各种原料，按照配方要求在指定时间向配料秤准确供料。
二、配料仓的结构、形状1.仓的组成：仓体和斗2.仓体的形式（按结构形式分）：①矩形：可以联壁，当群体仓使用时可以使整个空间利用率增大。
②圆形：单体仓使用时空间利用率高。
③多边形：结构复杂，应用较少。
注：中间仓体的横截面积相关原则:max边长≤2.5，min边长≥1.2；4在同一工程中为了制作安装方便，料仓的便常规个不宜过多，一般两种规格。
（参考书籍——《饲料工厂设计原理》P117）3.斗仓的形式（优缺点）注：料仓配置原则——根据物料特征定仓型，而且应保证你料仓物料“全进全出，先进先出”，尽量避免结拱产生；4.卸料口的位置、形状和尺寸①.卸料口位置：居中、侧边（偏心）、角部（偏心）三种（侧边及角部卸料可以在一定程度上破坏料流对称性，有利于防结拱）；②.卸料口形状：矩形、方形、圆形（卸料性能：矩形>方形>圆形）③.出口尺寸——其是保证物料顺利卸出的重要参数，物料的顺利卸出还与斗仓倾角α以及出仓设备有关；注：斗仓倾角α：斗壁与水平面夹角或者斗仓壁曲线各点切线与水平面的夹角；我国斗仓倾角α的经验数据：粉料≥45°、粒料≥65°；对于矩形或者方形仓，斗仓倾角α应以斗仓邻壁的倾角值为准。

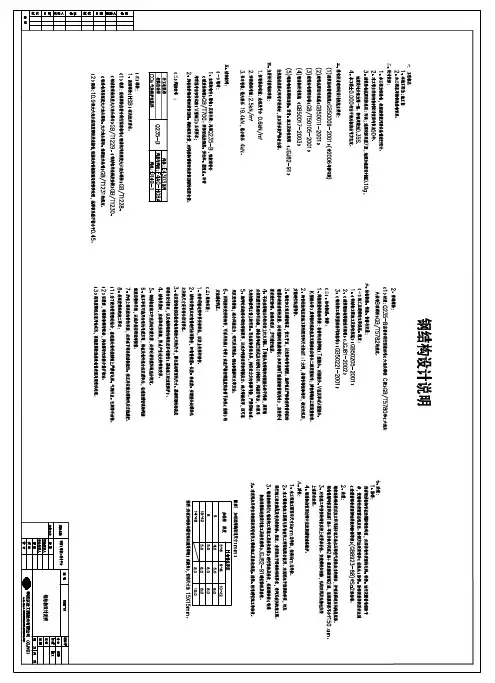

1总则钢结构的图纸分为钢结构设计图和钢结构施工详图（也称为钢结构加工制作详图）两个部分，土建结构专业施工图设计阶段提供钢结构设计图，本总说明为钢结构设计图的说明。
钢结构施工详图需由具有相应资质级别的钢结构加工制造企业或委托设计单位完成。
本工程土建结构部分主厂房及附属部分等钢结构的设计、制作、运输、堆放与安装，除本工程土建部分施工图总说明以及设计图纸中另有注明的外，均应按本说明书下列各项要求进行(如各施工图卷册中有关钢结构要求与本说明有冲突之处应以本说明为准)。
钢结构建（构）筑物设计使用年限为50年。
2规程、规范及标准本钢结构工程在遵照本说明第1条“总则”的前提下，设计、制作与安装应符合下列规程、规范及标准(最新版)：GB50017-2003 钢结构设计规范GB50205-2001 钢结构工程施工质量验收规范JGJ81-2002 建筑钢结构焊接技术规程JGJ82-1991 钢结构高强度螺栓连接的设计、施工及验收规程GB/T700－1988 碳素结构钢GB/T1591－1994 低合金高强度结构钢GB/T5313---1985 厚度方向性能钢板GB/T3632---1995 钢结构用扭剪型高强度螺栓连接副GB/T3633---1995 钢结构用扭剪型高强度螺栓连接副技术条件GB/T1228---1991 钢结构用高强度大六角头螺栓GB/T1229---1991 钢结构用高强度大六角螺母GB/T1230---1991 钢结构用高强度垫圈GB/T1231---1991 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB/T5780－2000 六角头螺栓C级GB/T41---2000 六角螺母C级GB/T95－1985 平垫圈C级GB/T852--1988 工字钢用方斜垫圈GB/T853--1988 槽钢用方斜垫圈GB/T708--1988 冷轧钢板和钢带的尺寸、外形、重量及允许误差GB/T709--1988 热轧钢板和钢带的尺寸、外形、重量及允许误差GB/T3277-1991 花纹钢板GB/T5117-1995 碳钢焊条GB/T5118-1995 低合金钢焊条GB/T983--95 不锈钢焊条YB3301--92 焊接H型钢YB/T4001-98 压焊钢格栅板GB/T11263-1998 热轧H型钢和部分T型钢GB324-88 焊缝符号表示法GB/T9787－1988 热轧等边角钢GB/T9788－1988 热轧不等边角钢GB/T706-1988 热轧工字钢GB/T707-1988 热轧槽钢尺寸GB10854-89 钢结构焊缝外形尺寸GB8923-88 涂装前钢材表面锈蚀等级和除锈等级3钢材钢材采用碳素结构钢Q235B、低合金结构钢Q345B。
钢结构平台设计目录1.设计内容与设计参数............... - 0 -1.1设计内容- 0 -1.2设计参数- 1 -2.次梁LL-1设计.................... - 2 -2.1荷载汇集与计算简图- 2 -2.2梁截面选择- 2 -2.3截面复核- 3 -3.主梁L-1设计..................... - 3 -3.1荷载汇集与计算简图- 3 -3.2截面选择- 6 -3.3强度及挠度验算- 6 -3.4整体稳定验算- 8 -3.5加劲肋设置与局部稳定验算- 8 -4.柱Z3设计....................... - 10 -4.1荷载汇集与计算简图- 10 -4.2截面选择- 10 -4.3强度、刚度与整体稳定验算- 11 -4.4局部稳定验算- 11 -5.主次梁螺栓连接计算与节点图...... - 11 -5.1确定节点荷载与螺栓布置- 11 -5.2螺栓连接验算- 13 -1.1. 设计内容与设计参数 1.1 设计内容图1.1所示钢平台，其结构平面布置图如图1.2，按照任务要求，本人设计内容为边次梁LL-1、中间主梁L-2和中柱Z4，并设计主次梁螺栓连接。
L-1L-1图1.2 钢平台结构平面布置图1.2设计参数钢材Q235-B，焊条E43型，螺栓C级。
柱和次梁采用型钢，主梁采用焊接钢板梁，梁均按两端铰接设计，节点连接为螺栓连接，主、次梁计算跨度分别为9.6m和7.2m，次梁间距3m和3.3m，次梁上翼缘与楼板焊牢，柱按轴心受压构件设计，计算长度6m，楼面恒载与活荷载标准值分别为4.5和6kN/m2。
1.3 次梁LL-1设计1.4 荷载汇集与计算简图恒载标准值（楼面传来的恒载和次梁自重）10.12 1.5 4.50.127.27.614/l kkg s g l kN m =+=⨯+⨯=活载标准值（楼面传来的活载）1 1.569.00/l kk q s q kN m ==⨯=总荷载标准值7.614916.61/l l lkkkp g q kN m =+=+=总荷载设计值1.2 1.3 1.27.614 1.3920.84/lkkp g q kN m =+=⨯+⨯=跨中弯矩与支座剪力设计值22/820.847.2/8135.0llM p l kN m ==⨯=⋅/220.847.2/275.0l l V p l kN==⨯=计算简图及内力如图2.1图2.1 次梁计算简图与内力图1.5 梁截面选择次梁挠度允许值查教材附表1.7为[/]1/250v l =，由此，次梁所需截面惯性矩为334455516.617200109797384[/]384 2.0610(1/250)lk x p l I cm E l ν-⨯⨯⨯≥==⨯⨯⨯由强度控制所需梁截面抵抗距33135.010598.01.05215l nx x M W cm f γ⨯≥==⨯选择型钢HN350×175×6×9，4311200,649,0.410/xxI cm W cm q kN m ===，另外I32a 也合适，但用材多不做首选。
