正常心电图及常见异常心电图的识别及处理

心电图的正常图形解读与异常判读一、什么是心电图？心电图（Electrocardiogram，简称ECG）是利用心脏肌肉在工作时产生的电活动记录下来的一种检查方法。

通过测量心脏在一定时间内产生的电信号，并将其转化为特定的波形图形，可以了解心脏是否存在异常。

二、正常心电图的特征1. P波：P波代表房室结激动传导，通常应该是呈正向并尖锐而对称的波峰。

2. QRS波群：QRS波群代表室性激动传导过程，通常包括一个或多个波峰和凹陷，其中R峰为最高点。

3. T波：T波代表室性肌肉复极化过程，应该是倾斜向上并光滑的。

三、常见异常心电图1. 心率失常心房颤动：心房颤动时，P波消失且心房未能同步收缩。

房室传导阻滞：QRS间期延长或QRS波形变异。

室性早搏：提前出现一个宽大畸形的QRS波群。

2. 心室肥厚左心室肥厚：R波振幅增高、胸前导联的S波深度增加。

右心室肥厚：右胸导联V1中，R波增高或者S波减低。

3. 心脏缺血缺血性ST段改变：ST段抬高或压低超过0.1mV。

心肌梗死：出现持续性ST段抬高和Q波。

4. 心律失常室上性心动过速：心率加快，P波形态正常。

室性心动过速：心率加快，QRS波形畸形。

5. 其他异常电解质紊乱：如低钾、低钙、低镁等可以引起T波改变。

药物影响：某些药物（如洋地黄类）可引起心电图异常。

四、专业判读与建议对于一份心电图的判断需要由专业医生进行，以下是一般的建议：1. 结合临床情况综合分析。

2. 判断是否存在临床症状和体征。

3. 检查患者的基础资料，如年龄、疾病史等。

4. 结合其他辅助检查结果，如心肌酶谱、心脏超声等。

五、心电图的应用心电图不仅可以用于判断患者的疾病情况，还可以应用于其他方面：1. 心电监测：可以实时监测患者的心电活动，对病情进行及时评估。

2. 心律失常诊断与治疗：通过心电图的分析，确定异常节律类型，并采取相应的治疗措施。

3. 评估药物疗效：观察药物对心脏电活动的影响，调整治疗方案。

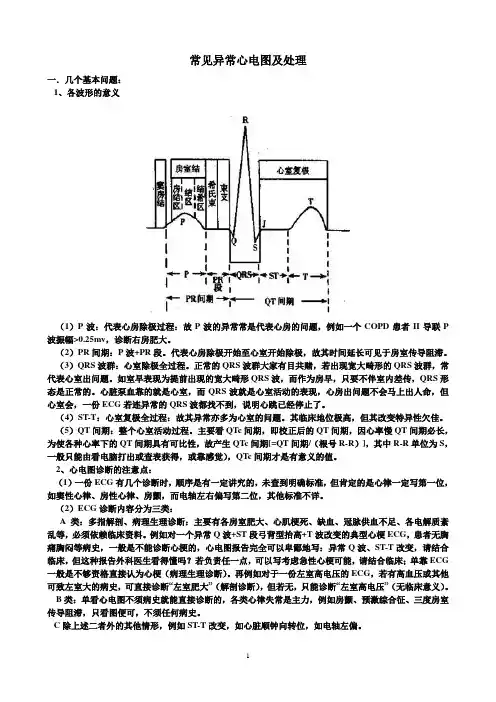

常见异常心电图及处理一．几个基本问题：1、各波形的意义（1）P波：代表心房除极过程：故P波的异常常是代表心房的问题，例如一个COPD患者II导联P 波振幅>0.25mv，诊断右房肥大。

（2）PR间期：P波+PR段。

代表心房除极开始至心室开始除极，故其时间延长可见于房室传导阻滞。

（3）QRS波群：心室除极全过程。

正常的QRS波群大家有目共赌，若出现宽大畸形的QRS波群，常代表心室出问题。

如室早表现为提前出现的宽大畸形QRS波，而作为房早，只要不伴室内差传，QRS形态是正常的。

心脏泵血靠的就是心室，而QRS波就是心室活动的表现，心房出问题不会马上出人命，但心室会，一份ECG若连异常的QRS波都找不到，说明心跳已经停止了。

（4）ST-T：心室复极全过程：故其异常亦多为心室的问题。

其临床地位极高，但其改变特异性欠佳。

（5）QT间期：整个心室活动过程。

主要看QTc间期，即校正后的QT间期，因心率慢QT间期必长，为使各种心率下的QT间期具有可比性，故产生QTc间期[=QT间期/（根号R-R）]，其中R-R单位为S，一般只能由看电脑打出或查表获得，或靠感觉），QTc间期才是有意义的值。

2、心电图诊断的注意点：（1）一份ECG有几个诊断时，顺序是有一定讲究的，未查到明确标准，但肯定的是心律一定写第一位，如窦性心律、房性心律、房颤，而电轴左右偏写第二位，其他标准不详。

（2）ECG诊断内容分为三类：A类：多指解剖、病理生理诊断：主要有各房室肥大、心肌梗死、缺血、冠脉供血不足、各电解质紊乱等，必须依赖临床资料。

例如对一个异常Q波+ST段弓背型抬高+T波改变的典型心梗ECG，患者无胸痛胸闷等病史，一般是不能诊断心梗的，心电图报告完全可以卑鄙地写：异常Q波、ST-T改变，请结合临床，但这种报告外科医生看得懂吗？若负责任一点，可以写考虑急性心梗可能，请结合临床；单靠ECG 一般是不够资格直接认为心梗（病理生理诊断）。

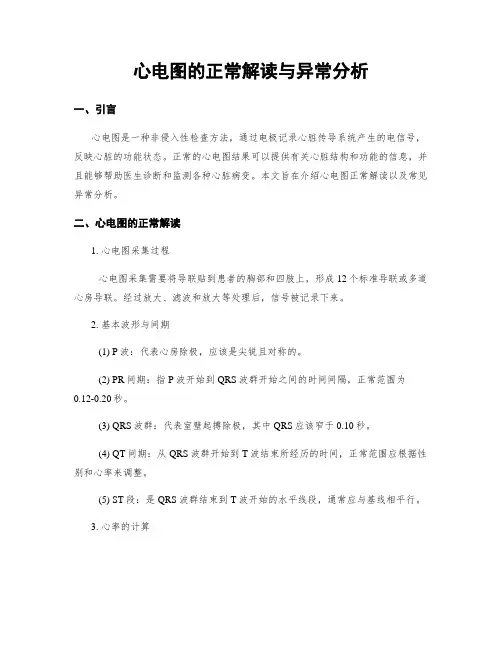

心电图的正常解读与异常分析一、引言心电图是一种非侵入性检查方法，通过电极记录心脏传导系统产生的电信号，反映心脏的功能状态。

正常的心电图结果可以提供有关心脏结构和功能的信息，并且能够帮助医生诊断和监测各种心脏病变。

本文旨在介绍心电图正常解读以及常见异常分析。

二、心电图的正常解读1. 心电图采集过程心电图采集需要将导联贴到患者的胸部和四肢上，形成12个标准导联或多道心房导联。

经过放大、滤波和放大等处理后，信号被记录下来。

2. 基本波形与间期(1) P波：代表心房除极，应该是尖锐且对称的。

(2) PR间期：指P波开始到QRS波群开始之间的时间间隔，正常范围为0.12-0.20秒。

(3) QRS波群：代表室壁起搏除极，其中QRS应该窄于0.10秒。

(4) QT间期：从QRS波群开始到T波结束所经历的时间，正常范围应根据性别和心率来调整。

(5) ST段：是QRS波群结束到T波开始的水平线段，通常应与基线相平行。

3. 心率的计算心电图上的每小格可以代表0.04秒，标准心电图纸上每一厘米有25个小格。

通过数出R波数量并除以时间长度，可以得到心率。

正常的成人心率范围在60-100次/分。

4. 等电位线与导联间关系等电位线是指处于静息状态下测得的心肌细胞脱极后呈现出等电势状态时的记录。

每个导联都记录了不同位置和角度下的信号，从而提供了全面的视角和信息。

三、常见异常分析1. 心房颤动（Atrial Fibrillation, AF）心房颤动是一种快速而不规则的心跳，由心脏上部产生连续且不协调的搏动。

在心电图上，R波消失了，并且看不到P波；代之以快速、细小而不规则振动。

2. 房室传导阻滞(1) 一度房室传导阻滞：PR间期延长，大于0.20秒。

(2) 二度房室传导阻滞：主要特征是室上性搏动被逐渐地舍弃而未前传到心室。

(3) 三度房室传导阻滞：指的是心房激动无法通过房室结到达心室。

3. 心肌缺血心肌缺血表示心脏供血不足，可能由冠状动脉粥样硬化引起。

如何识别和区分正常心电图与异常心电图波形心电图是一种常用的临床检查手段，用于评估心脏功能和诊断心脏疾病。

在进行心电图分析时，准确地识别和区分正常心电图与异常心电图波形是非常重要的。

本文将介绍如何识别和区分正常心电图与异常心电图波形的特征和方法。

一、正常心电图波形特征1. P波：正常心电图的P波通常应是正向的，即呈现向上的波形，且形态规则。

P波的振幅通常小于0.25毫伏（mV），宽度在0.08秒到0.11秒之间。

2. PR间期：PR间期是P波至QRS波群的时间间隔，正常情况下应为0.12秒至0.20秒。

3. QRS波群：正常QRS波群通常呈现三相性，即P波之后出现的第一个波形。

正常QRS波群应有一个突出的R波，R波的振幅通常应大于0.5mV（P波振幅的两倍），S波的振幅通常不超过R波的深度。

QRS波群的宽度正常情况下为0.06秒至0.10秒。

4. ST段：ST段位于QRS波群之后，通常应为等电位或几乎等电位的水平段。

5. QT间期：QT间期是从QRS波群起点到T波终点的时间间隔，正常值受心率影响，一般在0.35秒至0.44秒之间。

二、异常心电图波形特征1. 心律失常：异常心电图中常见的心律失常包括早搏、心房颤动、心室颤动等。

早搏时，心电图呈现出额外的QRS波群，R-R间期明显缩短。

心房颤动时，心电图呈现不规则的R-R间期，没有明确的P波。

心室颤动的波形则呈现高度不规则、无序和不可识别的形态。

2. 心肌缺血：心肌缺血时，ST段出现抬高或压低，与基线形成明显的偏移。

抬高超过1mm或压低超过0.5mm被视为心肌缺血的指标。

3. 心肌梗死：心肌梗死时，心电图呈现典型的ST段抬高，并伴随Q波的出现，形成Q波心肌梗死的特征。

4. 心室肥大：心室肥大时，QRS波群振幅增高，波形宽大畸形。

5. 传导阻滞：传导阻滞可分为房室传导阻滞和束支传导阻滞两类。

传导阻滞时，心电图呈现延迟传导、R-R间期延长或不规则等异常特征。

心电图的检查方法及常见异常心电图（Electrocardiogram，简称ECG）是一种用来记录心脏电活动的非侵入性检查方法，通过记录心脏内不同部位的电信号，可以了解心脏的节律、传导和功能情况。

本文将介绍心电图的检查方法以及常见的心电图异常，以便读者对心电图的应用和分析有更深入的了解。

一、心电图的检查方法心电图的检查方法通常包括以下步骤：1. 准备在进行心电图检查前，需要清洁胸部皮肤，以确保电极可以良好地贴附在皮肤上。

同时，要让被检查者放松身体，避免运动、激动、进食等可能干扰结果的因素。

2. 安装电极将电极粘贴在被检查者的胸部、手腕和踝部。

通常情况下，需要在胸部粘贴10个电极，分别对应不同的心脏导联。

在手腕和踝部各粘贴一对电极，用以记录心脏的向心性和离心性信号。

3. 记录心电图接上电极后，将被检查者接地并连通心电图机。

心电图机会根据不同导联的信号，通过记录频道生成心电图。

常用的导联包括I、II、III导联，以及V1至V6导联。

4. 分析心电图分析心电图需要专业的医生或技术人员进行，他们可以通过观察不同导联的波形、间距和幅度来判断心脏的状态。

同时，他们也会根据标准的心电图图谱和参考值对结果进行解读。

二、常见的心电图异常心电图异常可能反映出心脏的结构和功能异常，下面是一些常见的心电图异常：1. 心率不齐心率不齐是指心脏跳动的间隔时间不规律。

常见的有心房颤动、心室颤动、心房扑动等。

这些异常心率的出现可能会导致血液循环不畅，增加心脏病发作的风险。

2. 心律失常心律失常是指心脏跳动的节奏异常。

常见的有早搏、逸搏、心室过早搏动等。

心律失常可能是正常的生理变化，也可能是心脏结构或功能方面的异常。

3. QRS波群异常QRS波群异常是指心电图上QRS波群的形态、间距和幅度异常。

常见的有心室肥厚、束支传导阻滞等。

QRS波群异常可能反映出心脏的结构异常或传导系统的障碍。

4. ST段改变ST段改变是指心电图上ST段的形态或位置发生改变。

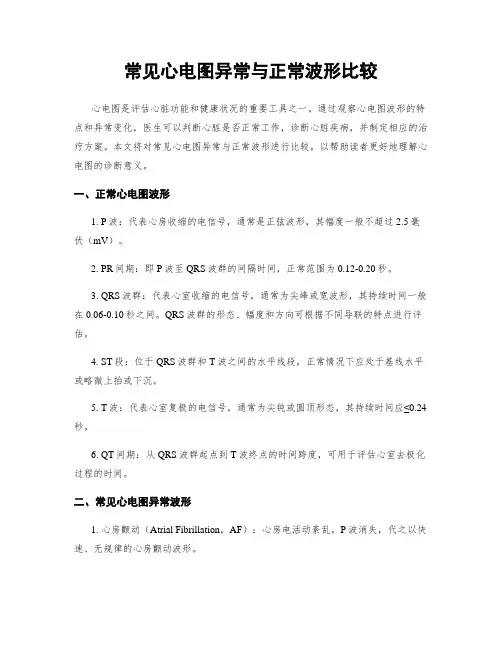

常见心电图异常与正常波形比较心电图是评估心脏功能和健康状况的重要工具之一。

通过观察心电图波形的特点和异常变化，医生可以判断心脏是否正常工作，诊断心脏疾病，并制定相应的治疗方案。

本文将对常见心电图异常与正常波形进行比较，以帮助读者更好地理解心电图的诊断意义。

一、正常心电图波形1. P波：代表心房收缩的电信号，通常是正弦波形，其幅度一般不超过2.5毫伏（mV）。

2. PR间期：即P波至QRS波群的间隔时间，正常范围为0.12-0.20秒。

3. QRS波群：代表心室收缩的电信号，通常为尖峰或宽波形，其持续时间一般在0.06-0.10秒之间。

QRS波群的形态、幅度和方向可根据不同导联的特点进行评估。

4. ST段：位于QRS波群和T波之间的水平线段，正常情况下应处于基线水平或略微上抬或下沉。

5. T波：代表心室复极的电信号，通常为尖钝或圆顶形态，其持续时间应≤0.24秒。

6. QT间期：从QRS波群起点到T波终点的时间跨度，可用于评估心室去极化过程的时间。

二、常见心电图异常波形1. 心房颤动（Atrial Fibrillation，AF）：心房电活动紊乱，P波消失，代之以快速、无规律的心房颤动波形。

2. 心房扑动（Atrial Flutter）：心房电活动快速有规律，产生“锯齿状”P波，通常以2:1, 3:1或4:1的比例与心室收缩（QRS波群）进行传导。

3. 心室早搏（Premature Ventricular Contractions，PVC）：心室提前收缩，P波消失，QRS波群宽于正常，常伴有明显的较大T波。

4. 心室颤动（Ventricular Fibrillation）：心室电活动紊乱，无规律、无节律的波形，且QRS波群无法识别。

5. 房室传导阻滞（Atrioventricular Block）：包括一度房室传导阻滞、二度房室传导阻滞和三度房室传导阻滞。

阻滞程度不同，P波与QRS波群的关系也会出现相应的改变。

正常心电图波形分析中常见的误识别现象及解决方法心电图（Electrocardiogram，简称ECG）是一种通过记录心脏电活动的曲线图来评估心脏功能的非常重要的诊断工具。

在正常心电图的分析过程中，常常会出现一些误识别现象，对于临床医生来说，正确识别这些误差非常关键，以避免误诊并准确评估患者的心脏健康状况。

1. P波误识别：P波是代表心房除极的波段，其主要特征是患者特有的逐渐增高和逐渐下降的形态。

然而，有时候P波可能被误识别为其他波形，例如T波、U波等。

造成P波误识别的原因可能是由于心前区脂肪层较厚，信号传导受阻。

解决方法：在分析心电图时，应仔细观察P波的形态，确认它是否具有典型的特征，并结合临床病史进行综合分析。

另外，如果怀疑误识别，可以使用不同导联进行重复观察以检验结果的一致性。

2. ST段误识别：ST段是在心脏除极和复极之间的时间段，在正常情况下应平坦且与基线水平相等。

然而，ST段也很容易被错误识别为异常。

常见的误识别现象包括ST段上升或下降、ST段呈水平移位等。

解决方法：在解读心电图时，应注意ST段与基线的相对关系。

如果怀疑ST段异常，可以通过改变导联或结合生理参数进行进一步评估，以减少ST段误识别的风险。

3. QRS波形误识别：QRS波形代表心室除极和复极，是心电图中最大的波形。

正常情况下，QRS波形应呈正常形态，持续时间应在0.06-0.10秒之间。

然而，在某些情况下，QRS 波形可能被误识别为异常，如QRS波形增宽、深倒逆等。

解决方法：对于QRS波形误识别，应结合患者的临床病史和其他心电图特征进行综合分析。

此外，还可以通过增加导联数或使用不同的滤波器来减少QRS波形误识别的风险。

总结起来，正常心电图波形分析中常见的误识别现象包括P波误识别、ST段误识别和QRS波形误识别。

为了准确识别这些误差，医生应仔细观察波形的形态特征，并结合患者的临床病史和其他心电图特征进行综合分析。

此外，使用不同导联或滤波器也可以帮助减少误识别的风险。
