西门子楼宇自控系统基本培训

•PLC基础概念与原理•西门子PLC硬件组成与选型•西门子PLC编程软件与编程语言•西门子PLC通信网络技术•西门子PLC控制系统设计实践•西门子PLC培训总结与展望PLC基础概念与原理PLC （Programmable Logic Cont…一种数字运算操作的电子系统，专为在工业环境应用而设计的。

要点一要点二发展历程从最初的顺序控制到现在的复杂过程控制，PLC 技术不断发展，功能日益强大。

PLC 定义及发展历程工作原理与特点工作原理PLC采用循环扫描的工作方式，执行用户程序并控制输出。

特点可靠性高、编程方便、组态灵活、安装方便、运行速度快等。

应用领域及市场需求应用领域PLC广泛应用于工业自动化领域，如机械制造、电力、交通、环保等。

市场需求随着工业自动化程度的提高，对PLC的性能和功能要求也越来越高。

0102 03S7-200 SMART系列经济型PLC，适用于小型自动化项目。

S7-300/400系列中高端PLC，适用于中大型自动化项目，具有强大的通信和扩展能力。

S7-1200/1500系列高端PLC，采用模块化设计，支持多种编程语言和通信协议，适用于复杂的自动化控制系统。

西门子PLC产品系列介绍西门子PLC硬件组成与选型硬件基本构成CPU模块电源模块输入模块输出模块通信模块负责执行程序指令，处理数据，控制输入输出等操作。

为PLC系统提供稳定可靠的直流电源。

将外部信号转换为PLC内部可识别的数字信号。

将PLC内部数字信号转换为外部设备可识别的控制信号。

实现PLC与其他设备或系统之间的数据通信。

电源模块功能具备过压、欠压、短路等保护功能，确保PLC 系统稳定运行。

CPU 模块功能具备高速处理能力，支持多种编程语言，内置丰富的指令集和函数库，提供实时时钟、中断处理等功能。

输入模块功能支持多种输入信号类型，如开关量、模拟量等，具备滤波、隔离等功能，提高信号抗干扰能力。

通信模块功能支持多种通信协议和接口类型，实现与上位机、触摸屏、变频器等设备的通信连接。

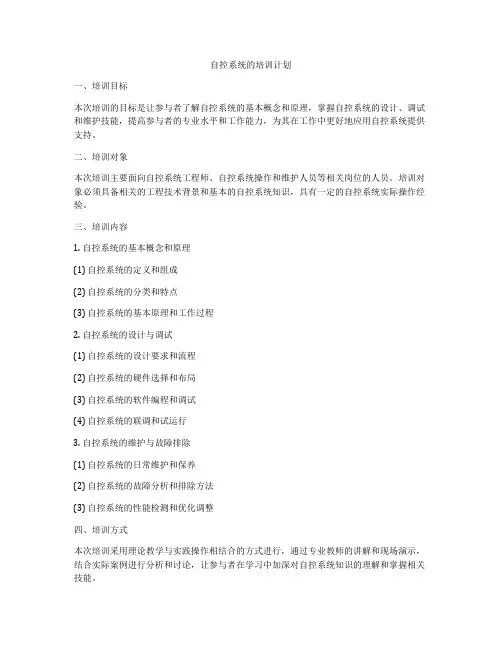

自控系统的培训计划一、培训目标本次培训的目标是让参与者了解自控系统的基本概念和原理，掌握自控系统的设计、调试和维护技能，提高参与者的专业水平和工作能力，为其在工作中更好地应用自控系统提供支持。

二、培训对象本次培训主要面向自控系统工程师、自控系统操作和维护人员等相关岗位的人员。

培训对象必须具备相关的工程技术背景和基本的自控系统知识，具有一定的自控系统实际操作经验。

三、培训内容1. 自控系统的基本概念和原理(1) 自控系统的定义和组成(2) 自控系统的分类和特点(3) 自控系统的基本原理和工作过程2. 自控系统的设计与调试(1) 自控系统的设计要求和流程(2) 自控系统的硬件选择和布局(3) 自控系统的软件编程和调试(4) 自控系统的联调和试运行3. 自控系统的维护与故障排除(1) 自控系统的日常维护和保养(2) 自控系统的故障分析和排除方法(3) 自控系统的性能检测和优化调整四、培训方式本次培训采用理论教学与实践操作相结合的方式进行，通过专业教师的讲解和现场演示，结合实际案例进行分析和讨论，让参与者在学习中加深对自控系统知识的理解和掌握相关技能。

五、培训计划1. 第一阶段：理论学习时间安排：2天内容：自控系统的基本概念和原理，自控系统的设计要求和流程，自控系统的维护与故障排除方法2. 第二阶段：实践操作时间安排：3天内容：自控系统的硬件选择和布局，自控系统的软件编程和调试，自控系统的联调和试运行，自控系统的日常维护和保养3. 第三阶段：案例分析时间安排：1天内容：结合实际案例进行自控系统设计与调试案例分析，自控系统故障排除和优化调整案例分析六、培训考核1. 理论知识考核：考核对象针对自控系统的基本概念和原理的理解和掌握情况2. 实际操作考核：考核对象针对自控系统的设计、调试和维护技能的应用情况3. 案例分析考核：考核对象对实际案例的分析和解决问题能力七、培训评价本次培训结束后，将对参与者进行培训效果的评价，包括理论知识的掌握情况、实际操作技能的应用情况和案例分析能力的表现等方面进行评价，以求达到良好的培训效果。

楼宇自控培训资料一、引言随着科技的不断发展，楼宇自控系统在现代建筑中扮演着越来越重要的角色。

它能够实现对建筑物内各种设备的自动化监控和管理，提高能源利用效率，降低运营成本，为人们提供更加舒适、安全和便捷的环境。

为了帮助大家更好地了解和掌握楼宇自控系统，本文将对其进行详细的介绍和培训。

二、楼宇自控系统的概述（一）什么是楼宇自控系统楼宇自控系统（Building Automation System，简称 BAS）是一种将建筑物内的各种机电设备，如空调、照明、电梯、给排水等，通过传感器、控制器、网络通信等技术进行集成和自动化控制的系统。

（二）楼宇自控系统的组成1、传感器：用于采集各种设备的运行状态和环境参数，如温度、湿度、压力、流量等。

2、控制器：对传感器采集的数据进行处理和分析，并根据预设的控制策略发出控制指令。

3、执行器：根据控制器的指令，对设备进行调节和控制，如调节阀、变频器、开关等。

4、网络通信：用于实现传感器、控制器和执行器之间的数据传输和通信，常见的通信协议有 LonWorks、BACnet 等。

（三）楼宇自控系统的工作原理传感器将采集到的设备运行状态和环境参数发送给控制器，控制器对数据进行处理和分析，并与预设的控制策略进行比较。

如果实际数据偏离了预设值，控制器就会发出控制指令，通过执行器对设备进行调节和控制，以使设备运行状态和环境参数恢复到预设范围内。

三、楼宇自控系统的功能（一）设备监控与管理1、实时监测设备的运行状态，如开启/关闭、运行/停止、故障/正常等。

2、记录设备的运行时间、维护周期等信息，便于进行设备维护和管理。

（二）能源管理1、根据室内外环境条件和人员活动情况，自动调节空调、照明等设备的运行参数，实现节能控制。

2、对能源消耗进行计量和统计，分析能源使用情况，为节能措施的制定提供依据。

（三）环境控制1、保持室内温度、湿度、空气质量等环境参数在舒适范围内，提高人员的工作和生活舒适度。

PLC定义与发展历程PLC定义可编程逻辑控制器（Programmable Logic Controller），一种数字运算操作的电子系统，专为在工业环境下应用而设计。

发展历程从1969年美国DEC公司研制出第一台PLC开始，经历了从简单到复杂、从低级到高级的发展历程，现已成为工业自动化领域的重要控制设备。

PLC工作原理及结构组成工作原理PLC采用循环扫描的工作方式，即按照用户程序存储器中存放的先后顺序逐条执行，直到程序结束，然后重新返回第一条指令，开始下一轮新的扫描。

结构组成主要由CPU、存储器、输入/输出接口、电源等部分组成。

其中CPU是PLC的核心部件，负责执行用户程序和系统程序；存储器用于存放用户程序和系统程序；输入/输出接口用于连接现场设备和外部设备；电源为PLC提供工作电压。

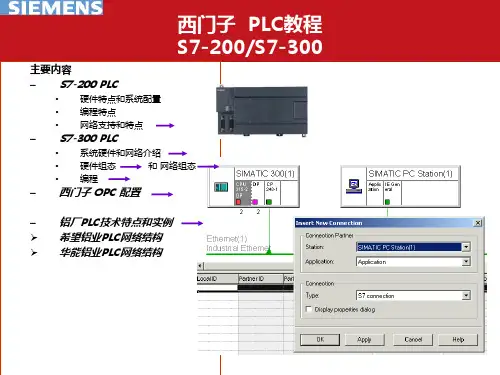

西门子PLC系列产品介绍•S7-200系列：西门子S7-200系列PLC是超小型化的PLC，它适用于各行各业，各种场合中的自动检测、监测及控制等。

S7-200系列的强大功能使其无论单机运行，或相连成网络都能实现复杂的控制功能。

•S7-300系列：西门子S7-300系列PLC是模块化小型PLC系统，能满足中等性能要求的应用。

各种单独的模块之间可进行广泛组合构成不同要求的系统。

与S7-200 PLC比较，S7-300 PLC采用模块化结构，具备高速（0.6~0.1μs）的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；一个带标准用户接口的软件工具方便用户给所有模块进行参数赋值；方便的人机界面服务已经集成在S7-300操作系统内，人机对话的编程要求大大减少。

•S7-400系列：西门子S7-400系列PLC是高性能的大型PLC系统，适用于中、大规模的控制项目。

S7-400系列PLC采用模块化设计，具有高性能的处理器和高速的数据处理能力，支持多种通信协议和网络连接方式，可实现复杂的控制功能和高级的数据处理任务。

自控系统培训计划一、培训概述自控系统是现代工业生产中必不可少的一部分，它涉及到自动控制、仪表、传感器、执行机构等多个领域的知识。

为了提高员工对自控系统的理解和运用能力，公司决定进行自控系统培训。

本次培训旨在加强员工对自控系统的认识，提高自控系统的应用水平，提升企业的核心竞争力。

二、培训目标1.了解自控系统的基本原理和结构；2.掌握自控系统中常见的控制器、传感器、执行机构等设备的使用方法；3.能够独立完成自控系统的设计、调试和维护工作；4.提高员工对自控系统的应用水平，为企业发展提供技术支持。

三、培训内容1.自控系统基础知识（1）自控系统的定义和分类；（2）自控系统的基本原理和结构；（3）自控系统中的常见术语和定义。

2.传感器及执行机构的使用（1）常见传感器的种类和原理；（2）传感器的安装和调试方法；（3）执行机构的种类和原理；（4）执行机构的安装和调试方法。

3.控制器的使用（1）PID控制器的基本原理和调试方法；（2）PLC控制器的基本原理和编程方法；（3）DCS控制器的基本概念和结构。

4.自控系统的设计与维护（1）自控系统的设计流程和方法；（2）常见自控系统的故障分析和排除方法；（3）自控系统的维护保养和管理方法。

四、培训方式本次培训采用理论教学和实践操作相结合的方式进行。

通过专业老师的讲解和实际操作，使员工能够熟练掌握自控系统的相关知识和技能。

1.理论教学培训老师对自控系统的相关基础知识、使用方法和实际应用案例进行讲解，以确保员工对自控系统有全面深入的理解。

2.实践操作通过实际案例的操作实践，使员工能够掌握自控系统的设计、调试和维护技能。

同时，可以帮助员工在实际操作中不断积累经验，提高自己的应用水平。

五、培训流程1.前期准备（1）确定参与培训的员工名单；（2）购买培训所需的实验材料和设备；（3）委派专业老师进行培训内容的准备和教学安排。

2.培训阶段（1）理论教学：10天；（2）实践操作：20天。

用户帐号用户帐号是对特定BLN网络上的Insight PCs和现场控制器（Field Panels)进行访问控制和安全管理的使用程序。

打开用户帐号在Insight主菜单中选择User Account（用户帐号）按钮。

则Accounts（帐号）窗口打开。

有关每个标签下的字段说明，看窗口说明一节的内容。

添加新的用户帐号您可以添加两种类型的帐号：Insight帐号和BLN帐号。

Insight帐号具有Insight PC 的访问权限，并且可以对操作员在Insight中所执行的任务进行定义。

BLN帐号具有对特定BLN网络上的现场控制器访问权限，并可以对操作员在现场控制器中所执行的任务进行定义。

创建前的准备为了创建某个用户的Insight帐号，该用户必须首先具备Windows NT的用户帐号，否则不能创建新的Insight帐号。

只有具备Windows NT用户帐号的用户才可以注册到工作站上。

Windows NT用户帐号可以在Windows NT的用户管理器下进行创建。

具体操作请参阅Microsoft Windows NT 工作站用户指南手册中有关用户管理器的介绍。

添加Insight帐号1. 选择Insight Account（Insight帐号）标签；只有激活Insight Account（Insight帐号）标签才能激活相应的菜单。

2. 在Account（帐号）菜单中选择New（新建）选项；3. 在子菜单中选择Insight Account（Insight帐号）；屏幕显示Add Insight Account（添加Insight帐号）对话框。

4. 完成Add Insight Account（添加Insight帐号）对话框中的相应字段设置：●User Name（用户名称）：Insight的用户登录名称。

可以按下拉箭头按钮，选择一个名称。

●Full Name（全名）：显示用户的全名。

在您选择User Name（用户名称）的时候，该用户的全名也会同时显示了出来。
