常用图例、花纹、符号

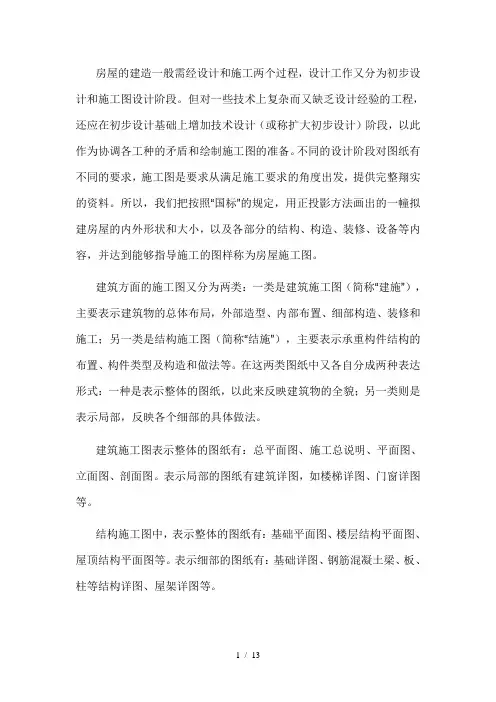

房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。

（2）设计总说明。

（3）建筑施工图。

（4）结构施工图。

（5）建筑装修图。

（6）设备施工图（简称“设施”），本书不做讨论。

阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。

5分钟看完施工图中常用符号及图例提示：为了使房屋施工图的图面统一而整洁，制图标准对常用的符号、图例画法做了明确的规定。

一、定位轴线1、定位轴线的作用（1）设计和读图时定位的重要依据；（2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号对非承重墙或次要承重构件，编写附加定位轴线。

2.定位轴线的编号（1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；（2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴的编号应标记在图案的左下方。

在两个轴之间，有些需要用附加轴来表示，附加轴用分数来编号。

（3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

定位轴线及编号方法附加定位轴线的编号详图的轴线编号二、索引符号与详图符号1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。

需要用详图表示的部分用索引符号标注，详图用详图符号标注。

2、画法：（1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直径均应以细实线绘制。

（2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位线，并以引出线引出索引符号，引出线所在的一侧为投射方向。

可以理解成类似于对文章中的字词等进行解释索引符号与详图符号三、标高符号1.立面是标注建筑物高度方向的尺寸形式，单位为米。

绝对高程:以青岛附近的黄海平均海平面为零测得的高度维度。

它仅用于施工总平面图。

相对标高:以建筑物底层室内地面为零点测出的高度尺寸。

建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高:指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

2、标高符号画法及标高尺寸标注（1）等腰直角三角形，细实线绘制，斜边上的高约3mm；（2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形(3)符号尖端应指音符高度的位置，一般向下或向上。

房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容:(1)图纸目录。

(2)设计总说明。

(3)建筑施工图。

(4)结构施工图。

(5)建筑装修图。

(6)设备施工图(简称设施”)，本书不做讨论。

阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙(柱、梁)、楼板层和地面、屋面、楼梯和门、窗等。

建筑施工图常用符号及图例房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。

（2）设计总说明。

（3）建筑施工图。

（4）结构施工图。

（5）建筑装修图。

（6）设备施工图（简称“设施”），本书不做讨论。

阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。

图纸常用符号及图例大全（收藏备查）一、定位轴线1、作用定位轴线是施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。

规定：主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号；对非承重墙或次要承重构件，编写附加定位轴线。

2、定位轴线的编号1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。

平面图上定位轴线的编号，宜标注在图样的下方与左侧。

在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。

3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时注明各有关轴线的编号，如下图所示。

二、索引符号与详图符号1）详细表示某些重要局部，需要另绘制其详图进行表达。

2）对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。

三、标高符号标高是标注建筑物高度方向的一种尺寸形式，以米为单位。

绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。

相对标高: 以建筑物底层室内陆面为零点测出的高度尺寸。

建筑标高: 指楼地面、屋面等装修完成后构件的表面的标高。

如楼面、台阶顶面等标高。

结构标高: 指结构构件未经装修的表面的标高。

如圈梁底面、梁顶面等标高。

四、引出线五、其他符号1、连接符号：对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。

连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

2、折断符号1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。

2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

3、对称符号当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。

4、指北针在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。

5、风向频率玫瑰图用来表示该地区常年的风向频率和房屋的朝向。

风的吹向是指从外吹向中心。

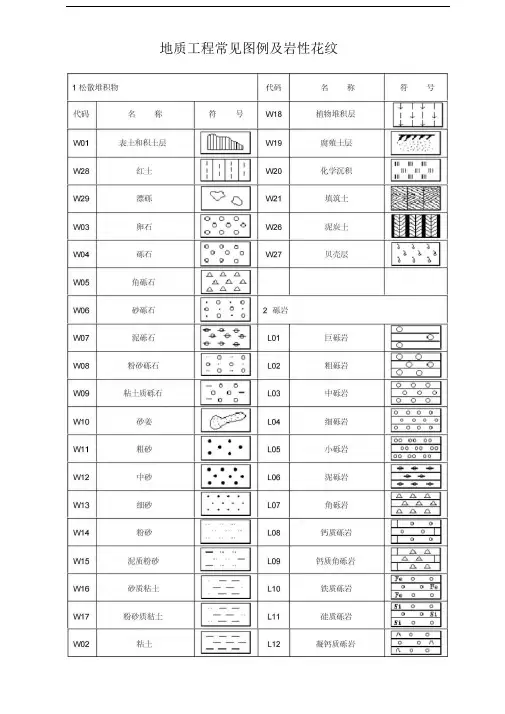

附件三 常用图例、花纹、符号①②③玻基橄榄质1.岩石特征成分、结构构造图例不等粒斑状似斑状等粒（花岗岩为例）英安质不等粒斑状片麻状巨厚层状厚层状中层状页片状枕状杏仁状珍珠状（球粒）火山弹火山泥球球泡流纹质薄层状球状石泡气孔斑点状集块岩屑晶屑玻屑浆屑（塑性玻屑）用于火山碎屑熔岩渗透状用于熔火山碎屑岩用于熔结火山碎屑岩① 国家技术监督局发布，GB958-89。

区域地质图图例（1∶50 000）。

②王京名主编，1997，1∶50 000区域遥感地质填图野外工作细则。

武汉：中国地质大学（武汉）江西遥感区调队。

③中国地质调查局，2001，DD2001-02。

1∶250 000区域地质调查技术要求（暂时行）227·眼球状分枝状网状香肠状雾迷状淤泥泥炭土冰水泥砾贝壳层植物堆积层沉积岩花纹人工堆积化学沉积腐殖土层填筑土粗砾岩中砾岩细砾岩含角砾砾岩228·铁质页岩铝土页岩含锰页岩含钾页岩油页岩粘土岩（泥岩）高岭石粘土岩水云母粘土岩蒙脱石粘土岩泥晶灰岩（泥状灰岩）页岩砂质页岩粉砂质页岩钙质页岩硅质页岩碳质页岩含碳质页岩凝灰质页岩砂质灰岩含泥质灰岩229·硅质灰岩礁灰岩（未分）含藻灰岩生物碎屑灰岩结晶灰岩白云质灰岩含燧石结核灰岩燧石条带灰岩结核灰岩页片状灰岩条带状灰岩斑点状灰岩碎屑灰岩角砾状灰岩砾状灰岩球粒灰岩瘤状灰岩竹叶状灰岩鲕状灰岩豹皮状灰岩亮晶灰岩粒泥灰岩颗粒灰岩串珠状灰岩泥粒灰岩泥灰岩砂质泥灰岩白云岩砂质白云岩泥质白云岩3.岩浆岩花纹角状白云岩硅质岩角闪紫苏辉石岩角闪透辉石岩斜长岩角闪辉石岩角闪二辉岩苏长岩辉长岩泥质灰岩230·辉石正长岩角闪正长岩黑云母正长岩石英正长岩英辉正长岩正长斑岩霞石正长岩霞石正长斑岩霞斜岩霓霞岩霓辉岩碳酸岩方解石碳酸岩白云石碳酸岩稀土碳酸岩煌斑岩混合角闪正长岩碎斑状花岗斑岩斜长煌斑岩花岗质伟晶岩231·辉长伟晶岩斑霞正长岩喷出岩熔岩花岗细晶岩角闪粗面岩黑云粗面岩石英粗面岩粗面斑岩粗安岩粗安斑岩响岩霞石响岩白石榴响岩黝方石响岩细碧岩角斑岩碱性粗面岩火山碎屑岩集块岩火山角砾岩凝灰岩232·流纹质晶屑玻屑凝灰岩流纹质玻屑凝灰岩流纹质浆屑凝灰岩流纹质岩屑玻屑凝灰岩流纹质岩屑晶屑玻屑凝灰岩流纹质沉集块岩流纹质沉集块角砾岩区域变质岩流纹质沉凝灰角砾岩流纹质沉角砾凝灰岩流纹质沉凝灰岩流纹质沉火山角砾岩凝灰质板岩（中性）绢云板岩绿泥板岩空晶板岩红柱石板岩千枚岩钙质千枚岩石英千枚岩绢云千枚岩绿泥千枚岩233·十字黑云片麻岩硅线二云片麻岩蓝晶云母片麻岩榴云片麻岩浅粒岩变粒岩变质砂岩长石石英岩石英岩角闪变粒岩黑云变粒岩紫苏钠长变粒岩斜长角闪变粒岩榴辉变粒岩橄榄变粒岩麻粒岩蓝晶石正长麻粒岩紫苏辉石长英麻粒岩辉石麻粒岩透辉石培长石麻粒岩234·石榴透辉硅灰石角岩含石英大理岩含磷大理石磷灰石大理岩蛇绿石大理岩滑石大理岩绿帘石大理岩方柱石大理岩透闪石大理岩阳起石大理岩黝帘石大理岩符山石大理岩符山石硅灰石角岩长英角岩辉绿角岩大理石大理石化灰岩白云质大理岩白云石大理岩菱镁石大理岩钠长大理岩硅灰大理岩石墨大理岩石榴石大理岩石榴石辉石大理岩镁橄榄石大理岩透辉石大理岩透辉石硅灰石大理岩镁橄榄石透辉石大理岩透辉石矽卡岩硅灰石卡岩矽石榴石卡岩矽透灰石石榴石卡岩矽条带状石榴石卡岩矽镁橄榄石硅镁石卡岩矽硬玉岩变流纹岩变安山岩变玄武岩235·矽角砾状石榴石卡岩矽混染岩闪长质混染岩玻化岩千糜岩花岗千糜岩绢云千糜岩网状混合岩角砾状混合岩雾迷状混合岩黑云斜长角砾状混合岩角闪雾迷状混合岩均质混合岩斜长角闪均质混合岩混合花岗岩236·绿泥石化高岭土化叶蜡石化滑石化蛇纹石化黄铁矿化褐铁矿化磁铁矿化黄铜矿化白云母混合花岗岩气成热液蚀变（多用于平面图，红色表示）5.常用岩石名称符号v v 辉长岩斜长石闪长岩石英闪长岩黑云母闪长岩正长闪长岩σδδο δβ ξδδv 辉长闪长岩Γ γ ηγ γκ γδ γβ 未分花岗岩花岗岩二长花岗岩白岗岩花岗闪长岩黑云母花岗岩ξγ η ηο Γο ξ γξ 钾长花岗岩二长岩石英二长岩斜长花岗岩类正长岩花岗正长岩浅成侵入岩βµδµγπι 辉绿岩辉绿玢岩闪长玢岩花岗斑岩细晶质岩石γιλπγδπηπ 花岗细晶岩石英斑岩花闪长斑岩二长斑岩ξπργρχ 正长斑岩伟晶质斑岩石花岗伟晶岩煌斑岩深成侵入岩237·其他常见岩石br cg ss ds st sh cr ms ls ml 角砾岩砾岩砂岩岩屑砂岩粉砂岩页岩粘土（泥）岩泥岩灰岩泥灰岩dol si sl ph sch gn og pg gnt 白云岩硅质岩板岩千枚岩片岩片麻岩正片麻岩副片麻岩变粒岩mi im mss hs mb tr sb ml pm 混合岩均质混合岩变质砂岩角岩大理岩碎裂岩构造角砾岩糜棱岩千糜岩脉岩符号石英脉酸性岩脉细晶岩脉伟晶岩脉中性岩脉辉长岩脉煌斑岩脉玢岩脉基性岩脉矿脉符号用元素符号()第四纪沉积相花纹6.第四纪堆积物成因类型及沉积相花纹冰碛冰水堆积湖积海积沼泽堆积化学堆积火山堆积成因类型及符号Q Q Q Q Q Q Q Q Q Q Q alpl pal el dl eld col dp ch s ca 冲积洪积洪冲积残积坡积残坡积崩积地滑堆积化学堆积人工堆积洞穴堆积238·7. 沉积构造图例帐篷构造有胶结物晶洞层状晶洞叠瓦构造钻穴潜穴生物扰动缝合线逆粒序核形石雹痕雨痕龟裂生物礁石膏假晶石盐假晶示底构造鸟眼构造平面遗迹收缩裂隙对称波痕不对称波痕沟模槽模重荷模碟状构造压刻痕变形层理8.化石图例无脊椎动物化石(未分)脊椎动物化石(未分)植物化石及碎片有孔虫叠层石笔石动物三叶虫苔藓动物珊瑚动物海绵动物古杯动物笑239·疑源类孢粉钙藻海绵骨针鱼类遗迹化石9. 地质体接触界线符号部分地段整合，部分平行不整合接触性质不明断层接触（用于柱状图）交错层理及倾斜方向片麻理产状角度不整合火山喷发不整合平行不整合（假整合）实测正断层(箭头指向断层面倾向,下同)实测逆断层倾向及倾角240·平移正断层平移逆断层实测走滑断层推测走滑断层断层破碎带剪切挤压带直立挤压带区域性断层韧性剪切带脆韧性剪切带实测复活断层推测复活断层早期剥离断层(英文字母为代号)晚期剥离断层(英文字母为代号、齿指向断层倾斜方向)逆冲推覆断层(箭头表示推覆面倾向)飞来峰构造构造窗隐伏或物探推测断层基底断裂背斜向斜复式背斜复式向斜箱状背斜箱状向斜梳状背斜梳状向斜短轴背斜短轴向斜倾伏背斜扬起向斜鼻状背斜穹窿隐伏背斜隐伏向斜背斜轴线向斜轴线复式背斜轴线复式向斜轴线箱状背斜轴线箱状向斜轴线梳状背斜轴线梳状向斜轴线短轴背斜轴线短轴向斜轴线倾伏背斜轴线扬起向斜轴线倒转向斜(箭头指向轴面倾斜方向)倒转背斜(箭头指向轴面倾斜方向)向形构造倒转背斜(箭头指向轴面倾向)倒转向斜(箭头指向轴面倾向)背形构造航、卫片解译断层241·12.标本和样品符号年龄样同位素组成样岩相标本微体化石样无脊椎动物化石脊椎动物化石植物化石242·。

地質圖元符號常有助於鑽探資料的記錄與解讀，本規範「工程地質圖元符號」主要是用在鑽孔柱狀圖上，以「目視判別」的結果為主。

目前國內各相關單位現行所使用之「工程地質圖元符號」並不一致，為建立一致之共識，並爭取廣泛的支持，本規範「工程地質圖元符號」乃依據我國中央標準局所制訂之國家標準「CNS6589」、「CNS6590」、「CNS 6591」等編訂之。

本次工程地質圖元符號之修訂工作，期配合行政院公共工程委員會之製圖手冊加以整合(如對照表備註所列)，而使「國土資訊系統自然環境基本資料庫分組—工程地質探勘資料庫」更能得到政府機關及工程實務界之支持與使用。

本規範將地質圖元分為「土壤或沉積物」、「沉積岩」、「變質岩」及「火成岩」等四大類，再將每一類圖元區分為「基本型」及「混合衍生與變異型」兩個類別，並將其分別表列。

對於某些業務，如果「基本型」之地質圖元符號即已夠用，那麼「混合衍生與變異型」之圖元符號，即可將其視為「備而不用」，如此將可有助於相關作業的簡化。

為了方便使用者選用圖元符號，我們也配合設計了分類代碼表。

「0」代表粗分類，如果相關資料只需記錄其為岩石或土壤，則可採用此粗分類記錄方式。

「奇數字首」的代碼，代表「基本型圖元」，「偶數字首」的代碼為「混合衍生及變異型圖元」。

因此，本規範「工程地質圖元符號」共可分為以下九大類:0、粗分類(基本型)1、土壤或沉積物類(基本型)2、土壤或沉積物類(混合衍生與變異型)3、沉積岩類(基本型)4、沉積岩類(混合衍生與變異型)5、變質岩類(基本型)6、變質岩類(混合衍生與變異型)7、火成岩類(基本型)8、火成岩類(混合衍生與變異型)工程地質圖元符號對照表0、粗分類(巨群組Mega-Group)基本型圖元符號1、土壤或沉積物類(Soil/Sediment)基本型2、土壤或沉積物類(Soil/Sediment)混合衍生與變異型3、沉積岩類(Sedimentary Rocks)基本型4、沉積岩類(Sedimentary Rocks)混合衍生與變異型5、變質岩類(Metamorphic Rocks)基本型6、變質岩類(Metamorphic Rocks)混合衍生與變異型7、火成岩類(Igneous Rocks)基本型8、火成岩類(Igneous Rocks)混合衍生與變異型*備註：為便於工程使用上簡化地層所需，並配合行政院公共工程委員會之製圖手冊圖例，建議使用之工程地質圖元符號如後二頁表列所示。

房屋的建造一般需经设计和施工两个过程，设计工作又分为初步设计和施工图设计阶段。

但对一些技术上复杂而又缺乏设计经验的工程，还应在初步设计基础上增加技术设计（或称扩大初步设计）阶段，以此作为协调各工种的矛盾和绘制施工图的准备。

不同的设计阶段对图纸有不同的要求，施工图是要求从满足施工要求的角度出发，提供完整翔实的资料。

所以，我们把按照“国标”的规定，用正投影方法画出的一幢拟建房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容，并达到能够指导施工的图样称为房屋施工图。

建筑方面的施工图又分为两类：一类是建筑施工图（简称“建施”），主要表示建筑物的总体布局，外部造型、内部布置、细部构造、装修和施工；另一类是结构施工图（简称“结施”），主要表示承重构件结构的布置、构件类型及构造和做法等。

在这两类图纸中又各自分成两种表达形式：一种是表示整体的图纸，以此来反映建筑物的全貌；另一类则是表示局部，反映各个细部的具体做法。

建筑施工图表示整体的图纸有：总平面图、施工总说明、平面图、立面图、剖面图。

表示局部的图纸有建筑详图，如楼梯详图、门窗详图等。

结构施工图中，表示整体的图纸有：基础平面图、楼层结构平面图、屋顶结构平面图等。

表示细部的图纸有：基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。

在房屋建造中，一套完整的施工图，根据其专业内容或作用的不同，包括如下内容：（1）图纸目录。

（2）设计总说明。

（3）建筑施工图。

（4）结构施工图。

（5）建筑装修图。

（6）设备施工图（简称“设施”），本书不做讨论。

阅读施工图时，应按先整体后局部，先文字说明后图样，先图形后尺寸等原则依次仔细阅读。

一、房屋的组成及其作用房屋建筑一般可分为民用建筑和工业建筑两大类。

各种使用功能的房屋，尽管他们在使用要求、空间组合、外形处理、结构形式、构造方式以及规模大小各有特点，但其基本的组成内容是相似的，构成他们的基本构配件通常有：基础、墙（柱、梁）、楼板层和地面、屋面、楼梯和门、窗等。
