磁性开关共同注意事项①设计注意事项／选定警告请确认产品规格。
使用规格范围外的负载时，易造成损毁和动作不良。
因超出规格范围使用所造成的损害，任何情况下都得不到保证。
用于互锁回路时的注意事项。
应用于具有可靠性需求的互锁信号磁性开关时，请设置预防故障的机械式保护功能，或者与除磁性开关之外的开关（传感器）并用等进行双重互锁。
另外，请进行定期检查，确认是否正常动作。
请勿对本体进行分解·改造（含PCB板更换）·修理。
可能会使人体受伤或造成事故。
注意在行程中间位置，请注意磁性开关的输出动作时间。
如果将磁性开关设置在行程中间位置，活塞通过时驱动负载，但如果活塞通过速度过快，磁性开关虽然动作，但时间会变短，负载可能不能充分动作。
可检出的最大活塞速度是：活塞速度快的场合，通过使用延迟功能（约200ms ）内置的磁性开关（D-F5NT 、F7NT 、G5NT 、M5NT 、M5PT 型），负载的动作时间可以延长。
另外，广域检测型的D-G5NB （动作范围35～50mm ）也可用。
其他型号请向本公司确认。
请注意气缸·执行元件间靠近时的情况。
带磁性开关的气缸·执行元件2个以上并行靠近使用的场合，请将缸筒·执行元件的间隔设计在40mm 以上。
（气缸·执行元件系列如果明确标明了允许间隔，请按所示的间隔值进行设置。
）由于双方的磁场干涉，有可能导致磁性开关的误动作。
使用磁性屏蔽板（MU-S025）或市场上销售的磁性屏蔽带也可以减轻磁场的干扰。
请确保维修保养空间。
设计时，请考虑维修保养作业所需的空间。
执行元件是指：气缸、气爪、摆动气缸、电动执行器·气缸等的驱动元件。
带磁性开关的气缸·执行元件，请勿安装于可能被脚踏的场所。
由于错误的踩踏、脚踢会施加过大的负载，可能导致产品损毁。
发生断线、或者为了确认动作而强制动作时，请做防止逆流电流流入的设计。
发生逆流电流时，可能会造成开关误动作或者损坏。
KGE1系列磁性开关使用说明书索引一、原理 (1)二、产品型号规格和结构 (3)三、主要技术参数 (6)四、永磁铁磁场源使用方法 (9)五、钢丝绳磁场源使用方法 (11)六、使用注意事项 (13)七、附图 (14)使用本产品之前，请仔细阅读全部说明，它会帮你解决许多问题。
一原理KGE1系列磁性开关，由湖北杭荣电气公司所研制，用于矿井单绳和多绳提升机作井筒开关，也适用于其他机械设备作磁性接近开关。
KGE1系列磁性开关是非机械接触式磁性接近开关。
它由磁传感器和电子电路及输出开关组成。
当磁性检测体永磁铁进入KGE1开关磁传感器的感应区域，靠磁场作用，KGE1开关动作，输出开关信号。
输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。
KGE1系列磁性开关有通用型和防爆型两类、四种型号产品：KGE1-1型磁性开关；KGE1-2型磁性开关；KGE1-3型和KGE1-4型保持式磁性开关。
KGE1-1型磁性开关，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。
静止作用时，处于转换状态，失去磁场作用，自动复位。
类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。
故又称其为磁性按钮开关。
KGE1-2型磁性开关，能识别磁场运动方向。
磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。
静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。
S-N极方向磁场过零不转换。
KGE1-3和KGE1-4型保持式磁性开关，其作用磁场形式不同。
KGE1-3型保持式磁性开关有两个状态，能保持。
当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。
即使失去外界磁场作用、开关失电、上电，仍保持此状态。
当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态。
直至下次自下而上动作。
S极磁场上下拨动3型磁开关，磁开关又能保持各个状态，类似用力上下拨动机械式钮子开关一下，又称其为磁性钮子开关。

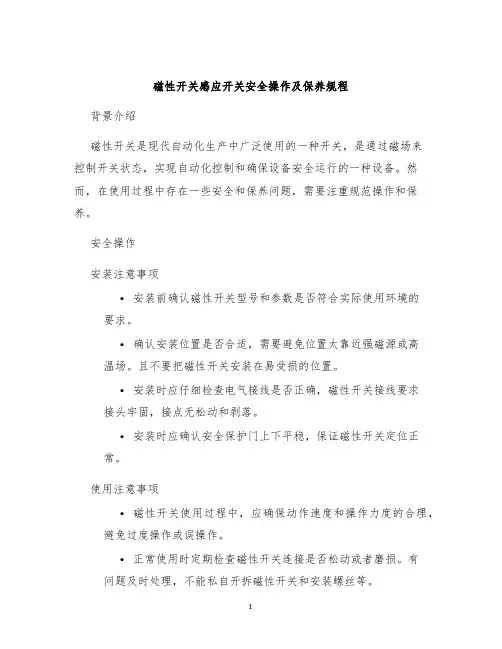

磁性开关感应开关安全操作及保养规程背景介绍磁性开关是现代自动化生产中广泛使用的一种开关，是通过磁场来控制开关状态，实现自动化控制和确保设备安全运行的一种设备。
然而，在使用过程中存在一些安全和保养问题，需要注重规范操作和保养。
安全操作安装注意事项•安装前确认磁性开关型号和参数是否符合实际使用环境的要求。
•确认安装位置是否合适，需要避免位置太靠近强磁源或高温场。
且不要把磁性开关安装在易受损的位置。
•安装时应仔细检查电气接线是否正确，磁性开关接线要求接头牢固，接点无松动和剥落。
•安装时应确认安全保护门上下平稳，保证磁性开关定位正常。
使用注意事项•磁性开关使用过程中，应确保动作速度和操作力度的合理，避免过度操作或误操作。
•正常使用时定期检查磁性开关连接是否松动或者磨损。
有问题及时处理，不能私自开拆磁性开关和安装螺丝等。
•禁止对磁性开关进行直接激光照射，避免造成损坏。
•禁止在磁性开关上堆积物品，以免磁性损伤影响设备正常运行。
维护注意事项•定期（一般3-6个月）进行检查保养；在设备无信号强迫情况下定期重新灵敏度调整。
•磁性开关外观有污垢需要及时清洗，不能随意擦拭或带有化学药品清理，否则会损坏其表面。
•在设备停用时，应切断磁性开关的电源；另外，雨水等潮湿环境可能会影响磁性开关地性能，需特别注意，并进行维护和保养。
•对于一些特殊的应用环境，需要借助外部保护装置或者改变磁性开关的使用方法，来提高磁性开关的运行稳定性和使用寿命。
结束语磁性开关感应开关在现代自动化生产中占有重要地位，但同时也需要加以注意安全和保养问题，尤其是在一些特定的工作场合环境中。
因此，在使用磁性开关时，我们应该清楚其使用规律和保养规程，及时避免问题并进行维护和保养，以确保磁性开关的正常使用，有效提高设备运行的可靠性和安全性。

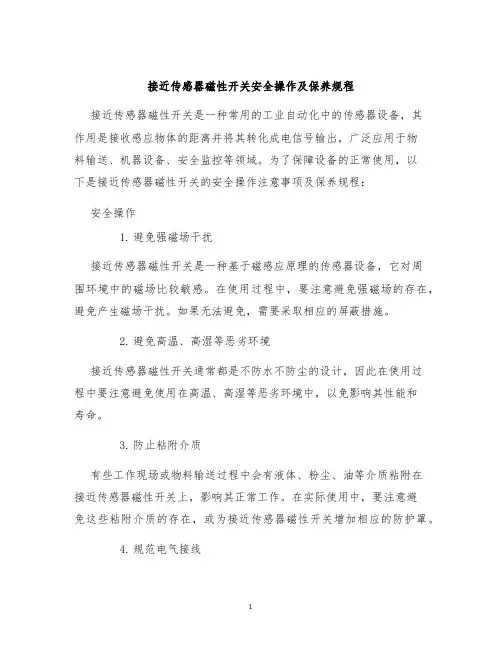

接近传感器磁性开关安全操作及保养规程接近传感器磁性开关是一种常用的工业自动化中的传感器设备，其作用是接收感应物体的距离并将其转化成电信号输出，广泛应用于物料输送、机器设备、安全监控等领域。
为了保障设备的正常使用，以下是接近传感器磁性开关的安全操作注意事项及保养规程：安全操作1.避免强磁场干扰接近传感器磁性开关是一种基于磁感应原理的传感器设备，它对周围环境中的磁场比较敏感。
在使用过程中，要注意避免强磁场的存在，避免产生磁场干扰。
如果无法避免，需要采取相应的屏蔽措施。
2.避免高温、高湿等恶劣环境接近传感器磁性开关通常都是不防水不防尘的设计，因此在使用过程中要注意避免使用在高温、高湿等恶劣环境中，以免影响其性能和寿命。
3.防止粘附介质有些工作现场或物料输送过程中会有液体、粉尘、油等介质粘附在接近传感器磁性开关上，影响其正常工作。
在实际使用中，要注意避免这些粘附介质的存在，或为接近传感器磁性开关增加相应的防护罩。
4.规范电气接线接近传感器磁性开关通常都要接电气线，为了保证其安全可靠使用，电气接线一定要符合相关的标准，接线端子应紧固可靠，接线处要保持整洁。
保养规程1.定期清洁保养接近传感器磁性开关在运行过程中，可能受到灰尘等颗粒物质的影响而发生故障，因此需要定期对其进行清洁保养，使用刷子或软布清理灰尘和污垢，避免积尘。
2.定期检查螺丝和线路为了保证接近传感器磁性开关的使用寿命以及安全可靠运行，需定期检查螺丝和线路有无松动、脱落等情况，检查损坏情况并及时更换。
3.预防电气故障通过定期对接近传感器磁性开关和线路进行清洁、检查、更换，可以预防电气故障的出现，避免设备损坏及产生不必要的经济损失。
4.定期检验校准定期检验和校准接近传感器磁性开关，保证其性能的准确性，以达到更可靠的感应效果以及更长的使用寿命。
总结接近传感器磁性开关作为一种常用的传感器设备，具有重要的应用价值，但在使用过程中也存在许多安全风险和故障隐患。
磁感应开关磁感应开关也叫感应开关，是用来检测磁场的传感器。
在当今电气一体化的设备中，检测气缸活塞运动位置的传感器，磁感应开关无疑是首要选择。
磁感应开关可分为有触点式（机械式）和无触点式（电子式）两种。
一、有触点式磁感应开关有触点式磁感应开关是通过内部机械触点的接通与断开来工作的感应开关。
1、工作原理有触点式磁感应开关内部的主要元件是磁簧管（也叫舌簧管）如图5.4所示。
磁簧管的两块簧片是由软磁金属材料制成。
软磁材料在磁场环境中非常容易被磁化，而离开磁场环境后也非常容易消磁。
磁簧管图 5.4 磁感应开关内部原理图与接线图感应开关安装在带有磁环的气缸上，气缸活塞移动到一定位置，当活塞上的磁铁处在磁簧管正下方时，磁簧管内部的两块弹片分别被磁化成N极与S极，两块弹片因异性相吸而连接在一起，从而使开关导通，如图5.5（a）。
磁簧管图5.5（a）磁铁处于磁簧管正下方（b）磁铁处于磁簧管的某一侧当磁铁处在磁簧管的某一侧时，磁簧管的两块弹片会被磁化成相同的N极或S极，两块弹片因同性相弃而离得更远，如图5.5（b）。
见图5.6，活塞向右运动，当磁环到A位置时，磁簧管被接通，磁环移到B 位置时，磁簧管断开，A—B区间称为动作范围。
活塞向左反向运动，当磁环移到C位置，磁簧管才接通，当继续左行至位置D时，磁簧管才断开，C—D区间也是动作范围。
有触点磁性开关的动作范围一般在5~12mm,与开关型号及气缸缸径有关。
如图中A—D与C—B区间，只有活塞向某一个方向运动才可使开关接通的区间，称为磁滞区间，此区间通常小于2mm。
除去磁滞区间的动作范围为最适合安装位置，其中间位置称为最高灵敏度位置。
图5.6 磁感应开关动作区间图磁环停止在最高灵敏度位置，开关动作稳定，不易受外界干扰。
若磁环停止在磁滞区间，则开关动作不稳定，易受外界干扰。
2、特点磁簧管内部充入惰性气体，触点在开闭时可避免产生火花，同时可减少火花引起的氧化、碳化，触点镀贵金属、耐磨。

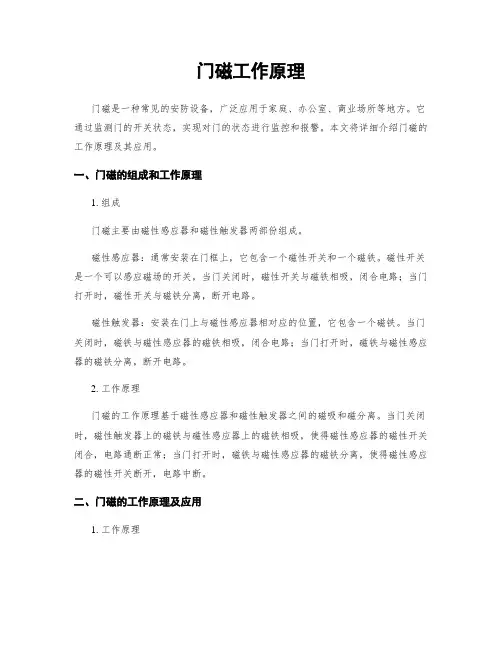

门磁工作原理门磁是一种常见的安防设备，广泛应用于家庭、办公室、商业场所等地方。
它通过监测门的开关状态，实现对门的状态进行监控和报警。
本文将详细介绍门磁的工作原理及其应用。
一、门磁的组成和工作原理1. 组成门磁主要由磁性感应器和磁性触发器两部份组成。
磁性感应器：通常安装在门框上，它包含一个磁性开关和一个磁铁。
磁性开关是一个可以感应磁场的开关，当门关闭时，磁性开关与磁铁相吸，闭合电路；当门打开时，磁性开关与磁铁分离，断开电路。
磁性触发器：安装在门上与磁性感应器相对应的位置，它包含一个磁铁。
当门关闭时，磁铁与磁性感应器的磁铁相吸，闭合电路；当门打开时，磁铁与磁性感应器的磁铁分离，断开电路。
2. 工作原理门磁的工作原理基于磁性感应器和磁性触发器之间的磁吸和磁分离。
当门关闭时，磁性触发器上的磁铁与磁性感应器上的磁铁相吸，使得磁性感应器的磁性开关闭合，电路通断正常；当门打开时，磁铁与磁性感应器的磁铁分离，使得磁性感应器的磁性开关断开，电路中断。
二、门磁的工作原理及应用1. 工作原理门磁通过监测门的开关状态，实现对门的状态进行监控和报警。
当门关闭时，门磁处于正常工作状态，电路通断正常，系统无报警；当门打开时，门磁检测到磁性感应器和磁性触发器之间的磁分离，电路中断，系统触发报警，发出警报信号。
2. 应用门磁广泛应用于各种场所，主要用于以下几个方面：（1）入侵报警系统：门磁作为入侵报警系统的重要组成部份，用于监测门的开关状态，一旦门被非法打开，系统会及时触发报警，提醒用户。
（2）防盗门监控：门磁可以安装在防盗门上，当防盗门被撬开或者破坏时，门磁会检测到门的开启状态，触发报警。
（3）门禁系统：门磁可以与门禁系统相结合，用于监测门的开关状态，确保惟独授权人员可以进入特定区域。
（4）商业场所安全：门磁可以用于商业场所的安全监控，例如商店的出入口、仓库的门等，一旦门被打开，门磁会触发报警，提醒工作人员。
三、门磁的优势和注意事项1. 优势（1）简单易用：门磁安装简单，使用方便，不需要复杂的设置和操作。
KSC1010A-1/220 防爆磁性接近开关说明书湖北杭荣电气有限公司一、概述本公司生产的KSC1010系列防爆磁性接近开关在吸取国内外类似开关的优点上，结合我国矿井提升机电控系统的实际需要并按照Q/WFL001-2005标准设计制造而成。
KSC1010系列防爆磁性接近开关为防爆特殊型结构，其标志为“ExsI”防护等级为IP54。
它采用磁感应原理，无碰撞且抗干扰能力强。
主要用于检测运动物体的位置，当运动物体上的磁钢通过时，接近开关输出触点闭合，离开时断开。
广泛适用于煤矿、化工、石油等有爆炸性危险的场所，是现代自动控制系统中的理想传感器。
型号KSC1010囗―1/220含义如下：一、工作原理KSC1010系列防爆磁性接近开关采用磁感应原理，经电子功率放大，以实现对外接电路的通断控制。
KSC1010系列防爆磁性接近开关与KY35系列控制磁钢配合使用。
开关固定安装在需要控制的位置，磁钢直接安装在被控制的运动物体外侧，磁钢往返经过开关时驱动开关工作。
二、技术参数1、技术指标a、开关工作电压范围Ue：（AC、DC）10V～250V。
b、开关zui大工作电流Ie：（AC、DC）1Ac、开关额定容量：220Wd、开关接点形式：1代表：常开、2代表：常闭、3代表：一常开一常闭、4代表：方向记忆、5代表：一开一闭转换记忆式e、开关与磁钢之间zui快相对运动速度：15m/sf、开关与磁钢有效动作距离视磁钢大小而定，zui大动作距离160mm2、使用环境条件a、环境温度-20℃～50℃b、海拔不超过2000mc、周围空气温度为25℃时，zui大相对湿度不大于95±3%d、可在有溅水、尘埃、腐蚀性介质以及爆炸危险环境和无强磁场的工作环境三、尺寸、重量1、外形及安装尺寸：（如图1）2、重量：KSC1010A-1/220型 9.60千克、KSC1010B-1/220型 3.70 千克、KSC1010G-1/220型1.36 千克一、安装、调试1、开关安装前完好性检查开关接入电源输出到负载25W灯泡或小型继电器，将磁钢垂直对准开关中心线，在规定的有效距离内往返移动，开关能按接点形式工作，证明开关性能良好，如不能按开关接点形式工作，检查引出线是否接错。
磁性开关的工作原理-磁性开关的简介磁性开关的简介磁性开关是一种通过磁场信号来控制的线路开关器件，也叫磁控开关。
常用的磁性开关有单触点和双触点两种。
磁性开关意思就是通过磁铁来感应的，这个磁就是磁铁，磁铁也有好几种，市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。
外磁力消失后，两个簧片由于本身的弹性而分开，线路也就断开了。
因此，作为一种利用磁场信号来控制的线路开关器件，干簧管可以作为传感器用，用于计数，限位等等（在安防系统中主要用于门磁、窗磁的制作），同时还被广泛使用于各种通信设备中。
在实际运用中，通常用永久磁铁控制这两根金属片的接通与否，所以又被称为磁控管。
还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。
利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作。
磁性开关的工作原理这个磁就是指磁铁，包括市场上面常用的磁铁有橡胶磁、永磁铁氧体、烧结钕铁硼等。
开关就是干簧管了。
干簧管是干式舌簧管的简称，是一种有触点的无源电子开关元件，具有结构简单，体积小便于控制等优点，其外壳一般是一根密封的玻璃管，管中装有两个铁质的弹性簧片电板，还灌有一种叫金属铑的惰性气体。
平时，玻璃管中的两个由特殊材料制成的簧片是分开的。
当有磁性物质靠近玻璃管时，在磁场磁力线的作用下，管内的两个簧片被磁化而互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通。
磁性开关工作原理
磁性开关是一种利用磁场作用力来控制电路通断的装置。
它由磁体和触点组成。
磁性开关的磁体通常是由永磁体和线圈构成。
永磁体通常是一个直径较小且比较强的磁铁，它的作用是提供稳定的磁场。
线圈则是由导线绕成的线圈，当线圈通电时会产生磁场。
触点是由导电材料制成的金属片，它们安装在磁体附近，并且有固定触点和活动触点之分。
当磁性开关处于关闭状态时，触点之间会产生接触，电流可以流过触点。
当磁性开关处于关闭状态时，磁体的磁场会吸引金属触点，使之闭合。
这样，电流可以从电源流向负载，实现电路的通断控制。
当磁性开关处于断开状态时，磁体的磁场与触点不再产生吸引力，触点之间会弹开。
这样，电路中的电流会被阻断，负载将无法获得电源供电。
磁性开关的工作原理可以通过磁场的作用力来实现电路的开闭。
当磁体和触点之间的磁场强度足够大时，触点将会闭合；而当磁场强度不够大时，触点则会断开。
通过控制磁体的磁场强度，可以实现对电路的准确控制。
总的来说，磁性开关通过运用磁场的作用力控制触点的开闭，
从而实现电路的通断控制。
这种工作原理可以应用于各种需要对电路进行控制的场合，例如家电控制、自动化控制等。
磁性开关工作原理
磁性开关是一种利用磁性力的开关装置。
其工作原理基于磁场的作用，当一个磁性物体靠近磁性开关时，磁场的影响会改变磁性开关内部的电气连接状态。
磁性开关通常由两个部分组成：磁铁和磁敏感元件。
磁铁一般是永磁体，产生的磁场可以用来控制开关的状态。
磁敏感元件一般是一个电磁线圈，或者是一个带有磁敏感材料的电路。
当没有外部磁场作用在磁敏感元件上时，电磁线圈内部没有电流通过，开关处于关闭状态。
当一个外部磁场靠近时，磁敏感元件会感应到磁场，并产生一定的电流。
该电流会经过适当的电路调节，进而控制开关的状态。
在磁敏感元件感应到足够的磁场时，电磁线圈内部的电流会达到阈值，开关打开。
而当外部磁场被完全去除时，磁敏感元件内部的电流会停止流动，开关关闭。
磁性开关的工作原理可以通过实验室的实验来验证。
通过在一个磁敏感线圈上放置一个磁铁，可以观察到线圈中电流的变化，从而验证开关的状态。
磁性开关具有很多应用领域。
例如在电子设备中，可以使用磁性开关来感应设备的开关状态，如电源开关、屏幕开关等。
在工业中，磁性开关可以用来检测机器的运行状态，如机器的开关状态、停止状态等。
另外，在安防系统中，磁性开关可以用
来监测门窗的开闭情况。
总之，磁性开关的工作原理简单可靠，因此在许多领域都有广泛的应用。

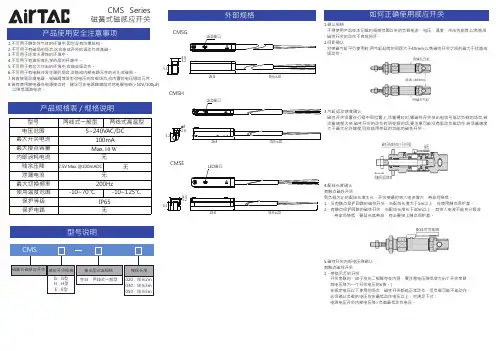

磁性开关使用注意事项
一、使用注意事项
1）安装时，不得给开关过大的冲击力，如打击、抛扔开关等。
2）避免在周围有强磁场，大电流（象大型磁铁、电焊机等）的环境中使用磁性开关。
不要把连接导线与动力线并在一起。
3）不宜让磁性开关处于水或冷却液的环境中。
如需在这种环境中使用，可用盖子加以遮挡。
4）配线时，导线不宜承受拉伸力和弯曲力。
用于机械手等可动部件场合，应使用具有耐弯曲性能的导线，以避免开关受损伤或断线。
5）磁性开关的配线不能直接接到电源上，必须串接负载。
6）负载电压和最大负载电流都不要超过磁性开关的最大允许容量，否则其寿命会大大降低。
7）带指示灯的有触点磁性开关，当电流超过最大电流时，发光二极管会损坏；若电流在规定范围以下，发光二极管会变暗或不亮。
8）对直流电，需分正负极，若接线接反，开关可动作，但指示灯不亮。
二、开关在气缸上的安装注意事项
1）从安全考虑，两磁性开关的间距应比最大磁滞距离大3mm。
2）磁性开关不得安装在强磁场设备旁（如电焊设备等）。
3）两个以上带磁性开关的气缸平行使用时，为防止磁性体移动的互相干扰，影响检测精度，两缸筒间距离应大于40mm。
4）活塞接近磁性开关时的速度v不得大于磁性开关能检测的最大速度vmax.该最大速度vmax磁性开关的最小动作范围lmin、磁性开关所带负载的动作时间tc之间的关系式为vmax=lmin/tc
5）开关时拧紧螺钉的力矩要适当。
力矩过大会损坏开关，力矩太小有可能使开关的最佳安装位置出现偏移。
磁性开关原理
磁性开关是一种基于磁性原理工作的开关装置。
它利用磁场的作用，当遇到磁场变化时，触发开关的状态改变。
磁性开关通常由磁铁和感应线圈两部分组成。
感应线圈是磁性开关中的主要元件，它通常包裹在一个绝缘材料中，形成一个线圈。
当线圈中没有电流通过时，磁性开关处于关闭状态。
但是，当线圈中有电流通过时，产生的磁场会改变线圈周围的磁场分布，这会导致磁铁与感应线圈之间的相互作用。
当磁铁靠近感应线圈时，由于磁场的作用，线圈中的感应电流会被激发出来。
这个感应电流产生的磁场也会相互作用于磁铁，使得磁铁受到一个由磁场产生的力的作用。
当磁铁与感应线圈之间的力达到一定程度时，磁性开关就会转换为开启状态。
相反地，当磁铁远离感应线圈时，感应电流会逐渐减弱，这会使得磁性开关回到关闭状态。
因此，磁性开关可以实现通过改变磁铁和感应线圈之间的相对位置来控制开关状态的转换。
磁性开关广泛应用于各种电子、电气设备中。
例如，它可以用于控制电路的开启和关闭，实现电路的自动控制功能。
另外，由于磁性开关本身不需要外部电源，也可以用作应急断电装置，保障设备和人员的安全。
总的来说，磁性开关是一种基于磁场的原理工作的开关装置，通过磁铁和感应线圈之间的相互作用实现开关状态的改变。
它
具有结构简单、可靠性高和使用灵活等优点，在实际应用中具有广泛的用途。
