三菱热敏电阻简介

热敏电阻 (NTC / PTC)Eu-RoHS1. 热敏电阻是….是对温度特别敏感的阻抗体(Thermally Sensitive Resistor)根据 温度变化阻抗值也变大的半导体。

. 热敏电阻是金属氧化物( Mn,Ni,Co等)种类，在高温下烤出来的 高品质陶瓷半导体，使用范围是 -50℃~+500℃不需要调节日常 温度，适用于常温。

因为形状小、特性稳定、高感应部件，所以一般用于家电及产业 机械的温度感应器或温度补偿用部品。

按图纸1一样分为3种类。

参考) 1. NTC[Negative Temperature Coefficient] 2. PTC[Positive Temperature Coefficient] 3. CTR[Critical Temperature Resistor]±×¸²2. 热敏电阻的特征1) 按照需求的形象可以缩小形象. 2) 能大量生产，价格便宜。

3) 阻抗值的范围是数ohm ~ 数百kohm，所以适用于电路。

4) 阻抗值的温度系数比 Pt, Ni, Cu等金属相比大于 5 ~ 15倍。

3. 热敏电阻经常用于温度感应器的原因。

原因是外形小、加工优秀、热敏电阻的阻抗值大、阻抗温度系数大、相对于 1 ℃的温度变化阻抗变化量大，所以薄线也可测 温度变化，信号层次高，电路可更改为简单，之所以价格便宜，并有电路分解能力等优点。

因这种原因电路的小型化，micro-processor IC普及进展，所以对热敏电阻的需求量越来越多。

4. Joinset 热敏电阻的优点1) 高精密性和温度变化的反映性。

2) ESD的强耐久性 3) 优越的环境耐久性 [例： 耐失性, 强热冲击等] 4) 满足Eu-RoHS3[Moisture resistance]2 1ΔR@25℃ ΔB(25/85)3[ESD – Air discharge test]2 1 [% ] 0 -1 -2 -3ΔR@25℃ ΔB(25/85)[% ]0 -1 -2 -3 0 250 500 Time [hr] 750 10001. P/N : 1005 10kΩ B3435K 2. Test condition: * MIL-STD-202 106G [MIL-PRF-23648E] * 85℃/85%RH/1000hrs 3. Spec. : △R & △B ≤ ± 3% of initial value¡â¡â1. P/N : 1005 10kΩ B3435K 2. Test condition: IEC 1000-4-2, polarity & 10 times 3. Spec. : △R & △B ≤ ± 3% of initial value051015 ESD [kV]202530※ 用Joinset自己的陶瓷造成技术和工程管理及设计技术确保优秀的竞争力Copyright ¨Ï2006热敏电阻　（ＮＴＣ　／　ＰＴＣ）热敏电阻各种类的基本结构和特征Ｅｕ－ＲｏＨＳ区 分 产 品 涂抹剂 ＳＭＤ 夼槟温度范围（∩） 应用范围 桠观照片Ｐｏｌｙｍｅｒ ，Ｇｌａｓｓ　怎－５０　￣１２５ Ｅｐｏｘｙ（埘 围）猗硝，貊 电酗榛酗 ＴＣＸＯ［ａｎａｌｏｇ］－５０　￣　１００ 亡 调 Ｅｐｏｘｙ 电磁炉 －５０　￣１８０ （耖驮 温） 锅炉水温感应器 Ｂａｒｅ－ｃｈｉｐ 遥控器 Ｇｌａｓｓ －５０　￣３００ 摄象机 ［Ｃｈｉｐ　ｉｎ　Ｇｌａｓｓ］ Ｇｌａｓｓ －５０　￣２５０ ［Ｄｉｏｄｅ　Ｔｙｐｅ］ Ｄｉｓｃ Ｅｐｏｘｙ 传真机 貊 ＆貊 电器容器 电器等躞幡预定－５０　￣１００ 诗电，雪 产业用 车， ６． 热敏电阻的基本特性及用语和定义　ㄧ　疰 温度的特性 扉镆 温度埘围内阻抗值和温度关系表示． Ｒ１＝Ｒ２　ｅｘｐ［Ｂ（１／Ｔ１－１／Ｔ２）］ Ｔ１，Ｔ２ 绝对温度（Ｋ） Ｒ１，Ｒ２　：　Ｔ１，Ｔ２ 时无负荷阻抗值（ｏｈｍ） Ｂ　：　Ｂ镝 数（Ｋ） 热敏电阻的阻抗温度变化特性 ㄨ　匍 负荷疰 值［з］ 荇诗 电流状态下的阻抗值。

热敏电阻参数
热敏电阻（Thermistor）是一种基于物理变化机理（如温度变化）变化的非线性电阻元件，是一种热敏电子元件。

它由一种特殊的绝缘制成，其中嵌入一小片汞的玻璃或者瓷的片子，在这一小片上覆盖了一层碳酸钙，然后用两个不锈钢网做两个接头，以便连接线环，最后卷上一层圆线，接电，它的温度特性是随着温度的升高，电阻值呈下降趋势。

热敏电阻的基本参数有四类：电阻值、电压限制、额定偏差、响应时间。

1) 电阻值：电阻值是表示热敏电阻在一定温度下电阻的大小，其取值范围一般在100欧姆～100K欧姆之间，而且一般以25℃时的电阻值作为基准进行参数说明；
2) 电压限制：指在热敏电阻的固定条件下，热敏电阻接受不同电压的情况下，它的稳定电阻值应该是多少；
3) 额定偏差：说明在热敏电阻常温下的真实电阻和额定电阻之间的差距；
4) 响应时间：热敏电阻的响应时间指的是在当温度发生变化的情况下，热敏电阻的电阻值从一种状态变为另一种状态所需要的时间，一般情况下，热敏电阻的响应时间越短越好。

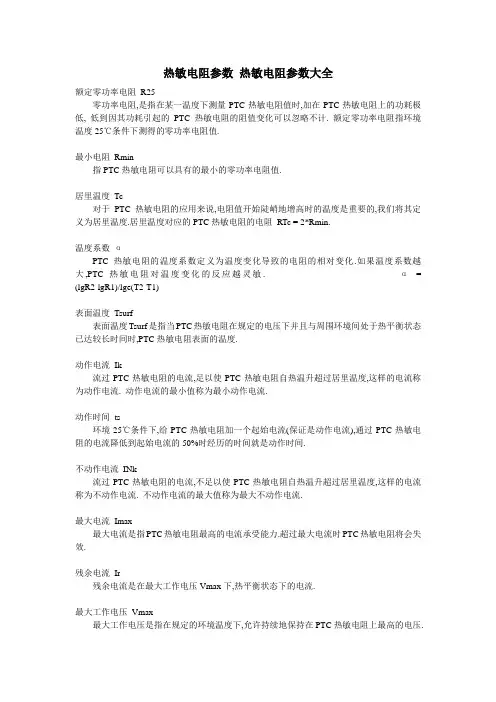

热敏电阻参数热敏电阻参数大全额定零功率电阻R25零功率电阻,是指在某一温度下测量PTC热敏电阻值时,加在PTC热敏电阻上的功耗极低, 低到因其功耗引起的PTC热敏电阻的阻值变化可以忽略不计. 额定零功率电阻指环境温度25℃条件下测得的零功率电阻值.最小电阻Rmin指PTC热敏电阻可以具有的最小的零功率电阻值.居里温度Tc对于PTC热敏电阻的应用来说,电阻值开始陡峭地增高时的温度是重要的,我们将其定义为居里温度.居里温度对应的PTC热敏电阻的电阻RTc = 2*Rmin.温度系数αPTC热敏电阻的温度系数定义为温度变化导致的电阻的相对变化.如果温度系数越大,PTC热敏电阻对温度变化的反应越灵敏. α= (lgR2-lgR1)/lge(T2-T1)表面温度Tsurf表面温度Tsurf是指当PTC热敏电阻在规定的电压下并且与周围环境间处于热平衡状态已达较长时间时,PTC热敏电阻表面的温度.动作电流Ik流过PTC热敏电阻的电流,足以使PTC热敏电阻自热温升超过居里温度,这样的电流称为动作电流. 动作电流的最小值称为最小动作电流.动作时间ts环境25℃条件下,给PTC热敏电阻加一个起始电流(保证是动作电流),通过PTC热敏电阻的电流降低到起始电流的50%时经历的时间就是动作时间.不动作电流INk流过PTC热敏电阻的电流,不足以使PTC热敏电阻自热温升超过居里温度,这样的电流称为不动作电流. 不动作电流的最大值称为最大不动作电流.最大电流Imax最大电流是指PTC热敏电阻最高的电流承受能力.超过最大电流时PTC热敏电阻将会失效.残余电流Ir残余电流是在最大工作电压Vmax下,热平衡状态下的电流.最大工作电压Vmax最大工作电压是指在规定的环境温度下,允许持续地保持在PTC热敏电阻上最高的电压.对同一产品而言,环境温度越高,最大工作电压值越低.额定电压VN额定电压是在最大工作电压Vmax以下的供电电压.通常Vmax = VN + 15%击穿电压VD击穿电压是指PTC热敏电阻最高的电压承受能力.PTC热敏电阻在击穿电压以上时将会击穿失效.。

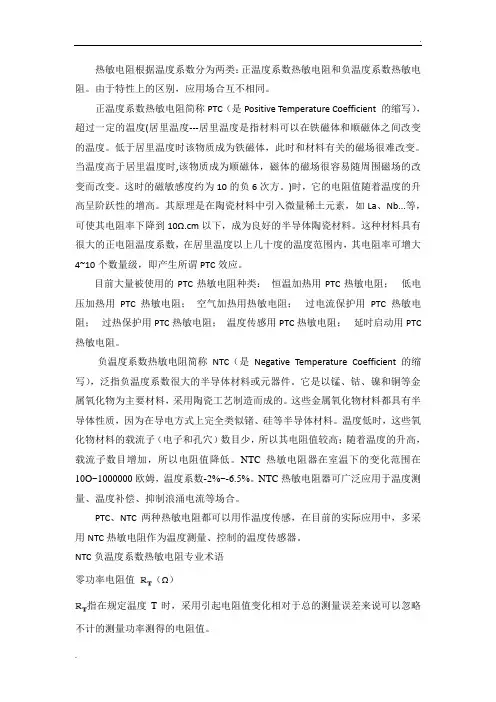

热敏电阻根据温度系数分为两类：正温度系数热敏电阻和负温度系数热敏电阻。

由于特性上的区别，应用场合互不相同。

正温度系数热敏电阻简称PTC（是Positive Temperature Coefficient 的缩写），超过一定的温度(居里温度---居里温度是指材料可以在铁磁体和顺磁体之间改变的温度。

低于居里温度时该物质成为铁磁体，此时和材料有关的磁场很难改变。

当温度高于居里温度时,该物质成为顺磁体，磁体的磁场很容易随周围磁场的改变而改变。

这时的磁敏感度约为10的负6次方。

)时，它的电阻值随着温度的升高呈阶跃性的增高。

其原理是在陶瓷材料中引入微量稀土元素，如La、Nb...等，可使其电阻率下降到10Ω.cm以下，成为良好的半导体陶瓷材料。

这种材料具有很大的正电阻温度系数，在居里温度以上几十度的温度范围内，其电阻率可增大4~10个数量级，即产生所谓PTC效应。

目前大量被使用的PTC热敏电阻种类：恒温加热用PTC热敏电阻；低电压加热用PTC热敏电阻；空气加热用热敏电阻；过电流保护用PTC热敏电阻；过热保护用PTC热敏电阻；温度传感用PTC热敏电阻；延时启动用PTC 热敏电阻。

负温度系数热敏电阻简称NTC（是Negative Temperature Coefficient 的缩写），泛指负温度系数很大的半导体材料或元器件。

它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。

这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。

温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。

NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。

NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。

PTC、NTC两种热敏电阻都可以用作温度传感，在目前的实际应用中，多采用NTC热敏电阻作为温度测量、控制的温度传感器。

一.热敏电阻常规知识1.热敏电阻2.NTC/PTC1.热敏电阻1.热敏电阻：电阻值随温度变化而变化的电阻。

2.NTC/PTCNTC（Negative Temperature Coefficient)负温度系数热敏电阻温度升高时，电阻值下降的热敏电阻。

PTC（Positive Temperature Coefficient)正温度系数热敏电阻温度升高时，电阻值上升的热敏电阻。

二. NTC热敏电阻制作制作流程图1. NTC热敏电阻制作流程图1.NTC热敏电阻制造热敏电阻制造流程图三.NTC热敏电阻结构与材料1.结构2.材料1.结构2.材料(1)包封料：阻燃硅树脂(2)热敏电阻本体：金属氧化物陶瓷(3)电极：Ag膏(4)焊料：Pb/Sn/Cu(5)引线：镀锡铜线四.NTC热敏电阻基本特性1.零功率电阻值2.B常数3.热耗散系数4.热时间常数5.最大稳态电流6.残余电阻值7.最大允许电容容量1.零功率电阻值在规定的温度下测得的热敏电阻器的直流电阻值。

温度没有特别的规定，就是指25 ℃。

15EBG4280460115D2-15@25℃(Ω)LG 品番抑制浪涌电流用零功率电阻值2. B 常数B 常数：反映热敏电阻的电阻值随着温度变化而变化敏感程度的指数。

B 常数越高热敏电阻的热敏感程度就越高。

3200EBG4280460115D2-15(K )LG 品番抑制浪涌电流用B常数3.热耗散系数热敏电阻耗散功率的变化与相应的温升值之比。

41EBG4280460115D2-15(mW/℃)LG 品番抑制浪涌电流用热耗散系数4.热时间常数热时间常数：表示热敏电阻热性能反应程度的常数。

热敏电阻自热后冷却其温升的63.2%所需要的时间。

没有特殊说明规定从25 ℃上升至85 ℃再下降。

70EBG4280460115D2-15时间(秒)LG 品番抑制浪涌电流用热时间常数5.最大最大稳态电流最大稳态电流：热敏电阻能够连续施加电流的最大值。

热敏电阻参数1. 概述热敏电阻是一种电阻随环境温度变化而变化的电子元器件。

它的阻值与温度呈现一定的线性或非线性关系，广泛应用于温度控制、温度测量和温度补偿等领域。

理解和熟悉热敏电阻的参数对于正确应用和选用该器件非常重要。

本文将介绍常见的热敏电阻参数及其意义。

2. 温度系数温度系数是指热敏电阻阻值随温度变化的变化率。

一般用温度系数符号α表示。

常见的温度系数有正温度系数（PTC）和负温度系数（NTC）。

•正温度系数（PTC）：阻值随温度升高而增大的热敏电阻。

其温度系数α通常大约在0.0025/℃至0.007/℃之间。

•负温度系数（NTC）：阻值随温度升高而减小的热敏电阻。

其温度系数α通常大约在-0.005/℃至-0.008/℃之间。

温度系数的正负值表示了热敏电阻的阻值与温度的变化趋势，可以根据具体应用需求选择合适的温度系数类型。

3. 额定阻值额定阻值是指在预定的环境温度下，热敏电阻的阻值。

一般以希腊字母Ω表示。

额定阻值是选用热敏电阻时非常重要的参数，它代表了在正常工作温度下的阻值状态。

热敏电阻的额定阻值通常在几十欧姆到几百千欧姆之间，具体数值根据具体型号和应用需求而定。

4. 额定功率额定功率是指热敏电阻所能承受的最大功率。

一般以瓦特（W）表示。

额定功率表示了热敏电阻在正常工作条件下所能耗散的热量。

热敏电阻的额定功率与尺寸和材料有关，一般在小于1瓦特到几瓦特之间。

在应用中，需要根据电流和电压等参数来计算所需要的功率，并选择合适的热敏电阻。

5. 热时间常数热时间常数（τ）是指热敏电阻对温度变化的响应时间。

热时间常数越小，热敏电阻对温度变化的响应越快。

反之，热时间常数越大，热敏电阻对温度变化的响应越慢。

热时间常数与热敏电阻的尺寸、散热条件等有关，一般在几毫秒到几十毫秒之间。

在应用中，需要根据温度变化的快慢来选择合适的热敏电阻。

6. 热敏特性曲线热敏特性曲线是热敏电阻阻值与温度之间的关系曲线。

热敏特性曲线可以分为线性曲线和非线性曲线。

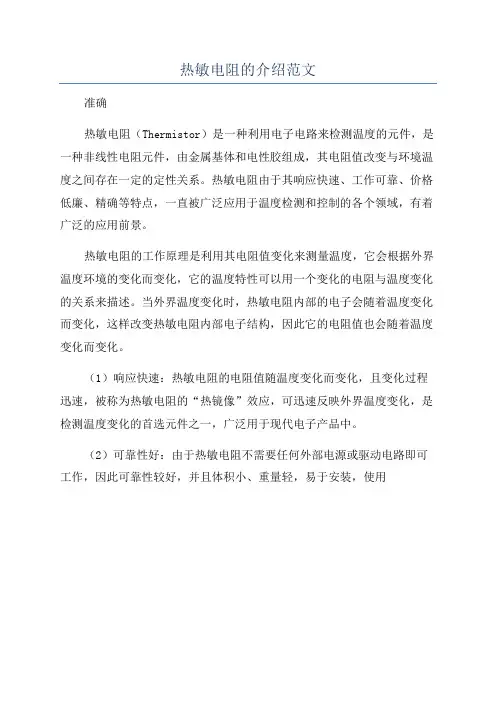

热敏电阻的介绍范文
准确
热敏电阻（Thermistor）是一种利用电子电路来检测温度的元件，是一种非线性电阻元件，由金属基体和电性胶组成，其电阻值改变与环境温度之间存在一定的定性关系。

热敏电阻由于其响应快速、工作可靠、价格低廉、精确等特点，一直被广泛应用于温度检测和控制的各个领域，有着广泛的应用前景。

热敏电阻的工作原理是利用其电阻值变化来测量温度，它会根据外界温度环境的变化而变化，它的温度特性可以用一个变化的电阻与温度变化的关系来描述。

当外界温度变化时，热敏电阻内部的电子会随着温度变化而变化，这样改变热敏电阻内部电子结构，因此它的电阻值也会随着温度变化而变化。

（1）响应快速：热敏电阻的电阻值随温度变化而变化，且变化过程迅速，被称为热敏电阻的“热镜像”效应，可迅速反映外界温度变化，是检测温度变化的首选元件之一，广泛用于现代电子产品中。

（2）可靠性好：由于热敏电阻不需要任何外部电源或驱动电路即可工作，因此可靠性较好，并且体积小、重量轻，易于安装，使用。

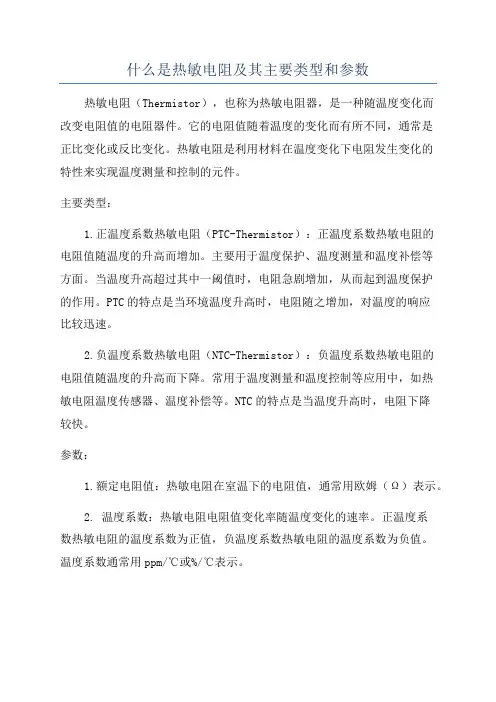

什么是热敏电阻及其主要类型和参数热敏电阻（Thermistor），也称为热敏电阻器，是一种随温度变化而改变电阻值的电阻器件。

它的电阻值随着温度的变化而有所不同，通常是正比变化或反比变化。

热敏电阻是利用材料在温度变化下电阻发生变化的特性来实现温度测量和控制的元件。

主要类型：1.正温度系数热敏电阻（PTC-Thermistor）：正温度系数热敏电阻的电阻值随温度的升高而增加。

主要用于温度保护、温度测量和温度补偿等方面。

当温度升高超过其中一阈值时，电阻急剧增加，从而起到温度保护的作用。

PTC的特点是当环境温度升高时，电阻随之增加，对温度的响应比较迅速。

2.负温度系数热敏电阻（NTC-Thermistor）：负温度系数热敏电阻的电阻值随温度的升高而下降。

常用于温度测量和温度控制等应用中，如热敏电阻温度传感器、温度补偿等。

NTC的特点是当温度升高时，电阻下降较快。

参数：1.额定电阻值：热敏电阻在室温下的电阻值，通常用欧姆（Ω）表示。

2. 温度系数：热敏电阻电阻值变化率随温度变化的速率。

正温度系数热敏电阻的温度系数为正值，负温度系数热敏电阻的温度系数为负值。

温度系数通常用ppm/℃或%/℃表示。

3. B值（B-Value）：热敏电阻特定温度范围内的温度系数的指数项。

B-Value可以用来估计热敏电阻的温度-电阻特性曲线。

常用的单位是K 或℃。

4.响应时间：热敏电阻的响应时间是指从温度变化到电阻值变化所需的时间。

响应时间越短，表示热敏电阻对温度变化的响应越快。

5.工作温度范围：热敏电阻能够正常工作的温度范围。

超出该范围，热敏电阻可能出现故障或性能下降。

6.最大功率：热敏电阻能够承受的最大功率。

超过该功率，热敏电阻可能会损坏。

总结起来，热敏电阻是一种具有温度-电阻特性的电阻器件，主要包括正温度系数热敏电阻和负温度系数热敏电阻两种类型。

它的主要参数包括额定电阻值、温度系数、B值、响应时间、工作温度范围和最大功率等。

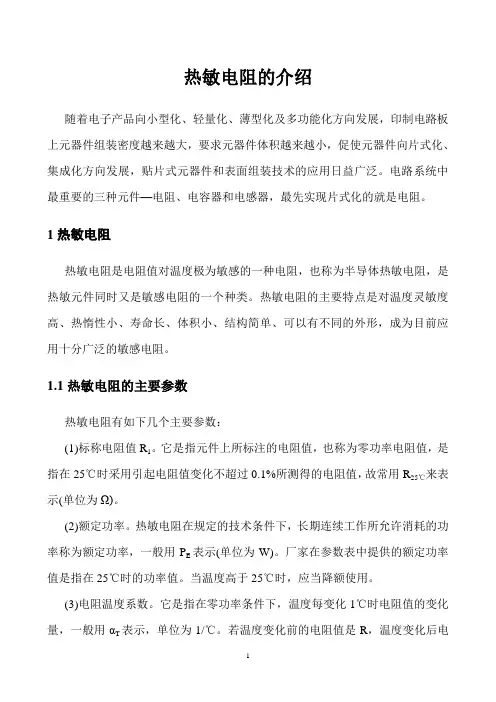

热敏电阻的介绍随着电子产品向小型化、轻量化、薄型化及多功能化方向发展，印制电路板上元器件组装密度越来越大，要求元器件体积越来越小，促使元器件向片式化、集成化方向发展，贴片式元器件和表面组装技术的应用日益广泛。

电路系统中最重要的三种元件—电阻、电容器和电感器，最先实现片式化的就是电阻。

1热敏电阻热敏电阻是电阻值对温度极为敏感的一种电阻，也称为半导体热敏电阻，是热敏元件同时又是敏感电阻的一个种类。

热敏电阻的主要特点是对温度灵敏度高、热惰性小、寿命长、体积小、结构简单、可以有不同的外形，成为目前应用十分广泛的敏感电阻。

1.1热敏电阻的主要参数热敏电阻有如下几个主要参数：(1)标称电阻值R1。

它是指元件上所标注的电阻值，也称为零功率电阻值，是指在25℃时采用引起电阻值变化不超过0.1%所测得的电阻值，故常用R25℃来表示(单位为Ω)。

(2)额定功率。

热敏电阻在规定的技术条件下，长期连续工作所允许消耗的功率称为额定功率，一般用P E表示(单位为W)。

厂家在参数表中提供的额定功率值是指在25℃时的功率值。

当温度高于25℃时，应当降额使用。

(3)电阻温度系数。

它是指在零功率条件下，温度每变化1℃时电阻值的变化量，一般用αT表示，单位为1/℃。

若温度变化前的电阻值是R，温度变化后电阻值的变化量为△R T，温度变化量为△T，则电阻温度系数可表示为αT=(△R T/R)△T。

(4)转变点温度。

一般指临界热敏电阻和开关型正温度系数热敏电阻的电阻—温度特性曲线上的拐点温度，通常用Tc表示，单位为℃或K。

转变点温度也称为居里点温度。

1.2热敏电阻的分类热敏电阻的种类繁多，按照电阻值温度系数分正温度系数热敏电阻(PTC)和负温度系数热敏电阻(NTC)两大类；按其阻值随温度变化的大小可分为缓变型(即线性)和突变型(即非线性)；按其受热方式不同可分为直热式和旁热式，按其工作温度范围可分为常温型(-55～315℃)、低温型(<-55℃)和高温型(>315℃)三大类；按所用材料可分为陶瓷热敏电阻、半导体(单晶)热敏电阻、金属膜热敏电阻、塑料热敏电阻、碳化硅(SiC)热敏电阻和玻璃态热敏电阻等；按其结构不同可分为棒状、球状、垫圈状、盘状、珠状、线管状、圆片、方片及薄膜与厚膜等热敏电阻；按其封装形式可分为传统引线式(适用于通孔式焊接)和贴片式(适用于表面组装)两种形式。

PTC热敏电阻1 概念：热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.热敏电阻按照温度系数的不同分为: 正温度系数热敏电阻(简称PTC热敏电阻)负温度系数热敏电阻(简称NTC热敏电阻)PTC热敏电阻根据其材质的不同分为: 陶瓷PTC热敏电阻有机高分子PTC热敏电阻目前大量被使用的PTC热敏电阻种类: 恒温加热用PTC热敏电阻过流保护用PTC热敏电阻空气加热用PTC热敏电阻延时启动用PTC热敏电阻传感器用PTC热敏电阻自动消磁用PTC热敏电阻2 基础知识PTC是Positive Temperature Coefficient 的缩写，意思是正的温度系数，泛指正温度系数很大的半导体材料或元器件。

通常我们提到的PTC是指正温度系数热敏电阻，简称PTC热敏电阻。

PTC热敏电阻是一种典型具有温度敏感性的半导体电阻，超过一定的温度(居里温度)时，它的电阻值随着温度的升高呈阶跃性的增高。

PTC热敏电阻组织结构和功能原理陶瓷材料通常用作高电阻的优良绝缘体，而陶瓷PTC热敏电阻是以钛酸钡为基，掺杂其它的多晶陶瓷材料制造的，具有较低的电阻及半导特性。

通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的：在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代，因而得到了一定数量产生导电性的自由电子。

对于PTC热敏电阻效应，也就是电阻值阶跃增高的原因，在于材料组织是由许多小的微晶构成的，在晶粒的界面上，即所谓的晶粒边界(晶界)上形成势垒，阻碍电子越界进入到相邻区域中去，因此而产生高的电阻，这种效应在温度低时被抵消：在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动。

而这种效应在高温时，介电常数和极化强度大幅度地降低，导致势垒及电阻大幅度地增高，呈现出强烈的PTC效应。

PTC热敏电阻制造流程将能够达到电气性能和热性能要求的混合物 (碳酸钡和二氧化钛以及其它的材料) 称量、混合再湿法研磨，脱水干燥后干压成型制成圆片形、长方形、圆环形、蜂窝状的毛坯。

热敏电阻器百科
热敏电阻器
热敏感的半导体电阻
热敏电阻器，是指对热敏感的半导体电阻。

其阻值随温度变化的曲线呈非线性。

中文名
热敏电阻器
外文名
thermistor
别名
半导体热敏电阻器
制成材料
单晶、多晶以及玻璃、塑料等
科技名词定义
热敏电阻器
中文名称：热敏电阻器
英文名称：thermistor
定义：电阻值随其电阻体温度的变化而显著变化的热敏元件。

所属学科：机械工程（一级学科）；仪器仪表元件（二级学科）；仪器仪表机械元件-敏感元件（三级学科）
展开查看更多。

热敏电阻名词解释
热敏电阻（Thermistor）：是一种特殊的电阻，其特性是电阻值随着温度变化而变化，其变化规律定律可以通过拟合函数来描述，一般为B 型曲线 。

热敏电阻可用于温度检测和测控中，它可以非接触式地测量物体的温度，也可用作温度保护元件。

热敏电阻也称热敏电阻器，是一种特殊的电阻元件，其特性是电阻值随着温度变化而变化，这种变化可以用B型曲线来描述。

热敏电阻由四个部分组成：铜丝、金属支架、绝缘材料和热敏材料。

热敏材料是一种特殊的金属氧化物，它的电阻值随温度变化而变化，最常用的是硅热敏电阻，它的电阻随温度的变化规律定律为B 型。

热敏电阻具有响应快速、测量精度高、性能稳定等特点，因此，它广泛应用于自动控制、测量、变频器、电脑等领域。

热敏电阻常用于温度传感和温度控制，例如：用于温度检测和测控，温度保护，温度控制器等。

它们还可以制造成复杂的温度传感器，用于测量多个温度值，如温度分布和温度梯度。

热敏电阻的精度一般划分为普通精度和特殊精度，其中普通精度最常用的规模是±1%，±2%，±5%，特殊精度则能达到更高，其规模为±0.2%~±0.5%。

热敏电阻还具有抗热损耗、阻力稳定、安装方便等特点，使其在温度检测和测控中得到广泛应用。

NTC 传感器装配/系统NTCGP , NTCRP, NTCDP 系列产品阵容NTCGP系列 树脂浸渍积层元素树脂浸渍型园形端子型NTCRP 系列 玻璃密封径向引线PPS 树脂外壳型 / 200°C耐热NTCDP系列 玻璃密封轴向引线PPS树脂成型系列油温传感器/带支架PPS 树脂成型系列油温传感器/带密封圈NTCDP 系列　玻璃密封轴向引线/面向家电、产机环氧树脂外壳型环氧树脂外壳螺丝固定型ABS 树脂外壳型REACH SVHC-FreeRoH SNTC传感器装配/系统NTCGP, NTCRP, NTCDP系列型号的命名方法NTC○P□□○□□□○○○○○○□□□系列名称结构分类装配产品B常数(K)B 常数容差(%)公称电阻值( )电阻容差(%)标准温度(°C)外装形状全长寸法电线绝缘材质电线尖端加工管理编号NTC 传感器F±1有效2位+10的幂F±1A–20G±2G±2B0H±3H±3C25J±5J±5D100K±10K±10X其他X其他B常数3A3000 to 30504A4000 to 40503B3051 to 31004B4051 to 41003C3101 to 31504C4101 to 41503D3151 to 32004D4151 to 42003E3201 to 32504E4201 to 42503F3251 to 33004F4251 to 43003G3301 to 33504G4301 to 43503H3351 to 34004H4351 to 44003J3401 to 34504J4401 to 44503K3451 to 35004K4451 to 45003L3501 to 35504L4501 to 45503M3551 to 36004M4551 to 46003N3601 to 36504N4601 to 46503P3651 to 37004P4651 to 47003Q3701 to 37504Q4701 to 47503R3751 to 38004R4751 to 48003S3801 to 38504S4801 to 48503T3851 to 39004T4851 to 49003U3901 to 39504U4901 to 49503V3951 to 39994V4951 to 4999结构分类G积层元素NTC热敏电阻D玻璃密封轴向引线NTC热敏电阻R玻璃密封径向引线NTC热敏电阻电线尖端加工A电线剥皮B带端子C带连接器Z其他电线绝缘材质A氯乙烯(耐热105°C)B交联氯乙烯(耐热105°C)C聚乙烯(耐热125°C)D硅E氟树脂F聚乙烯(耐热150°C)Z其他外装形状A ABS 树脂外壳型ø8.0mmB ABS 树脂外壳型ø6.8mmC ABS 树脂外壳型ø6.0mmD环氧树脂外壳型ø5.5mmE环氧树脂外壳型ø6.0mmF环氧树脂外壳螺丝固定型G PPS 树脂外壳型H PPS树脂成型系列/油温传感器J树脂浸渍型N复合型Z园形端子型X其他树脂浸渍型是产品全长其他是电线长度全长寸法A150mm 以下B151 to 300mmC301 to 500mmD501 to 800mmE801 to 1000mmF1000mm 以上NTC 传感器装配/系统NTCGP 系列（树脂浸渍积层元素）树脂浸渍型特点NTC传感器。

热敏电阻简介范文热敏电阻（Thermistor）是一种能够响应温度变化的电阻器件。

它的电阻值随温度的变化而发生变化。

热敏电阻可以分为正温度系数热敏电阻（PTC）和负温度系数热敏电阻（NTC）两种类型。

正温度系数热敏电阻是指其电阻值随温度的升高而增加的热敏电阻。

其特点是在温度升高时，电阻值迅速增加，并且增加的速度随温度的变化而变化。

正温度系数热敏电阻在温度控制、温度补偿、过热保护等方面被广泛应用。

负温度系数热敏电阻是指其电阻值随温度的升高而减小的热敏电阻。

与正温度系数热敏电阻相比，负温度系数热敏电阻在温度上升时电阻值的变化更加明显，且变化速度更快。

负温度系数热敏电阻常用于测量温度、温度补偿和温度控制等应用中。

热敏电阻的工作原理是基于材料的温度变化对电阻值的影响。

热敏电阻的电阻特性是由材料的温度系数决定的。

温度系数是指单位温度变化时电阻值的变化量。

正温度系数热敏电阻的温度系数为正值，而负温度系数热敏电阻的温度系数为负值。

热敏电阻一般由导电性较好的半导体材料制成，如氧化镍（NiO）、锌氧化物（ZnO）、氧化铁（Fe2O3）等。

这些材料具有良好的热敏特性，能够快速响应温度的变化。

为了增强这种响应能力，热敏电阻常常采用微小粒径的晶粒或薄膜形式。

热敏电阻的特点是灵敏度高，响应速度快，尺寸小，重量轻，可靠性好。

它具有温度测量范围宽、测量精度高、线性度好的优点，适用于多种温度测量和控制领域。

热敏电阻的应用非常广泛。

在工业领域，热敏电阻常被用于测量、控制和保护设备的温度，如电子设备、冰箱、空调等。

在医疗领域，热敏电阻可用于身体温度测量和监控。

在汽车领域，热敏电阻常被用于发动机温度控制、冷却系统的温度传感等方面。

除此之外，热敏电阻也被广泛应用于环境监测、食品加工、气象预测等领域。

总之，热敏电阻作为一种能够响应温度变化的电阻器件，在各个领域都发挥着重要的作用。

其优越的温度特性和可靠性使其在温度测量、温度控制和温度补偿等方面得到了广泛应用。

热敏电阻热敏电阻
热敏电阻是一种能够随着温度变化而改变电阻值的电子元件。

它的工作原理是基于材料的温度系数，即随着温度的升高或降低，材料的电阻值也会相应地发生变化。

因此，热敏电阻被广泛应用于温度测量、温度控制、电子温度补偿等领域。

热敏电阻的材料种类很多，常见的有铂、镍、铜、铁、锰、硅等。

其中，铂是最常用的材料之一，因为它的温度系数比较稳定，而且具有较高的精度和可靠性。

此外，热敏电阻的电阻值还受到材料的纯度、晶体结构、形状和尺寸等因素的影响。

热敏电阻的工作原理是基于热效应的。

当电流通过热敏电阻时，电流会产生热量，使得热敏电阻的温度升高。

随着温度的升高，热敏电阻的电阻值也会相应地增加。

反之，当温度降低时，电阻值也会下降。

因此，通过测量热敏电阻的电阻值，就可以得到当前的温度值。

热敏电阻的应用非常广泛。

在工业领域中，热敏电阻被用于温度控制、温度测量、电子温度补偿等方面。

在医疗领域中，热敏电阻被用于体温计、血压计等医疗设备中。

在家电领域中，热敏电阻被用于电热水器、空调、冰箱等家电产品中。

热敏电阻是一种非常重要的电子元件，它的应用范围非常广泛。

随着科技的不断发展，热敏电阻的性能和精度也在不断提高，为各行
各业的发展提供了有力的支持。
