当前位置：文档之家 › 特宽幅棉织物低碱冷轧堆前处理工艺

特宽幅棉织物低碱冷轧堆前处理工艺

  • 格式：pdf
  • 大小：124.33 KB
  • 文档页数：3

关 键词 ： 低碱 冷 堆 ； 煮练酶 ； 中薄织 物 ； 处理 前
中图分类号 ：Ｓ９ ． 文献标识码 ： 文章编号 ：０ ５ ９５ （０ ６０ —０ ２ ０ Ｔ １２ ５ Ｂ １０ — ３０ ２０ ） ０２ — ３ ９
众所 周 知 ， 轧 堆 前 处理 是 一 种 经 济 、 冷 环保 且
维普资讯
Ｖｏ ．８ Ｎ ． １ ｏ９ ２
２ ２
染
整
技
术
Ｓ ｐ２ ０ ｅ ．０ ６
特 宽 幅 棉 织 物 低 碱 冷 轧 堆 前 处 理 工 艺
张 靖 毅 ． 苏 生 （ 马 浙江誉华集团湖州誉华印染有限公司， 浙江湖州 ３００） １０１
事 染 整 生 产 、 术 管 理 和 新 产 品 、 工 艺 的研 究 技 新
的存在 ， 棉纤 维 的强 力 比原 来 大 大 的提 高 ． 且 使 而
维普资讯
９ 月 期
２ 工艺分析 ：
２ １ 规 格 、 种 ． 品
张毅： 幅织低冷堆处工 靖等 宽棉物碱车前理艺 特 Ｌ
重视。
碱 、双 氧水对 棉 纤维 及其 所 含 的杂 质 （ 如浆 料 、 果 胶、 蜡质 、 籽壳 等 ） 作 用 比较 温 和 ， 是在 去 除 棉 的 但 棉 纤 维上 的杂质 的 同时 ． 纤维 本身 也 已经 受 到 了 棉 损 伤 而且 随着天气 温度 的变化 、 置时 间 的长短 、 堆
１１ 低 碱 无 氧 堆 置 ．
以传 统 冷 轧 堆 的 高浓 度 碱 和 高浓 度 双 氧水 堆
置 的情 况 来看 ， 然 是在 室 温轧 碱 氧液 、 温堆 置 ， 虽 室
完 善 ，生物 酶 的高 效 性 、专 一性 、处 理 条 件 的温
和 性 和 生态 性 也 越 来 越 多 的 引 起 了许 多 印 染 厂 的
提 高 棉纤 维 的强 力 ， 改善 织 物 的手 感 ． 高 产 品 的 提
质量 ． 刻不 容缓
收 稿 日期 ：０ ６ ０ — ９ ２０ — ５ ０
双氧水 有 良好 的协 同作 用
整 个 工艺 中没 有 高 浓 度 烧 碱 和 高 浓度 双 氧水
作 者简 介 ： 靖 毅 ， ４ 岁 ， 南新 乡人 ， 工 程 师 ， 期 从 张 男， １ 河 总 长
相结 合 的高科 技 环保 产 品 ． 观为 白色 至微 黄无 尘 外 粒状物 ，Ｈ值 （ ｐ １％溶 液 ） １～ １ 之 间 ， 弱 碱性 ， 为 ０ １． ５ 呈
易溶 于水 。该 助 剂 的碱 性 比烧 碱 的碱性 弱 得 多 ， 而 且 在 高温 中释放 碱 性 比较温 和 ． 因此 漂液 中ｐ Ｈ值 的 大小 不会 对 棉纤 维 产生 强力 影 响 且 煮练 酶 １ ８ ８ 和
摘要 ： 对 纯棉 中薄织物 的冷 轧堆 前 处理 工艺进 行 了探 讨 和研 究 ， 出 了低碱 冷 轧堆 的堆 置 工 艺。通 过 提
大量 的试验 ． 选 出了能 符合 低碱 冷 轧堆 工 艺的 煮 练酶 ． 结 出 了适 用于 实际 大 生产 的低 碱 一 氧冷 轧堆 前 优 总 酶
处理 工 艺。
Ｎａ ＯＨ（ ０ １ ０％ ） １－ ０ ０ ２
（ ） 纯 棉 普 梳 府 绸 （ 纹 ２１ ，０ ４ ３ × １ 斜 ／ ）４ ｘ ０ １ ３ ７ ，６ ｍ， ２ ２ ６ｃ 以下 简称 斜纹 府绸 ； （ ） 纯 棉 普 梳 府 绸 （ 纹 １１ ，４ ｘ ０ １ Ｏ ２ 平 ／） ０ ４ ｌ ｘ ９ ，６ ｍ， ０ ２ ６ｃ 以下 简称平 纹府 绸 ；
液一 汽蒸 （０ ～ ０ １０ １ １℃，０ ６ ｉ） 热 水 洗 （０℃ ４ — ０ｍｎ一 ９ 以上 两格 、０℃以上 两格 ） 冷流 水一 烘 干 ８ 一
２３２ 工 艺 处 方 ．．
断纱 、 洞 出现 的可能 性几 乎 不存在 破
（ ） 堆淡 碱液 组 成 （／ ） １冷 ｇＬ ：
纤 维造 成潜 在 的损 伤 ． 后工 序 的 印染加 工 中 因张 在
力 （ 拉力 ） 或 的存 在 ， 分 有潜 在损 现 象 ， 而且 手感 较 硬 ， 重 的 严
影 响 了产 品 的质量 。 因此 ， 化和 改进 冷轧 堆 艺 ， 优
程 中 ．因所 用 是 高浓度 的烧碱 和 高浓 度 的双 氧水 ． 即便是 在 条件 比较 温 和 的低 温下 堆置 ． 是 会对 棉 还
复 的试 验 ．我们 选 择 了在 冷 轧 堆 工 艺 中不 用双 氧 水、 降低烧 碱 的用量 的低 浓度 碱冷 堆 。
１ ． 煮 漂一 浴法 汽蒸 处理 ２ 氧漂 煮练 酶 １ ８ ８ 是一 种生 物 酶技 术 与化 学 产 品
碱氧浓 度 的高低 不 同 ． 是 对棉 纤维 的受损 伤程 度 更 难 以控 制 在一定 的范 围 为 了减少 或 彻底 的 消除 这种 损伤 ． 经过 多 次反
我公 司是 以床 上用 品的 印染加 工 为 主 ． 了节 为 约 能 源 ． 低 消 耗 ． 多 棉织 物 的 前处 理 均 采 用 冷 降 大 轧 堆 前 处理 工 艺 。 于床 上 用 品多 为 中薄 织 物 ｆ 由 以 １ ． ｔ （０ Ｓ 纱 、． ｔ （０ Ｓ纱 为 主 ］ 纱 支 相 对 ４６ ｅ ４ ） ９７ ｅ ６ ） ｘ ｘ ， 较 细 ． 手 感 的 要求 高 在 采 用 冷轧 堆 前 处 理 的过 对
简 易 的短流 程 工艺 ．特 别 是 随着 能源 的 日趋 紧张 ， 许 多 印染厂 都 把大 力发 展 、 用和 优化 冷轧 堆 前 处 应 理工 艺做 为 首选 另 外 ．随着 国 内外 生 物 酶 技 术 的 不 断 发 展 和
１ 原 理
低 碱冷 堆工 艺实 际上 是分 两步 进行 的 ：

合集下载

棉梭织冷堆工艺

棉梭织冷堆工艺

棉梭织冷堆工艺
棉梭织冷堆工艺是一种高效的棉织物前处理工艺，其主要流程包括浸轧碱氧工作液后打卷堆置。

在浸轧过程中，采用高碱高氧用量，并在低温条件下通过长时间的堆置来实现对棉纤维的处理。

这个工艺的主要目的是破坏棉纤维中的果胶物质、蜡质、含氮物质、色素以及纱线上附着的棉籽壳中的油蜡、含氮物质、木质素等杂质的结构，从而实现棉织物的漂白和练漂。

此外，它还可以膨化和氧化经纱上的浆料，再通过水洗、搓揉等步骤去除杂质，达到所需的白度和毛效。

与传统的染缸煮漂工艺相比，冷堆前处理和高效水洗工艺能够实现棉及棉型针织布的连续性练漂加工，有效改善布面形态质量问题，提高半制品质量的稳定性和手感舒适，同时极大地提高染缸的染色效率。

此外，新型复合冷堆氧漂体系的研究也针对传统冷堆工艺中存在的问题进行了优化，实现了低强力损伤、高白度和良好的润湿性能。

请注意，棉梭织冷堆工艺的具体操作可能会因设备、助剂、堆置温度、时间和方式等因素而有所不同，因此在实际应用中需要根据具体情况进行调整和优化。

针织物冷轧堆前处理和染色工艺

针织物冷轧堆前处理和染色工艺

针织物冷轧堆前处理和染色工艺
编织物冷轧堆前处理和染色工艺是服装制造行业中重要的一环，
其在编织物生产过程中起着重要作用。

编织物冷轧堆前处理是一种针
织物工艺，它利用冷轧力将长丝与短丝给编织物上表面造成胶水波纹，改善了编织物表面和外观，增强了编织物的手感、柔软性和牢度。

编
织物冷轧前加工工艺的基本流程主要包括轧辊调宽熨烫、贴标、洗涤
和干燥等多个工序。

在编织物染色工艺方面，是指在染色床上以颜料的形式将纤维的
表面或内部进行染色，使其具有不同的色彩。

根据染色原料使用的不同，可以将染色分为植物染色和化学染色，植物染色既绿色又安全，
而且可以非常精确地控制色彩的稳定性。

化学染色则可以获得更立体
的色彩，染色效果艳丽，但存在一定的污染隐患。

总的来说，针织物冷轧堆前处理和染色工艺可以使编织物更具美感，也可以为编织物增强手感、耐磨性和延展性，所以是服装行业不
可或缺的一步。

棉织物生物酶冷轧堆前处理工艺研究

棉织物生物酶冷轧堆前处理工艺研究

棉织物生物酶冷轧堆前处理工艺研究

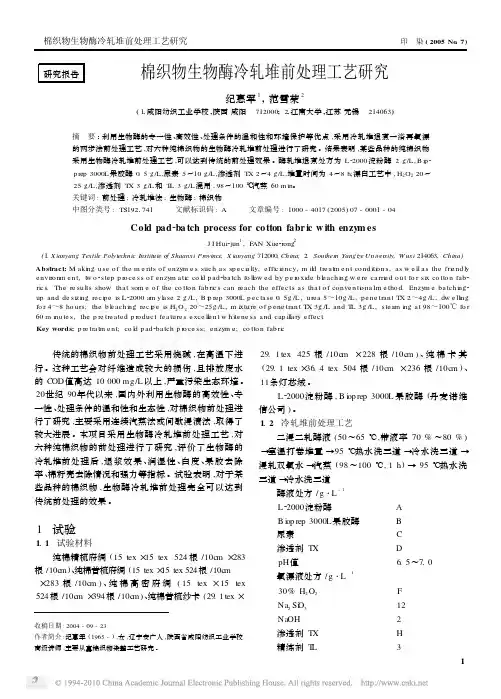

印 染 ( 2005 No. 7)
研究报告
棉织物生物酶冷轧堆前处理工艺研究
纪惠军 , 范雪荣
1 2
( 1. 咸阳纺织工业学校 , 陕西 咸阳 712000; 2. 江南大学 , 江苏 无锡 214063 )
摘 要 : 利用生物酶的专一性 、 高效性 、 处理条件的温和性和环境保护等优点 ,采用冷轧堆退煮一浴再氧漂 的两步法前处理工艺 ,对六种纯棉织物的生物酶冷轧堆前处理进行了研究 。结果表明 ,某些品种的纯棉织物 采用生物酶冷轧堆前处理工艺 ,可以达到传统的前处理效果 。酶轧堆退煮处方为 L 2 2000 淀粉酶 2 g /L , B ip 2
表 1 L 2 2000 淀粉酶用量对前处理效果的影响
L2 2000 淀粉酶用量 / g・L - 1 2 表明 ,果胶酶对果胶的去除效果很明显 ,果胶 酶用量越 高 , 果 胶 去 除 越 多 。当 果 胶 酶 用 量 0. 4 ～
0. 6 g /L时 ,白度 、 毛效及果胶去除都比较理想 , 故果胶
[1]
在退浆后烘干的织物上滴数滴 I KI和 I KI硼酸 2 2 2 2 溶液 ,根据试液的呈色 ,将退浆效果分为四个等级 : 优 2 棕黄色 (原色 ) , 良 2 里 黄外偏蓝 , 中 2 蓝色 , 差 2 紫 蓝或深 蓝色 。 1. 3. 2 果胶质含量 草酸铵萃取 2 咔唑比色法测定
1. 3. 3 润湿性
。
乳糖 、 木糖及其它糖类连接在其主链上作为支链 ,组成 多糖类的果胶质结构 ,把纤维素初生胞壁中的蛋白质 、 脂肪醇 、 脂肪酸及其脂类 、 蜡质等 , 通过其主链和支链 粘合 ,形成以果胶为骨架的庞大的疏水性网状层 。正 是这个疏水性网状层 ,极大地影响了染整加工 而成的碱性果胶酶 ,使用温度 65 ℃ 以下
染整工艺

染整工艺

1、特宽幅纯棉织物低碱冷轧堆前处理工艺2、粘亚麻混纺织物前处理--高效练漂新工艺实践3、纯棉织物低碱酶氧冷轧堆前处理工艺4、快速非烧碱煮漂工艺探讨5、纱线丝光时的纱线的含水率6、棉织物的退浆处理1、特宽幅纯棉织物低碱冷轧堆前处理工艺2009-06-01 来源: 印染在线点击次数：5摘要：探讨了纯棉中薄织物的冷轧堆前处理工艺。

选择合适的煮练酶进行了低碱冷堆．酶氧汽蒸的工艺实践。

总结出适用于实际大生产的低碱一酶氧冷轧堆前处理工艺。

主要对床上用品进行印染加工，棉织物的前处理均采用冷轧堆前处理工艺。

由于床上用品大多为中薄织物(以14.8rex、9.8tex纱为主)，纱支相对较细，对手感的要求高。

因冷轧堆前处理所用的烧碱和双氧水浓度均很高。

即便是在低温下堆置，还是会对棉纤维造成潜在损伤，而且手感变硬，严重影响产品质量。

因此，优化和改进冷轧堆工艺，对提高棉纤维的强力，改善织物的手感，从而提高产品的质量具有十分重要的意义。

1低碱冷堆工艺1．1低碱无氧堆置根据传统冷轧堆的情况来看，虽然是在室温轧碱氧液、堆置，碱、双氧水对棉纤维及其所含的杂质(如浆料、果胶、蜡质、棉籽壳等)的作用比较温和，但是在去除棉纤维上的杂质的同时，棉纤维本身也已经受到了损伤。

而且气温的变化、堆置时间的长短、碱氧浓度的高低不同，都会使棉纤维的受损伤程度难以控制。

为了减少或彻底消除这种损伤，我们采用在冷轧堆工艺中去除双氧水、降低烧碱用量的低碱冷堆工艺。

1．2煮漂一浴法汽蒸处理利用煮练酶188和双氧水良好的协同作用进行煮漂一浴法汽蒸处理。

氧漂煮练酶188外观为白色至微黄无尘粒状物，pH值(1％溶液)为10一11．5，呈弱碱性，易溶于水。

该助剂比烧碱的碱性弱得多，且在高温中释放碱性比较温和，不会对棉纤维产生较大影响。

因整个工艺中不存在高浓度的烧碱和双氧水，使棉纤维的强力得以保持，减少了断纱、破洞。

2工艺分析2．1织物规格267cm14．7／14．7524／283(斜纹二上一下)纯棉普梳府绸267cm14．7／14．7433／354(平纹一上一下)纯棉普梳府绸267cm14．7／18．4+36．9409／421双层布2．2传统冷轧堆工艺2．2．1工艺流程浸轧碱氧液一打卷堆置一热水洗(90℃以上两格、80℃以上两格)叫冷水洗一烘干一浸轧氧漂液(多浸一轧，轧车压力0．15MPa)一汽蒸(100—101℃、60min)一热水洗(90℃以上两格、80℃以上两格)一冷水洗一)烘干2．2．2工艺处方(1)冷堆碱氧液组成／g·L一1NaOH(100％)40—45H202(100％)14—16渗透精练剂10—15氧漂稳定剂8水玻璃4螯和分散剂4温度室温堆置时间／h20~24轧车压力／MPa0.15(2)氧漂液组址／g·L一1H202(100％)3~5渗透精练剂5氧漂稳定剂4水玻璃4螯和分散剂4pH值(NaOH调节)10~10．5温度室温2．3低碱冷轧堆工艺2。
