PDM设计管理操作规程

  • 格式：doc
  • 大小：8.08 MB
  • 文档页数：6

公司 浙大联科PDM

宁波浙大联科科技有限公司 1 PDM图纸管理操作规程

1 目的

制订PDM操作规范，确保图纸有效性、正确性。

2 范围

适用于研发部所有设计图纸的管理。

3 职责

3.1 研发部设计人员负责图纸归档和必要时图纸导出工作

3.2 研发部主管负责图纸审核和批准图纸导出工作

4 操作步骤与方法

本步骤分为四个阶段，一个备份：

1）自我设计阶段

2）归档阶段

3）修改阶段

4）打印阶段

注：上述过程循环

一：自我设计阶段

1.1 图纸保存

图纸自动保存到设计人员的个人目录中（Z盘）

1.2 图纸借用

1.2.1借用权限规则

1：对个人目录享有完全控制权限；

2：相互之间只读浏览；

3：在客户端电脑上建立其他人的映射盘；

1.2.2借用操作

1：打开我的电脑，进入其他设计人员工作区；

2：浏览图纸

3：如需修改，必须另存到个人工作区，才能修改；

 设计人员图纸借用操作具体步骤如下：

如吕工借用图纸文件：“30201024太阳能板座.dwg”，该图纸文件在戴工个人工作区中操作如下： 公司 浙大联科PDM

宁波浙大联科科技有限公司 2 1．吕工打开我的电脑，进入戴工个人工作区找到“30201024太阳能板座.dwg”；

2．打开“30201024太阳能板座.dwg”图纸另存到吕工个人工作区，再进行修改；

二：设计归档阶段

2.1 归档图纸

2.1.1 双击打开“浙大联科PDM”，

2.1.2 点击归档管理，在弹出的窗口中选择“文件类型”，点击“自定义扩展名”，在归档类型的文件后面填入相应的扩展名，并选择归档方式。

2.1.3 选中归档的图纸，并依次选择“批准人员”和“审核人员”，单击“导入”；

注意：所有归档图纸名称必须是图号加文件名；如：30201024太阳能板座；

2.1.4 待指定路径人员和批准人员都执行完归档操作后，系统会自动提示“归档完成”，设计人员点击“确定”即完成归档操作。

 设计人员归档操作具体步骤如下：

在归档过程中设计人员归档文件需要执行以下操作：

1．双点桌面“浙大联科PDM”，输入用户名与密码（用户名：user，密码：123），如下图所示：

2．点击归档管理，点击“自定义扩展名”，在归档类型的文件后面填入相应的扩展名；并选择归档方式。

注：只需在第一次归档时填入，以后都是默认设置，无需再填； 公司 浙大联科PDM

宁波浙大联科科技有限公司 3 XXX的扩展名具体如下：

二维图形：DWG；

三维图形：prt;asm;drw;prt.%d;asm.%d；

工艺文件：DOC；DWG；

更改通知单：DOC；

其他文件：DOC；XLS；DWG；

零件标准化：dwg;

技术标准化：doc;xls;dwg；

3．选择所要归档的文件与文件类型，如：选择文件为“30201024太阳能板座.dwg”，此图为二维文件，则文件类型为“二维图形”；如下图：

4．依次选择“批准人员”（XXX）和“审核人员”（XXX），单击“导入”，如下图：

5．正在归档审批中，请等待归档完成； 公司 浙大联科PDM

宁波浙大联科科技有限公司 4 6．归档完成，如下图：

在归档过程中指定路径人员和批准人员需要执行以下操作：

1. 指定路径人员（XXX）在收到以下的对话框后如图所示，

2. 点击“浏览”指定图纸归档的位置后，选择归档目录点击“确定”，如下图：

3. 批准人员（XXX）在收到对话框时点击“批准归档”即可完成归档，如下图所示：

4. 指定路径人员和批准人员均可以在执行归档的过程中拒绝归档。

三：设计修改阶段 公司 浙大联科PDM

宁波浙大联科科技有限公司 5 对于设计修改联科PDM提供两种方法，具体如下：

1）为了方便自己负责并归档的产品图纸的修改方便性，可将该产品归档文件

只读共享给该设计人员，设计人员可直接将要修改的图纸另存至个人目录，

进行修改；

2）审批导出进行修改，对于归档文件修改必须要由审核者同意后才能进行修

改；

 经双方协商最终确定XXX采用第二种方法，但审核者都是设计人员本人，具体操作如下：

3.3 图纸导出---工作需要图纸导出到个人目录中执行

1)在点击“设计管理”在所有的文件目录中找到需要导出的图纸，单击右键，

点击“导出到”在弹出窗口中指定导出的位置，

2）点击“个人目录”，指定文件导出位置；

3) 选择审核者（本系统中审核者即设计人员本人）；

4）点击“同意导出”，图纸会执行导出操作并有提示，如下图。

公司 浙大联科PDM

宁波浙大联科科技有限公司 6 四：打印管理

4.4图纸打印

4.4.1过程图纸

按照现有的方式打印；

4.4.2 生效图纸

为了确保生产图纸的正确性，设计人员必须先归档,然后由档案人员从PDM系统中打印生产图纸；

说明：

制订本操作规范需要所有图纸设计人员严格按照操作规范执行，从而确保图纸的正确性和数据的完整性；更好地保证设计质量。

合集下载

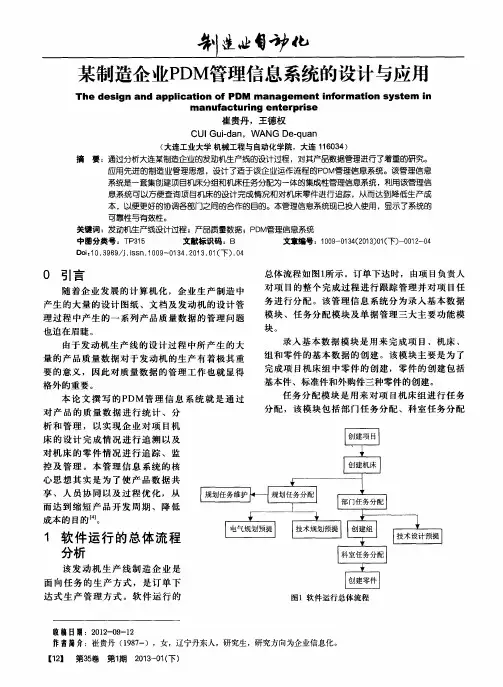

某制造企业PDM管理信息系统的设计与应用
