变频器相关知识点

一、 变频器的基本原理。变频器结构主要是由四部分组成，第一部分是进线整流单元，整流单元有二极管整流和晶闸管整流。第二部分是中间储能回路，为了获得比较平稳的中间直流电压设有平波电感和中间充电电容。为了保护中间电容的中间电容通常在中间回路上串接限流电阻，当充电电压升至电容的额定电压后将限流电阻短接掉。因此说电容的寿命是电容的充放电次数而不是使用时间的长短，因此对于变频器的工作不建议对变频器频繁的断电。第三部分是逆变回路，逆变回路的主要元器件是IGBT, 通过对IGBT导通角的控制实现其开关特性的快速关断和打开，使输出侧输出有规律的方波。第四部分是控制部分，是变频器的控制中心，实现对变频器的各种数据的监视、提取和通讯。

二、 变频器的选型。使用变频器后有以下优点：能减少生产设备的损耗和延长使用寿命从而使维修费用降低、通过提高工艺控制得到更好的质量、变速控制可以使产品产量上升、软起软停等在提高生产效率的同时节能降耗，所以变频器被大量的推广使用。根据变频器的安装方式有壁挂式和落地式两种，所以选择变频器须遵循以下的几个方面：

1. 选定使用的电压等级。根据需要选择380vac或是690vac。

2. 了解生产工艺的过程要求，通过工艺了解是否快速的启动转矩，对运行速度范围为多少，了解电机的负载是什么等等。

3. 根据技术要求选择电机。在满足工艺的要求下选择低速电机是合算的。 4. 综合上面的要点，根据变频器选型选择变频器。

由于电机输入电流与电机的转矩是线性关系的特点，选择变频器最主要的是根据Icontmax的值进行选择，Icontmax是表示40摄氏度下连续不过载的额定电流。Icontmax必须大于电机正常连续运行的值。

三、 变频器的保养与维护。变频器正确的保养和维护方式能够使变频器发挥最大使用效益，根据变频器的结构和要求的环境，我个人总结主要是以下几方面：

1. 保证变频器留有足够的空间供空气冷却，如果是多台变频器上下安装必须安装隔风板。

变频器转速和频率的公式关系

变频器在工业控制领域那可是个相当重要的角色，要说这变频器转速和频率的公式关系，咱可得好好唠唠。

先来说说啥是变频器。简单讲，变频器就是能改变电机供电频率的这么一个设备。通过改变频率，就能控制电机的转速啦。

那这转速和频率之间到底是个啥公式关系呢？其实啊，它们之间的关系可以用下面这个公式来表示：n = 60f / p 。这里的“n”表示电机的转速，单位是转每分钟（r/min）；“f”呢，就是电源的频率，单位是赫兹（Hz）；“p”则是电机的磁极对数。

比如说，有个电机磁极对数是 2，电源频率是 50Hz ，那根据这个公式算一下，转速 n 就等于 60×50÷2 = 1500（r/min）。

我之前在一个工厂里就碰到过这么个事儿。有台机器运转得不太对劲，速度老是不对。师傅们查来查去，最后发现问题就出在变频器上。原来啊，设置的频率不对，导致电机转速达不到要求，生产出来的产品都有瑕疵了。这可把大家急得够呛！后来经过仔细计算和调试，把频率调整到合适的值，电机转速正常了，机器也就欢快地运转起来，产品质量也有了保障。

再往深了说，这个公式关系可不是简单的数学计算，它在实际应用中有很多讲究。比如说，不同类型的电机，这个公式可能会有一些细微的差别。而且，在实际工作环境中，还得考虑负载的变化、电机的损耗等等因素。

有时候，我们在调试设备的时候，就得根据具体的情况，反复调整频率，观察电机转速的变化，找到那个最合适的点。这就像是在做一场精细的实验，每一个数据的变化都可能影响到整个生产过程。

总之，搞清楚变频器转速和频率的公式关系，对于工业生产中的设备调试、优化运行，那可是至关重要的。咱们可得把这个知识点牢牢掌握，才能在实际工作中应对自如，让机器都乖乖听话，为我们高效地工作！

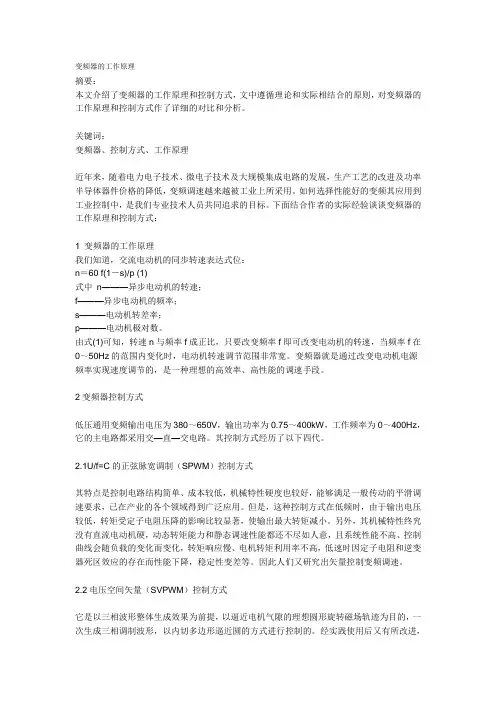

变频器的工作原理

摘要：

本文介绍了变频器的工作原理和控制方式，文中遵循理论和实际相结合的原则，对变频器的工作原理和控制方式作了详细的对比和分析。

关键词：

变频器、控制方式、工作原理

近年来，随着电力电子技术、微电子技术及大规模集成电路的发展，生产工艺的改进及功率半导体器件价格的降低，变频调速越来越被工业上所采用。如何选择性能好的变频其应用到工业控制中，是我们专业技术人员共同追求的目标。下面结合作者的实际经验谈谈变频器的工作原理和控制方式：

1 变频器的工作原理

我们知道，交流电动机的同步转速表达式位：

n＝60 f(1－s)/p (1)

式中 n———异步电动机的转速；

f———异步电动机的频率；

s———电动机转差率；

p———电动机极对数。

由式(1)可知，转速n与频率f成正比，只要改变频率f即可改变电动机的转速，当频率f在0～50Hz的范围内变化时，电动机转速调节范围非常宽。变频器就是通过改变电动机电源频率实现速度调节的，是一种理想的高效率、高性能的调速手段。

2变频器控制方式

低压通用变频输出电压为380～650V，输出功率为0.75～400kW，工作频率为0～400Hz，它的主电路都采用交—直—交电路。其控制方式经历了以下四代。

2.1U/f=C的正弦脉宽调制（SPWM）控制方式

其特点是控制电路结构简单、成本较低，机械特性硬度也较好，能够满足一般传动的平滑调速要求，已在产业的各个领域得到广泛应用。但是，这种控制方式在低频时，由于输出电压较低，转矩受定子电阻压降的影响比较显著，使输出最大转矩减小。另外，其机械特性终究没有直流电动机硬，动态转矩能力和静态调速性能都还不尽如人意，且系统性能不高、控制曲线会随负载的变化而变化，转矩响应慢、电机转矩利用率不高，低速时因定子电阻和逆变器死区效应的存在而性能下降，稳定性变差等。因此人们又研究出矢量控制变频调速。

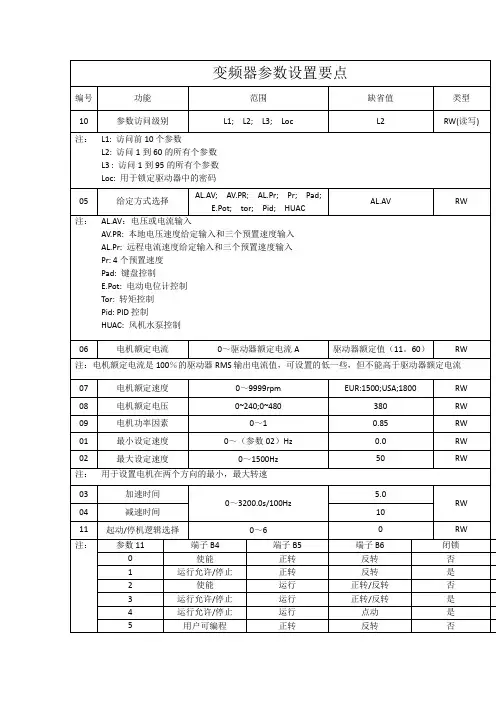

变频器参数设置要点

编号 功能 范围 缺省值 类型

10 参数访问级别 L1; L2; L3; Loc L2 RW(读写)

注： L1: 访问前10个参数

L2: 访问1到60的所有个参数

L3 : 访问1到95的所有个参数

Loc: 用于锁定驱动器中的密码

05 给定方式选择 AL.AV; AV.PR; AL.Pr; Pr; Pad;

E.Pot; tor; Pid; HUAC AL.AV RW

注： AL.AV：电压或电流输入

AV.PR: 本地电压速度给定输入和三个预置速度输入

AL.Pr: 远程电流速度给定输入和三个预置速度输入

Pr: 4个预置速度

Pad: 键盘控制

E.Pot: 电动电位计控制

Tor: 转矩控制

Pid: PID控制

HUAC: 风机水泵控制

06 电机额定电流 0～驱动器额定电流A 驱动器额定值（11。60） RW

注：电机额定电流是100％的驱动器RMS输出电流值，可设置的低一些，但不能高于驱动器额定电流

07 电机额定速度 0～9999rpm EUR:1500;USA;1800 RW

08 电机额定电压 0~240;0~480 380 RW

09 电机功率因素 0～1 0.85 RW

01 最小设定速度 0～（参数02）Hz 0.0 RW

02 最大设定速度 0～1500Hz 50 RW

注： 用于设置电机在两个方向的最小，最大转速

03 加速时间 0～3200.0s/100Hz 5.0 RW 04 减速时间 10

11 起动/停机逻辑选择 0～6 0 RW

注： 参数11 端子B4 端子B5 端子B6 闭锁

0 使能 正转 反转 否

1 运行允许/停止 正转 反转 是

2 使能 运行 正转/反转 否

3 运行允许/停止 运行 正转/反转 是

4 运行允许/停止 运行 点动 是

5 用户可编程 正转 反转 否 6 用户可编程 用户可编程 用户可编程 用户可编程
