分切机参数

第1篇

一、操作前的准备工作

1. 检查胶布分切机各部件是否完好，特别是刀片、导向轮、张力控制装置等关键部件。

2. 确认电源电压与设备要求相符，电源线、插头无破损。

3. 根据生产要求，提前准备好所需规格的胶布卷材。

4. 穿戴好劳动保护用品，如手套、护目镜等。

二、开机操作步骤

1. 开启电源，按下启动按钮，待胶布分切机运转正常后，方可进行操作。

2. 将胶布卷材按照设备设定的方向放置在放卷架上，确保胶布卷材与导向轮接触良好。

3. 调整张力控制装置，使胶布卷材在分切过程中保持稳定张力。

4. 根据生产需求，设置分切机速度、宽度、长度等参数。

5. 检查刀片与导向轮间隙，确保刀片锋利，避免划伤胶布。

三、分切操作步骤

1. 启动分切机，待胶布卷材进入分切区域后，开始分切操作。

2. 观察分切过程，确保胶布分切整齐、均匀。

3. 如遇分切不整齐、胶布破损等情况，应立即停机检查，调整刀片或导向轮。

4. 分切过程中，如需更换胶布卷材，应先关闭分切机，待胶布卷材停止转动后再进行更换。

四、收卷操作步骤

1. 分切完成后，关闭分切机，待胶布卷材停止转动。

2. 将胶布卷材从放卷架上取下，放置在收卷架上。

3. 调整收卷架的张力控制装置，确保胶布卷材在收卷过程中保持稳定张力。 4. 启动收卷机，将胶布卷材收卷成符合要求的胶布卷。

五、停机操作步骤

1. 关闭分切机，待胶布卷材停止转动。

2. 检查胶布卷材是否收卷整齐、均匀。

3. 关闭电源，拔掉插头，确保设备处于安全状态。

六、维护保养

1. 定期检查胶布分切机的各个部件，如刀片、导向轮、张力控制装置等，确保设备正常运行。

2. 定期清理分切机内部，保持设备清洁。

3. 定期更换磨损的部件，如刀片、导向轮等。

4. 按照设备说明书进行定期保养，确保设备使用寿命。

七、注意事项

1. 操作人员必须经过培训，熟悉胶布分切机的操作规程和设备性能。

2. 操作过程中，严禁触摸运转中的刀片、导向轮等部件，以免发生意外。

- 1 - 一、技术说明 1、整机数据 电流类型 AC 工作宽度 最大2550mm 频率 50HZ 膜料宽度 最大2550mm

电源电压 3AC380V 机器速度 最高800m/min;最低5m/min

控制电压 1AC220V;1DC 膜料材质 12—50um,PET CPP PE PAV 平膜和镀铝膜

装机容量 75KVA 机器噪音级 79dB(A)+/-2dB(A)

额定电流 108A

输入熔断丝 160A

2、放卷机

型号 AWKEG 25/13M 母卷卷芯材料 纸卷芯和钢卷芯 最大放卷直径 1300MM 母卷卷芯内经 3〞和6〞

最大放卷重 2500kg 母卷最小宽度 600mm

卷芯卡头 机械气动可胀卡头 母卷最大宽度 2700mm

卡头离地高度 最小350mm

3、纠偏装置

品牌 爱哈德和莱墨公司 扫描类型 切边扫描

型号 自动纠偏仪 可调行程 ±75mm

扫描仪 彩色线性传感器 调节方式 手动调节；自动调节

4、主机

分切系统 刀片在槽沟内分切 刀坐 5个（可手动调节）

下刀轴 可摆出（自重300kg） 分切宽度 最小180/260mm

5、收卷机 收卷理念 采用独立收卷站配中心驱动收卷

1#收卷侧收卷站布置 2#收卷侧收卷站布置

收卷站个数 2个收卷站18Nm 收卷站个数 收卷站1：27Nm，收卷站2：18Nm

驱动方式 驱动一侧 驱动方式 收卷站1驱动两侧，收卷站2驱动一侧

最小分切宽度 180mm 最小分切宽度 收卷站1切260mm，收卷站2切180mm

最大膜卷重量 1000kg 最大膜卷重量 收卷站1：2000kg，收卷站2：1000kg

成品膜直径 最小300mm,最大1200mm 成品卷直径 最小300mm,最大1200mm

卷芯内径（纸） 3〞和6〞 卷芯内径 3〞和6〞 - 2 - 6、 开机前的检查项目 电源电压 380V 气压 0.75—0.8Mpa

二、 各个传动棍的作用介绍 1、被动导纸辊：被动导纸辊：被动导纸辊对膜卷的传送起导向的作用，一般均缠绕软胶木，以便对基材减轻擦划伤的破坏。 2、可调导辊（在放卷后走的第一根导辊）：作用主要是对从放卷机送往分切机入口处的膜带进

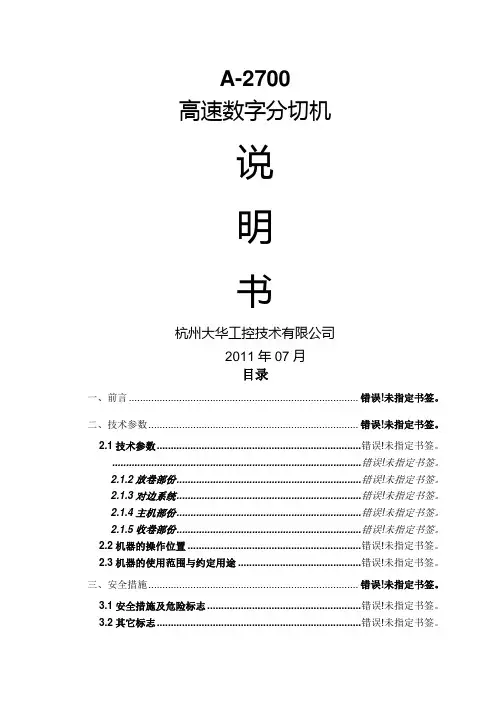

A-2700

高速数字分切机

说

明

书

杭州大华工控技术有限公司

2011年07月

目录

一、前言 .................................................................................. 错误!未指定书签。

二、技术参数 ........................................................................... 错误!未指定书签。

2.1技术参数 ......................................................................... 错误!未指定书签。

......................................................................................... 错误!未指定书签。

2.1.2放卷部份 .................................................................. 错误!未指定书签。

2.1.3对边系统 .................................................................. 错误!未指定书签。

2.1.4主机部份 .................................................................. 错误!未指定书签。

2.1.5收卷部份 .................................................................. 错误!未指定书签。

2.2机器的操作位置 .............................................................. 错误!未指定书签。

胶带分切机技术参数

一：胶带分切机简介

分切机主要是将大卷筒母卷分切为不同宽度的产品，并可以有检查产品质量的作用。其主要特点如下：

1、 放卷光电纠偏，精度高；分两档：手动档和自动档

2、 可以有两种收卷方式：表面卷取和中心卷取；

3、 放卷张力采用自动张力；

4、 圆刀分切，质量可靠，调整方便；

5、 采用表面中心卷取，卷取质量均匀稳定；

6、 定长自动停机，长度自动计米；

7、 具有切边装置，边料由风机排出；

8、 特别适宜于窄带（绝缘材料、云母带、薄膜等等）的分切

二：胶带分切机器适用范围：

1、适用基材：云母带、纸张、绝缘材料及薄膜分切

2、适用行业：与各种绝缘材料、特种电气纸张、薄膜的相关行业

3、适用工艺：分盘、成品检验、成品分卷、工艺开料

三：胶带分切机主要技术参数：

1、机器速度（最大）： 150m/min

2、生产速度： 5--190 m/min

3、材料有效宽度： 1500mm

4、辊面宽度： 1600mm

4、放卷材料最大直径 Φ600

5、收卷最大盘经: Φ500

6、最小分切宽度 6mm

7、分切精度 ±0.1mm

8、总功率 10KW

9、 重量 ~ 3500KG

分切机的智能化体现在三方面：

1．工艺专家功能的智能化

2．操作专家功能的智能化

3．售后服务专家功能。

胶带分切机原理

1． 纸分切机要将整卷或整张原材料进行固定长度分切加工，例如塑料包装材料、包装纸箱、钢板、胶片、皮革、木片等进行分切加工，都要用到定长分切控制。

2．分切长度可连续设定，如果实际分切长度有误差，容易通过设定参数的方式校准。

3． 纸分切机分切控制分为静态和动态分切两种：在设定长度到达时准确停机，然后静态分切加工，分切后重新启动运行；在设定的长度到达时，不停机发出分切信号，分切机在材料运动过程中动态分切加工。

胶带分切机结构优势

纸管分切机的中部安装有加工纸管的主轴，主轴的前端使用一组轴承固定在底座上，在一组轴承的中间安装有皮带轮；在接近底座的位置安装有压缩气缸，气缸的支撑杆的上端安装有一套支撑杆轴承，支撑主轴 。
