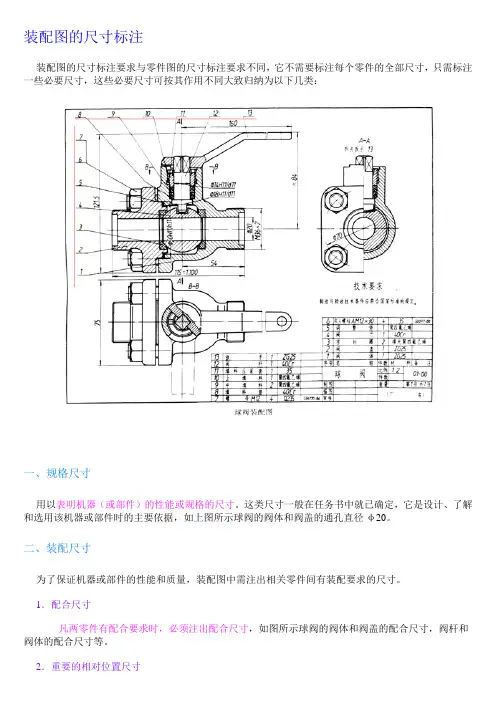

装配图的尺寸标注
装配图的尺寸标注要求与零件图的尺寸标注要求不同，它不需要标注每个零件的全部尺寸，只需标注一些必要尺寸，这些必要尺寸可按其作用不同大致归纳为以下几类：
一、规格尺寸
用以表明机器（或部件）的性能或规格的尺寸。这类尺寸一般在任务书中就已确定，它是设计、了解和选用该机器或部件时的主要依据，如上图所示球阀的阀体和阀盖的通孔直径φ20。
二、装配尺寸
为了保证机器或部件的性能和质量，装配图中需注出相关零件间有装配要求的尺寸。
1．配合尺寸
凡两零件有配合要求时，必须注出配合尺寸，如图所示球阀的阀体和阀盖的配合尺寸，阀杆和阀体的配合尺寸等。
2．重要的相对位置尺寸 装配时，相关零件间必须保证的距离、间隙等相对位置尺寸，如图所示球阀通孔中心到扳手的距离82mm，阀杆至右端面的距离46mm。
3．连接尺寸
装配图中一般应标注连接尺寸以表明螺纹紧固件、键、销、滚动轴承等标准零、部件的规格尺寸（通常填写在明细栏中），如图中螺纹压环与阀体连接螺纹的尺寸M22x1.5 和标题栏中的螺柱M10x20、螺母M10等。
三、安装尺寸
机器或部件安装到其它零、部件或基座上的相关尺寸称为安装尺寸。如上图所示球阀的接口尺寸M40x2等。
四、外形尺寸
外形尺寸是机器或部件的总长、总高、总宽尺寸，它反映了机器或部件的总体大小，为安装、包装、运输等提供所占空间尺寸的大小。如图的外形尺寸114mm。

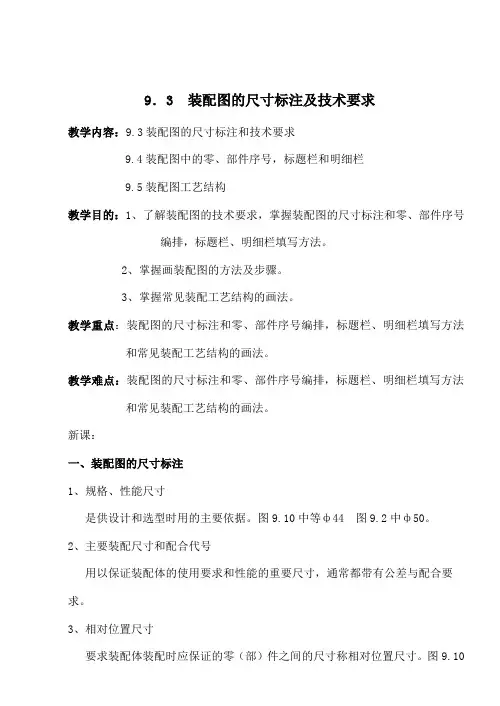

9．3 装配图的尺寸标注及技术要求
教学内容：9.3装配图的尺寸标注和技术要求
9.4装配图中的零、部件序号，标题栏和明细栏
9.5装配图工艺结构
教学目的：1、了解装配图的技术要求，掌握装配图的尺寸标注和零、部件序号编排，标题栏、明细栏填写方法。
2、掌握画装配图的方法及步骤。
3、掌握常见装配工艺结构的画法。
教学重点：装配图的尺寸标注和零、部件序号编排，标题栏、明细栏填写方法和常见装配工艺结构的画法。
教学难点：装配图的尺寸标注和零、部件序号编排，标题栏、明细栏填写方法和常见装配工艺结构的画法。
新课：
一、装配图的尺寸标注
1、规格、性能尺寸
是供设计和选型时用的主要依据。图9.10中等ф44 图9.2中ф50。
2、主要装配尺寸和配合代号
用以保证装配体的使用要求和性能的重要尺寸，通常都带有公差与配合要求。
3、相对位置尺寸
要求装配体装配时应保证的零（部）件之间的尺寸称相对位置尺寸。图9.10中25，图9.2中80。
4、外形尺寸
用以表示装配体外形最大轮廓的尺寸。
5、安装尺寸
指将装配体安装在机器或基础上的必需尺寸。图9.2中2×ф17孔的尺寸及其中心距180和图9.10中的2×ф10及中心距74。
6、其他重要尺寸
指装配体在设计过程中经计算确定的但又不包括在上述几类尺寸中的重要
尺寸或某些主要零件的重要尺寸 ，如结构特征、运动件的运动范围尺寸等。图9.2中轴承座的中心高70和轴承座宽55等。
二、技术要求
1、装配要求。
2、调试、检测要求。
3、使用及其他要求。
9.4 装配图中的零、部件序号，标题栏和明细栏
一、序号
1、一般规定
（1）装配图中的每种零、部件都应编写一个序号。
（2）装配体中零、部件序号应与明细栏中的序号一致。
2、序号编排方法 （1） 序号表示方法有三种，如下图（a）所示。
但同一装配图中的形式应一致。
（a） (b)

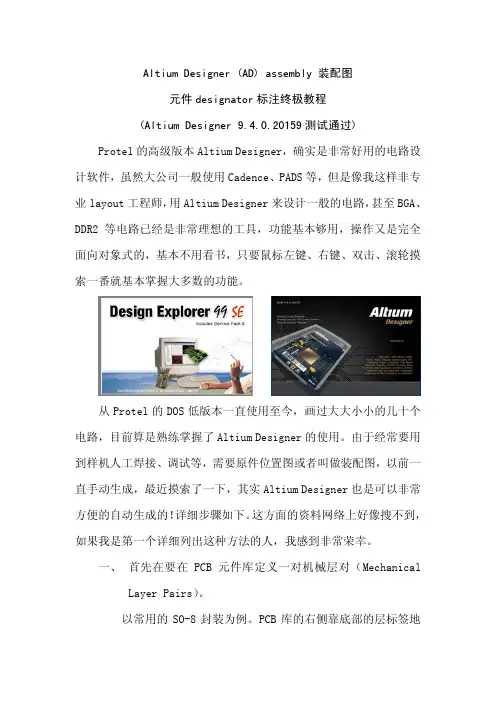

Altium Designer (AD) assembly 装配图
元件designator标注终极教程
(Altium Designer 9.4.0.20159测试通过)
Protel的高级版本Altium Designer，确实是非常好用的电路设
计软件，虽然大公司一般使用Cadence、PADS等，但是像我这样非专
业layout工程师，用Altium Designer来设计一般的电路，甚至BGA、
DDR2等电路已经是非常理想的工具，功能基本够用，操作又是完全
面向对象式的，基本不用看书，只要鼠标左键、右键、双击、滚轮摸索一番就基本掌握大多数的功能。
从Protel的DOS低版本一直使用至今，画过大大小小的几十个
电路，目前算是熟练掌握了Altium Designer的使用。由于经常要用
到样机人工焊接、调试等，需要原件位置图或者叫做装配图，以前一
直手动生成，最近摸索了一下，其实Altium Designer也是可以非常
方便的自动生成的！详细步骤如下。这方面的资料网络上好像搜不到，
如果我是第一个详细列出这种方法的人，我感到非常荣幸。
一、 首先在要在PCB元件库定义一对机械层对（Mechanical
Layer Pairs）。
以常用的SO-8封装为例。PCB库的右侧靠底部的层标签地方点右键，选择Layer Colors…：
取消Only show enabled mechanical layers前面的勾，让所有
机械层Mechanical 1~Mechanical 32显示出来：
勾选Mechanical 13和Mechanical 14的Show和Enable列：
确定后可以在层标签的地方显示刚才选择的Mechanical 13
和Mechanical 14：
然后在PCB元件库中定义Mechanical 13和Mechanical 14
为机械层对：
点Add，分别选择Mechanical 13和Mechanical 14。确定

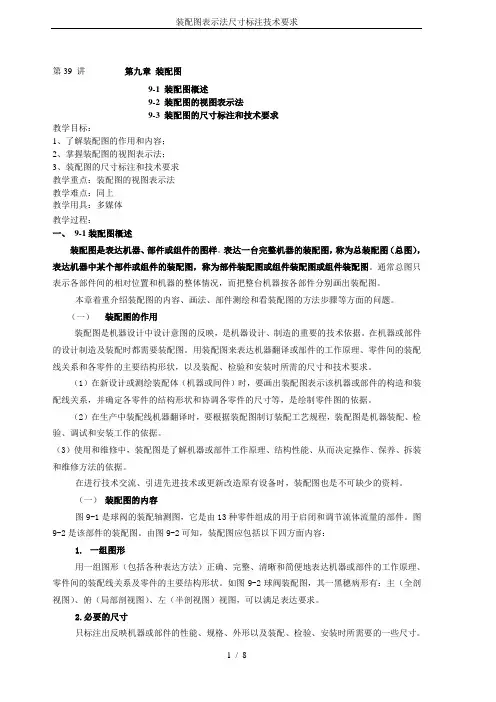

装配图表示法尺寸标注技术要求
1 / 8 第39 讲 第九章 装配图
9-1 装配图概述
9-2 装配图的视图表示法
9-3 装配图的尺寸标注和技术要求
教学目标：
1、了解装配图的作用和内容；
2、掌握装配图的视图表示法；
3、装配图的尺寸标注和技术要求
教学重点：装配图的视图表示法
教学难点：同上
教学用具：多媒体
教学过程：
一、 9-1装配图概述
装配图是表达机器、部件或组件的图样。表达一台完整机器的装配图，称为总装配图（总图），表达机器中某个部件或组件的装配图，称为部件装配图或组件装配图或组件装配图。通常总图只表示各部件间的相对位置和机器的整体情况，而把整台机器按各部件分别画出装配图。
本章着重介绍装配图的内容、画法、部件测绘和看装配图的方法步骤等方面的问题。
（一） 装配图的作用
装配图是机器设计中设计意图的反映，是机器设计、制造的重要的技术依据。在机器或部件的设计制造及装配时都需要装配图。用装配图来表达机器翻译或部件的工作原理、零件间的装配线关系和各零件的主要结构形状，以及装配、检验和安装时所需的尺寸和技术要求。
（1）在新设计或测绘装配体（机器或间件）时，要画出装配图表示该机器或部件的构造和装配线关系，并确定各零件的结构形状和协调各零件的尺寸等，是绘制零件图的依据。
（2）在生产中装配线机器翻译时，要根据装配图制订装配工艺规程，装配图是机器装配、检验、调试和安装工作的依据。
（3）使用和维修中，装配图是了解机器或部件工作原理、结构性能、从而决定操作、保养、拆装和维修方法的依据。
在进行技术交流、引进先进技术或更新改造原有设备时，装配图也是不可缺少的资料。
（一） 装配图的内容
图9-1是球阀的装配轴测图，它是由13种零件组成的用于启闭和调节流体流量的部件。图9-2是该部件的装配图。由图9-2可知，装配图应包括以下四方面内容：
1. 一组图形
