Windows Server 2003 DHCP服务器的构建及调试

一、实训目的

l ）理解DHCP 的运行原理；

2 ）掌握DHCP 服务器的安装及使用；

3 ）掌握DHCP 服务器和DHCP 客户端的相关配置。

二、实训项目设备与器具

计算机一台，Microsoft Windows Server 2003 Standard Edition

三、实训内容和要求

1 . DHCP 的基本概念

DHCP协议（动态主机配置协议）

动态主机分配协议（DHCP）是一个简化主机IP地址分配管理的TCP/IP 标准协议。

网络管理员可以利用DHCP服务器管理动态的IP地址分配及其他相关的环境配置工作（如：DNS、WINS、Gateway的设置）。

用户可以利用Windows服务器提供的DHCP服务在网络上自动的分配IP地址及相关环境的配工作。

支持DHCP 的网络实例：

2 . 使用DHCP的好处

安全而可靠的设置

DHCP 避免了因手工设置IP地址及子网掩码所产生的错误，同时也避免了把一个IP地址分配给多台工作站所造成的地址冲突。

降低了管理IP地址设置的负担

使用DHCP 服务器大大缩短了配置或重新配置网络中工作站所花费的时间，同时通过对DHCP服务器的设置可灵活的设置地址的租期。同时，DHCP 地址租约的更新过程将有助于用户确定那个客户的设置需要经常更新（如：使用便携机的客户经常更换地点），且这些变更由客户机与DHCP服务器自动完成，无需网络管理员干涉。

3 . DHCP 的常用术语

作用域

作用域是一个网络中的所有可分配的 IP 地址的连续范围。

作用域主要用来定义网络中单一的物理子网的 IP 地址范围。作用域是服务器用来管理分配给网络客户的 IP 地址的主要手段

排除范围

排除范围是不用于分配的 IP 地址序列。它保证在这个序列中的 IP 地址不会被 DHCP

服务器分配给客户机 租约

租约是 DHCP 服务器指定的时间长度，在这个时间范围内客户机可以使用所获得的 IP

地址。当客户机获得 IP 地址时租约被激活。在租约到期前客户机需要更新 IP 地址的租约，当租约过期或从服务器上删除则租约停止。

4 . 安装 DHCP 服务器的步骤如下：

步骤l 选择“开始”一“控制面板”一“添加或删除程序”一“添加／删除组件”。如下图单击“网络服务”，单击“详细信息”按钮。

步骤2 如图选取“动态主机配置协议（D HCP ) " ，单击确定，单击下一步，进行安装DHCP 组件。

步骤3 通过“开始”一“管理工具”一“DHCP ”来连接与管理DHCP 服务器。

6. 建立IP 作用域

步骤1 启动 DHCP 管理控制台，在DHCP 主窗口中，右击DHCP 服务器，选择”新建作用域”选项。

步骤2 出现“欢迎使用新建作用域向导”画面时，单击”下一步”。出现下图画面，为此作用域设定一个名称并输入说明文字。

步骤3 如下图，输入配置信息。单击“下一步”。

步骤4 输入排除客户端使用的IP 地址并单击“添加”（这里可以省略输入，也可以输入一个IP 地址）, 见左下图。单击“下一步”，如右下图设置IP 地址的租用期限，默认为8 天。单击“下一步”。

步骤5 如左下图，选择“是，我想现在配置这些选项”，单击“下一步”，在接下来的设置幽面中，可以选择全部省略输入，直接单击下一步；也可以根据需要仅输入一部分内容，比如DNS 的IP 地址、域名等。最后一步选择“激活”来激活此作用域，如右下图。

7. DHCP 客户端配置

步骤1在安装或设置 TCP/IP 时，[单击控制面板选择网络和拨号连接双击本地连接单击"属性" 选择 Internet 协议（TCP/IP）属性单击"常规"选项卡然后选择"自动获得 IP 地址"]

步骤2如果配置正确，可进入命令提示符，输入ipconfig / al1 命令查看。

客户机使用DHCP的常用命令：

在 Windows NT 或 Windows 2000 计算机中可利用命令 ipconfig /release 释放现有 IP

和 ipconfig /renew 更新 IP；

在 Windows95/98 计算机中可利用Winipcfg.exe 程序中的释放、更新选项进行更新。

客户机IP属性的查看：

在客户端执行IP测试命令 winipcfg.exe（win98）或者ipconfig.exe （win2000或win xp）

Win2000或者win xp下ip命令的使用： ipconfig -all

ipconfig /all

8. 在 DHCP 服务器中管理管理用户

基于安全性的考虑，WindowS 服务器操作系统都采用多用户管理方式，比较安全的作法是使用一个Adnlinistrator 帐户，别建一个权限较低的帐户。在一般的操作状态下用用权限较低的用户，避免因Adnlinistrator 帐户权限过高引起的误操作，如何使这个权限较低的用户能够管理DHCP 服务器呢？

步骤l ：我们需要先建立一个权限较低的用户，这里我们建立一个“xyz”用户，隶属于“user ”用户组。

步骤2 ：在控制面板的管理工具中选择“AD 用户和计算机”，在“users ”中打开“DHCP

Adnlinistrators " 组的属性页

步骤3 ：在“DHcP AdnlinistratorS ”属性页中选择“成员”一项，单击“添加”，最后将刚刁建立的xyz用户添加到DHcP 管理员用户组，通过这样的设置，xyz这个user 组用户，就有了管理DHcP 服务器的权限。

四、实训项目总结

1 ）简要写出DHCP 配置过程。

2 ）要求书面整洁，详实

3 ）结合自己在实验过程中遇到的问题及解决办法，并写出自己的心得体会和建议。

五、思考题：

l 、DHCP 服务器和客户机的会话过程是什么？

合集下载

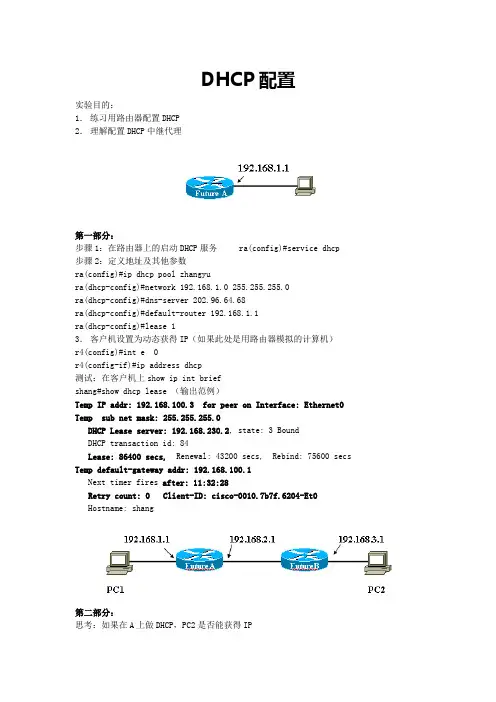

DHCP.综合实验

DHCP.综合实验

DHCP配置

实验目的：

1． 练习用路由器配置DHCP

2． 理解配置DHCP中继代理

第一部分：

步骤1：在路由器上的启动DHCP服务 ra(config)#service dhcp

步骤2：定义地址及其他参数

ra(config)#ip dhcp pool zhangyu

ra(dhcp-config)#network 192.168.1.0 255.255.255.0

ra(dhcp-config)#dns-server 202.96.64.68

ra(dhcp-config)#default-router 192.168.1.1

ra(dhcp-config)#lease 1

3． 客户机设置为动态获得IP（如果此处是用路由器模拟的计算机）

r4(config)#int e 0

r4(config-if)#ip address dhcp

测试：在客户机上show ip int brief

shang#show dhcp lease （输出范例）

Temp IP addr: 192.168.100.3 for peer on Interface: Ethernet0

Temp sub net mask: 255.255.255.0

DHCP Lease server: 192.168.230.2, state: 3 Bound

DHCP transaction id: 84

Lease: 86400 secs, Renewal: 43200 secs, Rebind: 75600 secs

Temp default-gateway addr: 192.168.100.1

Next timer fires after: 11:32:28

Retry count: 0 Client-ID: cisco-0010.7b7f.6204-Et0

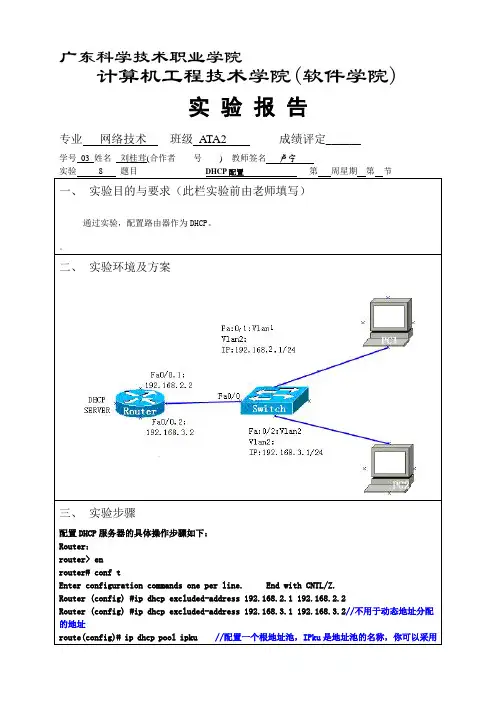

实验-DHCP

实验-DHCP

广东科学技术职业学院 计算机工程技术学院(软件学院)

实 验 报 告

专业 网络技术

班级 ATA2 成绩评定______

学号 03 姓名 刘桂茸(合作者____号____) 教师签名 卢宁

实验 8 题目 DHCP配置 第 周星期 第 节

一、 实验目的与要求（此栏实验前由老师填写）

通过实验，配置路由器作为DHCP。

。

二、 实验环境及方案

三、 实验步骤

配置DHCP服务器的具体操作步骤如下：

Router：

router> en

router# conf t

Enter configuration commands one per line. End with CNTL/Z.

Router (config) #ip dhcp excluded-address 192.168.2.1 192.168.2.2

Router (config) #ip dhcp excluded-address 192.168.3.1 192.168.3.2//不用于动态地址分配的地址

route(config)# ip dhcp pool ipku //配置一个根地址池，IPku是地址池的名称，你可以采用有意义的字符串来表示

Router (dhcp-config) #network 192.168.0.0 255.255.0.0 //为所有客户机动态分配的地址段

以下几条命令模拟器中不能实现

Router (dhcp-config) #domain-name //为客户机配置域后缀

Router (dhcp-config) #dns-server 192.168.1.1 //为客户机配置DNS服务器

Router (dhcp-config) #netbios-name-server 192.168.1.1 //为客户机配置wins服务器，没有可以不用配置

实验9--配置DHCP服务器操作步骤

实验9--配置DHCP服务器操作步骤

配置DHCP服务器操作步骤：（需要在安装活动目录的服务器上操作）

1、运行DHCP

2、创建作用域

设置IP地址起始、结束地址范围、子网掩码

可新建排除范围、新建保留、重新设置租约期

3、设置作用域选项

设置默认网关、使用的DNS服务器地址

4、授权

5、在客户机上测试

具体操作步骤

1、运行DHCP

2、创建作用域

创建作用域可以约定DHCP服务器为客户机分配IP地址的范围。

右击DHCP服务器tlpvtc-g，在快捷菜单中选择“新建作用域”，然后输入新建作用域名称，在作用域分配的IP地址范围处输入客户机需要的IP地址范围，我们输入192.168.0.1~192.168.2.254，那么DHCP服务器配置成功并启动后，客户机自动获取的IP地址范围即为192.168.100.99~192.168.100.119，如图5-4-1。

图5-4-1 指定IP范围

新建排除范围

新建作用域后，可以通过新建排除范围，将一部分IP地址从作用域分配的IP地址中排除。通过新建排除范围，我们可以将不准备自动分配的IP地址保留起来，从而解决某些客户机需要使用固定IP地址的问题。

右击“地址池“，在快捷菜单中选择“新建排除范围”，在排除的起始地址处输入192.168.100.99，结束地址处输入192.168.100.110，共保留30个IP地址，如图5-4-2。一般情况下，我们将192.168.0.1作为内部网络的默认网关，因此该地址如果再自动分配，将会产生IP地址冲突，新建排除范围后，很好地解决了这个问题，而其它的29个IP地址可以作为实验等用途，当然，我们可以根据需要调整排除范围。

新建保留

有些情况下，我们可能需要某个客户机始终获得的某个IP地址，DHCP服务器可以将IP地址与其网卡的MAC地址进行绑定，从而客户机在请求分配IP地址时，始终能获得同一个IP地址。

右击“保留”，在快捷菜单中选择“新建保留”，在IP地址处输入保留的IP地址，如192.168.0.31，在MAC地址处输入客户机网卡的MAC地址，注意不要输入符号“-”，如图5-4-3。

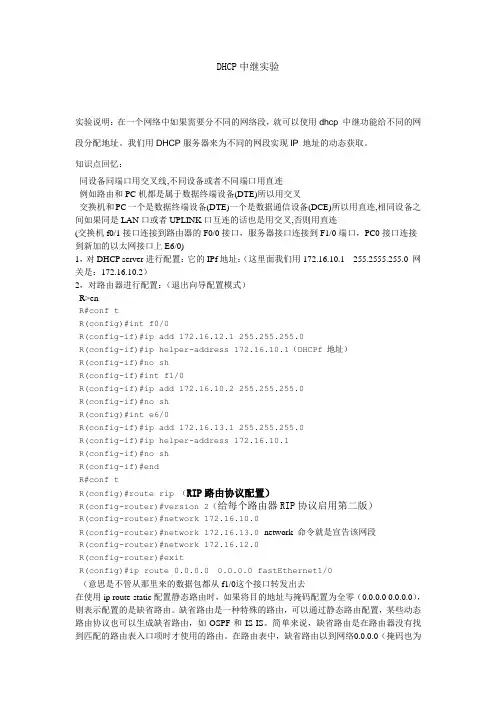

DHCP中继实验
