dhcp实验报告

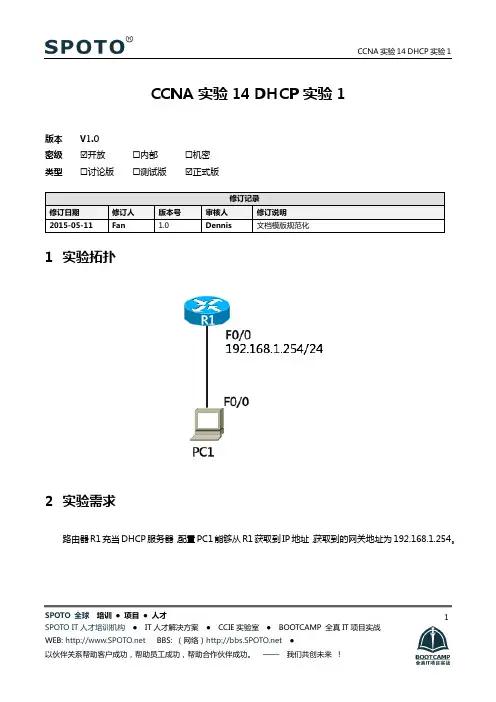

CCNA实验14DHCP实验1

SPOTO 全球 培训 ● 项目 ● 人才

SPOTO IT人才培训机构 ● IT人才解决方案 ● CCIE实验室 ● BOOTCAMP 全真IT项目实战

WEB: BBS: （网络）●

以伙伴关系帮助客户成功，帮助员工成功，帮助合作伙伴成功。 —— 我们共创未来 ！ 1 CCNA实验14DHCP实验1

版本 V1.0

密级 开放 内部 机密

类型 讨论版 测试版 正式版

修订记录

修订日期 修订人 版本号 审核人 修订说明

2015-05-11 Fan 1.0 Dennis 文档模版规范化

1 实验拓扑

2 实验需求

路由器R1充当DHCP服务器，配置PC1能够从R1获取到IP地址，获取到的网关地址为192.168.1.254。 CCNA实验14DHCP实验1

SPOTO 全球 培训 ● 项目 ● 人才

SPOTO IT人才培训机构 ● IT人才解决方案 ● CCIE实验室 ● BOOTCAMP 全真IT项目实战

WEB: BBS: （网络）●

以伙伴关系帮助客户成功，帮助员工成功，帮助合作伙伴成功。 —— 我们共创未来 ！ 2 3 主要步骤和相关配置

1) 关键命令

R1(config)#ip dhcp pool lan

// 创建DHCP地址池.名字为lan

R1(dhcp-config)#network 192.168.1.0 /24

// 指定DHCP IP地址范围.子网掩码长度为/24

R1(dhcp-config)#default-router 192.168.1.254

// 指定默认网关

R1(dhcp-config)#dns-server 8.8.8.8

// 指定DNS服务器地址为8.8.8.8可选配置

PC(config-if)#ip address dhcp

// IP地址配置方式为DHCP获取

Wireshark Lab: DHCP

Version: 2.0 © 2007 J.F. Kurose, K.W. Ross. All Rights Reserved

Computer Networking: A Top-down Approach, 4th edition.

In this lab, we’ll take a quick look at DHCP.

Recall that DHCP is used extensively in corporate, university and

home-network wired and wireless LANs to dynamically assign IP addresses to hosts (as

well as to configure other network configuration information).

This lab is brief, as we’ll only examine the DHCP packets captured by a host. If you also

have administrative access to your DHCP server, you may want to repeat this lab after

making some configuration changes (such as the lease time). If you have a router at

home, you most likely can configure your DHCP server. Because many linux/Unix

machines (especially those that serve many users) have a static IP address and because

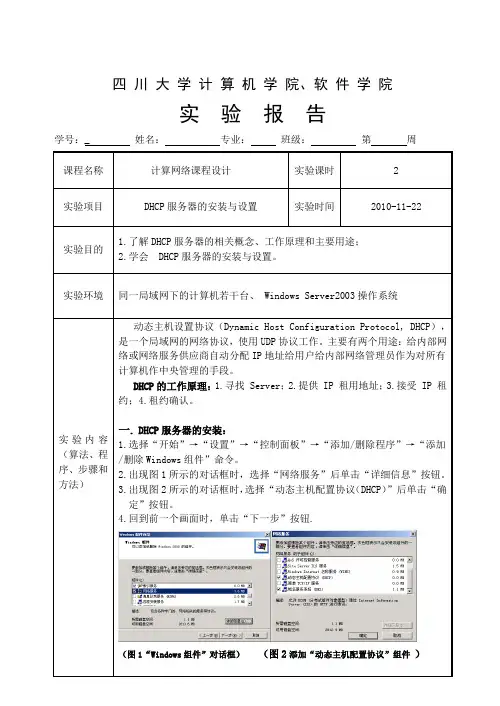

四 川 大 学 计 算 机 学 院、软 件 学 院

实 验 报 告

学号：_ 姓名： 专业： 班级： 第 周

课程名称 计算网络课程设计 实验课时 2

实验项目 DHCP服务器的安装与设置 实验时间 2010-11-22

实验目的 1.了解DHCP服务器的相关概念、工作原理和主要用途；

2.学会 DHCP服务器的安装与设置。

实验环境 同一局域网下的计算机若干台、 Windows Server2003操作系统

实验内容（算法、程序、步骤和方法）

动态主机设置协议（Dynamic Host Configuration Protocol, DHCP），是一个局域网的网络协议，使用UDP协议工作。主要有两个用途：给内部网络或网络服务供应商自动分配IP地址给用户给内部网络管理员作为对所有计算机作中央管理的手段。

DHCP的工作原理：1.寻找 Server；2.提供 IP 租用地址；3.接受 IP 租约；4.租约确认。

一. DHCP服务器的安装：

1.选择“开始”→“设置”→“控制面板”→“添加/删除程序”→“添加/删除Windows组件”命令。

2.出现图1所示的对话框时，选择“网络服务”后单击“详细信息”按钮。

3.出现图2所示的对话框时，选择“动态主机配置协议（DHCP）”后单击“确

定”按钮。

4.回到前一个画面时，单击“下一步”按钮.

（图1“Windows组件”对话框） （图2添加“动态主机配置协议”组件 ）

（接上）

实验内容（算法、程序、步骤和方法）

二．授权给DHCP服务器

要执行授权的工作时，依次选择“开始”→“程序”→“管理工具”→“DHCP”选项，将出现如图3所示的画面。用鼠标右键单击要授权的DHCP服务器，并从弹出的快捷菜单中选择“授权”命令即可，结果如图4所示。

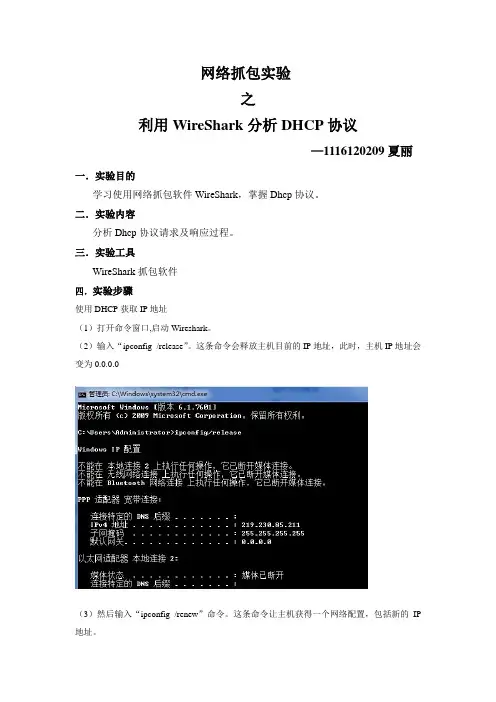

网络抓包实验

之

利用WireShark分析DHCP协议

—1116120209夏丽

一．实验目的

学习使用网络抓包软件WireShark，掌握Dhcp协议。

二．实验内容

分析Dhcp协议请求及响应过程。

三．实验工具

WireShark抓包软件

四．实验步骤

使用DHCP获取IP地址

（1）打开命令窗口,启动Wireshark。

（2）输入“ipconfig /release”。这条命令会释放主机目前的IP地址，此时，主机IP地址会变为0.0.0.0

（3）然后输入“ipconfig /renew”命令。这条命令让主机获得一个网络配置，包括新的IP地址。

（4）等待，直到“ipconfig /renew”终止。然后再次输入“ipconfig /renew” 命令。

（5）当第二个命令“ipconfig /renew” 终止时，输入命令“ipconfig /release” 释放原来的已经分配的IP地址

（6）停止分组俘获。

如下图：

五．实验分析

1.发现

由截图可知，本机发起DHCP Discover包，用来寻找DHCP服务器，源ip是0.0.0.0，因为刚开始还不知道，目的地址是255.255.255.255的广播地址，广播到整个网段。

Message type为1表明是请求包，由客户端发出。

Hardware address length为6表示本机的网络硬件地址长度为6bytes

Hops为0表示跳数，此处为0 表示没有经过网关。

此字段表示DHCP报文类型

此字段表示DHCP客户端的报文类型。

这是UDP上的DHCP，本机发起的端口是68，目标端口是67.

2.提供

DHCP服务器收到客户端发的DHCP Discover之后，会在自己的地址池中拿出一个没有分配的地址以及配套的参数（如：掩码、DNS、网关、域名、租期……），然后以一个DHCP Offer包发送出去。
