力矩与平面力偶系

力矩物理学上指使物体转动的力乘以到转轴的距离。

力偶:大小相等，方向相反.不在同一作用线上的一对平行力组成的力系称为力偶;

力偶所在的平面称为〃力偶作用面”；平行的两力的作用线间的距离称为〃力偶

臂”；平行力中的一个力与力偶臂的乘积称作“力偶矩”——力偶对任意点的 矩。

外加扭力矩Me确定后，应用截面法可以确定横截面上的内力一扭矩，圆轴 两端受外加扭力矩Me作用时，横截面上将产生分布剪应力，这些剪应力将组成

对横截面中心的合力矩，称为扭矩(twist moment)，用Mt表示。

j T d A x R0 = M

"K 2W^}103 X 6。= 9.549 X103

七 lw

r min r min

杆件承受垂直于其轴线的夕卜力或位于其轴线所在平面内的力偶作用时，其轴线将

弯曲成曲线，这种受力与变形形式称为平面弯曲. T}

N-m

传动轴的夕卜力偶矩： 直杆在垂直于杆件轴线的平面内作用有力偶时，将引起杆件的扭转变形，

扭矩是杆扭转变形时的内力，

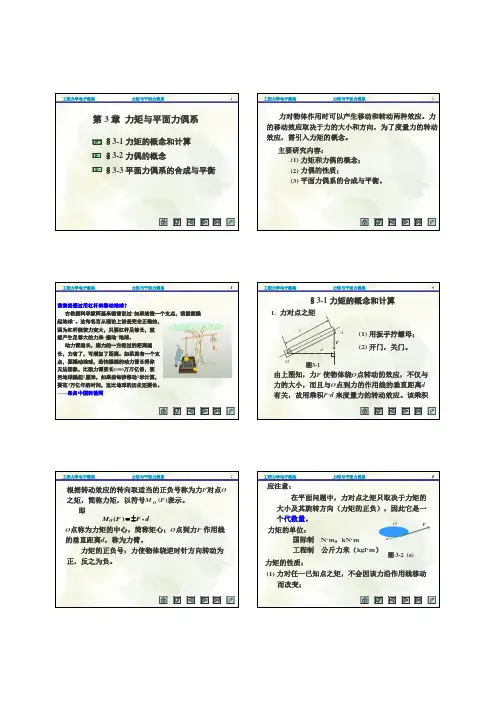

工程力学电子教案1力矩与平面力偶系

§3-1力矩的概念和计算

§3-2力偶的概念

§3-3平面力偶系的合成与平衡第3 章力矩与平面力偶系工程力学电子教案2力矩与平面力偶系

力对物体作用时可以产生移动和转动两种效应。力

的移动效应取决于力的大小和方向，为了度量力的转动

效应，需引入力矩的概念。

主要研究内容：

(1) 力矩和力偶的概念；

(2) 力偶的性质；

(3) 平面力偶系的合成与平衡。

工程力学电子教案3力矩与平面力偶系

谁曾经想过用杠杆来移动地球？

古希腊科学家阿基米德曾说过“如果给我一个支点，我就能撬

起地球”。这句名言从理论上讲是完全正确的，

因为杠杆能使力变大，只要杠杆足够长，就

能产生足够大的力来“搬动”地球。

动力臂越长，施力的一方经过的距离越

长，力省了，可增加了距离。如果真有一个支

点，要撬动地球，恐怕撬棍的动力臂长得你

无法想象，比阻力臂要长1000万万亿倍，要

把地球撬起1厘米，如果按每秒移动1米计算，

要花3万亿年的时间，这比地球的历史还要长。

——来自中国科普网工程力学电子教案4力矩与平面力偶系

§3-1力矩的概念和计算

1. 力对点之矩

(1) 用扳手拧螺母；

(2) 开门，关门。

由上图知，力F 使物体绕O点转动的效应，不仅与

力的大小，而且与O点到力的作用线的垂直距离d

有关，故用乘积F·d 来度量力的转动效应。该乘积OFAl

d

图3-1

工程力学电子教案5力矩与平面力偶系

根据转动效应的转向取适当的正负号称为力F对点O

之矩，简称力矩，以符号M

O(F)表示。

即

O点称为力矩的中心，简称矩心；O点到力F 作用线

的垂直距离d，称为力臂。

力矩的正负号：力使物体绕逆时针方向转动为

正，反之为负。dFFM

O)(工程力学电子教案6力矩与平面力偶系

力矩的单位：

国际制N·m，kN·m

工程制公斤力米（kgf·m）应注意：

在平面问题中，力对点之矩只取决于力矩的

大小及其旋转方向（力矩的正负），因此它是一

个代数量。

力矩的性质：

(1) 力对任一已知点之矩，不会因该力沿作用线移动

力矩力偶的概念

一、概念介绍

力矩和力偶是力学中的重要概念，用于描述物体受到的转动效应。力矩是由一个力在物体上产生的旋转效果，而力偶则是由两个相等大小、方向相反的力所产生的旋转效果。

二、力矩的定义与计算

1. 定义：力矩是指一个作用在物体上的力对该物体产生旋转效应的量度。

2. 计算：力矩等于作用在物体上的力与该力距离物体某一点（通常为旋转中心）的垂直距离之积。即M = Fd，其中M为力矩，F为作用在物体上的力，d为该力距离旋转中心的垂直距离。

三、影响因素

1. 力大小：当施加于物体上的外部作用力增大时，其所产生的旋转效应也会增大。

2. 作用点位置：当外部作用点远离旋转中心时，其所产生的旋转效应也会增大。

3. 旋转中心位置：当旋转中心移动到距外部作用点更远处时，其所产生的旋转效应也会增大。

四、应用

1. 机械工程：力矩被广泛应用于机械工程中，例如在汽车发动机的设计中，需要计算发动机输出的扭矩大小，以及通过传动系统将扭矩传递到车轮上。

2. 物理学：力矩被用于解释天体运动和物体旋转的现象，例如地球公转和自转、陀螺运动等。

3. 运动学分析：力矩可以用于分析人体运动时的肌肉力量作用，例如在举重运动中，需要计算出各个关节处所受到的力矩大小。

五、力偶的定义与计算

1. 定义：力偶是由两个相等大小、方向相反的力所产生的旋转效应。

2. 计算：力偶等于两个相等大小、方向相反的力之间距离（称为臂长）之积。即C = Fd，其中C为力偶大小，F为每个作用在物体上的相等大小、方向相反的力，d为两个作用点之间距离。

六、影响因素

1. 力大小：当施加于物体上的外部作用力增大时，其所产生的旋转效应也会增大。

2. 作用点位置：当外部作用点远离旋转中心时，其所产生的旋转效应也会增大。

3. 两个作用点之间的距离：当两个作用点之间的距离增大时，其所产生的旋转效应也会增大。

七、应用

1. 物理学：力偶被广泛应用于解释天体运动和物体旋转的现象，例如在行星公转和自转、陀螺运动等。
