冷冻式压缩空气干燥机安全操作规程

冷冻式空气干燥机操作、使用、维护说明书

BD10、BD20、BD30RefrigeratedairdryerVersion01/2020

1目录

1.安全措施.................................2

1.1安全概述................................2

1.2验收....................................2

1.3安全规程................................3

2.安装指南注意事项.........................3

3.设备简介.................................5

4.操作说明................................7

4.1控制面板...............................7

4.2启动运行...............................8

4.3操作过程...............................9

4.4停机..................................9

5.维护...................................9

6.排除故障...............................11

7.设备参数...............................13

7.1参考运行条件与限制....................13

7.2电路图................................14RefrigeratedairdryerVersion

01/2020

21.安全措施

1.1安全概述

本干燥系统是为除去压缩空气中的水分而设计。本设备基本不需要维修或调

节。

本说明书含重要的安全材料，请通读并遵从说明书中的安全规程。

请妥善保存本说明书，若因损坏或赃污而无法使用，请替换本说明书。

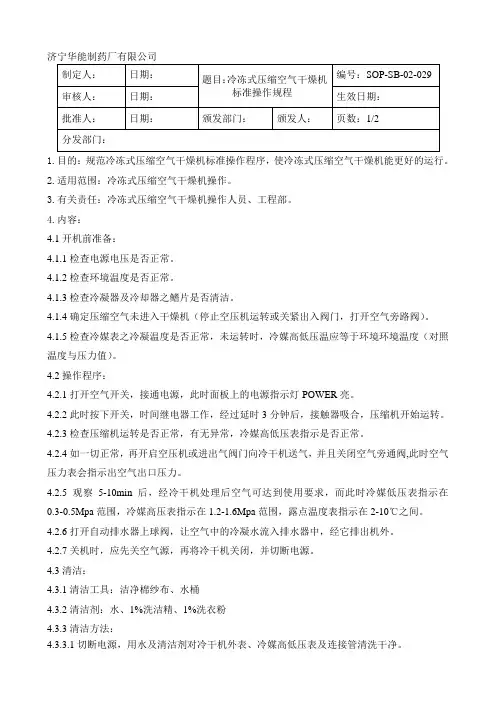

济宁华能制药厂有限公司

制定人： 日期： 题目：冷冻式压缩空气干燥机标准操作规程 编号：SOP-SB-02-029

审核人： 日期： 生效日期：

批准人： 日期： 颁发部门： 颁发人： 页数：1/2

分发部门：

1.目的：规范冷冻式压缩空气干燥机标准操作程序，使冷冻式压缩空气干燥机能更好的运行。

2.适用范围：冷冻式压缩空气干燥机操作。

3.有关责任：冷冻式压缩空气干燥机操作人员、工程部。

4.内容：

4.1开机前准备：

4.1.1检查电源电压是否正常。

4.1.2检查环境温度是否正常。

4.1.3检查冷凝器及冷却器之鳍片是否清洁。

4.1.4确定压缩空气未进入干燥机（停止空压机运转或关紧出入阀门，打开空气旁路阀）。

4.1.5检查冷媒表之冷凝温度是否正常，未运转时，冷媒高低压温应等于环境环境温度（对照温度与压力值）。

4.2操作程序：

4.2.1打开空气开关，接通电源，此时面板上的电源指示灯POWER亮。

4.2.2此时按下开关，时间继电器工作，经过延时3分钟后，接触器吸合，压缩机开始运转。

4.2.3检查压缩机运转是否正常，有无异常，冷媒高低压表指示是否正常。

4.2.4如一切正常，再开启空压机或进出气阀门向冷干机送气，并且关闭空气旁通阀,此时空气压力表会指示出空气出口压力。

4.2.5观察5-10min后，经冷干机处理后空气可达到使用要求，而此时冷媒低压表指示在0.3-0.5Mpa范围，冷媒高压表指示在1.2-1.6Mpa范围，露点温度表指示在2-10℃之间。

4.2.6打开自动排水器上球阀，让空气中的冷凝水流入排水器中，经它排出机外。

4.2.7关机时，应先关空气源，再将冷干机关闭，并切断电源。

4.3清洁：

4.3.1清洁工具：洁净棉纱布、水桶

4.3.2清洁剂：水、1%洗洁精、1%洗衣粉

4.3.3清洁方法：

4.3.3.1切断电源，用水及清洁剂对冷干机外表、冷媒高低压表及连接管清洗干净。 题目：冷冻式干燥机标准操作规程 编号：SOP-SB-02-029 页数：2/2

冷干机安全操作规程

1、在使用冷冻干燥机前必须向工程部报告，经工程部同意，由设备责任人操作方式。

2、按开启冷却水循环系统条令开启冷却水循环系统。打开空气冷却进水阀。

3、接上制冷系统两个膨胀阀，检查捕水器上才的排气阀是否为关闭上能状态。

4、接通稳压器电源，检查电压是否为380V，符和要求，则开启控制面板上所的总电源，并按下仪表键，面板上出现温度及真空度显示，打开真空泵出气盖。

5、按工艺其要求将物料放入动干托盘，装好温度探头，托柳最大装料量不得超过30kg。

6、关闭冻干室门，按冻干工艺开始成功进行操作，所有操作由专职操作人员完成，在工作期间无须离人，并注意压缩机压力及油压指示，如有出现异常及时排除。

7、完成冻干操作，卸完物料，清洁干燥箱及温度探头，进行化霜操作。

8、关闭制冷系统两个膨胀阀，关闭冷凝器内进出水阀，切段稳压器电源，锁上面板上的插座。

冷冻式压缩空气干燥机使用方法

一、冷冻式压缩空气干燥机的介绍

冷冻式压缩空气干燥机是一种常见的空气处理设备，主要用于去除压缩空气中的水分和湿气，以确保空气系统的正常运行。它采用冷冻法原理，通过降低空气温度使水分凝结成液态，再通过分离器将水分与空气分离，从而实现空气干燥的目的。

二、冷冻式压缩空气干燥机的使用方法

1. 安装与接线

（1）选择适当的安装位置，确保离水源、油源和污染源足够远，避免对设备产生不良影响。

（2）根据设备的电气要求，进行正确的电气接线。

（3）连接进气管路和出气管路，注意管路的紧固和密封。

2. 启动与运行

（1）检查设备的电源和电气接线是否正常，确保安全可靠。

（2）打开空气干燥机的电源开关，并设置合适的工作压力和温度。

（3）观察设备运行状态，确保正常工作，如有异常情况应及时停机检修。

3. 清洁与维护

（1）定期清洗设备外壳和滤网，保持设备的清洁卫生。

（2）检查并更换滤芯和吸附剂，以保证设备的正常运行。 （3）定期检查设备的冷媒和润滑油，如有需要应及时更换。

4. 故障排除

（1）如果设备出现故障，应及时停机检修，避免进一步损坏。

（2）常见故障包括压力过高或过低、温度异常、冷凝水排放不畅等，应根据具体情况进行排查和处理。

（3）对于无法解决的故障，应及时联系厂家或专业维修人员进行维修。

5. 注意事项

（1）严禁将设备用于不符合要求的工作环境，避免对设备产生不良影响。

（2）在使用过程中，应避免设备运行超负荷，以免损坏设备。

（3）定期进行设备的维护保养和检查，确保设备的正常运行。

（4）在使用设备时，应注意安全操作，避免发生意外事故。

三、总结

冷冻式压缩空气干燥机是一种重要的空气处理设备，通过冷冻法原理实现空气的干燥。在使用过程中，我们需要正确安装与接线，注意设备的启动与运行，定期清洁与维护，并及时处理故障。同时，我们还需要注意设备的使用环境、运行负荷和安全操作，以保证设备的正常运行和使用安全。通过正确的使用方法和注意事项，可以有效延长设备的寿命，提高空气处理效果。希望本文对大家了解冷冻式压缩空气干燥机的使用方法有所帮助。
