一、初中物理家庭电路故障的分析问题

1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（ ）

A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光

B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光

C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光

D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光

【答案】A

【解析】

【详解】

AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；

CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（ ）

A．AC段某处断路 B．BD段某处断路 C．电灯L断路 D．电灯L短路

【答案】B

【解析】

【分析】

【详解】 AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；

BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；

电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；

D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。

3．小卓同学想在家里安装一盏照明灯，如图是他设计的电路，当安装完毕后，闭合开关S，电灯L不亮，用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，则电路的（ ）

A．火线断路

B．零线断路

C．灯泡断路

D．灯泡短路

【答案】B

【解析】

【分析】

【详解】

A．若火线断路，则所有点均与火线断开连接，试电笔应测试每个点时都不发光，故A不符合题意；

B．若零线断路，则闭合开关后，灯泡无法与火线、零线形成闭合回路，灯泡不发光，各点均与火线连接，则用测电笔分别测试零线a、b、c、d、e点时，测电笔的氖管都发光，故B符合题意；

C．若灯泡断路，闭合开关后，a、d两点与火线断开连接，测电笔测试时不发光，故C不符合题意；

D．若灯泡短路，闭合开关后，火线与零线直接相连，灯泡不发光，测电笔测试d点不发光，故D不符合题意。

故选B。

4．某家庭电路的组成如图所示。下列说法正确的是（ ）

A．图中的三个插座是串联的

B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法

C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路

D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路

【答案】B

【解析】

【分析】

【详解】

A．从图中可以看到，三个插座是并联的，A错误；

B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；

C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；

D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。

5．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。 在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。 下列分析不合理的是

（ ）

A．一定是零线上的熔丝熔断了

B．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

C．只断开S1，再用测电笔检测开关S2的两个接线柱，氖管都发光

D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光

【答案】B

【解析】

【详解】 A．在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A正确，不符合题意；

B．断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故B不正确，符合题意；

C．只断开S1，开关S2的上下接线柱都与火线相连，测电笔的氖管发光，故C正确，不符合题意；

D．只断开S2，开关S1的上下接线柱都与火线相连，测电笔的氖管发光，故D正确，不符合题意。

故选B。

6．在家庭电路中原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里

所有的用电器立即停止工作，其原因可能是（ ）

A．这个插座的火线和零线原来相接触形成了短路

B．插头与这个插座接触不良形成了断路

C．插头插入这个插座时，导致火线和零线相接触形成了短路

D．用电器的总功率过大，导致干路电流过大，漏电保护器自动切断电源

【答案】C

【解析】

【分析】

【详解】

A．若是这个插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，空气开关跳闸，室内所有用电器早就停止了工作，故A不符合题意；

B．若是插头与这个插座接触不良形成了断路，则手机充电器不工作，不会影响室内其它的用电器，故B不符合题意；

C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，空气开关跳闸，室内所有的用电器全部停止了工作，符合题意，故C符合题意；

D．手机充电器的功率很小，使用后对干路电流的影响比较小，不会导致干路中总电流过大，空气开关跳闸，故D不符合题意。

故选C。

7．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ）

A．台灯开关处有短路

B．插座处有短路

C．台灯灯座处有短路

D．台灯插头处有短路

【答案】C 【解析】

【详解】

A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；

B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；

C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；

D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；

故选C。

8．小华在位如图所示的实验时，闭合开关S，两灯均发光，过了一会儿，灯L1突然熄灭，他发现一个电表的示数变大，另一个电表的示数变小。他将灯L1、L2位置互换，再次闭合开关S，观察到两个电表均无示数，若电路只有一处故障，且只发生在灯L1或L2上，则一定是（ ）

A．灯L1断路 B．灯L1短路

C．灯L2短路 D．灯L2断路

【答案】A

【解析】

【详解】

由电路图知，两只灯泡串联，电压表测量灯泡L1两端的电压，电流表测量通过电路的电流；

A．如果灯L1断路，两灯都不能发光，电流表示数减小为零，电压表示数增大；将灯L1、L2位置互换后，整个电路断路，所以电流表、电压表指针均不动，故A符合题意；

B．如果灯泡L1短路，L1不能发光，电流表示数增大，电压表示数减小；将两只灯泡互换位置后，电流表指针偏转，电压表指针也偏转，故B不符合题意；

C．如果灯泡L2短路，电流表、电压表示数都增大，故C不符合题意；

D．如果灯泡L2断路，整个电路断路，所以电流表、电压表指针均为0，故D不符合题意。

9．电冰箱起动时，与电冰箱并联的台灯变暗。关于这一现象，下列说法中不正确的是（ ）

A．进户线中电流变大 B．线路中电阻变大

C．线路中热损耗变大 D．灯泡两端的电压变小

【答案】B 【解析】

【分析】

【详解】

A．当使用大功率的电冰箱时，电路中的总功率过大，家庭电路的电压一定，由PUI可知，干路中的电流变大，故A正确，不符合题意；

B．因电冰箱和台灯是并联的，根据并联电路电阻的特点知，线路中的总电阻变小，故B错误，符合题意；

C．干路中的电流变大，由2QIRt知，线路中的热损耗变大，故C正确，不符合题意；

D．因干路中的电流变大，由UIR知，线路电阻分压变大，台灯两端的电压变小，所以台灯将变暗，故D正确，不符合题意。

故选B。

10．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（ ）

A．某盏灯灯丝断了 B．某开关处短路了

C．进户线的零线断了 D．插座处短路了

【答案】C

【解析】

【分析】

【详解】

A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；

B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；

C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。故C符合题意；

D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。

故选C。

11．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。对此电路，说法正确的是（ ）

A．保险丝熔断，一定是用电器总功率过大 B．电冰箱接入三孔插座能使金属外壳接地

C．甲处应装开关，乙处应装电灯 D．用试电笔测图中三点，A、C两点氖管发

合集下载

2013年中考物理试题分类汇编-电学压轴题之家用电器问题

2013年中考物理试题分类汇编-电学压轴题之家用电器问题

1 2013年中考物理试题电学压轴题之家用电器问题

1、（2013东营）某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω。电阻值均不受温度影响。

（1）定值电阻R0的阻值是多大？

（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？

（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。

解：（1）当调温电阻R=0时电熨斗的电功率最大，由UIR和P=UI得2URP,

则220(220V)11044W0URP

（2）当调温电阻R=110时电熨斗的电功率最小，由UIR和P=UI得2UPR,

电熨斗的最小电功率是220(220V)220110110WUPRR

此时电熨斗的电流是220W1A220VPIU（或0220V1A110110UIRR）

（3）由图乙可知，当电熨斗功率是440W时，温度最高为200℃；当功率是220W时，温度最低为90℃。故电熨斗工作时温度的调节范围为90℃～200℃。

乙 t/℃ Q/J

100 0 200 300 100 200 300400 500 600

50 150 250 甲 220V

2 2、(2013济宁）小满了解到从2012年10月1日起禁止进口和销售100W及以上普通照明白炽灯，推广使用节能灯，于是马上买来“220V 20W”的节能灯（图18乙），与“220V 100W”的白炽灯（图18甲）做了对比实验，发现两灯发光效果相当。

（1）试计算换用这只节能灯和使用原来的白炽灯相比，一年工作2000h节约的电能。

（2）若实际电压为200V，求该节能灯的实际功率。（结果保留整数）

解：（1）一年可节约的电能：W=Pt=(100－20)×10-3kW×2000h=160kW.h

2015年全国中考物理真题汇编《简单电路》(有详细解析)

2015年全国中考物理真题汇编《简单电路》(有详细解析)

101 第十一章 简单电路

（2015扬州）卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（C）

解析：照明灯和换气扇，有时需要独立工作，有时需要同时工作．说明电灯与风扇相互不影响，能独立工作，故应使电灯与风扇并联，且各自的支路有一个开关控制，干路上没有开关．对照选项中的电路图可知，只有C符合要求．

(2015大连)

解析:金属、人体、大地、酸碱盐的水溶液是导体,铜属于导体.

(2015咸宁)在图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是（A）

A．灯泡L变暗 B、电压表示数不变

C、电路的总电阻减少 D、电流表示数逐渐变大

解析：当开关S闭合，灯L与滑动变阻器P串联，电压表测量滑动变阻器两端的电压，电流表测量串联电路中的电流。滑动变阻器左端连入电路，当滑片P向右移动时，滑动变阻器连入电阻的电阻变大，电路的总电阻变大，电路中的电流变小，电流表示数变小，灯L变暗，灯L两端的电压变小，由于电源电压不变，滑动变阻器两端的电压就变大，电压表示数变大。

(2015福州).如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表 102 有示数，则故障是（B）

A．灯L1开路 B．灯L2开路

C．灯L1短路 D．灯L2短路

解析：电路中两灯串联，电压表测灯L2两端的电压，两灯均不亮，电流表无示数，可以判断电路中发生了开路，电压表有示数，说明电压表能连接到电源的两极上，可以判断出是灯L2开路。

（2015嘉兴）

解析： 103

（2015成都）在探究决定电阻大小的因素时，研究小组中甲、乙、丙三位同学作出如下猜想：

甲：导体的电阻与导体的长度有关。

乙：导体的电阻与导体的材料有关。

丙：导体的电阻与导体的横截面积有关。

实验室备有几种电阻丝，参数如下表。

如图所示，是为完成探究连接的实验电路。

中考物理专题复习家庭电路故障的分析问题的综合题含答案

中考物理专题复习家庭电路故障的分析问题的综合题含答案

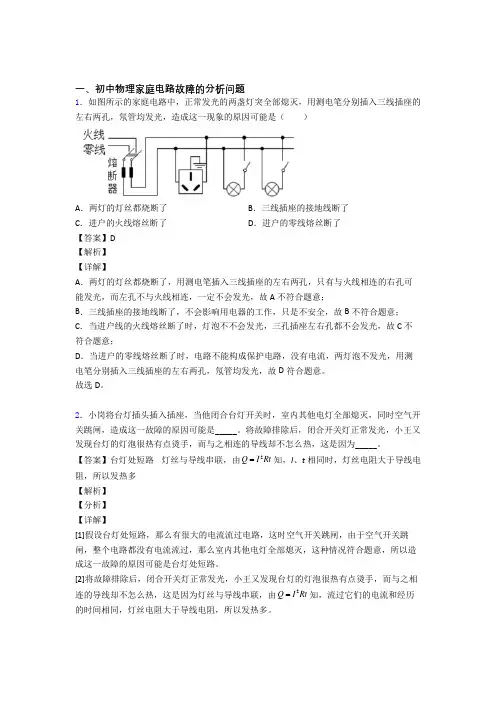

一、初中物理家庭电路故障的分析问题
