备战中考物理家庭电路故障-经典压轴题附答案

一、初中物理家庭电路故障的分析问题

1．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（ ）

A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光

B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光

C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光

D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光

【答案】A

【解析】

【详解】

AB．闭合S，用测电笔检测三线插座左边的孔，电流从火线流出，流过开关，再流过灯泡，由于零线上的熔丝断了，电流只能往右边流，流过三线插座左边的孔，再流过测电笔，流入大地，所以这时氖管能发光；用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；综上所述，氖管都发光，A正确、B错误；

CD．断开S，那么没有电流流过三线插座左边的孔，即使用测电笔检测三线插座左边的孔，氖管也不能发光；但当用测电笔检测三线插座右边的孔，电流从火线流出，流过三线插座右边的孔，再流过测电笔，流入大地，所以这时氖管能发光；C、D错误。

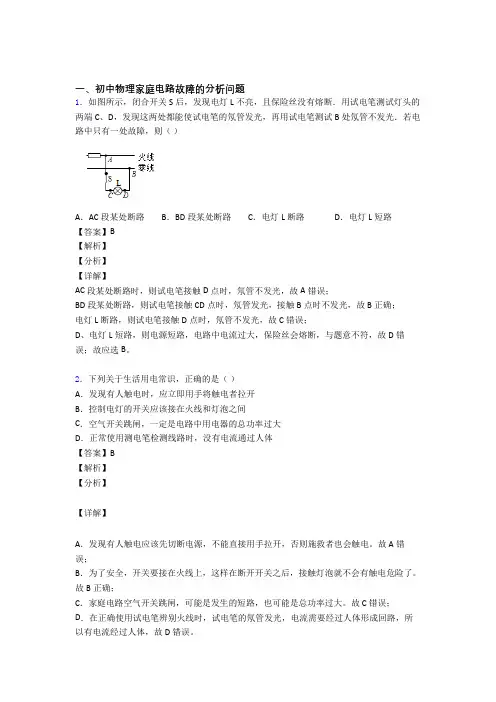

2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用试电笔测试如图的A、B、C、D四处，发现A、C、D这三处都能使试电笔的氖管发光，而B处不发光。那么可以判定故障是（ ）

A．火线和零线短路 B．电线AC段某处断路

C．电线BD段某处断路 D．电灯L短路

【答案】C

【解析】

【分析】

【详解】 AD．若火线和零线短路，或者电灯L短路，那么会造成电路中的电流过大、保险丝熔断，而题中保险丝没有熔断，A、D项不合题意；

B．假设电线AC段某处断路，那么用试电笔接触D处时，没有电流流过试电笔，在D处试电笔的氖管不发光，这与题中条件不符合，B项不合题意；

C．假设电线BD段某处断路，那么试电笔接触A、C、D这三处时，都有电流流过试电笔，试电笔的氖管都能发光，接触B处时，电线BD段没有电流流过，没有电流流过试电笔，在B处试电笔的氖管不发光，这与题中条件相符合，所以故障是电线BD段某处断路，选项C符合题意。

故选C。

3．小明家火线上的熔丝熔断,小明检查时，断开所有的开关，将一只完好的白炽灯L接到图示位置；下列说法正确的是（ ）

A．只闭合S、S1，若灯L正常发光，说明L1支路无故障

B．只闭合S、S2，若灯L正常发光，说明L2支路短路

C．只闭合S、S1，若灯L发光较暗，说明L1支路断路

D．只闭合S、S2，若灯L不发光，说明L2支路短路

【答案】B

【解析】

【分析】

【详解】

A．只闭合S、S1，若灯L正常发光，灯泡两端的电压为电源电压，说明L1支路短路，故A错误；

B．只闭合S、S2，若灯L正常发光，灯泡两端的电压为电源电压，说明L2支路短路，故B正确；

C．只闭合S、S1，若灯L发光较暗，表示检验灯泡与另一灯泡串联接在火线与零线之间，这是一正常现象，故C错误；

D．只闭合S、S2，若灯L不发光，表示该电路中有断路现象，说明L2支路断路，故D错误。

故选B。

4．下列关于生活用电常识，正确的是（ ）

A．发现有人触电时，应立即用手将触电者拉开

B．控制电灯的开关应该接在火线和灯泡之间

C．空气开关跳闸，一定是电路中用电器的总功率过大 D．正常使用测电笔检测线路时，没有电流通过人体

【答案】B

【解析】

【分析】

【详解】

A．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电。故A错误；

B．为了安全，开关要接在火线上，这样在断开开关之后，接触灯泡就不会有触电危险了。故B正确；

C．家庭电路空气开关跳闸，可能是发生的短路，也可能是总功率过大。故C错误；

D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以有电流经过人体，故D错误。

故选B。

5．如图所示，是正确连接的家庭电路的一部分，下列说法正确的是（ ）

A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接

B．站在地上的人接触a点或b点都会触电

C．导线A与大地间的电压为0V

D．用测电笔正确接触b点，测电笔的氖管会发光

【答案】A

【解析】

【分析】

【详解】

A．电冰箱的插头插入三孔插座能使电冰箱的外壳与大地连接，当用电器漏电时，避免触电事故，故A正确；

B．站在地上的人接触a点，人直接接触火线，人站在大地和火线之间，会发生触电事故；接触b点，是人接触零线不会触电，故B错误；

C．火线与零线之间的电压为220V，火线与大地间的电压为也为220V，故C错误； D．b点所在的位置为零线，用测电笔正确接触b点，测电笔的氖管不会发光，故D错误。

故选A。

6．有一次，小华在将台灯插头插入家庭电路的插座时，室内电灯突然全部熄灭，原因可能是（ ）

A．插头与插座接触不良

B．台灯的灯丝断了

C．台灯的灯座内短路

D．台灯的插头内短路

【答案】D

【解析】

【分析】

电路中电流过大的原因：一是短路，二是用电器的总功率过大；这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作。

【详解】

AB．由于没有将台灯插头插入插座时，室内电灯都正常工作，因此室内电灯、插座等用电器均正常，故AB错误；

C．当台灯灯座短路时，插头插入插座，只有再闭合开关时，才会出现电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭的情况，若不闭合开关，不会出现上述情况，故C错误；

D．当台灯或插头内短路，当插头插入插座时会使整个电路发生短路，使电路中电流过大，烧断保险丝或跳闸，使室内电灯就全部熄灭，故D正确。

故选D。

7．关于家庭电路及安全用电，下列说法正确的是

A．保险丝断了，可以用铁丝来代替

B．家庭电路中，空气开关跳闸一定是因为电路发生了短路

C．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故

D．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连

【答案】D

【解析】

【详解】

A．保险丝的特点是熔点低，电阻大，铁丝不具有这样的特点，故A错误

B．家庭电路中空气开关跳闸，可能是发生了短路也可能是用电器的总功率过大，故B错误

C．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故C错误

D．有金属外壳的用电器的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，故D正确

8．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（ ）

A．灯丝断了 B．灯泡短路

C．开关接触不良 D．插座短路

【答案】A

【解析】

【分析】

【详解】

用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。

故选A。

9．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是

A．火线与零线短路

B．b、c之间某处断路

C．a、d之间某处断路

D．电灯的灯丝断了

【答案】B

【解析】

【详解】

A．若火线与零线短路，闭合开关时，电灯 L 不亮，用测电笔测试 a、b、c、d 两点时，氖管都不发光，，故A项不符合题意；

B．b、c之间某处断路，灯不亮，a、d、c点都会使试电笔氖管发光，故B项符合题意；

C．a、d之间某处断路，c点不能使试电笔氖管发光，故C项不符合题意；

D．若电灯的灯丝断了，灯不亮，c点不能使试电笔氖管发光，故D项不符合题意。

10．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（ ） A．台灯开关处有短路

B．插座处有短路

C．台灯灯座处有短路

D．台灯插头处有短路

【答案】C

【解析】

【详解】

A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；

B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；

C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；

D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；

故选C。

11．如图为某家庭卫生间电路，电灯和电热器都在正常工作。在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是（ ）

A．熔丝熔断的原因可能洗衣机的插头处出现短路

B．一定是零线上的熔丝熔断了

C．断开S1、S2，再用测电笔检测三线插座的左右两孔，氖管都发光

D．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光

【答案】C

【解析】

【分析】

【详解】

A．当洗衣机插头发生短路时，电路电流增大，则可能引起熔丝熔断，故A不符合题意；

BC．若火线上的熔丝熔断，则三线插座的左右两孔均与火线断开连接，用测电笔测试三线插座的左右两孔，氖管均不发光，与题意不符，则一定是零线上的熔丝熔断，因此若断开S1、S2，则三线插座的左端与火线断开连接，再用测电笔检测时不发光，故B不符合题意，C符题意；

D．若只断开S1，由于零线上的熔丝熔断且S2闭合，则开关S1的两个接线柱均与火线相连或间接相连，因此再用测电笔检测开关S1的两个接线柱，氖管都发光，故D不符合题意。
