微型计算机原理及接口技术,王忠民,课后答案

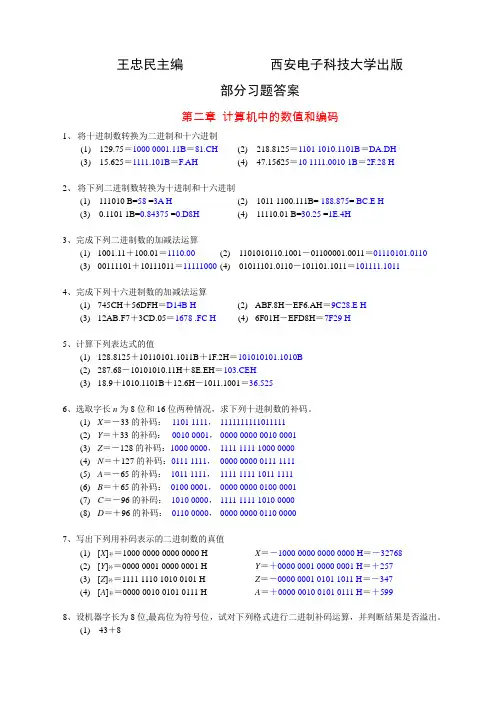

第二章

1. 将下列十进制数转换成二进制和十六进制

（1）129.75 = 100000001.11B= 81.CH

（2）218.8125 = 1101 1010.1101B = DA.DH

（3） 15.625 = 1111.101B = F.AH

（4）47.15625 = 101111.00101B = 2F.28H

2. 将下列二进制数转换成十进制和十六进制

（1）111010B = 58 = 3AH

（2）10111100.11B = 188.875= BC.E H

（3） 0.11011B = 0.84375= 0.D8 H

（4）11110.01B = 30.25= 1E.4H

4、完成下列16进制的加减法运算。

(1)0D14B H (2) 9C28.E H

(3) 1678 .FC H (4) -80D7 H

5. 计算下列表达式的值

（1）128.8125+10110101.1011B+1F.2H

= ( 101010101.101 ) B

（2）287.68-10101010.11B+8E.EH

=( 103.CE ) H

（3） 18.9+1010.1101B+12.6H-1011.1001B

= ( 36.525 ) D

7. 写出下列以补码表示的二进制数的真值：

1）[X]补= 1000 0000 0000 0000

?X = - 1000 0000 0000 0000 = - 215 = - 32768

（2）[Y]补= 0000 0001 0000 0001

?Y = + 0000 0001 0000 0001 = +257

（3）[Z]补= 1111 1110 1010 0101

?X = - 000 0001 0101 1011 = - 347

（4）[A]补= 0000 0010 0101 0111

?X = + 0000 0010 0101 0111 = +599

9、设有变量……..

X+Y = 1B8 H Y+Z =161 H

Y+Z=13B H Z+V=0CC H

(1) 不正确 不正确 不正确 正确

（2）正确 正确 正确 溢出

12. 试计算下列二进制数为无符号数、原码、反码、补码、8421BCD码时分别代表的数值大小。若为非8421BCD数时请指出。

（1）10001000B

无符号数：27+23= 136

原码： - 000 1000 = - 8

反码： - 111 0111 = - 119

补码： - 111 1000 = - 120

8421BCD码： 88

2）00101001B

无符号数：25+23+ 20 = 41

原码： 41

反码： 41

补码： 41

8421BCD码： 29

3）11001001B

无符号数：27+26+ 23+20 = 201

原码： - 100 1001 = - 73

反码： - 011 0110 = - 54

补码： - 011 0111 = - 55

8421BCD码： 非8421BCD码

（4）10010011B

无符号数：27+24+ 21+20 = 147

原码： - 001 0011 = - 19

反码： - 110 1100 = - 108

补码： - 110 1101 = - 109

8421BCD码： 93

第三章 80X86微处理器

1．简述8086／8088CPU中BIU和EU的作用，并说明其并行工作过程。

答：(1) BIU的作用：计算20位的物理地址，并负责完成CPU与存储器或I/O端口之间的数据传送。

(2) EU的作用：执行指令，并为BIU提供所需的有效地址。

(3) 并行工作过程：当EU从指令队列中取出指令执行时，BIU将从内存中取出指令补充到指令队列中。这样就实现了取指和执行指令的并行工作。

2．8086／8088CPU内部有哪些寄存器?其主要作用是什么?

答：8086／8088CPU内部共有14个寄存器，可分为4类：数据寄存器4个，地址寄存器4个，段寄存器4个和控制寄存器2个。其主要作用是：

(1) 数据寄存器：一般用来存放数据，但它们各自都有自己的特定用途。AX,BX,CX,DX

(2) 地址寄存器：一般用来存放段内的偏移地址。SP,BP,SI,DI

(3) 段寄存器：用于存放段地址. CS,DS,ES,SS

(4) 控制寄存器 ,FLAGS,IP

具体寄存器略。

3．8086／8088CPU中有哪些寄存器可用来指示操作数在存储器中某段内的偏移地址?

答：可用来指示段内偏移地址的寄存器共有6个：IP、SP、BP、BX、SI、DI.

4．8086／8088CPU中标志寄存器FLAGS有哪些标志位?它们的含义和作用如何?

答：标志寄存器中的标志共有9个，分为两类：状态标志6个和控制标志3个。其作用是：

(1) 状态标志：用来反映算术和逻辑运算结果的一些特征。CF,AF,PF,ZF,SF,ZF

(2) 控制标志位：用来控制CPU的操作，由程序设置或清除。DF,IF,TF.

具体寄存器位介绍略。

5．8086／8088CPU的地址总线有多少位?其寻址范围是多少?

答：8086/8088地址总线有20根，可寻址1MB空间，范围：00000H~0FFFFFH.

6．什么叫指令队列?8086／8088CPU中指令队列有什么作用?其长度分别是多少?

答：(1) 指令队列：采用“先进先出”原则，按顺序存放预执行指令的缓冲器称为指令队列。

(2) 指令队列的作用：存放EU将要执行的指令，使CPU的取指和执行指令能并行工作。

(3) 指令队列的长度：8086为6个字节，8088为4个字节。

7．Intel8086与8088有何区别?

答：8086与8088的区别有三处：

(1) 外部数据总线位数不同（即地址／数据分时复用引脚条数不同）；8086为16位：AD15～AD0 。

8088为 8位：AD7～AD0 。

(2) 内部指令队列缓冲器长度不同；

8086有6个字节。当指令队列出现2个空字节时，BIU将取指补充。

8088有4个字节。当指令队列出现1个空字节时，BIU将取指补充。

(3) 外部某些控制总线定义不同。

① 8086的28号引脚定义为M／IO(S2)，8088定义为IO／M(S2)

② 8086的34号引脚定义为BHE／S7，8088定义为SS0／(HIGH)

第4章作业

1、指出源操作数的寻址方式

⑴ MOV BX，2000H ；立即数寻址

⑵ MOV BX，[2000H]；直接寻址

⑶ MOV BX，［SI］ ；寄存器间接寻址

⑷ MOV BX，[SI＋2000H] ；寄存器相对寻址

⑸ MOV [BX＋SI]，AL ；寄存器寻址

⑹ ADD AX，[BX＋DI＋80] ；基址变址相对寻址

⑺ MUL BL ；寄存器寻址

⑻ JMP BX ；段内间接寻址

⑻ SUB AX, BX ；寄存器寻址

⑼ IN AL，DX ；端口间接寻址

⑽ INC WORD PTR [BP+10H] ；寄存器相对寻址

⑾ MOV CL,LENGTH VAR ；立即数寻址

⑿ MOV BL，OFFSET VAR1 ；立即数寻址

2、指出下列指令是否正确

(1) MOV DS，0100H；错误。源操作数是立即数时，目的操作数不能是段寄存器

(2) MOV BP，AL；错误。操作数类型不一致

(3) XCHG AH，AL ；正确。

(4) OUT 310H，AL；错误。端口直接寻址的范围应在0～FFH之间

(5) MOV BX，[BX] ；正确。

(6) MOV ES:[BX＋DI] ，AX ；正确。

(7) MOV AX，[SI＋DI] ；错误。存储器寻址中有效地址不能由两个变址寄存器组成

(8) MOV SS:[BX+SI+100H],BX ；正确。

(9) AND AX，BL ；错误。操作数类型不一致

(10) MOV DX，DS:[BP] ；正确

(11) ADD [SI]，20H ；错误,目的操作数类型不明确。

(12) MOV 30H，AL ；错误，目的操作数不能为立即数

(13) PUSH 2000H；错误。堆栈指令的操作数不能是立即数

(14) MOV [SI]，[2000H]；错误。两个操作数不能同时为存储器操作数 (15) MOV SI，AL ；错误。操

作数类型不一致

(16) ADD [2000H]，20H； 错误,目的操作数类型不明确

(17) MOV CS，AX；错误，目的操作数不能为代码段寄存器

(18) INC [DI] ；错误,目的操作数类型不明确

(19) OUT BX，AL；错误。端口间接寻址的寄存器只能是DX寄存器

(20) SHL BX，3 ；错误。移位次数大于1时应该用CL寄存器

(21) XCHG CX，DS ；错误。交换指令中不能出现段寄存器

(22) POP AL ；错误。堆栈指令的操作数只能是字操作数(即16位操作数)

3. 写出下列指令中存储器操作数物理地址的计算表达式：

1）MOV AL, [DI] (DS)×10H + ( DI )

（2）MOV AX, [BX+SI] (DS)×10H + ( BX ) + (SI)
