【7A版】《微型计算机原理与接口技术》课后答案

  • 格式：doc
  • 大小：43.19 KB
  • 文档页数：28

7A版优质实用文档

7A版优质实用文档 1 《微型计算机原理与接口技术》清华大学出版社冯博琴吴宁主编课后答案

第1章基础知识

1.1计算机中常用的计数制有哪些？

解：二进制、八进制、十进制（BCD）、十六进制。1.2什么是机器码？什么是真值？

解：把符号数值化的数码称为机器数或机器码，原来的数值叫做机器数的真值。1.3完成下列数制的转换。微型计算机的基本工作原理汇编语言程序设计微型计算机接口技术

建立微型计算机系统的整体概念，形成微机系统软硬件开发的初步能力。解：

（1）166，A6H（2）0.75

（3）11111101.01B,FD.4H

(4)5B.AH,(10010001.011000100101)BCD

1.48位和16位二进制数的原码、补码和反码可表示的数的范围分别是多少？解：

原码（-127~+127）、（-32767~+32767）补码(-128~+127）、（-32768~+32767）反码（-127~+127）、（-32767~+32767）1.5写出下列真值对应的原码和补码的形式。（1）G=-1110011B（2）G=-71D

（3）G=+1001001B解：

（1）原码：11110011补码：10001101（2）原码：11000111补码：10111001（3）原码：01001001补码：010010011.6写出符号数10110101B的反码和补码。解：11001010，11001011

1.7已知G和Y的真值，求[G+Y]的补码。（1）G=-1110111BY=+1011010B（2）G=56DY=-21D解：

（1）11100011（2）00100011

1.8已知G=-1101001B，Y=-1010110B，用补码求G-Y的值。解：11101101 7A版优质实用文档

7A版优质实用文档 2 1.9请写出下列字符的ASCII码。4A3-！

解：34H，41H，33H，3DH，21H

1.10若给字符4和9的ASCII码加奇校验，应是多少？解：34H，B9H

1.11上题中若加偶校验，结果如何？解：B4H，39H

1.12计算下列表达式。

(1)（4EH+10110101B）G（0.0101）BCD=（）D（2）4EH-（24/08H+’B’/2）=（）B解：

（1）129.5D（2）101010B

第2章微型计算机基础

2.6简述CPU执行程序的过程。

解：当程序的第一条指令所在的地址送入程序计数器后，CPU就进入取指阶段准备取第一条指令。在取指阶段，CPU从内存中读出指令，并把指令送至指令寄存器IR暂存。在取指阶段结束后，机器就进入执行阶段，这时，由指令译码器对指令译码，再经控制器发出相应的控制信号，控制各部件执行指令所规定的具体操作。当一条指令执行完毕以后，就转入了下一条指令的取指阶段。以上步骤周而复始地循环，直到遇到停机指令。2.7说明8086的EU和BIU的主要功能。在执行程序过程中他们是如何相互配合工作的？

解：执行单元EU负责执行指令。EU在工作时不断地从指令队列取出指令代码，对其译码后产生完成指令所需要的控制信息。数据在ALU中进行运算，运算结果的特征保留在标志寄存器FLAGS中。总线接口单元BIU负责CPU与存储器、I/O接口之间的信息传送。BIU取出的指令被送入指令队列供EU执行，BIU取出的数据被送入相关寄存器中以便做进一步的处理。当EU从指令队列中取走指令，指令队列

出现空字节时，BIU就自动执行一次取指令周期，从内存中取出后续的指令代码7A版优质实用文档

7A版优质实用文档 3 放入队列中。当EU需要数据时，BIU根据EU给出的地址，从指定的内存单元或外设中取出数据供EU使用。当运算结束时，BIU将运算结果送入指定的内存单元或寄存器。当指令队列空时，EU就等待，直到有指令为止。若BIU正在取指令，EU发出访问总线的请求，则必须等BIU取指令完毕后，该请求才能得到响应。一般情况下，程序顺序执行，当遇到跳转指令时，BIU就使指令队列复位，从新地址取出指令，并立即传送EU去执行。

指令队列的存在使8086/8088的EU和BIU并行工作，从而减少了CPU为取指令而等待的时间，提高了CPU的利用率，加快了整机的运行速度。另外也降低了对存储器存取速度的要求。

2.8在执行指令期间,BIU能直接访问存储器吗?为什么?

解:可以.因为EU和BIU可以并行工作,EU需要的指令可以从指令队列中获得,这时BIU预先从存储器中取出并放入指令队列的。在EU执行指令的同时，BIU可以访问存储器取下一条指令或指令执行时需要的数据。2.98086与8088CPU的主要区别有哪些？解：主要区别有以下几点：

①8086的外部数据总线有16位，而8088的外部数据总线只有8位。②8086指令队列深度为6个字节,而8088的指令队列深度为4个字节.

③因为8086的外部数据总线有16位,故8086每个总线周期可以存取两个字节.而8088的外部数据总线因为只有8位,所以每个总线周期只能存取1个字节.④个别引脚信号的含义稍有不同.2.108088CPU工作在最小模式下:

（1）当CPU访问存储器时,要利用哪些信号?（2）当CPU进行I/O操作时,要利用哪些信号?

（3）当HOLD有效并得到响应时,CPU的哪些信号置高阻?解:

（1）要利用信号线包括WR#、RD#、IO/M#、ALE以及AD0~AD7、A8~A19。（2）同（1）。 7A版优质实用文档

7A版优质实用文档 4 （3）所有三态输出的地址信号、数据信号和控制信号均置为高阻态。

2.11总线周期中，什么情况下要插入TW等待周期？插入TW周期的个数，取决于什么因素？

解：在每个总线周期的T3的开始处若READY为低电平，则CPU在T3后插入一个等待周期TW。在TW的开始时刻，CPU还要检查READY状态，若仍为低电平，则再插入一个TW。此过程一直进行到某个TW开始时，READY已经变为高电平，这时下一个时钟周期才转入T4。

可以看出，插入TW周期的个数取决于READY电平维持的时间。

2.12若8088工作在单CPU方式下，在教材第91页的表中填入不同操作时各控制信号的状态。

解：结果如表所示。

2.13在8086/8088CPU中，标志寄存器包含哪些标志位？各位为0（为1）分别表示什么含义？

解：（略），见书第49页。

2.148086/8088CPU中，有哪些通用寄存器和专用寄存器？说明它们的作用。解：通用寄存器包含以下8个寄存器：

AG、BG、CG和DG寄存器一般用于存放参与运算的数据或运算的结果。除此之外：

AG：主要存放算术逻辑运算中的操作数，以及存放I/O操作的数据。BG：存放访问内存时的基地址。

CG：在循环和串操作指令中用作计数器。

DG：在寄存器间接寻址的I/O指令中存放I/O地址。在做双字长乘除法运算时，DG与AG合起来存放一个双字长数。SP：存放栈顶偏移地址。

BP：存放访问内存时的基地址。 7A版优质实用文档

7A版优质实用文档 5 SP和BP也可以存放数据，但它们的默认段寄存器都是SS。SI：常在变址寻址方式中作为源地址指针。DI：常在变址寻址方式中作为目标地址指针。

专用寄存器包括4个段寄存器和两个控制寄存器：CS：代码段寄存器，用于存放代码段的段基地址。DS：数据段寄存器，用于存放数据段的段基地址。SS：堆栈段寄存器，用于存放堆栈段的段基地址。

ES：附加段寄存器，用于存放附加段的段基地址。

IP：指令指针寄存器，用于存放下一条要执行指令的偏移地址。FLAGS：标志寄存器，用于存放运算结果的特征。

2.158086/8088系统中，存储器为什么要分段？一个段最大为多少个字节？最小为多少个字节？

解：分段的主要目的是便于存储器的管理，使得可以用16位寄存器来寻址20位的内存空间。一个段最大为64KB，最小为16B。

2.16在8086/8088CPU中，物理地址和逻辑地址是指什么？已知逻辑地址为1F00：38A0H，如何计算出其对应的物理地址？

解：物理地址时CPU存取存储器所用的地址。逻辑地址是段和偏移地址形式的地址，即汇编语言程序中使用的存储器地址。

若已知逻辑地址为1F00：38A0H，则对应的物理地址=1F00HG16+38A0H=228A0H。

2.17已知存储器物理地址为78A00H，计算出它所对应的逻辑地址。此结果惟一吗？

解：物理地址可以对应于不同的逻辑地址。78A00H对应的逻辑地址可以是7000H：8A00H，7800H：0A00H，78A0H：0000H等。结果不是惟一的。

2.18设当前数据段位于存储器的A8000H~B7FFFH，DS段寄存器的内容应是什么？ 7A版优质实用文档

7A版优质实用文档 6 解：因为A8000H到B7FFFH之间的地址范围大小为64KB，未超出一个段的最大范围。故要访问此地址范围的数据，数据段的起始地址（即段首地址）应为A8000H，则DS段寄存器为A800H。

2.19若CS=8000H，则当前代码段可寻址的存储空间的范围是多少？

解（CS）=8000H时，当前代码段可寻址的存储空间范围为80000H~8FFFFH。2.208086/8088CPU在最小模式下构成计算机系统至少应包括哪几个基本部分（器件）？

解：其至少应包括：8088CPU、8284时钟发生器、8282锁存器（3片）和8286双向总线驱动器。

第3章8088/8086指令系统

3.1什么叫寻址方式？8086/8088CPU共有哪几种寻址方式？

解：寻址方式主要是指获得操作数所在地址的方法.8086/8088CPU具有：立即寻址、直接寻址、寄存器寻址、寄存器间接寻址、寄存器相对寻址、基址一变址寻址、基址一变址－相对寻址以及隐含寻址等8种寻址方式。3.2设（DS)=6000H，（ES)=20GGH，（SS)=1500H，（Si）=00A0H,（BG)=0800H，(BP)=1200H，数据变量VAR为0050H.请分别指出下列各条指令源操作数的寻址方式？它的物理地址是多少？(1)MOVAG,BG(2)MOVDL,80H

(3)MOVAG,VAR(4)MOVAG,VAR[BG][SI](5)MOVAL,'B'(6)MOVDI,ES:[BG](7)MOVDG,[BP](8)MOVBG，20H[BG]解：

(1)寄存器寻址。因源操作数是寄存器，故寄存器BG就是操作数的地址.

(2)立即寻址。操作数80H存放于代码段中指令码MOV之后。(3）直接寻址。

（4）基址一变址一相对寻址．

操作数的物理地址=(DS)×16＋(SI)＋(BG)＋VAR=60000H＋00A0H＋0800H＋0050H＝608F0H(5)立即寻址

合集下载

微机原理与接口技术习题答案

微机原理与接口技术习题答案

1

第一章

01-01 什么是冯.诺依曼机？(PP7)

答：微型计算机的操作过程采用的是程序存储原理，这是由数学家冯.诺依曼(Jone Von Neumen)首先提出

的，因此计算机常常称为冯.诺依曼机。

程序存储原理指出：用机器码指令排出的程序在执行前，首先存储于存储器中，存储器既存储程序又

存储数据。然后CPU逐条地从存储器中逐次取出一条条指令码，把指令码变成控制信号序列，控制信号发

向有关的部件，控制完成指令规定的操作。即MPU逐条地从内存储器中取出程序中的指令并执行指令规定

的操作。

01-02 微处理器，微型计算机，微型计算机系统有什么联系与区别？(PP4~5)

答：微处理器主要由运算器、控制器、寄存器阵列和片内总线组成；微型计算机主要由微处理器、内存储

器、I/O接口电路和总线组成；微型计算机系统由微型计算机、I/O设备和各种软件组成。

微处理器不能构成独立的工作系统，它不能独立地执行程序；微型计算机是构成独立工作系统的最小

配置；微机系统是用户使用计算机的基本配置。

01-04 画出微机系统框图。(PP7)

01-12 将下列十进制数转换为8位有符号二进制数。

(1)+32 (2)-12

解(1)：[+32]原=0010,0000B，[+32]反=0010,0000B，[+32]补=0010,0000B

解(2)：[-12]原=1000,1100B，[-12]反=1111,0011B，[-12]补=1111,0100B

01-14 将下列二进制数转换为有符号十进制数。

(1)1000,0000B (3)1001,0010B

解(1)：查编码表1000,0000B＝-128D

解(3)：1001,0010B取反＋1＝11101101＋1＝11101110B＝-110D 2

第二章

02-01 8086 CPU内部由哪两部分组成？他们的主要功能是什么？(P22~24)

答：8086 CPU由总线接口部件BIU和指令执行部件EU组成。

《微机原理与接口技术》参考答案完整版

《微机原理与接口技术》参考答案完整版

·1·《微机原理与接口技术》习题参考答案习题21.为何说8086CPU是16位CPU？答：16位指的是8086CPU的字长，而字长一般来说和运算器、寄存器、总线宽度一致。因为8086CPU的内部寄存器、内部运算部件以及内部操作都是按16位设计的，这决定了它的字长为16位。2.8086CPU由哪两个单元组成？其中，指令队列在哪个单元中，有何作用？答：总线接口单元（BusInterfaceUnit，BIU）和执行单元（ExecutionUnit，EU）。指令队列在BIU中。它的作用是当EU在执行指令时，空闲的BIU可以从内存读取后续指令到指令队列，这样就可以将取指令工作和执行指令工作重叠进行，从而提高CPU的工作效率，加快指令的执行速度。3.8086CPU中8位寄存器和16位寄存器是什么关系？答：8086的通用寄存器包括数据寄存器、指针寄存器和变址寄存器。其中数据寄存器包含AX、BX、CX、DX四个16位寄存器，但他们每个都可以分开作为两个单独的8位寄存器使用。8086的指针寄存器和变址寄存器不可分割为8位寄存器。4.8086CPU中的IP寄存器有何用途？答：IP寄存器是指令指针寄存器，用来存放下一条要执行的指令在代码段中的偏移地址。在程序运行过程中，IP寄存器始终指向下一条指令的首地址，与CS寄存器联合确定下一条指令的物理地址。8086就是通过IP寄存器来控制指令序列的执行流程。5.在标志寄存器中，用于反映运算结果属性的标志位有哪些？它们每一位所表示的含义是什么？答：有CF、PF、AF、ZF、SF、OF。它们的含义如下：CF：进位标志。它记录运算时从最高有效位产生的进位值或结果值。最高有效位有进位或有借位时CF=1，否则CF=0。PF：奇偶标志。它记录运算结果的奇偶检验条件。当结果操作数中“1”的个数为偶数时PF=1，否则PF=0。AF：辅助进位标志。在字节运算时，由低半字节（字节的低4位）向高半字节有进位或借位时，AF=1，否则AF=0。ZF：零标志。运算结果为零时ZF=1，否则ZF=0。SF：符号标志。它记录运算结果的最高位，即由符号数的符号。OF：溢出标志。在运算过程中，如果运算结果已经超出了机器能表示的数值范围（指有符号数）称为溢出，此时OF=1，否则OF=0。6.分别完成下面的8位运算，并说明各主要标志位的状态，以及结果是否产生溢出（提示：需要分为有符号数和无符号数两种情况）。·2·（1）90H+3CH（2）3CH-90H（3）7DH-9CH答：（1）有符号：CCH主要标志CF=0PF=1AF=0ZF=0SF=1OF=0无溢出无符号：CCH主要标志CF=0PF=1AF=0ZF=0SF=1OF=0无溢出（2）有符号：ACH主要标志CF=1PF=1AF=0ZF=0SF=1OF=1溢出无符号：ACH主要标志CF=1PF=1AF=0ZF=0SF=1OF=0溢出（3）有符号：E1H主要标志CF=1PF=1AF=0ZF=0SF=1OF=1溢出无符号：E1H主要标志CF=1PF=1AF=0ZF=0SF=1OF=0溢出7.假设下列各组数值均分配在10000H开始的连续存储单元中，分别画出各组数值在内存中的存储形式。字节：2、‘2’、‘B’、‘b’和‘0’；字：12H、1004H、-1和0；双字：420H、12345678H和0。答：（1）2‘2’‘B’‘b’‘0’10000H02H32H42H62H30H（2）12H1004H-1010000H12H04HFFH00H10001H00H10HFFH00H（3）420H12345678H010001H20H78H00H10002H04H56H00H10003H00H34H00H10004H00H12H00H8.什么是物理空间？8086CPU的物理地址是多少位？其决定的物理空间有多大？答：物理空间是指由编址单元（如字节）大小和地址总线宽度决定的可寻址的存储器地址空间。8086CPU具有20条地址总线，所以它的物理地址是20bit。8086的存储是按照字节存储的，所以其物理空间为202B=1MB。9.什么是逻辑空间？8086的逻辑空间有何特点？其逻辑地址如何构成？答：采用分段存储管理方式，将物理空间分割，通过段映射构建的由多个独立的逻辑段构成的存储空间即为逻辑空间。8086使用16位地址在段内寻址，称为段的偏移地址，因此其特点是段的最大长度162=64KB。在8086中，将16位的段地址和16位的偏移地址合称为逻辑地址，其中段地址舍弃了最低四位的0，故逻辑地址等于段地址乘以10H加偏移地址。10.简述面向逻辑空间编程比面向物理空间编程的优势。答：可以解除程序设计对实际物理空间的依赖。具体表现在：程序设计时不需要了解存储器的使用情况，操作系统或监控程序会将程序分配在空闲空间，不会和系统程序或其他程序冲突；·3·第二，程序设计时采用的是逻辑空间的地址，存储管理部件将自动、透明地进行逻辑空间地址到物理空间地址的转换，即逻辑空间到物理空间的映射，所以，不同的空间分配对程序没有影响；第三，逻辑空间是相对“观察者”而言的，即不同的人面对的逻辑空间是独立无关的，所以每个编程者都是在自己的逻辑空间上编程。11.8086CPU是如何实现逻辑空间到物理空间的映射的？答：逻辑空间的段地址指明要访问的存储单元所处的段，偏移地址指明存储单元的段内地址。段地址表示段在物理空间上的起始位置，偏移地址表示要访问的存储单元相对于起始位置的偏移量。12.简述段寄存器的作用。答：为了保证地址转换的效率，访问存储器时，总是由段寄存器提供段址。8086在BIU中设有4个段寄存器（CS、DS、SS、ES），CPU可以在某一时刻通过这4个段寄存器来访问4个不同的段。在程序设计层面，可以通过指定段和段寄存器的关系来标识段，这样在实际编程时，绝大多数情况下逻辑地址只需要指定偏移地址。13.已知当前（CS）=7F00H，（IP）=017CH，问下条指令的物理地址是什么？答：（CS）*10H+（IP）=7F00H*10H+017CH=7F000H+017CH=7F17CH14.已知当前（DS）=5C00H，（ES）=5D10H，而数据的物理地址是63654H，若分别使用DS和ES段寄存器访问该数据，问偏移地址分别是多少？答：若使用DS，则（IP）=63654H-（DS）*10H=63654H-5C000H=7654H。若使用ES，则（IP）=63654H-（ES）*10H=63654H-5D100H=6554H。15.什么是I/O端口？8086CPU的端口空间是多大？需要使用地址总线的多少位访问端口空间？答：I/O端口即输入输出接口，是外部设备和主机交换信息的接口，在它们之间的通信中起到了转换和缓冲数据的作用。8086的I/O端口空间大小为162=64KB。需要16位，8086使用地址总线的低16位访问I/O端口。16.简述Intel的32位处理器如何对16位处理器的寄存器进行扩展，有何好处。答：（1）将16位通用寄存器扩展16位形成32位通用寄存器。同时还保留了原来的16位寄存器和8位寄存器。（2）将指令寄存器IP扩展16位形成32为的EIP寄存器。（3）段寄存器仍然是16位的，但增加了FS和GS两个段寄存器。（4）将寄存器Flags扩展16为形成32位的EFLAGS标志寄存器，增加了新的标志。32位微处理器完整保留了16位微处理器的寄存器结构，可保证16位架构的程序可以不经修改的运行在32位架构中，即向前兼容，是Intel商业成功的重要保证。17.简述32位处理器的工作模式。答：（1）实模式。实模式下的工作原理与8086相同，就相当于一个告诉的8086处理器。（2）保护模式。该模式有以下特点：支持多任务；支持存储器的分段管理和分页管理，易于实现虚拟操作系统；具有保护功能，包括存储器保护、任务特权级保护和任务之·4·间的保护。（3）虚拟8086模式。虚拟8086模式是为了在保护模式下执行8086程序而设计的。在虚拟8086模式下可执行16位的软件，同时虚拟8086模式又可以以任务的形式与真正的32位任务进行切换，共享资源。18.简述保护模式下存储管理的特点。答：在保护模式下，微处理器支持分段存储管理和分页存储管理。分段存储管理完成由多个逻辑段构建的逻辑空间映射到线性空间的工作；程序设计面向逻辑空间进行；如果不使用分页存储管理，则线性空间就是物理空间；分页存储管理将线性空间按照一定的大小（4KB）划分页（逻辑页），然后以页为单位在物理空间上进行分配（物理页）和回收，并实现逻辑页到物理页的映射；分页存储管理对使用者是透明的。习题31.指令由哪两部分构成？分别起什么作用？答：由操作码和操作数组成。操作码表示指令所要完成操作的功能和性质，操作数提供该操作的对象。2.存储器寻址方式提供的是什么地址？它最终如何映射到实际的物理地址？答：由段址和偏移地址组成的逻辑地址。逻辑空间的段地址指明要访问的存储单元所处的段，偏移地址指明存储单元的段内地址。段地址表示段在物理空间上的起始位置，偏移地址表示要访问的存储单元相对于起始位置的偏移量。3.简述立即寻址和直接寻址、寄存器寻址和寄存器间接寻址的区别。答：立即寻址的指令所需的操作数直接存放在指令中，指令的操作数字段就是真正的操作数。直接寻址是在指令中给出操作数所在内存单元的段内偏移量。寄存器寻址的操作数存放在寄存器中，指令的操作数字段是使用的寄存器。寄存器间接寻址方式中，寄存器内存放的是操作数的地址，而不是操作数本身，即操作数是通过寄存器间接得到的。4.指出下列各种操作数的寻址方式。MOVAX，420HMOV[BX]，SIMOVAX，[90]MOV[DI+90]，AHMOVAL，[BP+SI+20]答：答案一（默认求源操作数寻址方式）1)MOVAX,420H立即寻址2)MOV[BX],SI寄存器寻址3)MOVAX,[90]直接寻址4)MOV[DI+90],AH寄存器寻址5)MOVAL,[BP+SI+20]相对基址变址寻址答案二1)MOVAX,420H源：立即寻址目：寄存器寻址·5·2)MOV[BX],SI源：寄存器寻址目：基址寻址3)MOVAX,[90]源：直接寻址目：寄存器寻址4)MOV[DI+90],AH源：寄存器寻址目：变址寻址5)MOVAL,[BP+SI+20]源：（相对）基址变址寻址目：寄存器寻址5.指出下列寻址方式中源操作数所使用的段寄存器。MOVAX，[SI+20H]MOVAL，[1000H]MOVAX，ES:[BX][SI]MOVAX，[BP+1234H]答：（1）DS（2）DS（3）ES（4）SS6.已知寄存器（BX）=2010H、（DI）=0FFF0H和（BP）=420H，试分别计算出下列寻址方式中源操作数的有效地址。MOVAX，[2345H]MOVAX，[BX]MOVAX，ES:[DI+200]MOVAX，DS:[BP+DI]MOVAX，[BX+DI+114H]答：1)MOVAX,[2345H]2345H2)MOVAX,[BX]2010H3)MOVAX,ES:[DI+200]0B8H4)MOVAX,DS:[BP+DI]410H5)MOVAX,[BX+DI+114H]2114H7.使用类似MOV指令的双操作数指令需要注意什么？答：（1）MOV指令不需要经过ALU处理，所以对标志位没有影响；（2）MOV指令是双操作数指令，在使用时有一些限制：立即数不能作为目的操作数；CS不能作为目的操作数；段寄存器不能到段寄存器；立即数不能到段寄存器；内存不能到内存；8.8086系统的堆栈是如何组织的？如何判断堆栈满或空？答：8086的堆栈采用存储器方式实现，8086将堆栈组织为一个逻辑段，称为堆栈段。堆栈段的段址由寄存器SS指定，堆栈指针由SP寄存器担当。若SP当前值等于SS段址的内的最小值，即SP为0时，堆栈满；若SP当前值等于堆栈指定的SP初始值时，堆栈空。9.已知（SS）=0FF00H、（SP）=00B0H，先执行两条将8086H和0F20H入栈的PUSH指令，再执行一条POP指令。请画出堆栈内容变化过程示意图（请标出存储单元的物理地址）。答：执行完两条PUSH后：||0FF00H←SS

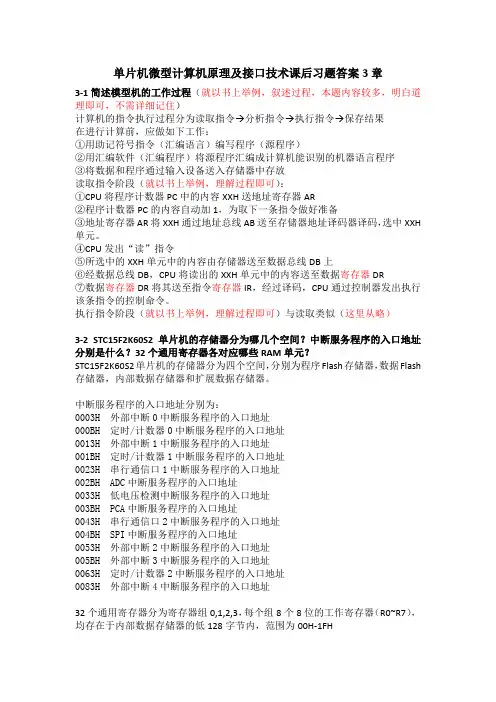

单片机微型计算机原理及接口技术课后习题答案3章

单片机微型计算机原理及接口技术课后习题答案3章

单片机微型计算机原理及接口技术课后习题答案3章

3-1简述模型机的工作过程（就以书上举例，叙述过程，本题内容较多，明白道理即可，不需详细记住）

计算机的指令执行过程分为读取指令分析指令执行指令保存结果

在进行计算前，应做如下工作：

①用助记符号指令（汇编语言）编写程序（源程序）

②用汇编软件（汇编程序）将源程序汇编成计算机能识别的机器语言程序

③将数据和程序通过输入设备送入存储器中存放

读取指令阶段（就以书上举例，理解过程即可）：

①CPU将程序计数器PC中的内容XXH送地址寄存器AR

②程序计数器PC的内容自动加1，为取下一条指令做好准备

③地址寄存器AR将XXH通过地址总线AB送至存储器地址译码器译码，选中XXH单元。

④CPU发出“读”指令

⑤所选中的XXH单元中的内容由存储器送至数据总线DB上

⑥经数据总线DB，CPU将读出的XXH单元中的内容送至数据寄存器DR

⑦数据寄存器DR将其送至指令寄存器IR，经过译码，CPU通过控制器发出执行该条指令的控制命令。

执行指令阶段（就以书上举例，理解过程即可）与读取类似（这里从略）

3-2 STC15F2K60S2单片机的存储器分为哪几个空间？中断服务程序的入口地址分别是什么？32个通用寄存器各对应哪些RAM单元？

STC15F2K60S2单片机的存储器分为四个空间，分别为程序Flash存储器，数据Flash存储器，内部数据存储器和扩展数据存储器。

中断服务程序的入口地址分别为：

0003H 外部中断0中断服务程序的入口地址

000BH 定时/计数器0中断服务程序的入口地址

0013H 外部中断1中断服务程序的入口地址

001BH 定时/计数器1中断服务程序的入口地址

0023H 串行通信口1中断服务程序的入口地址

002BH ADC中断服务程序的入口地址

0033H 低电压检测中断服务程序的入口地址

003BH PCA中断服务程序的入口地址

微机原理与接口技术考试复习题(有答案)

微机原理与接口技术考试复习题(有答案)

《微型计算机原理及接口技术》试题

（120分钟）

一. 单项选择题（在每小题的四个备选答案中选出一个正确的

1. 8086CPU芯片的外部引线中，数据线的条数为（ ）。

A.6条 B.8条 C.16条 D.20条

2．8086CPU工作在总线请求方式时，会让出（ ）。

A.地址总线 B.数据总线

C.地址和数据总线 D.地址、数据和控制总线

3．8086在执行OUT DX,AL指令时，AL寄存器的内容输出到（ ）上。

A．地址总线 B．数据总线 C．存储器 D．寄存器

4．8086CPU的I/O地址空间为（ ）字节。

A．64KB B．1MB C．256B D．1024B

5. 当8086CPU读I／O接口时，信号M／IO和DT／R的状态必须是（ ）。

A.00 B.01 C.10 D.11

6. 在8088CPU中, 用于寄存器间接寻址输入输出指令的寄存器是（ ）。

A. AX B. BX C. CX D. DX

7．两片8259A级联后可管理（ ）级中断。

A．15 B.16 C.32 D.64

8．8086中断系统中优先级最低的的是（ ）。

A.可屏蔽中断 B.不可屏蔽中断 C.单步中断 D.除法出错

9．CPU在执行IN AL，DX指令时，其（

）。

A． IO/M为高， RD为低 B． IO/M为高， WR为低
