自感应用的原理

平山县职业教育中心教案

平山县职业教育中心教案首页

编号：＿＿ 号 授课教师：＿＿赵习文＿＿＿＿＿ 授课时间：11月＿10＿＿＿

课题 自感现象应用 课时 1课时

授课班级 电12-4班 上课地点 301教室

教学

目标 能力(技能)目标 知识目标

领悟科学探究中提出问题、观察实验、分析论证、归纳总结等要素在研究物理问题时的重要性。

1．掌握自感现象的应用

2．掌握磁场能量

教学重点 自感现象的应用自感电动势

教学难点 磁场能量自感现象

教学方法 小组学习法、示范教学法、讲授、问题引导法等

教学反思

平山县职业教育中心教案

2

步骤 教学内容 教学

方法 教学

手段 学生

活动 时间

分配

明确目标

一、明确目标：

教师解读学习目标

二、复习提问 ：

自感现象名词解释

自感电动势的公式

三.引入

讲授(口述)

演示启发

提问

讨论

展示

实物展示

课件

板书 个别回答

小组讨论

代表发言

15分钟

操作示范 一、自感现象的应用

自感现象在各种电器设备和无线电技术中有着广泛的应用。日光灯的镇流器就是利用线圈自感的一个例子。如图是日光灯的电路图。

1．结构

日光灯主要由灯管、镇流器和起动器组成。镇流器是一个带铁心的线圈，起动器的结构如图所示。

起动器是一个充有氖气的小玻璃泡，里面装有两个电极，一个固定不动的静触片和一个用双金属片制成的U形触片。

灯管内充有稀薄的水银蒸汽，当水银蒸汽导电时，就发教师

示范

课件

演示

教师

提问

课件

板书

演示

学生抢答

小组抢答 30分钟

平山县职业教育中心教案

3 出紫外线，使涂在管壁上的荧光粉发出柔和的光。由于激发水银蒸汽导电所需的电压比220 V的电源电压高得多，因此日光灯在开始点亮之前需要一个高出电源电压很多的瞬时电压。在日光灯正常发光时，灯管的电阻很小，只允许通过不大的电流，这时又要使加在灯管上的电压大大低于电源电压。这两方面的要求都是利用跟灯管串联的镇流器来达到的。

电磁感应中的自感与互感

自感（自感应）和互感（互感应）是电磁感应中的两个重要概念。它们描述了电流变化所产生的磁场对电路中其他线圈或电流的影响。本文将详细介绍自感和互感的定义、原理及应用。

一、自感（自感应）

自感是指电流通过线圈时，在线圈内部产生的磁场引起的感应电动势。当电流通过一个线圈时，线圈内部的磁场变化，产生感应电动势。根据法拉第电磁感应定律，感应电动势的大小与电流的变化率成正比。自感系数L用来描述线圈的自感大小，单位为亨利（H）。

自感现象在电路中具有重要的作用。首先，自感限制了电流的变化速度。当电路开关打开或关闭时，线圈内的自感会阻碍电流变化，导致电流的“冲击”效应。这也是为什么要在开关电路中使用电感等元件的原因之一。

其次，自感也影响电路中的交流信号。交流信号在线圈中产生交变的磁场，从而引起感应电动势。自感使得线圈对不同频率的交流信号具有不同的阻抗。在高频电路中，自感对电路的阻抗有显著影响。

二、互感（互感应）

互感是指当两个或更多的线圈靠近时，其中一个线圈中的变化电流在其他线圈中引起感应电动势。互感现象的存在基于电磁感应定律，即磁场的变化会导致感应电动势的产生。 互感是电磁感应的重要应用之一。它在变压器中起着关键作用，实现了电压和电流的变换。变压器由两个或更多线圈组成，当其中一个线圈中的交流电流变化时，产生的磁场被其他线圈感应，从而在这些线圈中引起电压的变化。

此外，互感还广泛应用于电子领域中的滤波器、耦合电容器等元件中。通过合理设计线圈之间的互感关系，可以实现信号的转换、过滤和传递等功能。

总结：

电磁感应中的自感和互感是描述线圈中磁场变化对电路的影响的重要概念。自感影响电路中电流的变化速度和交流信号的阻抗，而互感实现了电压和电流的转换。它们在电路设计和电子技术中有着广泛的应用，对于实现各种功能和优化电路性能起着关键作用。

注：本文内容仅供参考，如需详细了解电磁感应中的自感和互感，请参考相关教材或专业资料。

自感的原理及应用

1. 什么是自感？

自感，又称为电感或感应电阻，是电路中一种重要的电性质。当电流在导体中流动时，会在导体周围产生一个磁场。这个磁场会产生一个与电流变化有关的电动势，从而阻碍电流的变化。这种阻碍电流变化的电性质就是自感。

2. 自感的原理

自感的原理可以由法拉第电磁感应定律解释。根据法拉第电磁感应定律，当电流在导线中变化时，会在导线周围产生一个磁场。这个磁场会反过来影响导线内的电流，从而阻碍电流的变化。

具体来说，自感的产生是由于磁场的回应。当电流发生变化时，磁场会随之改变，从而产生了一个沿着导线方向的感应电动势。这个感应电动势的方向与电流的变化方向相反，从而产生了一个阻碍电流变化的作用。

3. 自感的应用

自感在电路中有着广泛的应用，以下列举了几个常见的应用：

• 电感

自感器件就是电感的一种常见形式，它可以用来存储能量，抑制高频噪声以及滤波等。自感通过电抗来描述，它的阻力为零。电感的大小取决于线圈的匝数、线圈的面积以及线圈的长度。

• 变压器

变压器是利用自感原理工作的重要设备。它可以将低压高电流的交流电转换成高压低电流的交流电，或者反过来。变压器是电力传输和分配中的关键设备，广泛应用于电力系统中。

• 发电机

发电机也是利用自感原理工作的设备之一。在发电机中，通过转动导体线圈和恒定磁场之间的相互作用，产生感应电动势。这个感应电动势将电能转换为机械能，从而进行发电。

• 电磁铁

电磁铁是利用自感原理将电能转换为磁能的设备之一。当电流通过一个线圈时，会在线圈周围产生一个磁场。这个磁场可以吸引铁磁物质，从而形成一个临时磁铁。 • 电感传感器

电感传感器是利用自感原理测量物理量的设备。通过测量电感的变化来实现对物理量的测量。例如，利用电感传感器可以测量金属材料的温度、液位的变化等。

4. 总结

自感是电路中一种重要的电性质，通过阻碍电流变化来产生感应电动势。自感的原理可以由法拉第电磁感应定律解释。自感在电路中有着广泛的应用，包括电感、变压器、发电机、电磁铁和电感传感器等。这些应用使得自感成为电工学中不可或缺的一部分。通过对自感的理解和应用，我们能够更好地在电路设计和应用中进行优化和创新。

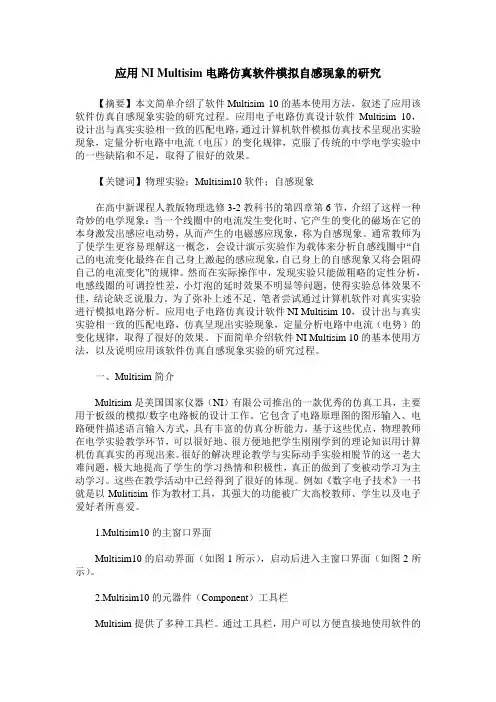

应用NI Multisim电路仿真软件模拟自感现象的研究

【摘要】本文简单介绍了软件Multisim 10的基本使用方法，叙述了应用该软件仿真自感现象实验的研究过程。应用电子电路仿真设计软件Multisim 10，设计出与真实实验相一致的匹配电路，通过计算机软件模拟仿真技术呈现出实验现象，定量分析电路中电流（电压）的变化规律，克服了传统的中学电学实验中的一些缺陷和不足，取得了很好的效果。

【关键词】物理实验；Multisim10软件；自感现象

在高中新课程人教版物理选修3-2教科书的第四章第6节，介绍了这样一种奇妙的电学现象：当一个线圈中的电流发生变化时，它产生的变化的磁场在它的本身激发出感应电动势，从而产生的电磁感应现象，称为自感现象。通常教师为了使学生更容易理解这一概念，会设计演示实验作为载体来分析自感线圈中“自己的电流变化最终在自己身上激起的感应现象，自己身上的自感现象又将会阻碍自己的电流变化”的规律。然而在实际操作中，发现实验只能做粗略的定性分析，电感线圈的可调控性差，小灯泡的延时效果不明显等问题，使得实验总体效果不佳，结论缺乏说服力。为了弥补上述不足，笔者尝试通过计算机软件对真实实验进行模拟电路分析。应用电子电路仿真设计软件NI Multisim 10，设计出与真实实验相一致的匹配电路，仿真呈现出实验现象，定量分析电路中电流（电势）的变化规律，取得了很好的效果。下面简单介绍软件NI Multisim 10的基本使用方法，以及说明应用该软件仿真自感现象实验的研究过程。

一、Multisim简介

Multisim是美国国家仪器（NI）有限公司推出的一款优秀的仿真工具，主要用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。基于这些优点，物理教师在电学实验教学环节，可以很好地、很方便地把学生刚刚学到的理论知识用计算机仿真真实的再现出来。很好的解决理论教学与实际动手实验相脱节的这一老大难问题，极大地提高了学生的学习热情和积极性，真正的做到了变被动学习为主动学习。这些在教学活动中已经得到了很好的体现。例如《数字电子技术》一书就是以Mulitisim作为教材工具，其强大的功能被广大高校教师、学生以及电子爱好者所喜爱。
