井下轨道安装技术规范及安全措施

【精选】井下轨道运输安全技术措施—WORD版

【本文为word版，下载后可修改、打印，如对您有所帮助，请购买，谢谢。】

本文部分内容来自互联网，我司不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 1 页 井下轨道运输安全技术措施

一、工程概况：

为加强矿井运输系统的安全管理，保证新田煤矿2015年运输系统安全、高效、正常作业，特编制本安全技术措施。

二、副斜井主提升绞车运行安全技术措施：

1、 绞车司机、把钩工等作业人员必须遵循“安全第一”的原则，持证上岗，严格按照各工种《操作规程》和《煤矿安全规程》等相关规定作业。

2、 斜巷运输必须做到“三好、四有、二落实”。“三好”：绞车设备完好、巷道支护质量好、轨道道岔质量好；“四有”：有可靠的防跑车和跑车防护装置、有地滚和轨道防滑装置、有信号及躲避硐室、有声光兼备报警装置；“二落实”：岗位责任制落实、检查维修制度落实。

3、 机运二队配专人负责绞车钢丝绳检查，每天必须详细检查钢丝绳的完好情况，并规范填写绞车钢丝绳检查记录，钢丝绳不符合《煤矿安全规程》时，应立即停止绞车运行，进行处理或更换钢丝绳，否【精选】井下轨道运输安全技术措施—WORD版

【本文为word版，下载后可修改、打印，如对您有所帮助，请购买，谢谢。】

本文部分内容来自互联网，我司不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。 第 2 页 则严禁绞车运行。

4、 副井口、副井底必须设置语音信号装置，绞车运行时，提示“正在行车、严禁行人。”

5、 机运二队负责对副井内所有电器、信号、照明及轨道进行检查、维护。

6、除机运二队检查维护人员外，日常中禁止任何人员从副斜井筒上下井。

7、 在副井内行走人员在接到警示或发现车辆运行时，应立即到躲避硐室内进行躲避。

8、 提升前，绞车司机与把钩工必须仔细检查各种安全设施、架子车连接装置、钢丝绳、保险绳、必须完好、齐全、灵敏可靠，并查绞车钢丝绳有无打结、压伤、死弯、锈蚀和断丝等安全隐患，如不符合提升要求，严禁提升。

回风巷铺设轨道

安

全

技

术

措

施

编制单位：生产技术科

编制日期:2015年10月20日

会审表

名称：回风巷铺设轨道安全技术措施

审批地点： 主持人：

审批时间： 年 月 日

审批单位 审批人 审批意见

机电运输科

通风安全科

生产技术科

调 度 室

机电副矿长

生产副矿长

安全副矿长

总工程师

矿 长

铺设轨道安全技术措施

一、作业名称：综掘回风巷铺设轨道

二、施工时间：10月24日

三、施工负责人：

四、主要参加人员：矿综掘队

五、工作内容：轨道选用24kg/m钢轨，轨距为600mm，道轨铺设长度约为1200m，轨枕选用木枕，枕木规格为长×宽×高=1200×150×150mm，轨枕设计间距为700mm；轨道采用10m长钢轨,道钉采用120×10×10mm的人工加工成的。轨道铺设沿巷道上帮铺设，轨道距巷道上帮留设500mm以上的安全距离。

六、工作标准及要求

1、轨道采用24kg/m的钢轨，轨道扣件齐全、牢固并与轨型相符。

2、轨道间距：600mm。直线段轨距上偏差为＋５mm，下偏差为－２mm。

3、轨枕间距：700mm，偏差不超过50㎜，轨枕埋入巷道深度为100mm，轨枕必须与轨道固定牢靠，且垂直于轨道。轨枕靠上帮的一头必须平齐。

4、道床基础必须垫平、捣实，严禁出现枕木悬空。

5、轨道接头的间隙不得大于５mm，高低和左右错差不得大于２mm。

6、直线段２条钢轨顶面的高低差不得大于５mm。

7、必须使用同一型号钢轨。

七、施工方法与步骤

1、施工前的准备 （1）、检查铺轨地段的巷道、轨道中心线、位置等测点是否满足施工需要，特别是弯道部分的巷道是否够宽。

（2）、准备工具和备料：铺轨前，必须把施工中所有的工具准备齐全，按照要求把铺轨材料、道碴、轨枕和钢轨等准备好。

2、施工方法与步骤

（1）、平整道床：沿巷道底板的高度把道床平整好。

编号：FSMY-JD-2014-005

山西中强福山煤业有限公司

安全技术措施

措施名称：副井安装轨道安全技术措施

编 制 人：张东耀

施工单位：运输队

编制时间：2013年9月11日

执行时间：2013年9 月 12 日

规程（措施）名称 副斜井安装轨道安全技术措施

编 制 人 2013年 月 日

施工负责人 2013年 月 日

机 电 部 2013年 月 日

安 监 部 2013年 月 日

机电矿长 2013年 月 日

安全矿长 2013年 月 日

总工程师 2013年 月 日

编 审 人 员 签 字 栏

审 批 意 见

一、 工程概况：由于我矿副斜井刷大已经完毕，需要铺设30kg/m的轨道，为了保证工程的安全顺利进行，特制订此安全措施。

二、施工负责人：高俊杰

三、安全负责人：乔增祥

四、安全技术措施：

1、轨道工入井时，必须穿戴整齐（安全帽、水鞋），带矿灯、自救器。

2、严禁穿化纤衣服或带烟火和点火物品下井。

3、班组长必须佩带便携式瓦检仪。

4、施工前由现场施工负责人与矿调度联系，停止施工巷道提升运输。

5、工作人员进入斜坡行走时，必须严格执行“行车不行人，行人不行车”制度。

6、铺轨道时，轨道工必须由班组长统一指挥 ，站稳立牢，步调一致。

7、轨道工必须熟练掌握各种机具的使用。

8、检查并带好工具材料，排除施工巷道内不安全隐患，方可进入施工地点。

9、拆除混凝土道床或用垛斧铲螺丝时，掌钎人要戴防护手套，打锤人不准戴手套，不准和掌钎人站在同一条线上，同时注意周围环境。

10、捣固道床或卧底时，前后间距不小于2米；使用撬棍起道或起道钉，不准手握满把；施工作业中，不准碰触电缆、电话线、管道等。

11、砸道钉时，必须手心向上栽道钉，用锤轻轻稳牢，随后用力钉进去；严禁在轨道上直道钉。

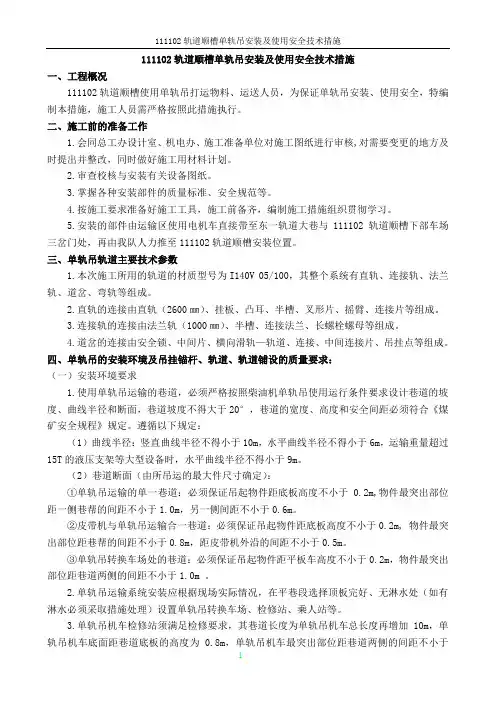

111102轨道顺槽单轨吊安装及使用安全技术措施

1 111102轨道顺槽单轨吊安装及使用安全技术措施

一、工程概况

111102轨道顺槽使用单轨吊打运物料、运送人员，为保证单轨吊安装、使用安全，特编制本措施，施工人员需严格按照此措施执行。

二、施工前的准备工作

1.会同总工办设计室、机电办、施工准备单位对施工图纸进行审核,对需要变更的地方及时提出并整改，同时做好施工用材料计划。

2.审查校核与安装有关设备图纸。

3.掌握各种安装部件的质量标准、安全规范等。

4.按施工要求准备好施工工具，施工前备齐，编制施工措施组织贯彻学习。

5.安装的部件由运输区使用电机车直接带至东一轨道大巷与111102轨道顺槽下部车场三岔门处，再由我队人力推至111102轨道顺槽安装位置。

三、单轨吊轨道主要技术参数

1.本次施工所用的轨道的材质型号为I140V 05/100，其整个系统有直轨、连接轨、法兰轨、道岔、弯轨等组成。

2.直轨的连接由直轨（2600㎜）、挂板、凸耳、半槽、叉形片、摇臂、连接片等组成。

3.连接轨的连接由法兰轨（1000㎜）、半槽、连接法兰、长螺栓螺母等组成。

4.道岔的连接由安全锁、中间片、横向滑轨—轨道、连接、中间连接片、吊挂点等组成。

四、单轨吊的安装环境及吊挂锚杆、轨道、轨道铺设的质量要求：

（一）安装环境要求

1.使用单轨吊运输的巷道，必须严格按照柴油机单轨吊使用运行条件要求设计巷道的坡度、曲线半径和断面，巷道坡度不得大于20°，巷道的宽度、高度和安全间距必须符合《煤矿安全规程》规定。遵循以下规定：

（1）曲线半径：竖直曲线半径不得小于10m，水平曲线半径不得小于6m，运输重量超过15T的液压支架等大型设备时，水平曲线半径不得小于9m。

（2）巷道断面（由所吊运的最大件尺寸确定）：

①单轨吊运输的单一巷道：必须保证吊起物件距底板高度不小于0.2m,物件最突出部位距一侧巷帮的间距不小于1.0m，另一侧间距不小于0.6m。
