高压电气操作教育

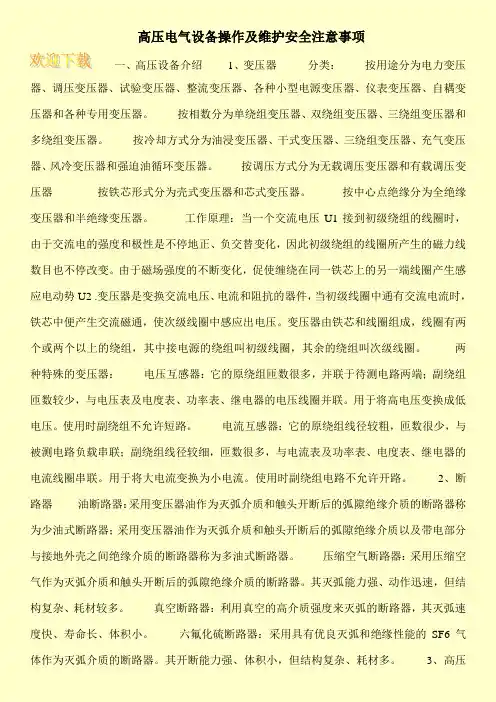

高压电气设备操作及维护安全注意事项

一、高压设备介绍 1、变压器 分类： 按用途分为电力变压器、调压变压器、试验变压器、整流变压器、各种小型电源变压器、仪表变压器、自耦变压器和各种专用变压器。 按相数分为单绕组变压器、双绕组变压器、三绕组变压器和多绕组变压器。 按冷却方式分为油浸变压器、干式变压器、三绕组变压器、充气变压器、风冷变压器和强迫油循环变压器。 按调压方式分为无载调压变压器和有载调压变压器 按铁芯形式分为壳式变压器和芯式变压器。 按中心点绝缘分为全绝缘变压器和半绝缘变压器。 工作原理：当一个交流电压U1接到初级绕组的线圈时，由于交流电的强度和极性是不停地正、负交替变化，因此初级绕组的线圈所产生的磁力线数目也不停改变。由于磁场强度的不断变化，促使缠绕在同一铁芯上的另一端线圈产生感应电动势U2 .变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯中便产生交流磁通，使次级线圈中感应出电压。变压器由铁芯和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。 两种特殊的变压器： 电压互感器：它的原绕组匝数很多，并联于待测电路两端；副绕组匝数较少，与电压表及电度表、功率表、继电器的电压线圈并联。用于将高电压变换成低电压。使用时副绕组不允许短路。 电流互感器：它的原绕组线径较粗，匝数很少，与被测电路负载串联；副绕组线径较细，匝数很多，与电流表及功率表、电度表、继电器的电流线圈串联。用于将大电流变换为小电流。使用时副绕组电路不允许开路。 2、断路器 油断路器：采用变压器油作为灭弧介质和触头开断后的弧隙绝缘介质的断路器称为少油式断路器；采用变压器油作为灭弧介质和触头开断后的弧隙绝缘介质以及带电部分与接地外壳之间绝缘介质的断路器称为多油式断路器。 压缩空气断路器：采用压缩空气作为灭弧介质和触头开断后的弧隙绝缘介质的断路器。其灭弧能力强、动作迅速，但结构复杂、耗材较多。 真空断路器：利用真空的高介质强度来灭弧的断路器，其灭弧速度快、寿命长、体积小。 六氟化硫断路器：采用具有优良灭弧和绝缘性能的SF6气体作为灭弧介质的断路器。其开断能力强、体积小，但结构复杂、耗材多。 3、高压

高压电气试验安全技术操作规程

一、现场安全操作规程

1.工作前要明确工作任务及安全规定。

2.所使用的工具必须符合安全规定。

3.接用试验电源,必须了解电压,必要时需进行测量。

4.接用试验电源和维修的电源,必须装设开关和保险,禁止带负荷接电源。

5.一切试验工作,电气设备的金属外壳都要可靠接地（地网不具备可以不接）。

6.试验用电源如系接地的相电压,应分清地线和火线,被试品有接地时,必须把电源的接地端接在被试品的接地端。

7.试验时,要做到一人接线,二人检查,特高压试验时要两人操作,确认无误后,再正式通电。

8.低压带电试验工作,要带绝缘手套和护目镜,工作时要穿长袖衣,主试人员站在可靠的绝缘物上,使用有绝缘柄的工具,并有专人负责监护。

9.电气设备在做试验前,必须记录铭牌数据,按规定进行试验,并做好各项试验记录。

10.由零位上升调整电压的电气设备在使用前要检查,使用后要推回零位。

11.工作时要精力集中,发生异常情况要冷静,查明原因。必要时手动断开断路器。

12.对电容和大电感设备做高压试验前后,都要进行充分放电,放电时要戴绝缘手套。

13.测量绝缘工作,必须断开电气设备的所有电源,并可靠接地,因工作需要拆除地线时,要遵守下列规定：

a.将妨碍工作的地线用刀闸断开,若不能用刀闸断开,可拆除有关地线;

b.根据需要拆除一相接地线;

c.拆除接地线,保留短路线;

d.在不得已时,可将接地线和短路线全部拆除。

二、高压试验安全操作规程

1.高压试验工作不得少于两人,试验前,试验人员应熟悉试验中的安全注意事项。

2.因试验需要断开设备接头时,拆前应做好标记,接后应进行检查。

3. 试验装置（高压电机、升压变压器）的金属外壳应可靠接地（地网不具备可以不接）,高压引线应尽量缩短,必要时用绝缘物支撑牢固。

第 1 页 共 9 页 高压维修电工安全技术操作规程

第一章 总则

第一条 为保障高压维修电工的生命安全和财产安全，规范高压维修电工的操作行为，特制定本规程。

第二条 高压维修电工是指具有高压电工作经验和相关技术培训合格证书的电工。

第三条 高压维修电工应遵守国家相关法律法规以及本规程的要求。

第四条 高压维修电工应具备以下基本技术能力：掌握高压电工知识和操作流程；熟悉高压电气设备的结构和工作原理；具备高压维修电工相关安全操作技能；能熟练使用高压电工仪器设备。

第五条 高压维修电工应进行定期培训，提高相关安全操作技能和知识水平。

第二章 安全操作要求

第六条 高压维修电工应穿戴符合安全要求的工作服和劳动防护用品，确保身体安全。

第七条 高压维修电工在操作过程中应采取防止感电的安全措施，如佩戴绝缘手套、绝缘鞋等。

第八条 高压维修电工在操作高压电器设备时，应切断电源并进行可靠的漏电保护。

第九条 高压维修电工应按照设备使用说明书进行操作，确保安全可靠。 第 2 页 共 9 页 第十条 高压维修电工应使用符合国家相关标准的电工工具和仪器设备，确保操作正确。

第三章 安全事故应急处理

第十一条 高压维修电工在操作过程中发生事故，应立即切断电源，并迅速采取相应的救援措施。

第十二条 高压维修电工应熟悉适用的救援程序和急救技术，能够迅速处理事故现场。

第十三条 高压维修电工在事故处理过程中应做到安全第一，保护好自己的生命安全。

第十四条 高压维修电工在事故处理过程中应及时向上级报告，并配合相关部门进行事故调查和处理。

第四章 管理要求

第十五条 工作单位应搭建必要的安全管理体系，保障高压维修电工的安全工作环境。

第十六条 工作单位应制定高压维修电工的安全操作规程，并向高压维修电工进行必要的培训。

第十七条 工作单位应对高压维修电工进行定期检查和考核，确保其安全操作能力。

第十八条 工作单位应定期组织高压维修电工进行安全教育和技术研讨，提高其安全意识和技术水平。

高低压电气设备操作及安全警示教育培训

《高低压电气设备操作及安全警示教育培训》

随着电气设备的广泛应用，高低压电气设备操作和安全警示教育培训变得尤为重要。本文将介绍高低压电气设备操作的基本知识，并强调安全警示教育的必要性。

一、高低压电气设备操作

1.1 高低压设备的区别

在高低压电气设备中，高压设备主要指电压大于1000V的设备，如变电站、配电箱等；而低压设备为电压小于1000V的设备，如开关箱、电机控制柜等。因此，在操作不同的设备时，要分别采取不同的操作程序和安全措施。

1.2 操作安全注意事项

在进行高低压电气设备操作时，务必遵循以下注意事项：

（1）熟悉设备：了解设备的性能特点、操作方法和应急措施，确保能正确操作设备。

（2）佩戴防护用具：根据实际情况佩戴绝缘手套、绝缘靴、安全帽等防护用品，确保自身安全。

（3）操作规范：按照操作规程进行操作，禁止逆向操作、错误接线等操作行为。

（4）保持清洁：电气设备操作区域保持干净整洁，防止异物进入设备内部，造成事故。

（5）注意漏电：及时发现并处理设备漏电问题，避免触电危险。

二、安全警示教育培训

2.1 培训目的

安全警示教育培训的目的是提高人员对高低压电气设备操作的认识和安全意识，使其能够正确、安全地操作设备。

2.2 培训内容

（1）设备介绍：介绍高低压电气设备的种类、结构和工作原理，让学员了解设备的基本知识。

（2）操作规程：详细讲解高低压电气设备的操作规程，包括开关顺序、接线方法等。

（3）安全措施：强调佩戴防护用具的重要性，提醒学员注意设备周围的安全措施，如保持干燥、远离易燃物等。

（4）事故案例：通过事故案例分析，让学员认识到高低压电气设备操作的风险和可能的后果，强化安全意识。

2.3 教学方法

通过理论授课、案例分析和实际操作，结合视频资料和模拟器材，让学员全面了解高低压电气设备操作和安全警示。

三、结语

高低压电气设备操作及安全警示教育培训是保障电气设备操作安全的重要环节，只有具备专业知识和安全意识的人员才能正确操作设备，有效预防电气事故的发生。通过学习和培训，我们能够提高自身的安全意识和操作技能，更好地保护自己和他人的生命财产安全。
