真空干燥机原理

常州市力度干燥设备有限公司

单锥真空干燥机 高新专利产品！

一、工程概述

单锥真空干燥机为单锥形的回转罐体，罐内在真空状态下，向夹套内通入蒸汽或热水进行加热，热量通过罐体内壁与湿 物料接触。单锥真空干燥机适用于医药、食品、化工等行业的粉，粒状物料的真空干燥和混合

湿物料吸热后蒸发的水汽。通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。

单锥真空干燥机干燥速度快，一般只需几秒到十几秒钟，具有瞬间干燥的特点。干燥过程中液滴的温度比较低，特别适 宜热敏性物料的干燥，能够保持物料色、香、味。为防止干燥塔产生粘壁现象，本装置设有特殊的结构，有效地杜绝产品的 粘壁现象。特有的成品风送系统将干燥成品与系统内的热湿空气及时分离,避免了干燥成品的吸湿或结块的可能性。

二、工作原理：

通过螺带旋转，物料在容器内形成轴向流循环，周围部位物料向上流动而中心部位物料向下流动，从而产生强烈的对流、剪切、掺混扩散而不断循环，形成全方位的三维空间运动，达到高效的混合效果。

三、结构特点

1、 国际先进的单锥螺带搅拌式结构，充装率高，可达90％。 常州市力度干燥设备有限公司

2、全密闭的操作系统，特别适合易燃易爆、有毒或剧毒、不允许有污染或无菌要求的食品、生物制品、药品等的物料混合场合。

3、 物料全方位的三维混合运动，混合效果极佳，速度快，能适合粘性物料的混合。

4、 设备紧凑，内部混合无死角，自动卸料功能，排料干净和彻底，劳动强度低。

5、 与物料接触部分全部采用SUS316L材质，内壁抛光至Ra0.4以下镜面光。

6、 采用先进的卫生无菌型单端面、带清洗口装置机械密封，完全避免外界对药粉的污染。

7、 配备有在线清洗、在线灭菌和在线干燥功能，更加符合GMP和FDA的洁净生产要求。

带式真空干燥机原理

带式真空干燥机是一种连续式干燥设备，具有高效、节能、环保等优点，被广泛应用于化工、制药、食品、冶金等行业中。其运行原理如下：

1.输入物料

将湿物料加入进给端，通过输送带将物料送入干燥室。

2.真空环境

在干燥室中，建立真空环境，即利用真空泵将干燥室内压力降至一定压强以下。通过此方式，将干燥室内的空气抽出，使物料表面快速失去水分并挥发，达到干燥的效果。

3.加热系统

干燥室内加热系统是带式真空干燥机的核心部件，主要由加热器和循环风机组成。当物料通过输送带进入干燥室后，加热器通过电能、蒸汽、导热油等方式，使室内温度上升。同时，循环风机将干燥室内的空气循环送回加热器，再次被加热，利用对流方式将热量传递给物料，使物料快速蒸发水分。

4.排放系统

排放系统主要由真空泵组成，将干燥室内产生的蒸汽抽出，保持真空环境。同时，干燥室内所产生的废气经过处理，达到环保和安全的要求。

5.卸料端

在经过干燥室内的一系列过程后，物料被输送至卸料端，由于物料在干燥室内的处理，其含水量会大幅降低，因此卸料端所得到的物料的含水量已经达到客户预期的指标。

总之，带式真空干燥机通过创造真空环境和利用加热系统，实现了快速干燥湿物料的目的。同时，在干燥过程中，由于减少了空气接触，可以有效避免物料含水量再次上升的情况发生，有效提高了干燥质量。在高效、环保、安全等方面表现出了显著的优势。

真空干燥机的基本工作原理

干燥过程中，液体水分汽化有轴蒸发和沸腾两种方式。水在沸腾时的汽化速度比在蒸发时的汽化速度快得多，水分蒸发变成蒸汽可以在任何温度下进行。水分沸腾变 成蒸汽，只能在特定温度下进行，但是当降低压强的时候，水的沸点也降低。例如，在19 .6kPa气压下，水的沸点即可降到60°C。真空干燥机就是在真 空状态下，以蒸汽为热源，通过传导加热方式供给革中水分足够 的热量，使蒸发和沸腾同时进行，加快汽化速度。同时，抽真空又快速抽出汽化的蒸汽，并在革周 围形成负压状态，革的内外层之间及表面与周围介质之间形成较大的湿度梯度，加快了汽化速度，达到快速干燥的目的。

真空干燥过程受供热方式、加热温度、真空度、冷却剂温度、革的厚度和初始温度及所受压紧力大小等因素的影响，通常向革供热有热传导、热辐射和两者结合三种方式。

真空干燥机采 用热传导法，真空干燥转鼓采用热辐射法。采用真空干燥机干燥时，最适合的干燥条件是：加热板表面温度为75°C左右，可使干燥较快，时间较短，革机积收缩 较小，革的收缩温度不易降低；真空度为（50~100）*133.32Pz，干燥过程较缓和，对具空干燥机的密封要求低，设备配置的经济效益较好。压紧压 力为2.94~39.2kPa可使革与加热板表面紧密接触，传热效果好，各处温度相同，干燥均匀，干燥后革身平展，结构紧实，收缩较小。冷却剂温度为 5~15°C，可保持革面和冷凝器间有恒定的蒸汽。因此，冷凝器应处于真空室外，且尽量靠近真空室，以免革未覆盖住的加热板面辐射而使冷凝水蒸发，影响干 燥效率。

同时，革本身的厚度和初始含水量对于干燥过程影响也较大。例如。铬鞣牛皮革厚度增加0.2mm，干燥时间就增加3min。因此生产中应按厚度不同分批，选择好干燥时间，才能达到规定的最终含水量。

为了保证真空干燥机达到要求的工作参数，机器结构要从生产实际情况出发，进行设计确定。

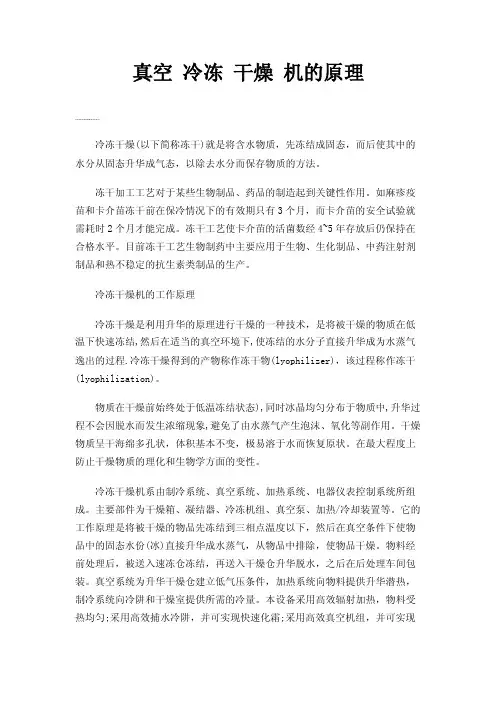

真空 冷冻 干燥 机的原理

00

冷冻干燥(以下简称冻干)就是将含水物质，先冻结成固态，而后使其中的

水分从固态升华成气态，以除去水分而保存物质的方法。

冻干加工工艺对于某些生物制品、药品的制造起到关键性作用。如麻疹疫

苗和卡介苗冻干前在保冷情况下的有效期只有3个月，而卡介苗的安全试验就

需耗时2个月才能完成。冻干工艺使卡介苗的活菌数经4~5年存放后仍保持在合格水平。目前冻干工艺生物制药中主要应用于生物、生化制品、中药注射剂

制品和热不稳定的抗生素类制品的生产。

冷冻干燥机的工作原理

冷冻干燥是利用升华的原理进行干燥的一种技术，是将被干燥的物质在低温下快速冻结,然后在适当的真空环境下,使冻结的水分子直接升华成为水蒸气

逸出的过程.冷冻干燥得到的产物称作冻干物(lyophilizer)，该过程称作冻干

(lyophilization)。

物质在干燥前始终处于低温冻结状态),同时冰晶均匀分布于物质中,升华过

程不会因脱水而发生浓缩现象,避免了由水蒸气产生泡沫、氧化等副作用。干燥

物质呈干海绵多孔状，体积基本不变，极易溶于水而恢复原状。在最大程度上防止干燥物质的理化和生物学方面的变性。

冷冻干燥机系由制冷系统、真空系统、加热系统、电器仪表控制系统所组

成。主要部件为干燥箱、凝结器、冷冻机组、真空泵、加热/冷却装置等。它的

工作原理是将被干燥的物品先冻结到三相点温度以下，然后在真空条件下使物品中的固态水份(冰)直接升华成水蒸气，从物品中排除，使物品干燥。物料经

前处理后，被送入速冻仓冻结，再送入干燥仓升华脱水，之后在后处理车间包

装。真空系统为升华干燥仓建立低气压条件，加热系统向物料提供升华潜热，

制冷系统向冷阱和干燥室提供所需的冷量。本设备采用高效辐射加热，物料受

热均匀;采用高效捕水冷阱，并可实现快速化霜;采用高效真空机组，并可实现

油水分离;采用并联集中制冷系统，多路按需供冷，工况稳定，有利节能;采用

人工智能控制，控制精度高，操作方便。
