粘土矿的类型及评价

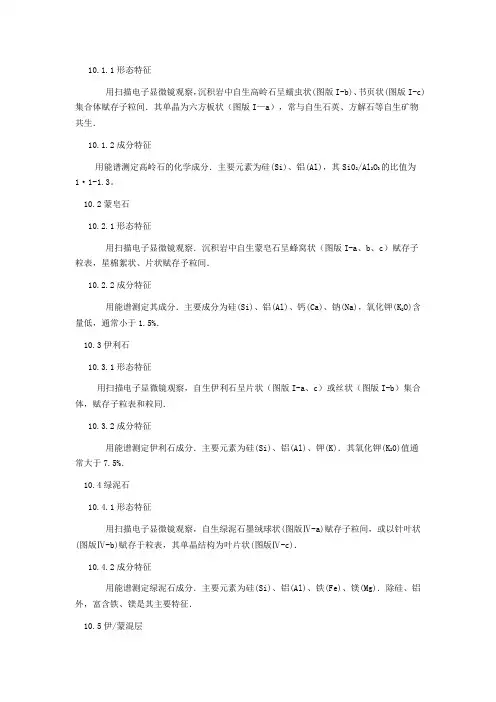

10.1.1形态特征

用扫描电子显微镜观察，沉积岩中自生高岭石呈蠕虫状(图版I-b)、书页状(图版I-c)集合体赋存子粒间．其单晶为六方板状（图版I—a），常与自生石英、方解石等自生矿物共生．

10.1.2成分特征

用能谱测定高岭石的化学成分．主要元素为硅(Si)、铝(Al)，其Si02/Al2O3的比值为1·1-1.3。

10.2蒙皂石

10.2.1形态特征

用扫描电子显微镜观察．沉积岩中自生蒙皂石呈蜂窝状（图版I-a、b、c）赋存子粒表，星棉絮状、片状赋存予粒间．

10.2.2成分特征

用能谱测定其成分．主要成分为硅(Si)、铝(Al)、钙(Ca)、钠(Na)，氧化钾(K2O)含量低，通常小于1.5%．

10.3伊利石

10.3.1形态特征

用扫描电子显微镜观察，自生伊利石呈片状（图版I-a、c）或丝状（图版I-b）集合体，赋存子粒表和粒同．

10.3.2成分特征

用能谱测定伊利石成分．主要元素为硅(Si)、铝(Al)、钾(K)．其氧化钾(K20)值通常大于7.5%．

10.4绿泥石

10.4.1形态特征

用扫描电子显微镜观察，自生绿泥石墨绒球状(图版Ⅳ-a)赋存子粒间，或以针叶状(图版Ⅳ-b)赋存于粒表，其单晶结构为叶片状(图版Ⅳ-c)．

10.4.2成分特征

用能谱测定绿泥石成分．主要元素为硅(Si)、铝(Al)、铁(Fe)、镁(Mg)．除硅、铝外，富含铁、镁是其主要特征．

10.5伊/蒙混层 10.5.1形态特征

用扫描电子显微镜观察，伊/蒙混层呈丝状（图版Va、b、c），是蒙皂石向伊利石过渡期的粘土矿物．形态特征是蒙皂石特征逐渐消失，伊利石特征逐渐增强，赋存于粒表和粒间．

10.5.2成分特征

用能谱测定伊/蒙混层成分，主要元素为硅(Si)、铝(Al)、钾(K)、钙(Ca)、钠(Na)．其成分特征主要反映在氧化钾(K2O）含量为1.5%～7.5%．确定为过渡期的混层粘土矿物．

粘土矿物的基本类型

1. 引言

粘土矿物是一类具有特殊结构和性质的矿物，由于其广泛的应用领域和重要的地质意义，受到了广泛的研究和关注。本文将介绍粘土矿物的基本类型，包括其组成、结构、特性以及应用等方面的内容。

2. 粘土矿物的定义和组成

粘土矿物是一类由细小的颗粒组成的矿物，其颗粒直径一般在2微米以下。其主要成分是硅酸盐矿物，包括硅酸铝、硅酸镁等。此外，还含有一些杂质元素，如铁、钙、钠等。

3. 粘土矿物的结构

粘土矿物的结构是其独特性质的基础。粘土矿物的结构由层状结构和交换性离子组成。层状结构是指粘土矿物的晶格由一层一层的平面构成，层与层之间通过弱的相互作用力连接。交换性离子是指粘土矿物中的某些离子可以与周围环境中的离子进行交换，这种交换性使得粘土矿物具有吸附和离子交换等特性。

4. 粘土矿物的基本类型

根据粘土矿物的结构和成分，可以将其分为以下几种基本类型：

4.1 硅酸盐粘土矿物

硅酸盐粘土矿物是最常见的粘土矿物类型，其主要成分是硅酸盐矿物。根据硅酸盐矿物的不同，硅酸盐粘土矿物可以分为伊利石、蒙脱石、高岭石等几种类型。

• 伊利石：伊利石是一种层状结构的粘土矿物，其晶格中的层由硅酸铝和氧化镁等组成。伊利石具有吸附能力，可以用于土壤改良、废水处理等领域。

• 蒙脱石：蒙脱石是一种层状结构的粘土矿物，其晶格中的层由硅酸镁和氧化铝等组成。蒙脱石具有较强的吸附能力和离子交换能力，广泛应用于催化剂、吸附剂等领域。

• 高岭石：高岭石是一种层状结构的粘土矿物，其晶格中的层由硅酸铝和氧化铝等组成。高岭石具有较高的硬度和稳定性，广泛应用于陶瓷、建材等领域。

4.2 非硅酸盐粘土矿物

除了硅酸盐粘土矿物外，还存在一些非硅酸盐粘土矿物，其主要成分不是硅酸盐矿物。 • 氧化铝矿物：氧化铝矿物是一种非硅酸盐的粘土矿物，主要成分是氧化铝。氧化铝矿物具有较高的硬度和稳定性，广泛应用于磨料、耐火材料等领域。

• 铁矿物：铁矿物是一种非硅酸盐的粘土矿物，主要成分是铁。铁矿物具有较高的硬度和磁性，广泛应用于磁性材料、矿石等领域。

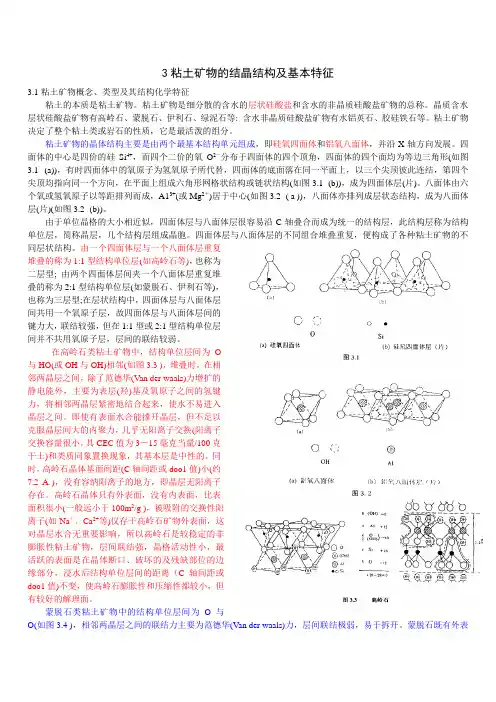

3粘土矿物的结晶结构及基本特征

3.1粘土矿物概念、类型及其结构化学特征

粘土的本质是粘土矿物。粘土矿物是细分散的含水的层状硅酸盐和含水的非晶质硅酸盐矿物的总称。晶质含水层状硅酸盐矿物有高岭石、蒙脱石、伊利石、绿泥石等: 含水非晶质硅酸盐矿物有水铝英石、胶硅铁石等。粘土矿物决定了整个粘土类或岩石的性质，它是最活泼的组分。

粘土矿物的晶体结构主要是由两个最基本结构单元组成，即硅氧四面体和铝氧八面体，并沿X轴方向发展。四面体的中心是四价的硅Si4+，而四个二价的氧O2－分布于四面体的四个顶角，四面体的四个面均为等边三角形(如图3.1- (a))，有时四面体中的氧原子为氢氧原子所代替，四面体的底面落在同一平面上，以三个尖顶彼此连结，第四个尖顶均指向同一个方向，在平面上组成六角形网格状结构或链状结构(如图3.1- (b))，成为四面体层(片)。八面体由六个氧或氢氧原子以等距排列而成，A13+(或Mg2＋)居于中心(如图3.2- ( a ))，八面体亦排列成层状态结构，成为八面体层(片)(如图3.2- (b))。

由于单位晶格的大小相近似，四面体层与八面体层很容易沿C轴叠合而成为统一的结构层，此结构层称为结构单位层，简称晶层，几个结构层组成晶胞。四面体层与八面体层的不同组合堆叠重复，便构成了各种粘土矿物的不同层状结构。由一个四面体层与一个八面体层重复堆叠的称为1:1型结构单位层(如高岭石等)，也称为二层型; 由两个四面体层间夹一个八面体层重复堆叠的称为2:1型结构单位层(如蒙脱石、伊利石等)，也称为三层型;在层状结构中，四面体层与八面体层间共用一个氧原子层，故四面体层与八面体层间的键力大，联结较强，但在1:1型或2:1型结构单位层间并不共用氧原子层，层间的联结较弱。

在高岭石类粘土矿物中，结构单位层间为O与HO(或OH与OH)相邻(如图3.3 )，堆叠时，在相邻两晶层之间，除了范德华(Van der waals)力增扩的静电能外，主要为表层(羟)基及氧原子之间的氢键力，将相邻两晶层紧密地结合起来，使水不易进入晶层之间。即使有表面水合能撑开晶层，但不足以克服晶层间大的内聚力，几乎无阳离子交换(阳离子交换容量很小，其CEC值为3－15毫克当量/100克干土)和类质同象置换现象，其基本层是中性的。同时，高岭石晶体基面间距(C轴间距或doo1值)小(约7.2 A )，没有容纳阳离子的地方，即晶层无阳离子存在。高岭石晶体只有外表面，没有内表面，比表面积很小(一般远小于100m2/g )，被吸附的交换性阳离子(如Na＋、Ca2+等)仅存于高岭石矿物外表面，这对晶层水合无重要影响，所以高岭石是较稳定的非膨胀性粘土矿物，层间联结强，晶格活动性小，最活跃的表面是在晶体断口、破坏的及残缺部位的边缘部分，浸水后结构单位层间的距离（C轴间距或doo1值)不变，使高岭石膨胀性和压缩性都较小，但有较好的解理面。

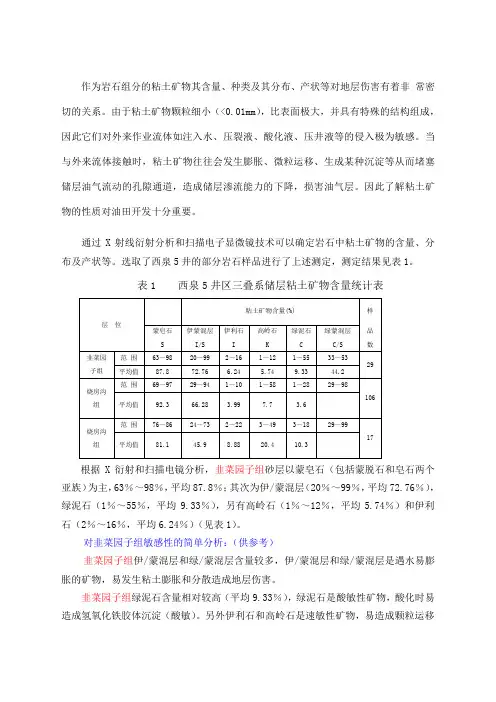

作为岩石组分的粘土矿物其含量、种类及其分布、产状等对地层伤害有着非 常密切的关系。由于粘土矿物颗粒细小（<0.01mm），比表面极大，并具有特殊的结构组成，因此它们对外来作业流体如注入水、压裂液、酸化液、压井液等的侵入极为敏感。当与外来流体接触时，粘土矿物往往会发生膨胀、微粒运移、生成某种沉淀等从而堵塞储层油气流动的孔隙通道，造成储层渗流能力的下降，损害油气层。因此了解粘土矿物的性质对油田开发十分重要。

通过X射线衍射分析和扫描电子显微镜技术可以确定岩石中粘土矿物的含量、分布及产状等。选取了西泉5井的部分岩石样品进行了上述测定，测定结果见表1。

表1 西泉5井区三叠系储层粘土矿物含量统计表

层 位 粘土矿物含量(%) 样

蒙皂石 伊蒙混层 伊利石 高岭石 绿泥石 绿蒙混层 品

S I/S I K C C/S 数

韭菜园子组 范 围 63～98 20～99 2～16 1～12 1～55 33～53

29

平均值 87.8 72.76 6.24 5.74 9.33 44.2

烧房沟组 范 围 69～97 29～94 1～10 1～58 1～28 29～98

106

平均值 92.3 66.28 3.99 7.7 3.6

烧房沟组 范 围 76～86 24～73 2～22 3～49 3～18 29～99

17

平均值 81.1 45.9 8.88 20.4 10.3

根据X衍射和扫描电镜分析，韭菜园子组砂层以蒙皂石（包括蒙脱石和皂石两个亚族）为主，63％～98％，平均87.8％；其次为伊/蒙混层（20％～99％，平均72.76％），绿泥石（1％～55％，平均9.33％），另有高岭石（1％～12％，平均5.74％）和伊利石（2％～16％，平均6.24％）（见表1）。

对韭菜园子组敏感性的简单分析：（供参考）

韭菜园子组伊/蒙混层和绿/蒙混层含量较多，伊/蒙混层和绿/蒙混层是遇水易膨胀的矿物，易发生粘土膨胀和分散造成地层伤害。
