零件图

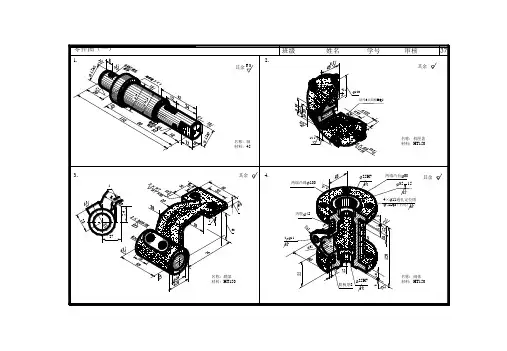

名称：轴材料：456.3R30282724R9名称：踏架材料：HT15053876.3零件图（一）3.1.15h85263.2肋厚6共四根EQS45120班级 姓名 学号 审核2.25其余其余253105015101132525两端凸台5035 15名称：机匣盖材料：HT1504.两端凸缘1002512.525H720js615h7其余其余4×11通孔定位圆78EQS(下同)名称：阀体材料：HT150105525211R1235内腔4212025H73.2肋板厚815 6R318.422X2244.5M22-6g50751257023532163032AABB?7 3C2C2C2C2A3x15+0.025-0.087+0.018-0.061+0.0081.63.26.36.36.33.2A - AB - B2732+0.025-0.087?50C零件图（二）2.表面处理：发兰。1.除螺纹表面外其他部位表面均为45-50HRC。技术要求6. 表示 两圆柱面对 轴线的公差为 。5.M22-6g中，M22表示 ；6g表示 。4.说明尺寸C2中C表示 ；2表示 ；22×22中22表示 ；?7 3中的?7表示 ； 3表示 。3.键槽的定位尺寸是 ；长度 ；宽度 ； 深度 。2.靠右侧的两处斜交细实线是 符号。1.该零件图采用的表达方法有 。填空题:16R345°（年月日）描图审核主 轴（签名）制图重量件数比例 11:210-02材料 45GB/T145-1985R31X1其余12.51.看懂零件图，想象该零件的结构形状，完成填空题。

清风明月 2012-6-11

1 零件图

第一节 零件图的基本内容

何机器或部件都是由一些零件按照一定的装配关系和技术要求装配而成的。在实际生产中，生产工人根据技术人员提供的零件图样制造出经检验后合格的每个零件，然后再装配成机器或部件。用来制造、检验零件的图样称为零件工作图（简称零件图）。它是制造和检验零件的主要技术依据。如图 8.1-1 所示的图样便是一张实际生产的螺杆零件图 。

从图中看出一张完整的零件图应包括以下基本内容： 一组视图 、 尺寸 、 技术要求 和 标题栏 四项内容，如 图8.1-2所示

图 8.1-1 螺杆的零件图

清风明月 2012-6-11

2 第二节 零件图的视图选择

绘制零件图首先应恰当正确地选择一组视图来完整、正确、清晰地表达零件的全部结构形状，并力求画图简便。

一、视图选择的一般原则

1、 选择主视图的一般原则

（1）形状特征原则

主视图应较好地反映零件的形状特征，即能较好地将零件各功能部分的形状及相对位置表达出来。

（2）加工位置原则

主视图与零件在机床上加工时的装夹位置一致，以便于工人看图加工。

（3）工作位置原则

主视图与零件在机器（或部件）中的工作位置一致，以便于对照装配图进行作业。

选择主视图时，上述三个原则并不是总能同时满足，还需要根据零件的类型等情况来确定按哪个原 则选择主视图。

2、选择其他视图

为了表达清楚该零件的每个组成部分的形状和它们的相对位置，除了主视图外，一般还需要其他视图。

选择其他视图时，要考虑需要哪些视图（包括断面），还要考虑到用尺寸注法可以表达形状，如图8.2-1中零件一个视图上所注尺寸的符号“Φ”，即可表示零件的柱体结构等。

图8.2-1

二、 零件的类型及其视图选择

零件的形状繁多,但按其结构形状,大体可归纳为四大类,即轴套类零件、盘盖类零件、叉架类零件和箱体类零件。每一类零件应根据其自身的结构特点来确定其表达方案。

第8章 零件图 8－1 零件测绘

1.

一、内容

根据轴测图画出零件草图，然后画出零件工作图。

二、目的

1. 了解零件图的内容，培养综合运用各种表达方法的能力。

2. 熟悉画零件图的方法和步骤，培养画草图及机阿姐绘图技能。

3. 练习在零件图上正确标注尺寸和技术要求。

三、要求

1. 视图表达应完整、清晰、合理，并标注尺寸。

2. 技术要求内容如下：

第1题 轴：

（1）5P9和8P9键槽对称中心面分别对φ16f8圆柱轴线

和φ28f8圆柱轴线对称度公差为0.02mm。 2.

（2）φ28f8和φ16f8圆柱轴线两处φ20k7圆柱轴线同

轴度公差为φ0.04mm。

（3）φ28f8圆柱端面对该段轴线的圆跳动公差为0.02mm。

第2题 端盖：

（1）A面对孔φ22H8轴线垂直度公差为0.02mm。

（2）φ58e6圆柱轴线对孔φ22H8轴线同轴度公差为φ0.01mm。

班级 学号 姓名 审阅

8－1 零件测绘（续）

班级 学号 姓名 审阅 3. 表面粗糙度Ra值及形位公差、尺寸公差的数值可参照教材中有关内容 4.

和数据，用类比法确定。

形位公差的内容：

广汉市职业中专学校

电子备课教案

课题 第八章 零件图 一节 零件图的内容与基本要求、视图选择和尺寸标注

教

学

目

标 1、 了解零件图的内容与基本要求，

2、 熟悉零件图的视图选择，

3、 熟悉零件图的尺寸标注

教学

重点 1、 零件图的内容

2、 零件图的尺寸标注

教学

难点 1、零件图的尺寸标注

教具

准备 制图模型、课件PPT

课时

安排 4学时 授课教师 授课班级 机械专业

教 学 过 程 及 方 法 设 计 第 二 次 备 课

引入新课：课件展示手轮零件图，分析零件图的内容和作用，引导学生重视对零件图的学习

新课教学：

1、零件图的内容

1) 一组视图 ：把零件的各部分形状表达清楚。

2) 完整的尺寸：把零件的各部分的大小和位置确定下来。

3) 技术要求 ：说明零件在制造和检验时应达到的一些要求，如表面粗糙度、尺寸公差、形状和位置公差、热处理等。

4) 标题栏 ;说明零件名称、材料、数量、画图比例、设计者及单位等。

2、主视图的选择

1) 主视图的投射方向：一般将最能反映零件结构形状和各结构形状之间的相互位置关系的方向作为主视图的投射方向。

2) 确定零件的安放位置：应使主视图尽可能反映零件的主要加工位置或在机器中的工作位置。

3）零件的加工位置：

3|零件的工作位置其他视图的选择

其他视图的选择应按下述原则选取：

（1）在明确表示物体的前提下，使视图（包括剖视图和断面图）的数量为最少。

（2）尽量避免使用虚线表达物体的轮廓及棱线。

（3）避免不必要的细节重复。

广汉市职业中专学校

电子备课教案

3、尺寸基准及其选择

1）、基准的概念

基准是零件在机器中或在加工、测量时，用以确定其位置的一些点、线、面。根据基准的作用不同，分为设计基准、工艺基准等。

（1）设计基准 在机器或部件中确定零件位置的点、线、面。

（2）工艺基准 在加工、检验、测量时，确定零件在机床或夹具中位置所依据的点、线、面。
