esb 总线解决方案

• 113 •ELECTRONICS WORLD・技术交流前言：ERP系统、TC、MES、WMS、QMS等多个系统通过ESB平台进行了异步服务集成，系统之间可以通过消息发布-订阅模式进行消息驱动业务流程。该模式的业务集成可以较好地支撑消息自上游系统向下游系统进行消息传递，形成事件驱动为核心的业务流程。1.基于ESB平台的数据交互问题1.1 数据以产定销。上游系统产生数据向下游推送，这种消息推送模式并不是根据下游对数据实际的需求的响应，下游无论是否需要数据都将收到数据，该问题在调研中多次被提到，譬如ERP向MES、WMS、TC等推送全量的物料变更数据，各系统必须先收取数据，经过分析后再决定是否丢弃或本地保存。1.2 冗余的计算、网络、存储需求。由于问题1的存在，无用的数据在多个系统间传递，给网络带来传输压力，给下游系统带来更大的计算压力，同时对场景不加以区别地进行数据多副本存储，将带来分布式事务一致性问题、冗余数据占用存储空间、网络带宽等问题。1.3 有限的业务场景支持。由于目前的ESB平台不涉及业务逻辑的处理，类似分发、聚合、过滤等业务场景的数据处理都需要在上、下游系统中单独处理，增加了上、下游系统的业务复杂度。1.4 分散的冗余计算。由于问题3的存在，冗余的数据处理计算逻辑分布于各个上、下游系统中，这样分散的冗余计算逻辑，不便于集中管理并且增加了系统的维护成本。2.各系统服务编排解决方案2.1 业务场景2.1.1 请求/响应(同步)业务场景同步指的是请求方的调用同步，即请求方向总线发出服务请求后，即刻从总线获取返回的响应消息。ESB总线将直接调用提供方的服务获取响应数据，然后将响应消息返回给请求方。这种方式只需要服务提供方提供符合ESB总线接入规范的接口，并将服务注册到ESB平台上。这种模式存在以下特点：1）服务请求方调用提供方的服务：服务编号为提供方的服务号；2）要求请求方、提供方系统同时在线并可用；3）在ESB监控管理平台中，注册该服务，并按规范要求对服务进行服务编号；4）服务请求方按照ESB标准规范要求生成服务调用报文，并根据服务编号进行服务调用，完成调用后按ESB标准规范解析响应报文。2.1.2 发布/订阅(异步)业务场景发布方通过异步方式向ESB总线推送消息，消息成功发送到ESB总线后，发布方的任务即完成（即使ESB总线还未完成实际的向其他第三方系统的推送工作）。ESB会将消息路由给服务订阅方处理，或直接调用提供方服务处理。发布订阅是一对多的，即一个发布方，可以有一个或多个订阅方。对于发布订阅场景，发布方相当于请求方（即发布请求），订阅方相当于服务提供方（服务调用的动作是接收订阅请求并处理）。这种场景特点如下：1）发布方系统，向ESB发送消息，服务编号为发布方的服务号2）订阅方系统，从ESB订阅消息，服务编号为订阅方的服务号3）ESB平台负责将发布方消息，转换为订阅方消息4）这种场景：不要求发布方、订阅方系统同时在线可用。2.2 方案设计根据业务场景的不同，服务编排分为消息分发、消息聚合两大类进行描述。2.2.1 消息分发消息分发是指在上游系统将单个消息发到ESB平台，然后由ESB平台拆分、转化、过滤等处理后，转发给下游多个系统的过程。图11）上游系统给ESB发MQ消息；2）ESB先行返回结果给上游系统；3）ESB对收到的消息进行拆分、转化、过滤等处理；4）ESB将转化后针对A系统的消息，通过MQ-a队列转发给A系统；5）ESB将转化后针对B系统的消息，通过MQ-b队列转发给B系统；6）ESB将转化后针对C系统的消息，通过MQ-c队列转发给C系统；7）ESB统一接收异步返回结果。2.2.2 消息聚合消息聚合是指ESB平台接到聚合请求之后，去同步调用多个上游服务，并且根据上游服务返回的结果做聚合处理，然后将聚合结果转发给下游系统的过程。1）ESB平台请求服务A接口；2）服务A返回结果给ESB平台；3）ESB平台请求服务B接口；4）服务B返回结果给ESB平台；5）ESB平台请求服务C接口；6）服务C返回结果给ESB平台；7）ESB平台根据A、B、C服务的返回结果，做聚合处理；8）ESB将聚合后的消息转发给下游系统；9）下游系统返回结果。3.总结对于上述的消息分发场景还是消息聚合场景，本方案对各系统服务编排都具有如下优势：1）解决数据以产定销，全量推送的问题；ESB针对下游系统的实际需求，对数据进行按需过滤，精准推送。2）更彻底的解耦，减少下游系统冗余的消息处理逻辑。由于ESB做了精准推送，下游系统不必再做额外的消息数据取舍操作逻辑，增强各个系统内聚性。3）减轻系统网络带宽压力。由于ESB做了精准推送，在现有数据量不变的情况下，整个系统网络环境的带宽占用更少，有利于提高目前系统的带宽利用率和系统数据吞吐量。基于ESB的各系统服务编排解决方案中车株洲电力机车有限公司 袁 珊 黄淑敏 喻乐平

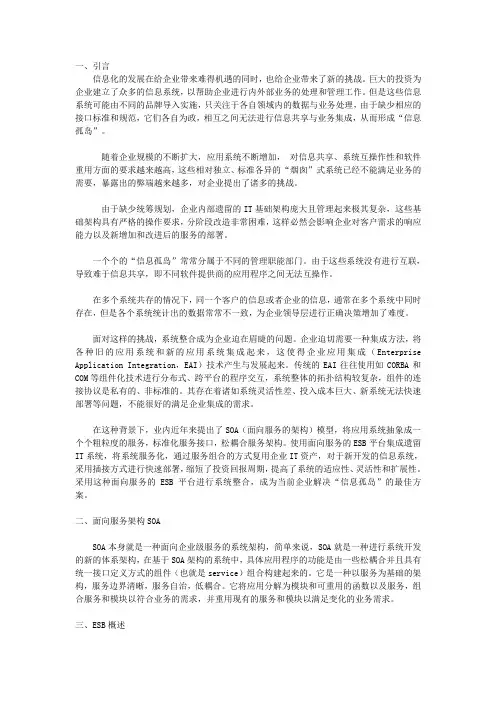

一、引言

信息化的发展在给企业带来难得机遇的同时，也给企业带来了新的挑战。巨大的投资为企业建立了众多的信息系统，以帮助企业进行内外部业务的处理和管理工作。但是这些信息系统可能由不同的品牌导入实施，只关注于各自领域内的数据与业务处理，由于缺少相应的接口标准和规范，它们各自为政，相互之间无法进行信息共享与业务集成，从而形成“信息孤岛”。

随着企业规模的不断扩大，应用系统不断增加， 对信息共享、系统互操作性和软件重用方面的要求越来越高，这些相对独立、标准各异的“烟囱”式系统已经不能满足业务的需要，暴露出的弊端越来越多，对企业提出了诸多的挑战。

由于缺少统筹规划，企业内部遗留的IT基础架构庞大且管理起来极其复杂，这些基础架构具有严格的操作要求，分阶段改造非常困难，这样必然会影响企业对客户需求的响应能力以及新增加和改进后的服务的部署。

一个个的“信息孤岛”常常分属于不同的管理职能部门。由于这些系统没有进行互联，导致难于信息共享，即不同软件提供商的应用程序之间无法互操作。

在多个系统共存的情况下，同一个客户的信息或者企业的信息，通常在多个系统中同时存在，但是各个系统统计出的数据常常不一致，为企业领导层进行正确决策增加了难度。

面对这样的挑战，系统整合成为企业迫在眉睫的问题。企业迫切需要一种集成方法，将各种旧的应用系统和新的应用系统集成起来，这使得企业应用集成（Enterprise Application

Integration，EAI）技术产生与发展起来。传统的EAI往往使用如CORBA和COM等组件化技术进行分布式、跨平台的程序交互，系统整体的拓扑结构较复杂，组件的连接协议是私有的、非标准的。其存在着诸如系统灵活性差、投入成本巨大、新系统无法快速部署等问题，不能很好的满足企业集成的需求。

在这种背景下，业内近年来提出了SOA（面向服务的架构）模型，将应用系统抽象成一个个粗粒度的服务，标准化服务接口，松耦合服务架构。使用面向服务的ESB平台集成遗留IT系统，将系统服务化，通过服务组合的方式复用企业IT资产，对于新开发的信息系统，采用插接方式进行快速部署，缩短了投资回报周期，提高了系统的适应性、灵活性和扩展性。采用这种面向服务的ESB平台进行系统整合，成为当前企业解决“信息孤岛”的最佳方案。

关于ESB（企业服务总线）

⼀.什么是ESB

ESB是Enterprise Service Bus的简称，中⽂翻译为企业服务总线，企业服务总线是⼀个实现系统间集成和互联互通的重要技术架构，可以理解为是⼀种消息和服务集成的中间件平台。

⼆.ESB解决了什么问题以及什么是HSB

ESB主要是为了解决多个应⽤系统互联所⾯临的的复杂性，减低集成和维护成本。

举个例⼦，⽐如我们的医疗业务系统都知道分为很多个系统，包括HIS、LIS、EMR等等。

如果这些业务系统是由多个商家做的，可能会有构建语⾔不同、通信协议不同、数据传输格式不同等问题，那么如何把这些系统⽤⼀条线串起来呢？就是⽤ESB；

还有我们医疗从业者、患者、管理⼈员等可以通过多个渠道访问后台系统，⽐如浏览器的portal,移动设备等；

还有⼀些特殊的医疗业务应⽤系统，⽐如双向会诊、远程会诊、业务协同等等，即实现了ESB的基本特点，⼜满⾜医疗卫⽣⾏业的特定需求的ESB，叫做健康服务总线（Health Service Bus，HSB）。ESB为了解决刚才说的问题，就需要保证多个应⽤系统的服务接⼊，协议转换，提供可靠的消息传输，数据格式转换，基于内容路由等功能。

有⼈可能会有疑问，应⽤A发送消息给ESB，ESB再将消息转换给应⽤B，那么应⽤A直接通过SOAP协议发送给B，效率不是应该更⾼吗？

⽽且如果这些IT系统都在⼀个⽹络中，提供的WebService都在统⼀命名空间下，就可以相互通信，为什么还要加上这⼀层？有两点需要考虑。

（1）点对点做服务的时候，通常需要考虑⽇志记录，服务访问安全、传输安全、数据安全、路由分发等⼀系列问题，⽽这些完全可以统⼀管理，统⼀验证，灵活配置；

如果应⽤A调⽤了应⽤B，在调⽤了应⽤C等具有逻辑流程的调⽤时，还可以在ESB上实现流程引擎；

（2）ESB是⼀个中间件平台，包含了消息中间件的全部功能，有异步消息处理机制，可以实现业务系统之间真正的松耦合的结构。

企业服务总线解决方案

随着科技的不断发展，企业的业务系统和应用程序数量也在不断增加。然而，这些系统和应用程序之间的集成及通信问题却成为了企业面临的一个重要挑战。为了解决这一问题，许多企业开始采用企业服务总线解决方案。

一、什么是企业服务总线解决方案？

企业服务总线（Enterprise Service Bus，简称ESB）是一种用于集成企业中各种应用程序和系统的解决方案。它提供了一条统一的通信通道，通过这个通道，不同的应用程序可以相互之间进行数据传输和交流。ESB充当了一个中间层，负责处理不同应用程序之间的数据格式转换、消息传递和协议转换等任务。

二、为什么需要企业服务总线解决方案？

1. 提高系统整合效率：企业内部通常拥有多个应用系统，这些系统之间的数据和消息传递需要进行集成和协调。采用ESB可以将多个系统的数据进行整合，提高数据的处理效率和质量。

2. 实现系统互联互通：不同的应用程序通常使用不同的数据格式和通信协议，直接进行通信会非常困难。ESB可以作为中间层，将不同系统之间的通信进行协调和转换，使得系统之间可以进行无缝的互联互通。 3. 简化企业系统架构：采用ESB可以将企业系统架构中的复杂性进行简化。通过ESB，企业可以将不同的应用程序和系统进行解耦，从而提高系统的可维护性和可扩展性。

三、企业服务总线解决方案的主要特点

1. 中央集中管理：ESB作为中央枢纽，集中管理企业中的各种应用程序和系统。通过ESB，企业可以实现对不同系统的集中监控、管理和调度。

2. 支持多种通信协议：ESB提供了对多种通信协议的支持，包括SOAP、REST、JMS等。这使得不同系统之间可以使用适合自身的通信协议进行数据传输和交流。

3. 数据转换和格式转换：不同应用程序和系统之间通常使用不同的数据格式。ESB提供了数据转换和格式转换的功能，可以将不同格式的数据进行转换，使得系统之间可以无缝进行数据交互。

4. 消息路由和转发：ESB可以根据不同的规则和条件对进入的消息进行路由和转发。这样，可以实现对消息的灵活控制，从而满足不同业务需求。
