专题一：光学作图

光学作图专题训练

1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。

2、AB、CD是同一光源发出经平面镜反射后的光线, 作出光源S。

3、在右图的方框中放置一平面镜，光线通过平面镜后的方向变化如图中所示，试画出平面镜并完成光路图.

4、小明想通过竖直井道把太阳光引到地铁车站的M点，请你帮他解决这一问题。你需要什么器材?请在图2-2-11中画出光路图。

5、如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

6、电视机的遥控器是利用红外线对电视机进行遥控的．一次小明没有像平常那样将遥控器对准电视机的红外线接收窗口，而是对着电视机旁的光滑墙壁，结果也达到了遥控的目的．请你在图中画出这种遥控方式中红外线传播的路径．(要求画出必要的辅助线)

7、小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包．下图中已标出了反射光线和入射光线，请在图中画出平面镜，并保留作图痕迹．

8、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。

9、如图所示为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。 10、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。

1 初中物理专题────光学作图

在初中物理中光学作图涉及到四种类型：

1、有关光沿直线传播的概念和应用

2、光的反射定律和平面镜成像规律的作图及应用

3、光的折射定律及透镜的作图和应用

4、凸透镜成像规律及其应用

［知识点分析］

一、光的反射

光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射

光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点

①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点

①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜

透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：

规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。

2 规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。此时像距大于物距，像比物大，物像异侧。应用：投影仪、幻灯机、电影放映机。

F F

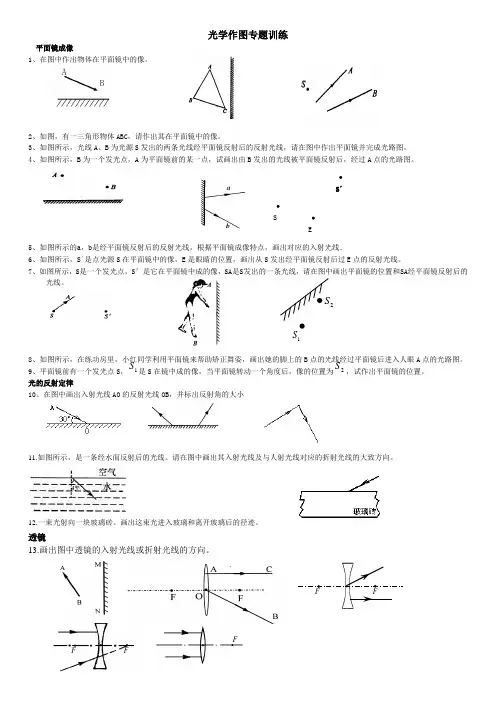

F F 光学作图专题训练

平面镜成像

1、在图中作出物体在平面镜中的像。

2、如图，有一三角形物体ABC，请作出其在平面镜中的像。

3、如图所示，光线A、B为光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜并完成光路图。

4、如图所示，B为一个发光点，A为平面镜前的某一点，试画出由B发出的光线被平面镜反射后，经过A点的光路图。

5、如图所示的a，b是经平面镜反射后的反射光线，根据平面镜成像特点，画出对应的入射光线．

6、如图所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。

7、如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。

8、如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞姿，画出她的脚上的B点的光线经过平面镜后进入人眼A点的光路图。

9、平面镜前有一个发光点S，1S是S在镜中成的像，当平面镜转动一个角度后，像的位置为2S，试作出平面镜的位置。

光的反射定律

10、在图中画出入射光线AO的反射光线OB，并标出反射角的大小

11.如图所示，是一条经水面反射后的光线。请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。

12.一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹。

透镜

13.画出图中透镜的入射光线或折射光线的方向。

图14 8 F 第8题

2S1S·

·

S´

·

S

E

- 1 - 中考物理光学作图专题

年级：初二物理 章节：光学 姓名_________

一：光现象作图

1：“井底之蛙”常用来形容“目光短浅”。如图所示，画出井底之蛙的视野的大致．．范围。

2：画出如图所示的小孔成像的光行进的径迹．．。

3：完成下列各光路图

4：如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置。

5：如图所示，S为发光点，S’为它在平面镜中的虚像。请在图上画出平面镜位置。

6：请用对称法画出图中物体在平面镜中的像。

A B

A B A

B A B

- 2 - 7：如图所示，AB是由点光源S发出的一个入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S点的位置。

8：如图所示，S是平面镜前一点光源，请在图中画出能在平面镜中看到S点的像的范围。

9：如图所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向照亮井底，请通过作图确定平面镜的位置，镜面与水平面所成角的度数应等于____。

10：如图所示，S是平面镜前一发光点，A是平面镜前的一点，求作一条从S点发出经平面镜反射后刚好通过A点的光线。

11：如图所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。

12：如图所示，光线从空气中射入水中，试画出折射光线的大致方向。

13：如图所示是光从水中的A点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的传播放向大致合理.

14：一束光线从空气斜射向水面，请在图中画出这束光的反射光线和折射光线、并用符号r标出反射角。

15：如图小王在湖中乘船游玩时，发现水中有一只青蛙，他用激光笔照射到了这只青蛙。请在图中画出照射青蛙时的入射光线、折射光线和反射光线

16：一束光线沿着AO方向从玻璃进入空气，画出反射光线和折射光线，并用符号θ标出折射角。

- 3 -

A B

17：作出人看到球的光路图。（利用平面镜成像规律、注意虚实线）
