玻璃钢模压成型工艺的优缺点

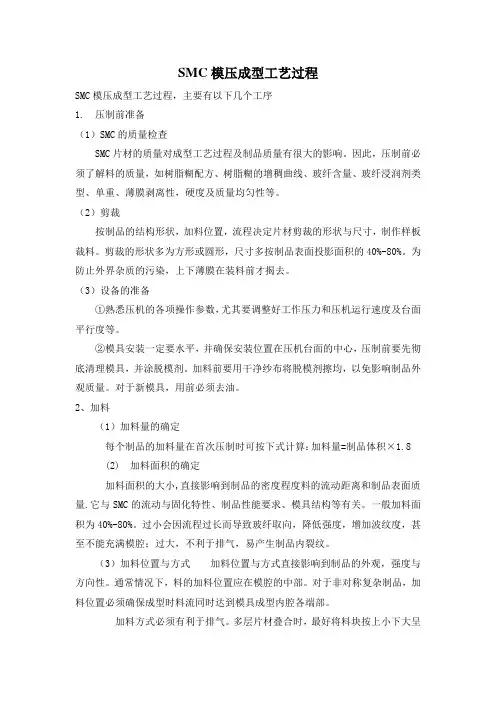

SMC模压成型工艺过程

SMC模压成型工艺过程，主要有以下几个工序

1. 压制前准备

（1）SMC的质量检查

SMC片材的质量对成型工艺过程及制品质量有很大的影响。因此，压制前必须了解料的质量，如树脂糊配方、树脂糊的增稠曲线、玻纤含量、玻纤浸润剂类型、单重、薄膜剥离性，硬度及质量均匀性等。

（2）剪裁

按制品的结构形状，加料位置，流程决定片材剪裁的形状与尺寸，制作样板裁料。剪裁的形状多为方形或圆形，尺寸多按制品表面投影面积的40%-80%。为防止外界杂质的污染，上下薄膜在装料前才揭去。

（3）设备的准备

①熟悉压机的各项操作参数，尤其要调整好工作压力和压机运行速度及台面平行度等。

②模具安装一定要水平，并确保安装位置在压机台面的中心，压制前要先彻底清理模具，并涂脱模剂。加料前要用干净纱布将脱模剂擦均，以免影响制品外观质量。对于新模具，用前必须去油。

2、加料

（1）加料量的确定

每个制品的加料量在首次压制时可按下式计算：加料量=制品体积×1.8

(2) 加料面积的确定

加料面积的大小,直接影响到制品的密度程度料的流动距离和制品表面质量.它与SMC的流动与固化特性、制品性能要求、模具结构等有关。一般加料面积为40%-80%。过小会因流程过长而导致玻纤取向，降低强度，增加波纹度，甚至不能充满模腔；过大，不利于排气，易产生制品内裂纹。

（3）加料位置与方式 加料位置与方式直接影响到制品的外观，强度与方向性。通常情况下，料的加料位置应在模腔的中部。对于非对称复杂制品，加料位置必须确保成型时料流同时达到模具成型内腔各端部。

加料方式必须有利于排气。多层片材叠合时，最好将料块按上小下大呈宝塔形叠置。另外，料块尽量不要分开加，否则会产生空气裹集和熔接区，导致制品强度下降。

（4） 其他

在加料前，为增加片材的流动性，可采用100℃或120℃下预热操作。这一点对成型深拉形制品尤其有利。

玻璃钢成型工艺

(拉挤工艺、模压工艺、缠绕工艺、手糊工艺)

拉挤成型工艺模压工艺

一概述

拉挤成型工艺是将浸透胶液的连续无捻粗纱、毡、带或者布等增强材料，在牵引力的作用下，通过模具挤压成型、固化，连续不断地生产长度不限的玻璃钢型材。

拉挤成型工艺是玻璃钢成型工艺中的一种特殊工艺，适于生产各类断面形状的玻璃钢型材，如棒、管、实体型材(工字形、槽形、方形型材)与空腹型材等。其优点是：

1、生产过程连续进行，制品质量稳固，重复性好；

2、增强材料含量可根据要求进行调整，产品强度高；

3、能够调整制品的纵向强度与横向强度，满足不一致的使用要求；

4、能够生产截面形状复杂的制品，满足特殊场合使用的要求；

5、制品具有良好的整体性，原材料的利用率高；

6、设备的投资费用低。

二拉挤工艺用原材料

1、树脂基体

在拉挤工艺中，应用最多的是不饱与聚酯树脂，还有环氧树脂、乙烯基树脂、热固性甲基丙烯酸树脂、改性酚醛树脂、阻燃性树脂等。

(1)不饱与聚酯树脂

用作拉挤的基本上是邻苯与间苯型。间苯型树脂有较好的力学性能、坚韧性、耐热性与耐腐蚀性能。目前国内使用的较多的是邻苯型，因其价格较间苯型有优势，但质量因生产厂家不一致差距较大，使用时要根据不一致的产品慎重选择。

(2)乙烯基树脂乙烯基树脂具有较好的综合性能，可提高耐化学性能与耐水解稳固性。

(3)环氧树脂

环氧树脂与不饱与聚酯树脂、酚醛树脂相比，具有优良的力学性能、高介电性能、耐表面漏电、耐电弧，是优良绝缘材料。

(4)酚醛树脂

它是最早的一类热固性树脂。具有突出的瞬时耐高温烧蚀性能，目前酚醛树脂已成功应用在拉挤成型工艺中。

2、增强材料

拉挤工艺用的增强材料要紧是玻璃纤维及其制品，如无捻粗纱、玻璃纤维毡等。为了满足制品的特殊性能要求，可用芳纶纤维、碳纤维、超高分子量聚乙烯纤维及玄武岩纤维等。

(1)玻璃纤维

用于拉挤工艺的玻璃纤维要紧有无碱、中碱与高强玻璃纤维。 玻璃纤维制品的品种有：

1

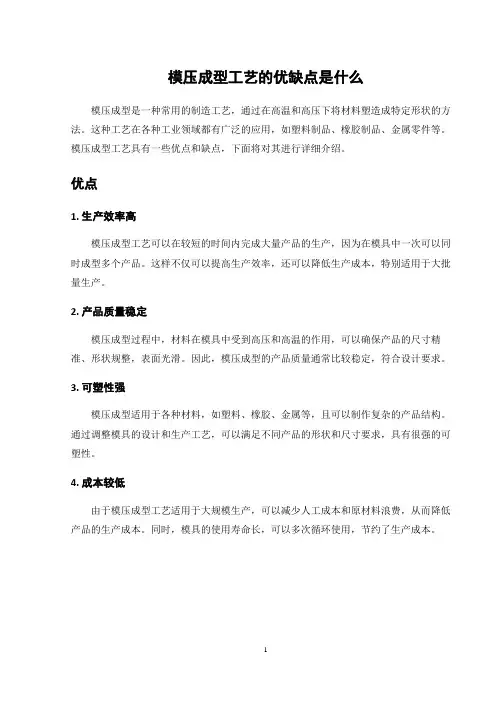

模压成型工艺的优缺点是什么

模压成型是一种常用的制造工艺，通过在高温和高压下将材料塑造成特定形状的方法。这种工艺在各种工业领域都有广泛的应用，如塑料制品、橡胶制品、金属零件等。模压成型工艺具有一些优点和缺点，下面将对其进行详细介绍。

优点

1. 生产效率高

模压成型工艺可以在较短的时间内完成大量产品的生产，因为在模具中一次可以同时成型多个产品。这样不仅可以提高生产效率，还可以降低生产成本，特别适用于大批量生产。

2. 产品质量稳定

模压成型过程中，材料在模具中受到高压和高温的作用，可以确保产品的尺寸精准、形状规整，表面光滑。因此，模压成型的产品质量通常比较稳定，符合设计要求。

3. 可塑性强

模压成型适用于各种材料，如塑料、橡胶、金属等，且可以制作复杂的产品结构。通过调整模具的设计和生产工艺，可以满足不同产品的形状和尺寸要求，具有很强的可塑性。

4. 成本较低

由于模压成型工艺适用于大规模生产，可以减少人工成本和原材料浪费，从而降低产品的生产成本。同时，模具的使用寿命长，可以多次循环使用，节约了生产成本。 2

缺点

1. 初始投资大

模压成型工艺需要投资大型的模具设备和生产线，成本较高，对于中小型企业而言可能承担不起。因此，初始投资是模压成型工艺的一大缺点，需要有一定的资金实力支持。

2. 变化性较差

模压成型工艺一旦确定了模具设计，产品的形状和尺寸就比较固定，难以随意更改。对于需要频繁变更产品设计的生产线而言，可能不太适合采用模压成型工艺。

3. 制造周期长

由于模压成型工艺需要制作模具、调试设备等环节，生产周期比较长，不太适合需求急迫的情况。因此，对于一些需要快速交付的订单，模压成型可能无法满足要求。

4. 能耗较高

模压成型工艺需要在高温高压的环境下进行，这就需要消耗大量的能量，增加了生产成本。同时，对环境的影响也比较大，如二氧化碳排放等。因此，能耗是模压成型工艺的一个不可避免的缺点。

玻璃钢成型工艺（基本概念）

成型工艺

复合材料成型工艺是复合材料工业的发展基础和条件。随着复合材料应用领域的拓宽，复合材料工业得到迅速发镇，其老的成型工艺日臻完善，新的成型方法不断涌现，目前聚合物基符合材料的成型方法已有20多种，并成功地用于工业生产，如：

（1）手糊成型工艺--湿法铺层成型法；

（2）喷射成型工艺；

（3）树脂传递模塑成型技术（RTM技术）；

（4）袋压法（压力袋法）成型；

（5）真空袋压成型；

（6）热压罐成型技术；

（7）液压釜法成型技术；

（8）热膨胀模塑法成型技术；

（9）夹层结构成型技术；

（10）模压料生产工艺；

（11）ZMC模压料注射技术；

（12）模压成型工艺；

（13）层合板生产技术；

（14）卷制管成型技术；

（15）纤维缠绕制品成型技术；

（16）连续制板生产工艺；

（17）浇铸成型技术；

（18）拉挤成型工艺；

（19）连续缠绕制管工艺；

（20）编织复合材料制造技术；

（21）热塑性片状模塑料制造技术及冷模冲压成型工艺；

（22）注射成型工艺；

（23）挤出成型工艺；

（24）离心浇铸制管成型工艺；

（25）其它成型技术。

视所选用的树脂基体材料的不同，上述方法分别适用于热固性和热塑性复合材料的生产，有些工艺两者都适用。

复合材料制品成型工艺特点：与其它材料加工工艺相比，复合材料成型工艺具有如下特点：

（1）材料制造与制品成型同时完成 一般情况下，复合材料的生产过程，也就是制品的成型过程。材料的性能必须根据制品的使用要求进行设计，因此在造反材料、设计配比、确定纤维铺层和成型方法时，都必须满足制品的物化性能、结构形状和外观质量要求等。

（2）制品成型比较简便 一般热固性复合材料的树脂基体，成型前是流动液体，增强材料是柔软纤维或织物，因此，用这些材料生产复合材料制品，所需工序及设备要比其它 材料简单的多，对于某些制品仅需一套模具便能生产。
