药材收获机使用的注意事项

文章编号：１　６７３—８８７Ｘ（２０１　０）０４—００３８—０２　４Ｕ－一ＩＩ根茎类多用途收获机的使用及保养　山西省垣曲县农机发展中心陈娟　摘要简要介绍了４ｕ—ＩＩ根茎类多用途收获机的工作原理及结构特点，对其的使用调整与保养　作了阐述。　关键词４ｕ—ＩＩ根茎类原理保养　ｄｏｉ：ｌ０．３９６９／ｊ。ｉｓｓｎ．１６７３－８８７Ｘ．２０１０．０４．０１８　中图分类号￥２２０．１　文献标志码Ａ　１　４Ｕ＿＿ＩＩ根茎类多用途收获机的工作原理及结构特点　４Ｕ—ＩＩ根茎类多用途收获机在收获过程中，拖拉机的　动力输出轴通过万向节传动轴和收获机的传动箱动力输　入轴连接，拖拉机的动力经过传动箱调速换向后，传输到　振动筛驱动轮，驱动振动筛的筛面上下振动。使来自挖掘　铲的土壤及药材向后输送，筛面振动使土壤从杆条间隙筛　落在地面，中药材成条铺放在地表。　４Ｕ—ＩＩ根茎类多用途收获机采用框架式机架和三点　悬挂架与拖拉机连接，动力传递采用万向传动轴输人传动　箱，分离机构主要由曲柄连杆传动机构和主副筛以及铰接　在机架上的两根吊杆和摇臂组成。挖掘铲由铲尖、铲座、导　向栅条、铲臂焊合而成，用螺栓固定在机架前端。限深机构　采用丝杆式调节，由地轮、地轮支架、丝杆、调节手柄组成，　刚性联接在机架上。　２　４Ｕ—ＩＩ根茎类多用途收获机的使用调整　２．１　４Ｕ—ｌｌ根茎类多用途收获机的连接　４ｕ—ＩＩ根茎类多用途收获机与有后置动力输出轴的　３６．７　ｋＷ以上大型轮式拖拉机配套使用。其连接方式为后　置液压三点悬挂连接，拖拉机动力输出轴用万向传动轴与　马铃薯收获机传动箱的动力输入轴连接。连接时，首先检　查收获机外漏零部件有无碰撞弯曲、变形和损坏等现象，　各传动部件是否运转灵活，紧固及焊合件有无松动、丢失、　开焊。其次检查拖拉机技术状态，液压悬挂装置部件齐全，　提升、中立、浮动和下降操作灵活可靠。第三步将万向传动　轴伸缩轴部分的花键套安装在拖拉机的动力输出轴上，并　安装好２个定位锁销。然后将万向传动轴伸缩套部分的花　键套安装在收获机传动箱的动力输入轴上，同时装好２个　定位锁销。第四步将拖拉机缓慢倒车，尽量使拖拉机与收　获机的中心处在同一直线上，在接近收获机时，将万向传　动轴的伸缩套和伸缩轴对接安装。第五步将拖拉机液压悬　挂左右下拉杆万向孔与收获机左右下悬挂销轴对正，并对　应安装，并用安全销锁好，同时将拖拉机液压悬挂上拉杆　万向孔与收获机上悬挂孔位对正，用连接销连接，并用安　全销锁好。　２．２　４Ｕ—ｌｌ根茎类多用途收获机的调整　４ｕ—ＩＩ根茎类多用途收获机在与拖拉机连接前，应将　拖拉机放置在一平整地面，调整拖拉机液压悬挂左右提升　杆，使下拉杆与收获机连接端距离地面约２０　ｃｍ以下。并　左右对称一致。收获机与拖拉机连接后，再通过调整拖拉　机上拉杆使收获机与地面形成一夹角，使收获机获得入土　角，顺利入土并能达到一定收获深度。　其作业深度调整可通过调整中央拉杆的长短和限深　轮的高低配合调整，在保证挖掘深度的情况下，调整左右　提升杆达到机架横向水平，然后，调整限深轮，使限深轮着　地起到支撑作用，以保障整机平稳收获。　调整三角带松紧及传动轴同心度时，首先要松开所有　轴座螺栓，涨紧中间轴座，使三角带松紧适中。拧紧中间轴　座螺栓。然后拆掉三角带及两端夹板螺栓，用垫片调平两　端轴座，拧紧螺栓。转动皮带轮感觉轻松为止，然后装上三　角带。如果感觉转动较重，需重新调整两端轴座，直到转动　【收稿日期】２０１０－０４－１６　【邮编】０４３７００　【作者简介】陈￣（１９７６－－），女，山西垣曲人，助理工程师，主要从事农机推广工作。　３８黜拗Ｉ啪　（下转第４０页）

幕３期总第２２５期　２０ｉ３牟－３月　农业科技与装备　

Ａｇｒｉｃｕｌｔｕｒａｌ　Ｓｃｉｅｎｃｅ＆Ｔｅｃｈｎｏｌｏｇｙ　ａｎｄ　Ｅｑｕｉｐｍｅｎｔ　ＮＯ．３　Ｔｏｔａｌ　ＮＯ．２２５　

Ｍａｒ．２０１３　

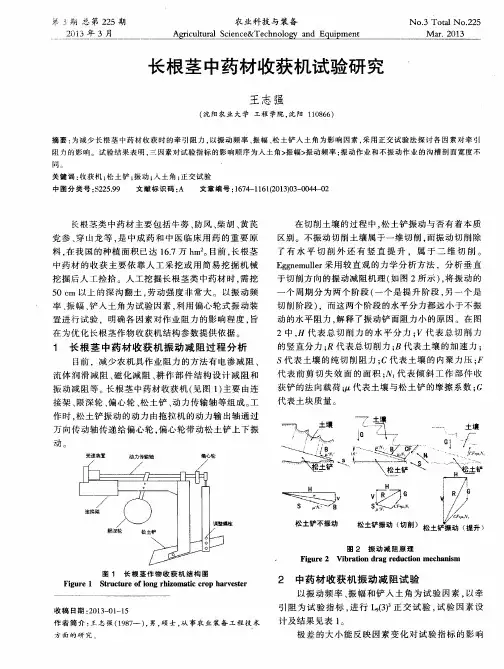

长根茎中药材收获机试验研究　

王志强　

（沈阳农业大学工程学院，沈阳１１０８６６）　

摘要：为减少长根茎中药材收获时的牵引阻力，以振动频率、振幅、松土铲人土角为影响因素，采用正交试验法探讨各因素对牵引　

阻力的影响。试验结果表明，三因素对试验指标的影响顺序为人土角＞振幅＞振动频率；振动作业和不振动作业的沟槽剖面宽度不　

同。　

关键词：收获机；松土铲；振动；人土角；正交试验　中图分类号：￥２２５．９９　文献标识码：Ａ　文章编号：１６７４—１１６１（２０１３）０３－００４４－０２　

长根茎类中药材主要包括牛蒡、防风、柴胡、黄芪　

党参、穿山龙等，是中成药和中医临床用药的重要原　

料，在我国的种植面积已达１６．７万ｈｍ　。目前，长根茎　

中药材的收获主要依靠人工采挖或用简易挖掘机械　

挖掘后人工捡拾。人工挖掘长根茎类中药材时，需挖　

５０　ｃｍ以上的深沟翻土，劳动强度非常大。以振动频　

率、振幅、铲人士角为试验因素，利用偏心轮式振动装　

置进行试验，明确各因素对作业阻力的影响程度，旨　

在为优化长根茎作物收获机结构参数提供依据。　

１　长根茎中药材收获机振动减阻过程分析　

目前。减少农机具作业阻力的方法有电渗减阻、　

流体润滑减阻、磁化减阻、耕作部件结构设计减阻和　

振动减阻等。长根茎中药材收获机（见图１）主要由连　

接架、限深轮、偏心轮、松土铲、动力传输轴等组成。工　

作时，松土铲振动的动力由拖拉机的动力输出轴通过　

万向传动轴传递给偏心轮．偏心轮带动松土铲上下振　

动　

图１　长根茎作物收获机结构图　Ｆｉｇｕｒｅ　１　Ｓｔｒｕｃｔｕｒｅ　ｏｆ　ｌｏｎｇ　ｒｈｉｚｏｍａｔｉｃ　ｃｒｏｐ　ｈａｒｖｅｓｔｅｒ　

收稿日期：２０１３一Ｏ１…１５　

作者简介：王志强（１９８７一），男，硕士，从事农业装备工程技术　

种植中药材有哪些重要环节和注意事项

种植中药材有哪些重要环节和注意事项

种植中药材是一项具有重要意义的工作，它不仅可以保护和传承中华医学文化，更能够为人们提供更加安全、有效的药物。但是，种植中药材并不是一件简单的事情，需要我们在每一个环节都做到细致入微，下面就介绍一下种植中药材的重要环节和注意事项。

一、前期准备

1.选址：选择适宜的土地是种植中药材的前提条件之一。应该选择海拔适宜、阳光充足、土壤肥沃、水源丰富的地方。

2.肥料：选择合适的有机肥料和无机肥料，以提高土壤肥力。

3.种苗：选择质量好、品种纯正、病虫害少的种苗。

二、播种

1.时间：根据不同品种选择合适的播种时间。

2.深度：根据不同品种选择合适的播种深度。

3.密度：根据不同品种选择合适的播种密度。

三、管理

1.浇水：应该根据天气情况和土壤湿度及时浇水，以保持土壤湿润。

2.施肥：应该根据土壤肥力和植物生长情况，适量施肥。

3.除草：应该及时除去杂草，以免影响中药材的生长和品质。

4.防病虫害：应该及时发现并采取措施防治病虫害，以保证中药材的品质和安全性。

四、收获

1.时间：根据不同品种选择合适的收获时间。

2.方式：应该采用手工或机械收获，并注意避免损伤中药材的根部和茎部。

3.处理：应该及时进行加工处理，以保证中药材的品质和安全性。

五、注意事项

1.避免使用化学农药，尽可能采用有机农业方法进行种植。

2.避免在污染严重的地区种植中药材，以保证中药材的品质和安全性。

3.严格按照相关法律法规进行种植和销售中药材，避免违法行为。

・农机文摘・　新疆农机化　２０１０年第１期　

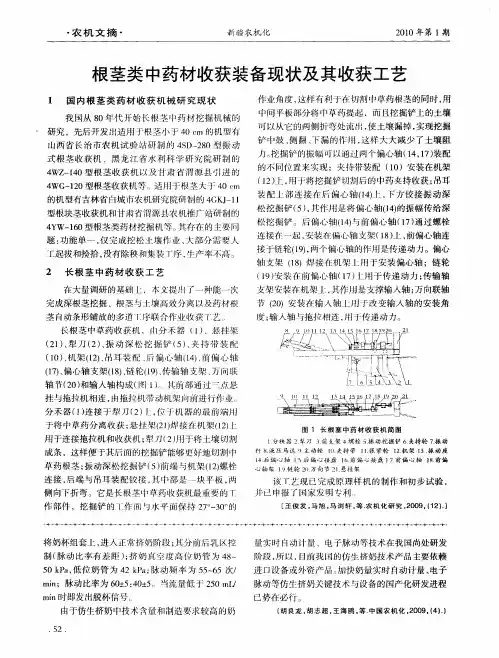

根茎类中药材收获装备现状及其收获工艺　

ｌ　国内根茎类药材收获机械研究现状　

我国从８０年代开始长根茎中药材挖掘机械的　

’　研究，先后开发出适用于根茎小于４０　ｃｎ　的机型有　

山西省长治市农机试验站研制的４ＳＤ一２８０型振动　

式根茎收获机、黑龙江省水利科学研究院研制的　

４ＷＺ一１４０型根茎收获机以及甘肃省渭源县引进的　

４ＷＧ一１２０型根茎收获机等。适Ｈｊ于根茎大于４０　ｅｍ　

的机型有吉林省白城市农机研究院研制的４ＧＫＪ一１　１　

型根块茎收获机和甘肃省渭源县农机推广站研制的　

４ＹＷ一１６０型根茎类药材挖掘机等。其存在的主要问　题：功能单一，仅完成挖松土壤作业，大部分需要人　

工起拔和捡拾，没有除秧和集装Ｔ序，生产率不高。　

２　长根茎中药材收获工艺　

在大量调研的基础Ｌ，本文提｝ＩＩ了一种能一次　

完成深根茎挖掘、根茎与士壤高效分离以及药材根　

茎自动条形铺放的多遭下序联合作业收获一『　艺。　

长根茎中草药收获机，Ｆ｝１分禾器（１）、悬挂架　

（２１）、犁刀（２）、振动深松挖掘铲（５）、夹持带装配　

（１０）、机架（１２）、吊耳装配、后偏心轴ｆ１４）、前偏心轴　

（１７）、偏心轴支架（１８）、链轮（１９）、传输轴支架、万向联　

轴节（２０）和输入轴构成（　１）。其前部通过ｉ点悬　挂与拖拉机相连，南拖拉机带动机架向前进行作业　＝　

分禾器（１）连接于犁刀（２）ｌ　，位于机器的最前端用　

于将中草药分离收获；悬挂架ｆ２１）焊接存机架（１２）上　

用于连接拖拉机和收获机；犁刀（２）用于将土壤切割　

成条，这样便于其后面的挖掘铲能够更好地切割中　

草药根茎；振动深松挖掘铲（５）前端与机架ｆ１２）螺栓　

连接，后端与吊耳装配铰接，其中部是一块平板，两　侧向下折弯。它是长根茎中草药收获机最重要的ｒ　

作部件，挖掘铲的＿１　作面与水平面保持２７。　３０。的　作业角度，这样有利于在切割巾草药根茎的同时，用
