1 / 9 高层建筑玻璃幕墙的施工方案

高层建筑玻璃幕墙的施工方案提要：吊运、安装主、次龙骨，测量放线，紧固件安装等施工时，在内柱上通长拉两道水平6mm钢丝绳，并同时拉立网

来自

高层建筑玻璃幕墙的施工方案

1.玻璃幕墙的安装工序（略）

2.主要项目的施工方法

3.准备工作

检查脚手架并加固防护。

安装好提升工具和绞手工具，供操作人员作业施工。

设置安全保护措施保证人身安全。电气设备和电动工具必须做绝缘电压试验。

框架龙骨及所需的各种连接件、装饰压条、螺栓、橡胶条、密封材料等，必须与设计图纸进行核验，预先清点，分类码放备用。

节点板的安装均应按设计图纸规定。

竖向龙骨由凸形铁件及螺栓与角铁连接。角铁与预埋件焊接。如果竖向龙骨由紧固铁件及螺栓连接。紧固铁件要通过螺栓与预埋铁T形槽连接。

节点板和紧固铁件的安装，是玻璃幕墙安装的重要程序。其位置的准确性直接影响幕墙的安装质量。预埋件的安装要严格控制其纵、横两方向的中心线，以保证幕墙框架的垂直度和平整度。各层紧

2016

2 / 9 固铁件（或凸形铁件）的外皮均应在一条垂直线上。

4.测量放线：应与主体结构相配合，水平标高逐层从地面引上，以免误差累积。放线时先弹出基准线，从基准线外返一定距离为幕墙平面各主要的轴线、阴阳角、各主要垂直控制线采用经纬仪测放，±标高，各层标高采用水准仪操平。

每天应对玻璃幕墙垂直度及立柱的位置进行校核，偏差应严格控制在设计和规范要求范围之内。

测定主龙骨立柱的垂直中心线，同时应测出和核对各层预埋件的中心线与主龙骨中心线是否相对。

测定主龙骨之间位置尺寸。测定的横向轴线与各层预埋件连接的紧固铁件外边线是否相对应。

玻璃幕墙专项施工方案

八冶建设集团有限公司 1 山西省对口支援农六师五家渠市

中医综合楼建设项目

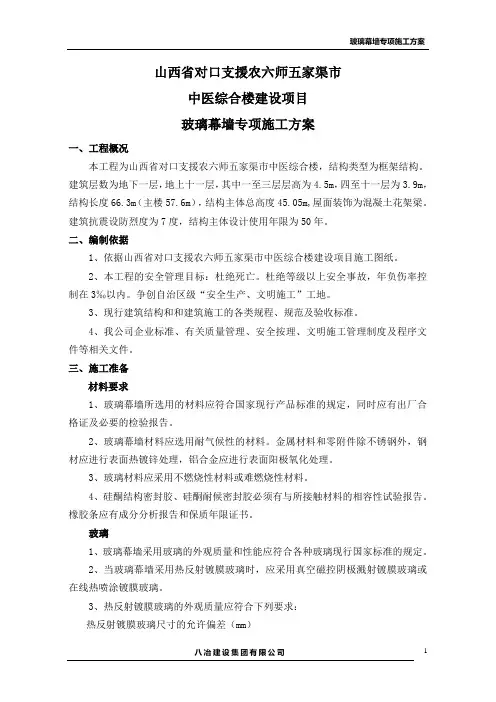

玻璃幕墙专项施工方案

一、工程概况

本工程为山西省对口支援农六师五家渠市中医综合楼，结构类型为框架结构。建筑层数为地下一层，地上十一层，其中一至三层层高为4.5m，四至十一层为3.9m，结构长度66.3m（主楼57.6m），结构主体总高度45.05m,屋面装饰为混凝土花架梁。建筑抗震设防烈度为7度，结构主体设计使用年限为50年。

二、编制依据

1、依据山西省对口支援农六师五家渠市中医综合楼建设项目施工图纸。

2、本工程的安全管理目标：杜绝死亡。杜绝等级以上安全事故，年负伤率控制在3‰以内。争创自治区级“安全生产、文明施工”工地。

3、现行建筑结构和和建筑施工的各类规程、规范及验收标准。

4、我公司企业标准、有关质量管理、安全按理、文明施工管理制度及程序文件等相关文件。

三、施工准备

材料要求

1、玻璃幕墙所选用的材料应符合国家现行产品标准的规定，同时应有出厂合格证及必要的检验报告。

2、玻璃幕墙材料应选用耐气候性的材料。金属材料和零附件除不锈钢外，钢材应进行表面热镀锌处理，铝合金应进行表面阳极氧化处理。

3、玻璃材料应采用不燃烧性材料或难燃烧性材料。

4、硅酮结构密封胶、硅酮耐候密封胶必须有与所接触材料的相容性试验报告。橡胶条应有成分分析报告和保质年限证书。

玻璃

1、玻璃幕墙采用玻璃的外观质量和性能应符合各种玻璃现行国家标准的规定。

2、当玻璃幕墙采用热反射镀膜玻璃时，应采用真空磁控阴极溅射镀膜玻璃或在线热喷涂镀膜玻璃。

3、热反射镀膜玻璃的外观质量应符合下列要求：

热反射镀膜玻璃尺寸的允许偏差（mm） 玻璃幕墙专项施工方案

中建七局第三建筑有限公司 中恒公园大地花园玻璃幕墙施工方案

- 0 -

目 录

总则…………………………………………………………1

工程概况……………………………………………………1

施工准备……………………………………………………1

材料要求……………………………………………………2

施工机具……………………………………………………5

加工工艺……………………………………………………6

施工工艺流程………………………………………………10

施工注意事项………………………………………………12

质量标准……………………………………………………14

安全措施……………………………………………………20

工程设计计算书……………………………………………20

中建七局第三建筑有限公司 中恒公园大地花园玻璃幕墙施工方案

- 1 -

一、 总则

1、适用范围

本工艺适用于非抗震设计或6～8度抗震设计的建筑高度不大于150m的民用建筑玻璃幕墙（以下简称玻璃幕墙）工程的制作、安装施工及验收。

2、编制参考标准及规范

玻璃幕墙的材料、设计、制作和安装施工及验收，除应符合本规范的规定外，尚应符合国家现行有关标准、规范的规定。《玻璃幕墙工程技术规范》（JGJ 102—96）《点式玻璃幕墙工程技术规范》（CECS 127：2001）《建筑幕墙》（JG 3035）

3、术语、符号

a. 点式玻璃幕墙：玻璃面板通过点支承装置与支承结构组成的幕墙。

b. 玻璃面板：点式玻璃幕墙中直接承受外部作用并将其传递给支承装置的玻璃单元体。单元体形成前称为玻璃板块。

c. 支承装置：玻璃面板与支承结构或主体结构之间的连接装置。它由连接件和爪件组成。

d. 支承结构：连接支承装置与主体结构和结构体系。

玻璃幕墙

施

工

组

织

方

案

1) 总则

a. 适用范围

本工艺适用于非抗震设计或6～8度抗震设计的建筑高度不大于150m的民用建筑玻璃幕墙（以下简称玻璃幕墙）工程的制作、安装施工及验收。

幕墙工程的设计、制作和安装施工的全过程应实行质量控制，幕墙工程的制作与安装，应制订质量控制标准。

b. 编制参考标准及规范

玻璃幕墙的材料、设计、制作和安装施工及验收，除应符合本规范的规定外，尚应符合国家现行有关标准、规范的规定。

《玻璃幕墙工程技术规范》（JGJ 102—96）

《点式玻璃幕墙工程技术规范》（CECS 127：2001）

《建筑幕墙》（JG 3035）

2) 术语、符号

a. 建筑幕墙：由金属构架与板材组成的、不承担主体结构荷载与作用的建筑外维护结构。

b. 玻璃幕墙：由金属构架与玻璃板组成的建筑外维护结构。

c. 隐框玻璃幕墙：金属框架构件全部不显露在外表面的玻璃幕墙。

d. 结构胶：半隐框和全隐框玻璃幕墙中玻璃与铝合金构件、玻璃板与玻璃板之间结构受力粘结用的高模数中性硅酮密封材料。

e. 硅酮耐候胶：幕墙嵌缝用的低模数中性硅酮密封材料。

f. 双面胶带：控制结构胶的设计位置和厚度用的二面涂胶的聚胺基甲酸乙脂和聚乙烯低发泡材料。

g. 接触腐蚀：两种不同的金属接触时发生的电化学腐蚀。

h. 相容性：黏结密封材料与其他材料接触时，不发生影响黏结密封材料黏结性的物理化学变化的性能。

3) 施工准备

a. 审查设计图纸是否完整、齐全；

b. 审查设计图纸与说明书在内容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误；

c. 审查建筑图、结构图与幕墙设计施工图纸在几何尺寸、坐标、标高、说明等方面是否一致，技术要求是否正确。

d. 审查幕墙工程的生产工艺流程和技术要求，掌握土建施工质量是否满足幕墙施工的要求；

e. 复核幕墙各组件的强度、刚度和稳定性是否满足要求；审查设计图纸中的工程复杂、施工难度
