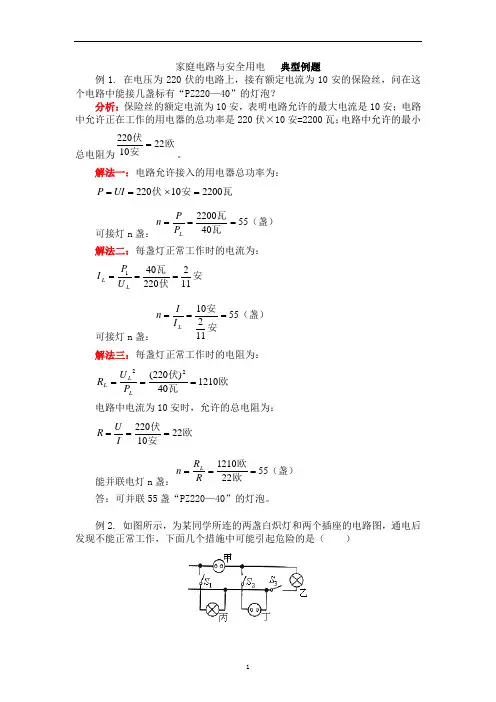

1 家庭电路与安全用电 典型例题
例1. 在电压为220伏的电路上，接有额定电流为10安的保险丝，问在这个电路中能接几盏标有“PZ220—40”的灯泡？
分析：保险丝的额定电流为10安，表明电路允许的最大电流是10安；电路中允许正在工作的用电器的总功率是220伏×10安=2200瓦；电路中允许的最小总电阻为2201022伏安欧。
解法一：电路允许接入的用电器总功率为：
PUI220102200伏安瓦
可接灯n盏：nPPL22004055瓦瓦（盏）
解法二：每盏灯正常工作时的电流为：
IPULL140220211瓦伏安
可接灯n盏：nIIL1021155安安（盏）
解法三：每盏灯正常工作时的电阻为：
RUPLLL22220401210()伏瓦欧
电路中电流为10安时，允许的总电阻为：
RUI2201022伏安欧
能并联电灯n盏：nRRL12102255欧欧（盏）
答：可并联55盏“PZ220—40”的灯泡。
例2. 如图所示，为某同学所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作，下面几个措施中可能引起危险的是（ ）
2 A. 拆掉灯丙，将两条导线连在一起
B. 拆掉插座甲，将两条导线连在一起
C. 拆掉开关S3，移到电灯乙的上边
D. 拆掉开关S2，将两条导线连在一起
分析与解：家庭电路中各用电器应该是并联的，从图中看出插座甲串联在火线上使得连接处火线开路，电灯乙和插座丁不能工作。若拆掉插座甲，将两条导线连在一起，闭合S1会使此处通路。三个开关中S1和S2的连接是正确的，S3应移到电灯乙的上边，即火线上。如果拆掉电灯丙，将两条导线连在一起，闭合S1会使火线跟零线直接相连接造成短路，这是绝对不允许的。此题选A。
一个省的文化系统如果能肩负起继承当地文化传统的使命，那么这个省的文化底蕴就会得到保持，而不至于中断和流失。
崇安髭蟾是武夷山区特有的两栖类珍稀动物，生活在海拔一千米左右的高山溪水中，最初因五十年前在崇安发现而得名。
我仔细观察了公园里的那棵长了几百年的大柏树。
许多老师昨天在休息室里都热情地同他交谈。
要是一篇作品里的思想有问题，那么文字即使很不错，也是要不得的。
对于自己的路,他们在探索着,他们在判断着，他们在寻找着，他们在思考着。
随着改革开放的进一步深入，我国人民的消费观念、消费水平和消费方式都有了明显的提高和转变。
在学校师资不足的情况下，他主动挑起了为请假的老师代课的任务，获得了大家的一致好评。
只有恪守学术道德，就会消除学术腐败，净化学术界。
论干部和群众，毫不例外，都必须遵守社会主义法制。
关于《品三国》，粗粗一看，似乎与其他同类的书没有多大的区别，但反复品读，就会发现其意味深长。
依据纪律处罚的办法，决定给予该队员停止参加今年余下所有甲级队比赛资格，并罚款人民币4万元。
领导的这一决定非常英明，非常及时，非常好，好极了，我们坚决拥护。
时光的流逝不能让我淡忘对故乡浓浓的思念，反之，随着年龄的增长，对故乡的思念愈发日久弥坚。
对于那些知法犯法的党政干部，我们必须依法给以严厉的法律制裁。
世界上第一次对子午线测量的是在我国唐代天文学家僧一行的倡议和领导下进行的。
我们向政府提意见是人民的责任。
中国人民自从接受了马列主义思想之后，中国的革命在毛泽东的领导下，大大改了样子。
近日新区法院审结了这起案件，违约经营的小张被判令赔偿原告好路缘商贸公司经济损失和诉讼费三千多元。（04全国)
美国政府表示仍然支持强势美元，但这到底只是嘴上说说还是要采取果断措施，经济学家对此的看法是否定的。
近视患者都应当接受专业医师的检查，选择合适的眼镜，切忌不要因为怕麻烦、爱漂亮而不戴眼镜。
虽然现在所学的一些专业课，对我们很陌生，学起来比较吃力，不过我相信，在老师的帮助下，只要下苦功，就一定能够学好。
A卷
一、 填空：要求有计算过程。(每空5分，共15分)
1、图1所示电路中理想电流源的功率为 。(4分)
2、图2所示电路中电流I为 。
3、图3所示电路中电流U为 。
二、 分别用节点法、网孔法和戴维南定理求图4所示电路中的电流I。
图4 图5 图6
三、 求图5所示电路中的电压Uab 。(10分)
四、 含理想变压器电路如图6，VUS00100，求负载R上电压有效值U 。(10分)
五、求图7中各二端网络的等效电阻。(15分)
图7
六、电路如图8所示，开关K闭合前电路已稳定，用三要素法求K闭合后的uc(t)。(10分)
七、(10分)
电路如图9所示。已知：U=8V，Z1=1-j0.5Ω，Z2=1+j1Ω，
Z3=3-j1Ω。
(1) 求输入阻抗Zi； (2) 求1I。
图8 图9
B卷
一、选择题(单选)：(20分)
1、电阻与电感元件并联，它们的电流有效值分别为3A 和4A，则它们总的电流有效值为( ) 。
A、7A B、6A C、5A D、4A
2、关于理想电感元件的伏安关系，下列各式正确的有( )
A、u=ωLi B、u=Li C、u=jωLi D、u=Ldi/dt
3、耦合电感的顺串时等效电感为( ) 。
A、Leq=L1+L2+2M B、Leq=L1+L2-2M C、Leq=L1L2-M2 D、 Leq=L1L2-M2
4、单口网络，其入端阻抗形式是Z=R+jX，当X<0时,单口网络呈( )
典型例题透析
类型一——对参考系的理解
参考系的选取虽然具有任意性，但在结合物理情景的具体选项中是唯一的，要在熟练掌握参考系概念的基础上，做好理解、辨别。
1、有这样的词句“满眼风波多闪烁，看山恰似走来迎，仔细看山山不动，是船行。”其中“看山恰似走来迎”和“是船行”所选的参考系分别是（ ）
A．船和山 B．山和船 C．地面和山 D．河岸和流水
思路点拨：明确参考系概念和定义方式，是解题关键。
解析：船中乘客观看其它物体的运动情况时，是以自己所乘的船为参考系的，故能出现“看山恰似走来迎”的景象，“是船行”是以相对山不动的河岸或地面等为参考系的，故正确选项为A。
答案：A
总结升华：不管是静止的物体还是运动的物体都可以被选作参考系，但是，一旦被选为参考系后均认为是静止的，这也说明静止是相对的。
举一反三
【变式】甲物体以乙物体为参考系是静止的，甲物体以丙物体为参考系又是运动的，那么，以乙物体为参考系，丙物体的运动情况是 （ ）
A．一定是静止的 B．一定是运动的
C．运动或静止都有可能 D．条件不足，无法判断
答案：B
解析：根据机械运动描述的相对性，可知选项B正确。
类型二——位移和路程
位移是矢量，只关心初、末位置，方向由初位置指向末位置，解答位移问题时，不要忘记说明方向；路程是标量，关心的是运动轨迹。
2、一支队伍匀速前进，通信员从队尾赶到队首传达命令后又立即返回40 m到达队尾时，队尾已前进了200 m，在整个过程中，通信员共用了40s，则全过程中通信员通过的路程是多少？位移为多少？平均速度大小为多少？
思路点拨：画出通信员运动示意图是解题关键。
解析：如图所示，轨迹为通信员所通过的路程，可见通信员所通过的路程为280 m；位移x=200 m，同队伍前进方向相同。平均速度。
