地基注浆加固施工方案

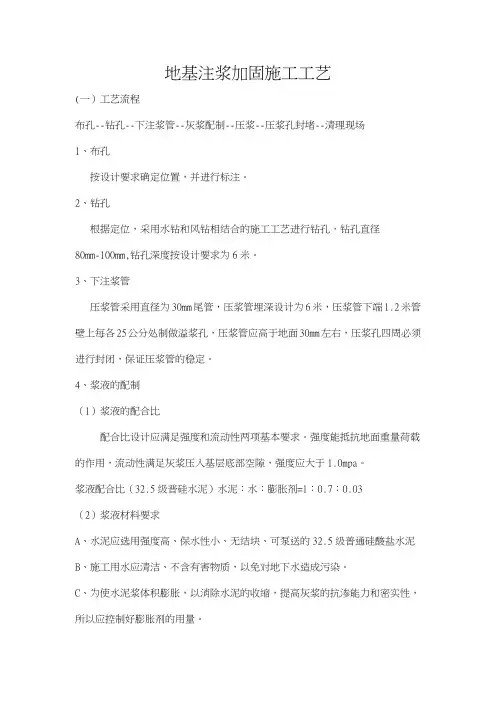

地基注浆加固施工工艺

(一）工艺流程

布孔--钻孔--下注浆管--灰浆配制--压浆--压浆孔封堵--清理现场

1、布孔

按设计要求确定位置，并进行标注。

2、钻孔

根据定位，采用水钻和风钻相结合的施工工艺进行钻孔，钻孔直径80mm-100mm,钻孔深度按设计要求为6米。

3、下注浆管

压浆管采用直径为30mm尾管，压浆管埋深设计为6米，压浆管下端1.2米管壁上每各25公分处制做溢浆孔，压浆管应高于地面30mm左右，压浆孔四周必须进行封闭，保证压浆管的稳定。

4、浆液的配制

（1）浆液的配合比

配合比设计应满足强度和流动性两项基本要求。强度能抵抗地面重量荷载的作用，流动性满足灰浆压入基层底部空隙，强度应大于1.0mpa。

浆液配合比（32.5级普硅水泥）水泥：水：膨胀剂=1：0.7：0.03

（2）浆液材料要求

A、水泥应选用强度高、保水性小、无结块、可泵送的32.5级普通硅酸盐水泥

B、施工用水应清洁、不含有害物质，以免对地下水造成污染。

C、为使水泥浆体积膨胀，以消除水泥的收缩，提高灰浆的抗渗能力和密实性，所以应控制好膨胀剂的用量。 5、压浆

采用注浆泵进行注浆，注浆的顺序为先四周后中间，注浆压力控制在0.5-1.0mpa,当压力稳定后再稳压1分钟后卸压浆管。施工中压浆管不宜过长，否则极易出现施工时间过长造成浆液凝固堵塞管芯。

6、现场清理

待浆液凝固后压浆口采用水泥砂浆抹平封口，清理现场垃圾。

北京市西城区教育委员会房管基建处原实美东址分校修缮项目

地基与基础加固专项施工方案

2016年3月

目 录

一、 编制依据 …………………………………………………………………………..1

二、 工程概况……………………………………………………………………………1

（一）建设概况……………………………………………………………………1

（二）设计概况……………………………………………………………………1

（三）工程数量……………………………………………………………………1

三、 工期安排……………………………………………………………………………1

四、 施工组织…………………………………………………………………….. …… 1

（一）施工准备阶段的工作安排…………………………………………………1

（二）施工组织……………………………………………………………………2

五、 资源组织……………………………………………………………………………2

（一）劳动力组织…………………………………………………………………2

（二）机械组织……………………………………………………………………2

六、 施工工艺及流程……………………………………………………………………3

七、 质量保证措施………………………………………………………………………5

（一）质量保证措施………………………………………………………………5

（二）技术控制措施………………………………………………………………6

八、 安全施工措施………………………………………………………………………6

九、 文明施工措施………………………………………………………………………7

十、 环境保护措施………………………………………………………………………7

一、编制依据

1． 地基处理平面置图

深圳市龙华新区XXX科技园

地基注浆加固工程

专

项

施

工

方

案

北京XXX建筑工程有限责任公司深圳分公司

二〇一四年七月

- 2 - 第一章 项目概况

1、工程概况

本工程为框架结构，本工程的加固方法为：桩周土体采用注浆法进行加固；

第二章 施工方案

1、编制依据

1）施工图纸

2）《既有建筑地基基础加固技术规范》JGH123-2000；

3）《建筑地基处理规范》（JGJ79-91）；

4）《建筑地基基础设计规范》（GB50007-2002）；

5)《建筑地基处理技术规范》（JGJ79-2002）；

6)《深圳地区地基处理技术规范》（STG04-96）；

7)《建筑地基基础检测技术规范》（DBJ15-60-2008）。

8)《地基处理手册》；

9) 其它相关资料

2、技术要求

1）处理后的桩侧承阻力特征值不小于50kPa，桩端承载力特征值不小于2500kPa；

2）注浆时水泥采用P.O.42.5普通硅酸盐水泥，外加剂为速凝剂，采用水玻璃，掺入量视漏浆情况而定；

3）注浆水灰比为0.6～2.0，取1.0；

- 3 - 4）注浆流量：7～10L/min；

5）浆液配比：采用纯水泥浆，掺入3-4.5%水玻璃，具体掺入量视漏浆情况而定，如浆液下渗量少，可不添加水玻璃；

6）浆液采用专用水泥搅拌机制作，搅拌时间不少于15min。

3、施工程序与方法

注浆施工程序如下：钻孔→封口→边注浆边拔注浆管→封孔。施工流程见图1

图1 施工流程图

3.1钻孔

1）钻孔采用履带式潜孔钻机； 测量放线

钻机就位

钻进成孔

预埋注浆管

安放注浆管

注浆

注浆管加工

水泥浆液配制

注浆孔补浆

- 4 - 2）按“基础加固平面布置图”所示的横向及纵向间距，钻孔位置及高程偏差不大于10cm；

3）钻机就位要准确、稳固，钻杆垂直度及桩位偏差等均应控制在规范允许范围内。

4）钻孔孔径为50mm，根据实际情况而定，目的在于能将注浆管顺利下到孔底，钻进采用回转方式或冲击方式；

房屋地基注浆加固处理方案

- 1 -

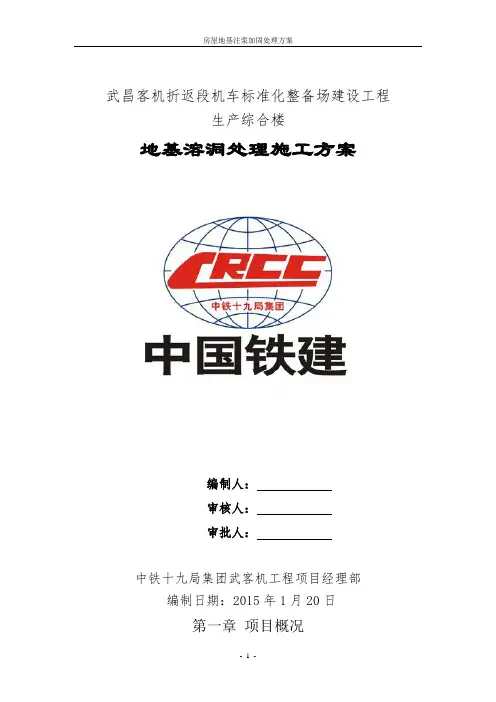

武昌客机折返段机车标准化整备场建设工程

生产综合楼

地基溶洞处理施工方案

编制人：

审核人：

审批人：

中铁十九局集团武客机工程项目经理部

编制日期：2015年1月20日

第一章 项目概况 房屋地基注浆加固处理方案

- 2 - 1、工程概况

本工程为武昌客机折返段改造新建生产综合楼，框架结构，主体6层，基础为钻孔桩基础，孔径800mm，共106根；因前期勘察不足，后经一桩一孔勘察，发现106孔中，70孔有溶洞。根据补充地质勘察资料，并结合溶洞的不同类型和特点一级桩基的实际施工情况，从技术、经济等方面进行综合比较分析，确定拟采用静压化学灌浆，套内护筒等方法进行溶洞处理。

第二章 施工方案

1、编制依据

1）施工图纸

2）《建筑地基处理规范》（JGJ79-2012）

3）《建筑地基基础设计规范》（GB50007-2002）；

4）建筑地基处理技术规范》（JGJ79-2002）；

5)《建筑地基基础检测技术规范》（DBJ15-60-2008）；

6)《地基处理手册》；

7)武客机地质勘察报告；

8)其他资料。

2、技术要求

1）注浆时水泥采用P.O.42.5普通硅酸盐水泥，外加剂为速凝剂，采用水玻璃，掺入量视漏浆情况而定；

2）注浆水灰比为0.6～2.0，取1.0；

3）注浆流量：7～10L/min； 房屋地基注浆加固处理方案

- 3 - 4）浆液配比：采用纯水泥浆，掺入3-4.5%水玻璃，具体掺入量视漏浆情况而定，如浆液下渗量少，可不添加水玻璃；

5）浆液采用专用水泥搅拌机制作，搅拌时间不少于15min。

3、施工程序与方法

注浆施工程序如下：钻孔→封口→边注浆边拔注浆管→封孔。施工流程见图1

图1 施工流程图

3.1钻孔

1）钻孔采用履带式潜孔钻机；

2）按“基础加固平面布置图”所示的横向及纵向间距，钻孔位测量放线
