厂区管网施工方案

  • 格式：doc
  • 大小：119.00 KB
  • 文档页数：17

吴忠市生活垃圾焚烧发电项目

吴忠市生活垃圾焚烧发电1×10MW工程

厂区综合管网管道安装

施工方案

批准：

审核：

编制：

山西省工业设备安装有限公司

吴忠市生活垃圾焚烧发电项目部

二O一六年五月一日 吴忠市生活垃圾焚烧发电项目

目录

第一章 工程概况 ................................................................................................................................................ 1

1、管材选择 ................................................................................................................................................ 1

2、工程施工总目标 .................................................................................................................................... 1

二 编制依据 ........................................................................................................................................................ 2

三 施工准备 ........................................................................................................................................................ 2

1、人员准备 ................................................................................................................................................ 2

2、材料准备 ................................................................................................................................................ 2

四 焊接管道的施工措施 .................................................................................................................................... 3

1、施工工序 ................................................................................................................................................ 3

2、管道防腐 ................................................................................................................................................ 3

3、管道安装 ................................................................................................................................................ 4

4、管道焊接 ................................................................................................................................................ 5

5、焊接检验及水压试验 ............................................................................................................................ 6

五 污水、雨水管道施工措施 ............................................................................................................................ 6

1、施工技术准备 ........................................................................................................................................ 6

2、原材料验收 ............................................................................................................................................ 6

3、施工工序 ................................................................................................................................................ 7

六 质量保证措施 ...............................................................................................................................................11

七 安全文明施工保证措施 ...............................................................................................................................11

八 雨季施工措施 .............................................................................................................................................. 12

1、时间安排 .............................................................................................................................................. 13

2、做好现场排水 ...................................................................................................................................... 13

3、施工现场管理 ...................................................................................................................................... 13

4、做好防雨措施 ...................................................................................................................................... 13

5、搞好现场消防安全 .............................................................................................................................. 15

九 施工场地平面布置 ...................................................................................................................................... 15

吴忠市生活垃圾焚烧发电项目

1

第一章 工程概况

本工程为吴忠市生活垃圾焚烧发电项目厂区综合管网安装工程。其包括市政生产取水输水管道，厂区生活给水管道,生产工业水泵供水管道（辅机设备冷却给水管道），生产工业泵回水管道（辅机设备冷却回水管道）、生产清水泵供水管道，污水处理回用水管道安装、厂区室外循环水管道安装、消防管道安装、厂区污水管道，厂区雨水管道,厂区初期雨水排水管道、初期雨水压力输送管道、污水压力输送管道、单体建筑排水管。具体概况如下：

1、管材选择

1。1 市政生产取水输水管道采用外防腐焊接钢管，采用PN=1。0MPa级别的阀门等配件。

1。2厂区生活给水管道采用高密度聚乙烯HDPE给水管(管径小于DN40采用PP-R塑料管)，采用PN=0.8MPa级别的阀门等配件。

1。3生产工业水泵供水管道（辅机设备冷却给水管道），生产工业泵回水管道（辅机设备冷却回水管道）采用外防腐焊接钢管(管径小于DN40采用镀锌钢管) ，采用PN=1。0MPa级别的阀门等配件。

1.4生产清水泵供水管道采用高密度聚乙烯HDPE给水管（管径小于DN40采用PP—R塑料管），采用PN=0。8MPa级别的阀门等配件。

1.5污水处理回用水管道安装采用高密度聚乙烯HDPE给水管.采用PN=0。8MPa级别的阀门等配件。

1.6厂区污水管、厂区雨水管、初期雨水压力输送管道采用HDPE双壁波纹管，环刚度≥8KN/㎡，橡胶圈接口,检查井处采用管顶平接。

1.7初期雨水压力输送管道、污水压力输送管到采用外防腐焊接钢管。

1。8室外消防管道采用焊接钢管的焊接和法兰连接，室外管道与室内消防管道连接采用法兰连接，接入室内消防管道采用内外热镀锌钢管，连接采用法兰连接和丝扣连接；消防栓灭火系统采用公称压力PN=1.6MPa级别的阀门等配件。

合集下载

某厂区道路及排水管网施工组织设计方案

某厂区道路及排水管网施工组织设计方案

1 厂区管网及道路施工组织设计

目 录

一.工程概况 ……………………………………………3

1工程地点

2建筑与结构形式

3建设地点及环境特征

二.施工部署 ……………………………………………3

1项目管理目标

2项目计划安排

三.施工方案 ……………………………………………5

1施工顺序及工艺流程

2施工测量

2 3地面平整

4水泥稳定碎石施工

5模板施工

6混凝土施工

7管道安装工程施工

四.施工准备工作计划 …………………………………19

1施工组织准备

2施工技术准备

3施工现场准备

4施工队伍准备

5施工物资准备

6施工资金准备

五.施工进度计划 ………………………………………20

1施工控制点计划

3 2施工进度计划横道图

六.施工总平面图 ………………………………………22

七.技术组织措施 ………………………………………23

1 保证进度目标的措施

2质量保证体系及保证措施

3保证安全目标的措施

4文明施工及施工现场抑制扬尘环境保护措施

5季节施工的措施

八.工程回访及保修……………………………………26

九.附表及附图…………………………………………27

1.施工进度计划图

2.主要施工机械一览表

3.计量检测器具配备一览表

4.劳动力计划表

4 5.主要材料用量计划

5 一、工程概况

1概述：本工程位于**************，为**********有限公司厂区供排水系统及厂区路面硬化工程。

2结构特征：基层设计采用压实的沙石、石粉基层，面层为混凝土面板。

3建设地点及环境特征

现场已经具备施工条件，临时设施、施工用水电源位置已经具备。

二、施工部署

1项目管理目标

1.1工期目标

日历工期：60天

开工时间：2009年*月**日（以监理签发进场日期为准）

竣工时间：2009年*月**日

6 1.2质量目标：合格

1.3安全生产、文明施工目标

厂区围墙施工方案

厂区围墙施工方案

华润古城电厂2x300MW净化燃烧机组工程

厂区围墙施工方案

中国十五冶一公司华润古城电厂经理部 1 1、工程概况

厂区围墙断面设计为240㎜宽MU7.5砖砌墙体，砖砌墙体高度为2600㎜（含墙体压顶），基础采用MU30浆砌毛石基础，地基为自然土密实地基。

1.1. 本工程施工特点：

一、工程量大，施工面呈线状布臵，施工组织分散，绝大部分区域材料运输不便、施工用水困难、施工需细致对待，排好施工顺序。

1.2. 本工程主要工程量：

序号 名称 单位 数量

二、因本工程位于厂区边缘，对灰场水沟边、A排外老坟场处、火车轨道东端两侧等基础坐落在软弱地基上的，需采取特殊措施。

三、因施工区域位于厂区边缘，作业线长，需采取特殊的安全保卫措施。

针对以上施工特点，我单位将采取如下的特殊施工措施：

1）施工前，对厂区灰坝边、厂区东侧火车轨道两侧围墙施工材料不易达到的区域，修四～五条简易毛石道路运送材料，同时安排3台送水车运送施工用水。

2）对软弱基础地段，将基础深挖至坚实地基土处，再用毛石砌筑至砖墙基础处，超挖量采取现场签证。

3）在作业点采取双人双岗形式进行施工材料看砼 M3 300 华润古城电厂2x300MW净化燃烧机组工程

厂区围墙施工方案

中国十五冶一公司华润古城电厂经理部 2 管。1

2 砖 块 1400000

3 毛石 M3 1300

2、施工部署及管理目标

2.1. 项目管理目标

2.1.1. 工程质量目标

分部工程合格率100%，优良率98%，工程质量全部达到国家和部颁质量检验评定“优良级”标准。

2.1.2. 工期目标

施工总工期按92个日历天控制。本工程拟2006年7月5日开工，2006年 10月5日竣工。采取先施工无交叉施工段，先结构后装修的施工方法，尽量避免窝工，以保证正常施工工期。根据本工程的特点分五个施工阶段，即：土方施工阶段；基础、墙体施工阶段；门柱装饰、厂区大门安装工程施工阶段；竣工收尾阶段。

厂区综合管网管道(热工)安装施工方案0

厂区综合管网管道(热工)安装施工方案0

厂区综合管网电缆敷设、通讯、照明施工方案

常用软件课程设计

厂区综合管网（热力）管道

安装施工方案

编号：

编制：

审核：

批准：

日期：

大 冶 有 色 建 筑 安 装 有 限 公 司

厂区综合管网电缆敷设、通讯、照明施工方案

常用软件课程设计

厂区综合管网（热力）管道安装施工方案

一、工程概况

本工程为铜冶炼节能减排改造项目——室外动力管道（架空）部分。包括以下内容：

1.余热发电站送往化水站的凝结水、疏水管道。

2.化水站送往主厂房及精炼厂房除盐水管道。

3.制氧站送往主厂房区的氧气、氮气管道。

3.1施工特点

3.1.1氧气管道内壁质量要求严格，必须保持内壁光滑清洁，特别是里口焊缝要求无焊瘤、无焊渣、无油脂等，施工作业组在对口及焊接中应高度重视，保证氧气管道安装的特殊要求；

3.1.2框架内的氧气管道均布置在框架内比较高的平台上,高空风大, 给焊接带来困难,必要时，焊接需搭设防风棚;

3.1.3管道调节阀组多, 试压、吹扫时需制作调节阀临时短节, 给试压、吹扫工作带来一定的难度;

3.1.4氧气管道与氧气连接的氮气管道内部要求平滑，清洁度要求高，需脱脂处理（详见脱脂方案）；

3.1.5施工作业人员必须高度重视氧气管道的施工质量,在过程中严格按氧气管道具体施工要求去做,确保其施工质量,保证今后氧管道的安全投入运行。

4.由新建空压站送往主厂房的生产用气及仪表压缩空气管道。

5.由循环水泵房往主厂房的消防水、炉盖事故供水管道。

二、编制依据

1．主要依照铜冶炼节能减排改造项目——厂区综合管网（热力）0810120施工，现场部分与甲方、设计及监理共同协商后施工。

厂区内管网工程施工方案

厂区内管网工程施工方案

昆明云锗高新技术有限公司云南国家锗材料基地 室外管网施工方案

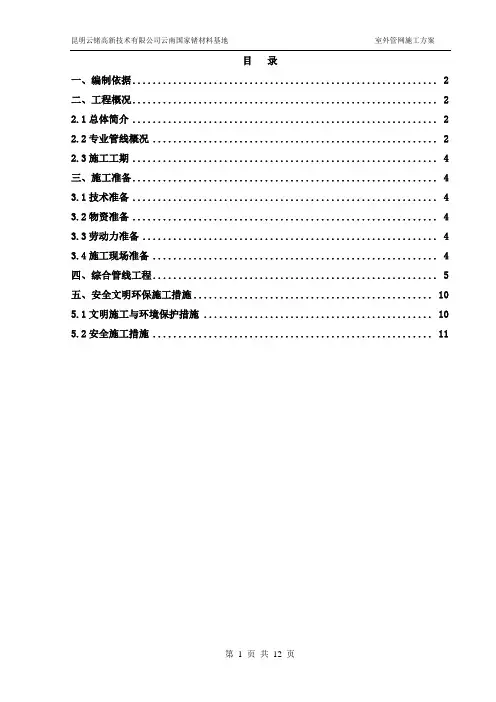

第 1 页 共 12 页 目 录

一、编制依据 ............................................................ 2

二、工程概况 ............................................................ 2

2.1总体简介 ............................................................ 2

2.2专业管线概况 ........................................................ 2

2.3施工工期 ............................................................ 4

三、施工准备 ............................................................ 4

3.1技术准备 ............................................................ 4

3.2物资准备 ............................................................ 4

3.3劳动力准备 .......................................................... 4

3.4施工现场准备 ........................................................ 4

四、综合管线工程 ........................................................ 5
