厂区给排水管网施工方案

1

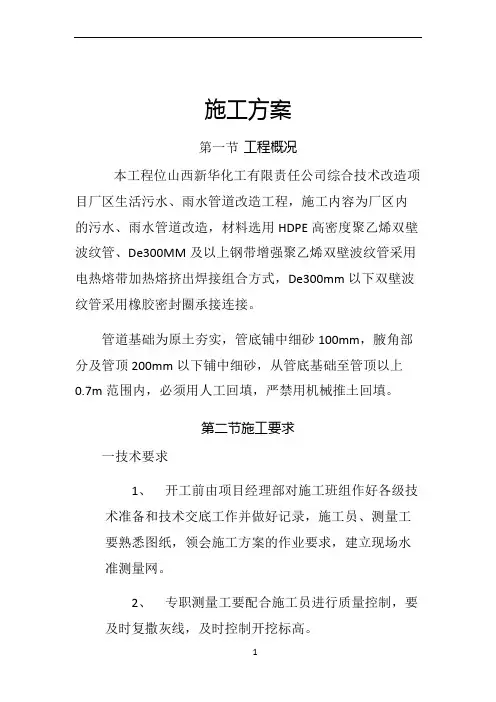

施工方案

第一节 工程概况

本工程位山西新华化工有限责任公司综合技术改造项目厂区生活污水、雨水管道改造工程，施工内容为厂区内的污水、雨水管道改造，材料选用HDPE高密度聚乙烯双壁波纹管、De300MM及以上钢带增强聚乙烯双壁波纹管采用电热熔带加热熔挤出焊接组合方式，De300mm以下双壁波纹管采用橡胶密封圈承接连接。

管道基础为原土夯实，管底铺中细砂100mm，腋角部分及管顶200mm以下铺中细砂，从管底基础至管顶以上0.7m范围内，必须用人工回填，严禁用机械推土回填。

第二节施工要求

一技术要求

1、 开工前由项目经理部对施工班组作好各级技术准备和技术交底工作并做好记录，施工员、测量工要熟悉图纸，领会施工方案的作业要求，建立现场水准测量网。

2、 专职测量工要配合施工员进行质量控制，要及时复撒灰线，及时控制开挖标高。

2 3、 施工员、测量工换班时，要认真进行书面交接，确保开挖质量。

4、 防陷措施，开挖施工中应采取防陷措施。当遇软弱基础时，应铺垫30~50cm厚碎石垫层。

5、 基坑开挖时，应做好坑外排水工作，避免雨水流入基坑。基坑顶做出排水坡度，以防雨水流入基坑。

6、 冬季施工

二、安全要求

开工前要做好各级安全教育和安全交底工作，制定切实可行的安全和文明施工责任制，组织所有施工人员施工前安全知识培训，土方外运时，为了确保安全，在出入口处应设安全岗，配备专人指挥车辆。车辆必须经冲洗干净才准许放行，为解决施工人员上、下基坑，应用∅48钢管搭设靠梯，梯宽700mm，靠梯两侧设置900mm高扶手栏杆。夜间应用红色安全灯.

第二节 施工准备

一 准备工作

1 施工全过程要做到“六落实”即施工负责人、施工员、质量员“三位一体”人员落实；施工方案、施工技术

3 措施落实；施工机械设备、检测手段落实；对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实、各级人员的岗位职责落实；安全质量奖惩制度落实。

1 排水管道施工方案

第一章：工程概况

一.编制依据

1、施工图纸：

科研生产办公基地写字楼A座地下管线迁建工程12407施水01

1.2现行国家工程质量验收规范：

1.2.1《给水排水管道工程施工及验收规范》（GB50268-2008）

1.2.2《埋地聚乙烯排水管道工程技术规范》（CECS164-2004）

二.工程概况及特点

本工程为科研生产办公基地A座办公楼地下排水管道迁建工程，迁建排水管道总长度为300m，管材为HDPE双壁波纹排水管DN300,排水检查井采用直径1000㎜钢筋砼检查井，共8座，复合材料井盖；拟拆除管线长度280m，

主要工程量如下表：

序号 名称 规格 单位 数量

1 HDPE双壁波纹管 DN300 m 300

2 圆形混凝土污水检查井 Φ1000 座 8

3 复合材料井盖（排水） Φ700 套 8

2 第二章：总体施工组织

一、施工准备

1图纸资料的准备

1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；

1.2 参加由业主组织的设计交底工作,澄清设计图纸上存在的问题确定特殊管道的施工方法；

1．3根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；

1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；

1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。如起重工、电工、和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；

1.6制定质量控制点,严格按照控制点的要求进行施工；

1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应特别注意的事项。

1

目 录

第一章 施工准备.................................................... 2

第二章 施工部署.................................................... 4

第三章 施工现场平面布置图.......................................... 6

第四章 施工进度计划及保证措施...................................... 8

第五章 主要施工机械、材料和劳动力供应计划及保证措施............... 13

第六章 主要施工技术方案........................................... 19

第七章 工程质量保证措施........................................... 41

第八章 安全生产、文明施工目标及环保措施........................... 44

2

第一章 施工准备

第一节 施工准备

施工前的准备工作直接关系到施工人员、材料、设备的顺利进场,工作面的迅速展开，若处理不当，将严重影响后期工作，影响整个工程的进度计划，准备工作如下：

一）技术准备

1、组织施工人员熟悉施工图纸及有关现场周围施工环境,明确施工任务,编制详细的施工组织设计,学习有关技术标准及施工规范.

2、施工场地清理.进场后，及时对全线施工场地进行清理.对发现的有关政策处理遗留问题及时反馈建设单位，并配合建设单位工作.

3、会同甲方及其他有关部门摸清原有地下管线埋设情况，便于施工时采取保护措施，防止损坏地下管线发生意外事故，造成不必要的损失。

4、做好各种原材料及试验工作，并报监理方审批和见证。

5、施工前对测量仪器如全站仪、水准仪、经纬仪、钢尺进行检验校核.

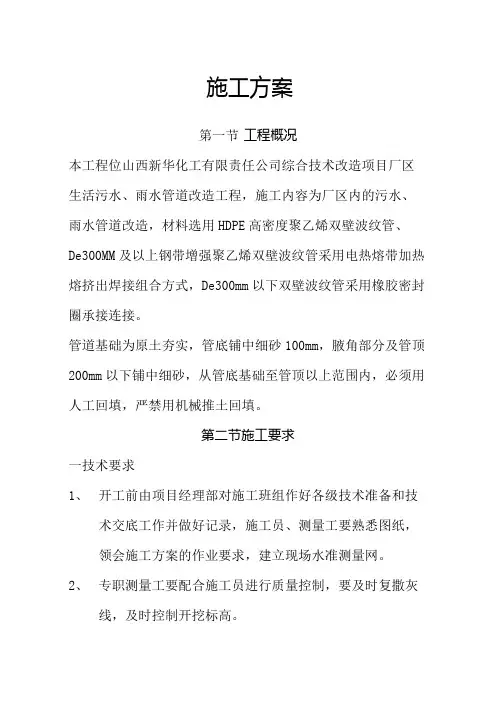

施工方案

第一节 工程概况

本工程位山西新华化工有限责任公司综合技术改造项目厂区生活污水、雨水管道改造工程，施工内容为厂区内的污水、雨水管道改造，材料选用HDPE高密度聚乙烯双壁波纹管、De300MM及以上钢带增强聚乙烯双壁波纹管采用电热熔带加热熔挤出焊接组合方式，De300mm以下双壁波纹管采用橡胶密封圈承接连接。

管道基础为原土夯实，管底铺中细砂100mm，腋角部分及管顶200mm以下铺中细砂，从管底基础至管顶以上范围内，必须用人工回填，严禁用机械推土回填。

第二节施工要求

一技术要求

1、 开工前由项目经理部对施工班组作好各级技术准备和技术交底工作并做好记录，施工员、测量工要熟悉图纸，领会施工方案的作业要求，建立现场水准测量网。

2、 专职测量工要配合施工员进行质量控制，要及时复撒灰线，及时控制开挖标高。 3、 施工员、测量工换班时，要认真进行书面交接，确保开挖质量。

4、 防陷措施，开挖施工中应采取防陷措施。当遇软弱基础时，应铺垫30~50cm厚碎石垫层。

5、 基坑开挖时，应做好坑外排水工作，避免雨水流入基坑。基坑顶做出排水坡度，以防雨水流入基坑。

6、 冬季施工

二、安全要求

开工前要做好各级安全教育和安全交底工作，制定切实可行的安全和文明施工责任制，组织所有施工人员施工前安全知识培训，土方外运时，为了确保安全，在出入口处应设安全岗，配备专人指挥车辆。车辆必须经冲洗干净才准许放行，为解决施工人员上、下基坑，应用?48钢管搭设靠梯，梯宽700mm，靠梯两侧设置900mm高扶手栏杆。夜间应用红色安全灯.

第二节 施工准备

一准备工作

1施工全过程要做到“六落实”即施工负责人、施工员、质量员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实；对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实、各级人员的岗位职责落实；安全质量奖惩制度落实。
