主减速器及差速器的工作原理主减速器是一种机械装置,主要用于将高速旋转的输入轴减速,并将功率传递给输出轴。
主减速器通常由齿轮组成,其中包括一对或多对齿轮。
这些齿轮相互啮合,并根据其大小比例来实现减速效果。
工作原理如下:1. 输入轴:主减速器的输入轴是通过外部力源(如发动机)提供的高速旋转动力。
输入轴将动力传递给主减速器的第一个齿轮。
2. 齿轮啮合:主减速器中的齿轮根据其大小比例进行啮合。
较小的齿轮称为齿轮主动轮,较大的齿轮称为齿轮从动轮。
当输入轴上的齿轮旋转时,它们会驱动从动齿轮旋转。
3. 减速效果:由于齿轮的大小比例,输入轴的高速旋转将转变为输出轴的低速旋转。
这样可以根据需要调整转速和扭矩。
4. 输出轴:从动齿轮通过输出轴将减速后的动力传递出来。
输出轴通常与需要使用减速动力的机械装置相连接。
差速器是一种用于驱动车辆的机械装置,其主要功能是将动力传递给车辆的驱动轮,并根据需要调整驱动轮的转速。
差速器通常由齿轮和差速器差齿轮组成。
工作原理如下:1. 输入轴:差速器的输入轴是通过发动机提供的动力。
输入轴将动力传递给差速器的齿轮。
2. 齿轮啮合:差速器中的齿轮根据其大小比例进行啮合。
这些齿轮将动力传递给差速器差齿轮。
3. 差速器差齿轮:差速器差齿轮是差速器的关键部件。
它连接到车辆的驱动轮,并根据驱动条件调整驱动轮的转速。
当车辆行驶直线时,差速器差齿轮旋转速度相等,驱动轮转速相同。
当车辆转弯时,差速器差齿轮会根据差速的需要自动调整驱动轮的转速。
4. 驱动轮:差速器差齿轮将动力传递给驱动轮,驱动轮使车辆运动。
差速器的工作原理可以确保驱动轮根据需要调整转速,使车辆能够平稳行驶并灵活转弯。
差速器还可以防止车辆在转弯时出现打滑现象。
减速器工作原理减速器是一种常见的机械传动装置,用于降低传动装置的输出速度并增加扭矩。
它在各种工业领域中广泛应用,如工厂机械、汽车、航空航天等。
本文将详细介绍减速器的工作原理及其组成部分。
一、减速器的工作原理减速器的主要工作原理是通过减小输入轴的转速,从而增加输出轴的扭矩。
它通过使用齿轮传动来实现这一目标。
减速器通常由多个齿轮组成,每个齿轮都有不同的齿数和直径。
当输入轴旋转时,齿轮之间的啮合将传递动力并改变转速和扭矩。
在一个典型的减速器中,有两个主要的齿轮组:驱动齿轮和从动齿轮。
驱动齿轮由输入轴带动,而从动齿轮则与输出轴连接。
齿轮的齿数和直径决定了减速器的减速比。
减速比是输入轴转速与输出轴转速之比,通常以整数或小数表示。
较大的减速比将导致较低的输出速度和较高的输出扭矩。
减速器还可以通过改变齿轮的组合方式来实现不同的速度调节。
常见的减速器类型包括行星齿轮减速器、斜齿轮减速器和蜗杆减速器等。
每种类型的减速器都有其特定的应用领域和优势。
二、减速器的组成部分1. 齿轮:齿轮是减速器的核心组成部分。
它们由金属材料制成,具有齿形和齿数,用于传递动力和改变转速。
2. 轴:轴是连接齿轮的零件,用于传递转矩和支撑齿轮。
它们通常由高强度金属制成。
3. 轴承:轴承用于支撑轴的旋转运动,并减少摩擦。
它们通常由滚动元件(如球或滚子)和外圈、内圈组成。
4. 壳体:壳体是减速器的外部包装,用于保护内部零件,并提供支撑和固定装置。
它通常由金属或塑料制成。
5. 润滑系统:减速器需要润滑剂来减少摩擦和磨损,以确保正常运行。
润滑系统通常包括油封、油泵和油箱等部件。
6. 附件:附件包括传感器、温度控制器和安全装置等,用于监测和保护减速器的运行状态。
三、减速器的应用减速器在各个行业中都有广泛的应用。
以下是一些常见的应用领域:1. 工厂机械:减速器用于驱动输送带、机械臂、搅拌器等工厂设备,以实现精确的运动控制和扭矩输出。
2. 汽车:减速器用于汽车传动系统,将发动机的高速旋转转换为车轮的低速高扭矩运动,以满足不同的行驶需求。
减速器工作原理及各部分结构减速器是一种机械传动装置,常用于将高速输入转换为低速输出。
它可以通过增大输出扭矩来降低旋转速度。
在各种机械传动装置中,减速器被广泛应用于车辆、机械设备和工业生产线等领域中。
本文将探讨减速器的工作原理及其各部分的结构。
减速器的工作原理:减速器是由输入轴、输出轴、齿轮和轴承等组成的机械装置。
它通过一系列齿轮的结构,将高速、低扭矩的驱动力传递给低速、高扭矩的输出端。
减速器的工作原理主要包括齿轮传动、摩擦和润滑等几个方面。
1.齿轮传动:减速器中最常用的是齿轮传动。
输入端的齿轮将驱动力传递给输出端的齿轮,通过齿轮之间的啮合来改变转速和扭矩。
通常情况下,输入端的驱动齿轮比输出端的被动齿轮大小要大,这样可以实现低速高扭矩的输出。
2.摩擦:在减速器中,齿轮之间的啮合能够产生一定的摩擦力,帮助传递驱动力。
适当的摩擦力有助于减小齿轮的滑动,提高传动效率。
为了减少齿轮的磨损和损耗,减速器通常会在齿轮上添加一层特殊的涂层或润滑油。
3.润滑:减速器的各个齿轮和轴承都需要适当的润滑油来减小摩擦和磨损。
润滑油一般通过润滑系统供给,并在齿轮箱内形成一层光滑的油膜,提供良好的润滑效果。
减速器的各部分结构:减速器由输入轴、输出轴、齿轮和轴承等部分组成,每个部分都起着关键的作用。
1.输入轴:输入轴是减速器中接收驱动力的部分。
它通常是一个长的金属轴,与驱动装置连接。
输入轴通过齿轮传动将驱动力传递给减速器中的齿轮。
2.输出轴:输出轴是减速器中提供输出力的部分。
它通常位于减速器的另一端,用于连接需要输出动力的机械装置。
输出轴通过齿轮传动接收高扭矩、低速输出力。
3.齿轮:减速器中的齿轮用于实现驱动力的传递和转速的转换。
齿轮的大小、齿数和齿形等参数决定了减速器的传动比和适用范围。
不同类型的齿轮布置方式(如斜齿轮、圆柱齿轮、蜗轮蜗杆等)也会影响减速器的工作性能。
4.轴承:减速器中的轴承用于支撑和定位输入轴和输出轴,减少其摩擦和磨损。
减速器的作用,工作原理及主要结构1.减速器的作用及工作原理减速器是一种装在原动机与工作机之间用以降低转速,增加扭矩的装置,在生产中使用十分广泛,常见的有齿轮减速器,蜗轮蜗杆减速器等,本次测绘的部件为一级圆柱齿轮减速器。
齿轮减速器的工作原理:减速器一种把较高的转速转变为较低转速的专门装置。
由于输入齿轮轴的轮齿与输出轴上大齿轮啮合在一起,而输入齿轮轴的轮齿数少于输出轴上大齿轮的轮齿数,根据齿数比与转数比成反比,当动力源(如电机)或其他传动机构的高速运动,通过输入齿轮轴传到输出轴后,输出轴便得到了低于输入轴的低速运动,从而达到减速的目的。
2.减速器的主要结构① 减速传动装置主要零件构成输入齿轮轴,轴承,大齿轮,键,输出轴等装配关系图说明减速及传动功能由输入齿轮轴、大齿轮、键、输出轴完成。
② 定位连接装置主要零件构成螺栓连接件,垫圈,螺母,销钉装配关系图说明为了使减速器的箱体,箱盖能重复拆装,并保证安装精度,本减速器在箱体、箱盖间采用锥销定位和螺栓连接的方式。
③ 润滑装置主要零件构成箱体,箱盖,齿轮,轴承说明本减速器需要润滑的部位有齿轮轮齿和轴承。
齿轮轮齿的润滑方式为大齿轮携带润滑油作自润滑;轴承润滑方式为大齿轮甩出的油,通过箱盖内壁流入箱体上方的油槽内,再以油槽流入轴承进行润滑。
④ 密封装置主要零件构成透盖,闷盖装配关系图说明为了防止润滑油泄漏,减速器一般都没计密封装置,本减速器采用的嵌入式密封装置,由两个透盖和两个闷盖完成密封。
⑤ 轴向定位装置主要零件构成透盖,闷盖,输出轴,输入轴,调整垫圈,定位轴套装配关系图说明输入齿轮轴的轴向定位由两端闷盖和透盖完成,间隙由调整垫片完成。
输出轴的轴向定位由其两端的闷盖、透盖和定位轴套完成,间隙调整由调整垫圈套完成。
⑥ 观察装置主要零件构成观察孔盖,油标组件装配关系图说明观察装置由箱盖上方的观察孔及箱体左下部油标组件组成。
观察孔主要用来观察齿轮的运转情况及润滑情况。
减速器工作原理减速器是一种常见的机械传动装置,用于降低电机或发动机的输出转速,并提供更高的扭矩输出。
它在各种工业领域和机械设备中广泛应用,如工厂生产线、机械设备、汽车、船舶等。
本文将详细介绍减速器的工作原理及其组成部分。
一、工作原理减速器的工作原理基于齿轮传动的原理。
它通过将高速旋转的输入轴与低速旋转的输出轴相连,通过齿轮的传动来实现转速的降低。
减速器通常由多组齿轮组成,其中包括主动轮(输入轴上的齿轮)和从动轮(输出轴上的齿轮)。
当输入轴旋转时,主动轮传递动力给从动轮,从而使输出轴旋转。
二、组成部分1. 主动轮(输入轴齿轮):主动轮通常由输入轴上的齿轮组成,它接收来自电机或发动机的动力输入,并将其传递给从动轮。
2. 从动轮(输出轴齿轮):从动轮通常由输出轴上的齿轮组成,它接收来自主动轮的动力,并输出降低后的转速和增加后的扭矩。
3. 齿轮组:减速器中的齿轮组由多组齿轮组成,它们通过啮合来传递动力。
齿轮组的设计决定了减速器的传动比,即输入轴转速与输出轴转速之间的比值。
4. 轴承:减速器中的轴承用于支撑和保持齿轮的位置,以减少摩擦和磨损。
轴承可以是滚动轴承或滑动轴承,其选择取决于应用的要求。
5. 外壳:减速器的外壳用于保护内部组件,并提供支撑和固定装置。
外壳通常由金属材料制成,具有足够的强度和刚度来承受传动过程中的载荷和振动。
三、工作过程减速器的工作过程可以简单描述为:当电机或发动机启动时,输入轴开始旋转,主动轮上的齿轮传递动力给从动轮上的齿轮,从而实现转速的降低和扭矩的增加。
齿轮组的设计决定了输出轴的转速和扭矩。
在工作过程中,减速器需要考虑以下因素:1. 传动比:传动比是输入轴转速与输出轴转速之间的比值。
根据应用需求,可以选择不同的传动比来满足转速和扭矩的要求。
2. 效率:减速器的效率是指输出功率与输入功率之间的比值。
高效率的减速器可以最大限度地减少能量损失,并提供更高的传动效果。
3. 载荷能力:减速器需要能够承受来自输出轴的载荷,如扭矩和轴向载荷。

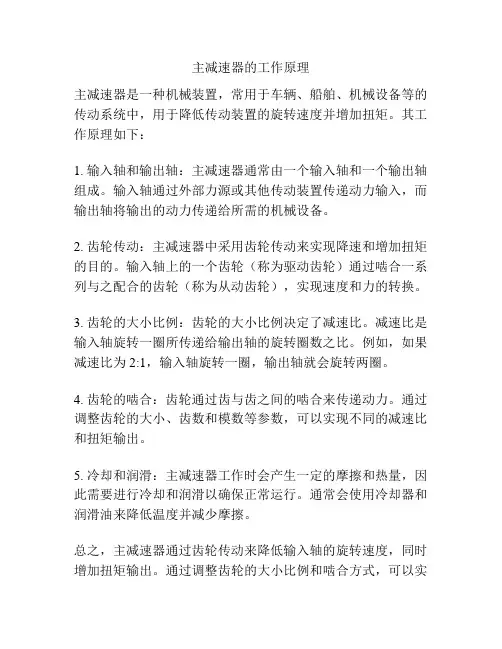

主减速器的工作原理
主减速器是一种机械装置,常用于车辆、船舶、机械设备等的传动系统中,用于降低传动装置的旋转速度并增加扭矩。
其工作原理如下:
1. 输入轴和输出轴:主减速器通常由一个输入轴和一个输出轴组成。
输入轴通过外部力源或其他传动装置传递动力输入,而输出轴将输出的动力传递给所需的机械设备。
2. 齿轮传动:主减速器中采用齿轮传动来实现降速和增加扭矩的目的。
输入轴上的一个齿轮(称为驱动齿轮)通过啮合一系列与之配合的齿轮(称为从动齿轮),实现速度和力的转换。
3. 齿轮的大小比例:齿轮的大小比例决定了减速比。
减速比是输入轴旋转一圈所传递给输出轴的旋转圈数之比。
例如,如果减速比为2:1,输入轴旋转一圈,输出轴就会旋转两圈。
4. 齿轮的啮合:齿轮通过齿与齿之间的啮合来传递动力。
通过调整齿轮的大小、齿数和模数等参数,可以实现不同的减速比和扭矩输出。
5. 冷却和润滑:主减速器工作时会产生一定的摩擦和热量,因此需要进行冷却和润滑以确保正常运行。
通常会使用冷却器和润滑油来降低温度并减少摩擦。
总之,主减速器通过齿轮传动来降低输入轴的旋转速度,同时增加扭矩输出。
通过调整齿轮的大小比例和啮合方式,可以实
现不同的减速比,满足不同设备的需求。
同时,冷却和润滑系统的正常工作也是保障主减速器正常运行的重要环节。

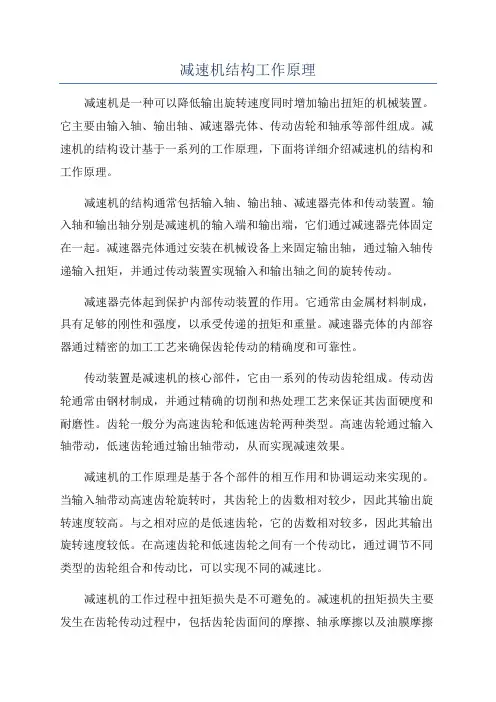

减速机结构工作原理减速机是一种可以降低输出旋转速度同时增加输出扭矩的机械装置。
它主要由输入轴、输出轴、减速器壳体、传动齿轮和轴承等部件组成。
减速机的结构设计基于一系列的工作原理,下面将详细介绍减速机的结构和工作原理。
减速机的结构通常包括输入轴、输出轴、减速器壳体和传动装置。
输入轴和输出轴分别是减速机的输入端和输出端,它们通过减速器壳体固定在一起。
减速器壳体通过安装在机械设备上来固定输出轴,通过输入轴传递输入扭矩,并通过传动装置实现输入和输出轴之间的旋转传动。
减速器壳体起到保护内部传动装置的作用。
它通常由金属材料制成,具有足够的刚性和强度,以承受传递的扭矩和重量。
减速器壳体的内部容器通过精密的加工工艺来确保齿轮传动的精确度和可靠性。
传动装置是减速机的核心部件,它由一系列的传动齿轮组成。
传动齿轮通常由钢材制成,并通过精确的切削和热处理工艺来保证其齿面硬度和耐磨性。
齿轮一般分为高速齿轮和低速齿轮两种类型。
高速齿轮通过输入轴带动,低速齿轮通过输出轴带动,从而实现减速效果。
减速机的工作原理是基于各个部件的相互作用和协调运动来实现的。
当输入轴带动高速齿轮旋转时,其齿轮上的齿数相对较少,因此其输出旋转速度较高。
与之相对应的是低速齿轮,它的齿数相对较多,因此其输出旋转速度较低。
在高速齿轮和低速齿轮之间有一个传动比,通过调节不同类型的齿轮组合和传动比,可以实现不同的减速比。
减速机的工作过程中扭矩损失是不可避免的。
减速机的扭矩损失主要发生在齿轮传动过程中,包括齿轮齿面间的摩擦、轴承摩擦以及油膜摩擦等。
这些摩擦力会导致能量的损失和热量的产生。
因此,在设计和选购减速机时需要考虑到效率和热量的问题,以提高减速机的工作效率和可靠性。
总之,减速机是一种能够降低输出旋转速度同时增加输出扭矩的机械装置。
它的结构包括输入轴、输出轴、减速器壳体和传动装置等部件。
减速机的工作原理是通过传动装置中不同类型齿轮的相互作用,实现输入扭矩到输出扭矩的转换。
减速器的结构组成
减速器也称为减速机,是一种具备减速、驱动功能的减速设备,组要驱动结构由齿轮箱、驱动电机组装而成的减速电机一体机,下面详细介绍一种微型减速器的结构组装部分。
减速器结构组成主要有:齿轮箱、驱动电机、驱动轴、输出轴
齿轮箱:齿轮组、驱动轴、箱体、垫圈组成;
齿轮级数:减速器有单级、双级、三级,但是有部分大减速比的可达到四级,级数越大减速驱动效率越低。
驱动电机:可采用直流有刷电机、直流无刷电机、步进电机、空心杯电机、马达、永磁电机;
驱动轴:烧结轴承、滚动轴承;
输出轴:金属输出轴、塑胶输出轴;
减速器广泛运用在石油化工、采矿冶炼、港口起重、能源电力、机械自动化、机器人、汽车驱动。
1.离合减速器的结构及工作原理?
答:主减速器由一对或几对减速齿轮副构成。
动力由主动齿轮输入经从动齿轮输出。
主减速器(finalreductiondrive)在驱动桥内能够将转矩和转速改变的机构。
基本功用是将来自变速器或者万向传动装置的转矩增大,同时降低转速并改变转矩的传递方向。
减速器的工作原理如下:1、主减速器是在传动系中起降低转速,增大转矩作用的主要部件,当发动机纵置时还具有改变转矩旋转方向的作用;2、它是依靠齿数少的齿轮带齿数多的齿轮来实现减速的,采用圆锥齿轮传动则可以改变转矩旋转方向;3、将主减速器布置在动力向驱动轮分流之前的位置,有利于减小其前面的传动部件(如离合器、变速器、传动轴等)所传递的转矩,从而减小这些部件的尺寸和质量。

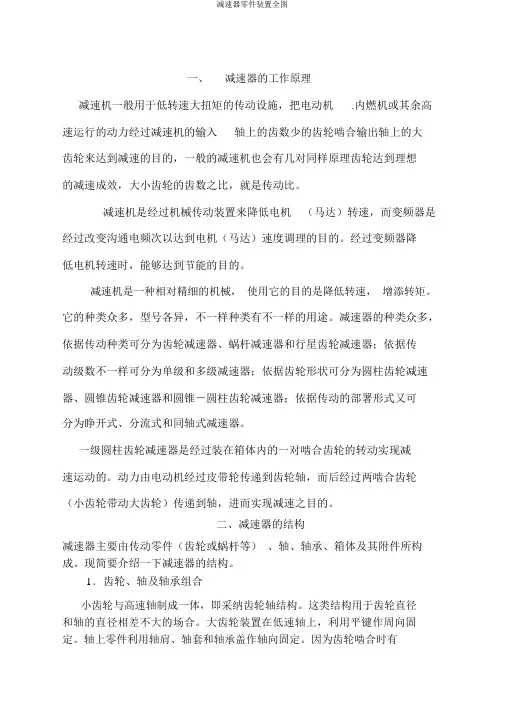

一、减速器的工作原理减速机一般用于低转速大扭矩的传动设施,把电动机.内燃机或其余高速运行的动力经过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的,一般的减速机也会有几对同样原理齿轮达到理想的减速成效,大小齿轮的齿数之比,就是传动比。
减速机是经过机械传动装置来降低电机(马达)转速,而变频器是经过改变沟通电频次以达到电机(马达)速度调理的目的。
经过变频器降低电机转速时,能够达到节能的目的。
减速机是一种相对精细的机械,使用它的目的是降低转速,增添转矩。
它的种类众多,型号各异,不一样种类有不一样的用途。
减速器的种类众多,依据传动种类可分为齿轮减速器、蜗杆减速器和行星齿轮减速器;依据传动级数不一样可分为单级和多级减速器;依据齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥-圆柱齿轮减速器;依据传动的部署形式又可分为睁开式、分流式和同轴式减速器。
一级圆柱齿轮减速器是经过装在箱体内的一对啮合齿轮的转动实现减速运动的。
动力由电动机经过皮带轮传递到齿轮轴,而后经过两啮合齿轮(小齿轮带动大齿轮)传递到轴,进而实现减速之目的。
二、减速器的结构减速器主要由传动零件(齿轮或蜗杆等)、轴、轴承、箱体及其附件所构成。
现简要介绍一下减速器的结构。
1.齿轮、轴及轴承组合小齿轮与高速轴制成一体,即采纳齿轮轴结构。
这类结构用于齿轮直径和轴的直径相差不大的场合。
大齿轮装置在低速轴上,利用平键作周向固定。
轴上零件利用轴肩、轴套和轴承盖作轴向固定。
因为齿轮啮合时有轴向分力,故两轴均采纳一对圆锥滚子轴承支承,蒙受径向载荷和轴向载荷的复合作用。
轴承采纳润滑油润滑,为防备齿轮啮合的热油直接进入轴承,在轴承与小齿轮之间,位于轴承座孔的箱体内壁处设有档油环。
为防备在轴外伸段与轴承透盖接合处箱内润滑剂漏失以及外界尘埃、异物进入箱内,在轴承透盖中装有密封元件。
图中采纳接触式唇形密封圈,合用于环境多尘的场合。
2.箱体箱体是减速器的重要构成零件。
减速器工作原理及各部分结构
减速器的作用,工作原理及主要结构
1.减速器的作用及工作原理
减速器是一种装在原动机与工作机之间用以降低转速,增加扭矩的装置,在生产中使用十分广泛,常见的有齿轮减速器,蜗轮蜗杆减速器等,本次测绘的部件为一级圆柱齿轮减速器。
齿轮减速器的工作原理:
减速器一种把较高的转速转变为较低转速的专门装置。
由于输入齿轮轴的轮齿与输出轴上大齿轮啮合在一起,而输入齿轮轴的轮齿数少于输出轴上大齿轮的轮齿数,根据齿数比与转数比成反比,当动力源(如电机)或其他传动机构的高速运动,通过输入齿轮轴传到输出轴后,输出轴便得到了低于输入轴的低速运动,从而达到减速的目的。
2.减速器的主要结构
① 减速传动装置
主要零件构成输入齿轮轴,轴承,大齿轮,键,输出轴等
装
配
关
系
图
说明减速及传动功能由输入齿轮轴、大齿轮、键、输出轴完成。
② 定位连接装置
主要零
件构成
透盖,闷盖
装
配
关
系
图
说明
为了防止润滑油泄漏,减速器一般都没计密封装置,本减速器采用的嵌入式密封装置,由两个透盖和两个闷盖完成密封。
⑤ 轴向定位装置
主
要零
件构
成
透盖,闷盖,输出轴,输入轴,调整垫圈,定位轴套
装
配
关
系
图
说明
输入齿轮轴的轴向定位由两端闷盖和透盖完成,间隙由调整垫片完成。
输出轴的轴向定位由其两端的闷盖、透盖和定位轴套完成,间隙调整由调整垫圈套完成。
⑥ 观察装置
主
要零
件构
成
观察孔盖,油标组件
装
配
关
系
图
说明
观察装置由箱盖上方的观察孔及箱体左下部油标组件组成。
观察孔主要用来观察齿轮的运转情况及润滑情况。
油标的作用是监视箱体内润滑油面是否在适当的高。
油面过高,会增大大齿轮运转的阻力从面损失过多的传动功率。
油面过低则齿轮,轴承的润滑会不良,甚至不能润滑,使减速器很快磨损和损坏。
⑦ 通气平衡装置
主要零
件构成
通气螺钉
装
配
关
系
图
说明
箱盖上方的通气螺钉用来平衡箱体内外的气压,使其基本相等,否则箱体内的压力过高会增加运动阻力,同时会增加润滑油的泄漏。
齿轮、螺纹及标准件的测量及计算方法
1.标准直齿圆柱齿轮测绘方法和步骤
① 数出齿数 Z 。
② 测量齿顶圆直径d a :
如下图所示,如果是偶数齿,可直接测得,见图( a )。
若是奇数齿,则可先测出孔的直径尺寸D1 及孔壁到齿顶间的单边径向尺寸H,见图( c ) , 则齿顶圆直径:da =2H+D1
③ 计算和确定模数m:
根据公式m = da /( Z+2) 算出m的测得值,然后与标准模数值比较,取较接近的标准模数为被测齿轮的模数。
( 同时要根据标准模数反推出理论da 值 )
④ 计算分度圆直径d:
d=mZ ,与相啮合齿轮两轴的中心距a校对,应符合
a=(d1+d2)/2
=m(Z1+Z2)/2
⑤ 测量计算齿轮其它各部分尺寸。
2.测绘螺纹方法
① 外螺纹测绘:
(1) 测螺纹公称直径:
用卡尺或外径千分尺测出螺纹实际大径,与标准值比较,取较接近的标准值为被测外螺纹的公称直径。
(2) 测螺距:
可用螺纹规直接测量。
无螺纹规时,可用压痕法测量,即用一张薄纸在外螺纹上沿轴向压出痕迹,再沿轴向测出几个(至少4个)痕迹之间的尺
寸,除以间距数(痕迹数减去1)即得平均螺距,然后再与标准螺距比较,取较接近的标准值为被测螺纹的螺距。
也可以沿外螺纹轴向用卡尺或直尺直接量出若干螺距的总尺寸,再取平均值,然后查表比较取标准值。
(3) 旋向:
将外螺纹竖直向上,观察者正对螺纹,若螺纹可见部分的螺旋线从左往右上升,则该外螺纹为右旋螺纹,若螺纹可见部分的螺旋线从右往左上升,则为左旋螺纹。
(4) 测螺纹其它尺寸。
② 内螺纹测绘:
内螺纹一般不便直接测绘,但可找一能旋入(能相配)的外螺纹,测出外螺纹的大径及螺距,取标准值即为内螺纹的相关尺寸。
螺纹孔的深度可用卡尺直接量取。
3.标准件的测量
标准件一般不画零件图,但在装配图中应进行必要的标注,以便采购人员按其规格尺寸、数量进行采购。
因此,对标准件也必须进行测量,按相关标准取其标准值,再按相关标准的标注示例在装配图中注出标记代号。
实训考核标准
测绘有关附表及参考图
零件的尺寸公差及配合要求
零件的表面粗糙读要求。
