铜排的计算方法1铜排载流量计算方法2铜铝排载流量快速查询：3估算法：单条铜母排载流量= 宽度(mm) X 厚度系数双母排载流量= 宽度(mm) X 厚度系数 X 1.5(经验系数)铜排和铝排也可以按平方数来,通常铜应该按5-8A/平方,铝应该按3-5A/平方常用铜排的载流量计算方法：40℃时铜排载流量=排宽*厚度系数排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）3层铜排[40℃]=2单层铜排[40℃]4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) 铜排[40℃]= 铜排[25℃]*0.85铝排[40℃]= 铜排[40℃]/1.3例如求TMY100*10载流量为：单层：100*18=1800(A)[查手册为1860A]；双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]以上所有计算均精确到与手册数据相当接近。
另外，铜排载流量也有一个非常简明的计算公式：单根矩形铜排载流量= 排宽 * (排厚 +8.5)A例如：15*3的40℃时载流量=15*11.5=172.5A 100*8的40℃时载流量=100*16.5=1650A双层载流量＝1.5倍单层载流量三层载流量＝2.0倍单层载流量45口诀：铝排电流要算快，排宽系数乘起来；厚三排宽乘十个，后四排宽乘十二。
加一依次往上添，铜排再乘一点三。
母线排的载流量与其截面大小有关。
故可通过母线排的厚度和宽度尺寸，直接算出载流量。
口诀指出，对一定厚度的铝排，它的载流量为排宽乘个系数即可。
厚3毫米的铝排，载流量为排宽×10，厚4毫米的铝排载流量为宽×12。

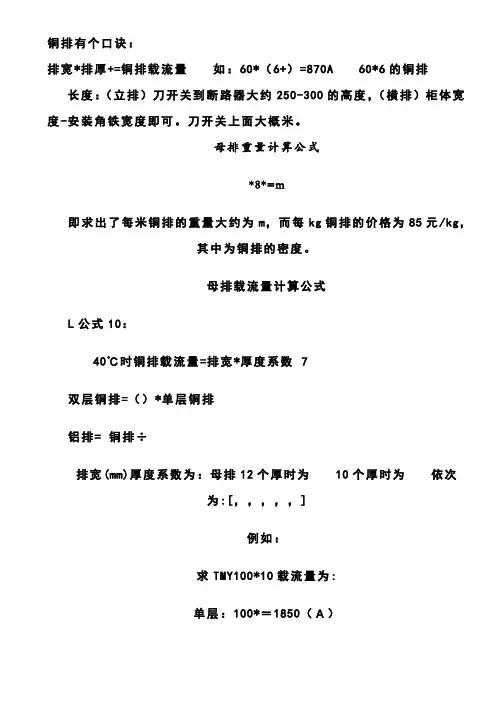

铜排有个口诀：
排宽*排厚+=铜排载流量如：60*（6+）=870A 60*6的铜排长度：（立排）刀开关到断路器大约250-300的高度，（横排）柜体宽度-安装角铁宽度即可。
刀开关上面大概米。
母排重量计算公式
*8*=m
即求出了每米铜排的重量大约为m，而每kg铜排的价格为85元/kg，
其中为铜排的密度。
母排载流量计算公式
L公式10：
40℃时铜排载流量=排宽*厚度系数7
双层铜排=（）*单层铜排
铝排= 铜排÷
排宽(mm)厚度系数为：母排12个厚时为10个厚时为依次
为:[，，，，，]
例如：
求TMY100*10载流量为:
单层：100*＝1850（Ａ）
双层：２（TMY100*10）的载流量为：1850*＝2923（Ａ）求LMY100*10载流量为：1850÷＝1423（Ａ）三层：3（TMY100*10）的载流量为：1850*2=3700A。

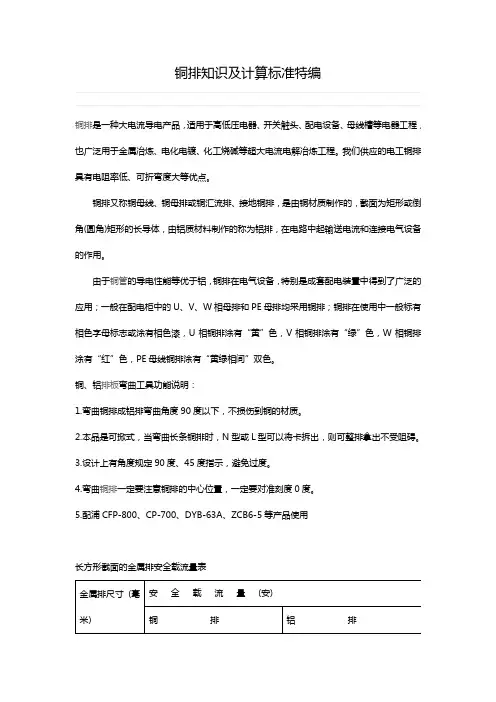

铜排知识及计算标准特编铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。
我们供应的电工铜排具有电阻率低、可折弯度大等优点。
铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。
由于铜管的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。
铜、铝排板弯曲工具功能说明：1.弯曲铜排成铝排弯曲角度90度以下，不损伤到铜的材质。
2.本品是可掀式，当弯曲长条铜排时，N型或L型可以将卡拆出，则可整排拿出不受阻碍。
3.设计上有角度规定90度、45度指示，避免过度。
4.弯曲铜排一定要注意铜排的中心位置，一定要对准刻度0度。
5.配浦CFP-800、CP-700、DYB-63A、ZCB6-5等产品使用长方形截面的金属排安全载流量表铜排的重量和价格计算:1、TMY-60×6铜排截面积S=60×6=360mm2=3.6cm22、每米体积V=100cm×3.6cm2=360cm33、每米重量W=V×p=360×8.9=3204g=3.204kg4、2008年6月铜排的价格为66元/kg，镀锡铜排68元/kg。
那么∠3×30mm的铜排计算如下：S=3×30=90mm2=0.9cm2V=100cm×0.9cm2=90cm3W=V×P=90×8.9=801g=0.8kg黄铜管铜排没有国家强制性认证。
不过铜排作为低压成套产品的重要原材料，很多企业需要供应厂家每年提供CNAS认可的型式试验报告作为关键原材料的定期确认检验。
铜排计算方法、折弯经验计算表以及高压柜铜排计算方法铜排的计算方法一、铜排的规格及过载电流规格（宽*厚）额定电流每平方重量（kg）平放竖放15×31621710.420×3212 275 0.53 25×3 264 285 0.66 30×4 368 385 1.04 40×4 485 510 1.440×5 540 580 1.74 50×5 660 705 2.18 50×6 740 775 2.61 60×6 873 9203.13 60×8 1018 10704.18 60×10 1140 11955.22 80×6 1115 1205 4.18 80×8 12701370 5.57 80×10 1430 1540 6.96 100×6 1356 1475 5.22 100×8 1430 1540 6.96 100×101730 1875 8.7120×8 1860 1955 8.35 120×10 1980 2170 10.52根60×6 1340 1410 6.262根80×81950212011.14二、常规的经验铜排计算方法1、电流超过100A的开关选用铜排做导线。
2、现市场铜价格约为85元/公斤。
3、A、B、C三条母线长度约等于机柜内部安装宽度。
4、每条回路按1米长度来计算长度。
5、N排、PE排约等于机柜内部深度。
6、N排、PE排根据市电总容量选尺寸大小。
7、最终铜排定价按【单价×1.2（水、电、房租等）+单价×20%（人工费）=成本】铜排折弯经验计算表计算经验表单位长度mm取排总长上直长度下直长度弯排角度垂直距离150 303.84 mm 128.1 mm 98.1 mm 42.5度水平距离55铜排厚度8上元件长60上余长度70其他计算参考值折弯增长排垂直高斜面长度下元件长80下余长度203.8290.081.4高压柜铜排选择标准中置柜KYN28 进出线柜PT柜GB3906[附录D]中公式：S=I/a√(t△θ)式中：I--额定短时耐受电流；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
铜排价格计算器（公式）：铜排每米价格=每公斤价格*每米重量
铜排的介绍：铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，在电路中起输送电流和连接电气设备的作用。
由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。
铜排材质：T2紫铜排、TU1无氧铜排、TU2无氧铜排等。
铜排规格：1系~25系，具体铜排规格请在线或来电详细咨询！
铜排生产标准：执行国家标准GB/T 5585.1-2005。
铜排分类：常规：直角&圆角（俗称直边圆边）。
异型：按照设计图纸要求生产。
铜排常见截面范围：30--3000mm；常见厚度范围3mm-12mm；常见宽度范围10mm-125mm。
铜排导电性能：与母线工作的环境温度有密切关系。
铜排载流量计算：计算载流（40°）可简单按照下面公式计算（规格数量单位都取mm）：（1）母线规格：A（厚度）*B（宽度）
（2）单片载流≈B*（A+8.5)安
铜排重量计算：目前国内厂商生产的铜母线出厂长度多为6米长，故简化以后的重量计算公式为（规格数量单位都取mm）：
（1）A*B单根重量≈A*B*0.0534KG
（2）A*B每米重量≈A*B*0.0089KG
铜排价格计算公式：铜排每米价格=每公斤价格*每米重量。

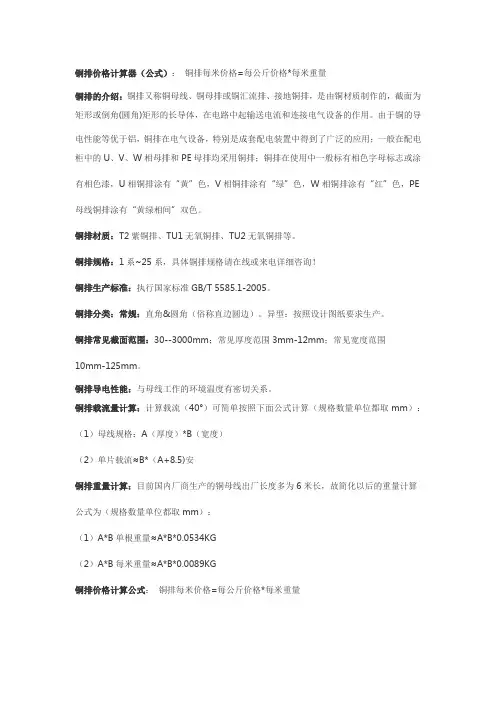

铜排价格计算器（公式）：铜排每米价格=每公斤价格*每米重量
