S7-200 SMART 间接寻址一、间接寻址概念：1、间接寻址是指用指针来访问存储区的数据。
指针以双字的形式存储其它存储区的地址，只能将V 存储单元、L 存储单元或累加器寄存器（AC1、AC2、AC3）用作指针。
注意：S7-200 SMART CPU 允许指针访问下列存储区：I、Q、V、M、S、AI、AQ、SM、T（仅限当前值）和C（仅限当前值）。
不能使用间接寻址访问单个位或访问HC、L 或累加器存储区。
2、指针存储的就是存储器的内存地址或编号，如下所示，VB0表示的是一个存储器，而内存地址：16#08000000则就是VB0这个存储区所对应的内存地址，通过对这个内存地址的改变就可以实现对不同的存储区的访问，这就是间接寻址的过程。
3、间接寻址的使用过程主要分为建立指针，改变指针，通过指针实现存储器三步骤。
二、建立指针：要创建指针，用“&”符号加上要访问的存储区地址可建立一个指针，必须使用“移动双字”指令，将间接寻址的存储单元地址移至指针位置。
注意：修改指针的值时，请记住调整所访问数据的大小：访问字节时，指针值加1；访问定时器或计数器的字或当前值时，指针值加2；访问双字时，指针值加4。
三、修改指针：对指针中的数据进行修改，可以实现对存储地址的改变，如图所示通过对指针进行加法操作来改变指针中的所存的数据，该数据指向的是PLC中存储器的内存地址。
四、通过指针对数据进行存取：当指针的内容修改完后，需要根据修改后的指针的内容访问对应的存储区的数据，此时指令中的操作数是指针是，应该在操作数前面加上“*”号。
例程1.通过指针访问数据表所实现的功能：索引号VW1008=0时，将指定的配方0(VB100~VB104) 数据传送到(VB1500~VB1504) 索引号VW1008=1时，将指定的配方1(VB105~VB109) 数据传送到(VB1500~VB1504) 索引号VW1008=2时，将指定的配方2(VB110~VB114) 数据传送到(VB1500~VB1504) 索引号VW1008=3时，将指定的配方3(VB115~VB119) 数据传送到(VB1500~VB1504)例程2.通过指针存储数据表所实现的功能：索引号VW1008=0时，将(VB1500~VB1504)数据传送到指定的配方0(VB100~VB104) 索引号VW1008=1时，将(VB1500~VB1504)数据传送到指定的配方1(VB105~VB109) 索引号VW1008=2时，将(VB1500~VB1504)数据传送到指定的配方2(VB110~VB114) 索引号VW1008=3时，将(VB1500~VB1504)数据传送到指定的配方3(VB115~VB119)例程3.通过地址偏移量来访问V存储区数据所实现的功能：本例程可以实现对区任意字节数据的访问。
详解西门子间接寻址【地址的概念】完整的一条指令，应该包含指令符+操作数（当然不包括那些单指令，比如NOT 等）。
其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。
我们知道，在PLC中划有各种用途的存储区，比如物理输入输出区P、映像输入区I、映像输出区Q、位存储区M、定时器T、计数器C、数据区DB和L等，同时我们还知道，每个区域可以用位（BIT）、字节（BYTE）、字（WORD）、双字（DWORD）来衡量，或者说来指定确切的大小。
当然定时器T、计数器C不存在这种衡量体制，它们仅用位来衡量。
由此我们可以得到，要描述一个地址，至少应该包含两个要素：1、存储的区域2、这个区域中具体的位置比如：A其中的A是指令符，是A的操作数，也就是地址。
这个地址由两部分组成：Q：指的是映像输出区：就是这个映像输出区第二个字节的第0位。
由此，我们得出，一个确切的地址组成应该是：〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗.〖位数值〗，例如：。
DB X 200 . 0其中，我们又把〖存储区符〗〖存储区尺寸符〗这两个部分合称为：地址标识符。
这样，一个确切的地址组成，又可以写成：地址标识符+ 确切的数值单元【间接寻址的概念】寻址，就是指定指令要进行操作的地址。
给定指令操作的地址方法，就是寻址方法。
在谈间接寻址之前，我们简单的了解一下直接寻址。
所谓直接寻址，简单的说，就是直接给出指令的确切操作数，象上面所说的，A ，就是直接寻址，对于A这个指令来说，就是它要进行操作的地址。
这样看来，间接寻址就是间接的给出指令的确切操作数。
对，就是这个概念。
比如：A Q[MD100] ，A T[DBW100]。
程序语句中用方刮号[ ] 标明的内容，间接的指明了指令要进行的地址，这两个语句中的MD100和DBW100称为指针Pointer，它指向它们其中包含的数值，才是指令真正要执行的地址区域的确切位置。
间接由此得名。
西门子的间接寻址方式计有两大类型：存储器间接寻址和寄存器间接寻址。
S7-1200的间接寻址需要通过数据块中的数组来实现。
指令FieldRead通过索引（又称为下标）变量从数组中读取数值，指令FieldWrite 通过索引变量向数组中写数值，使用这两条指令可以实现间接寻址。
索引变量是间接寻址中的地址指针，它的值是要读写的数组元素的索引值。
地址指针就像收音机调台的指针，改变指针的位置，指针指向不同电台。
改变地址指针中的索引值，指针“指向”数组不同的元素。
间接寻址的优点是可以在程序处理期间，通过改变指针的值动态地修改指令中的地址。
首先生成一个名为“数据块1”的全局数据块DB2，在数据块中生成名为“数组1”的数组Array[1..10] of Int，其元素的数据类型为Int。
这两条指令没有列入指令列表和高级指令列表，编程时将收藏夹中的空逻辑框插入程序，点击其中红色的“??”，打开下拉式列表框，可以看到列表框底部的指令FieldWrite或FieldRead。
点击生成的指令框中的“???”，用列表设置要写入或读取的数据类型为Int（见下图）。
两条指令的参数MEMBER的实参必须是数组的第一个元素“数据块1”.数组1[1]。
指令的输入参数索引值“INDEX”是要读写的数组中的元素的下标，数据类型为DINT（双整数）。
参数“VALUE”是要写入数组元素的值或要读取的数组元素的值。
下图中的FieldWrite指令将常数25写入数组1中的元素“数组1[3]”。
FieldRead指令读取数组元素“数组1[3]”的值，将它保存到MW20。
改变INDEX 的值，可以读写别的数组元素的值。
循环程序用来完成大量的重复的操作。
S7-1200没有像S7-300的LOOP那样的循环程序专用的指令，为了编写循环程序，可以用FieldRead指令实现间接寻址，用普通指令来编写循环程序。
生成一个名为“循环程序”的项目。
首先生成全局数据块DB1，在DB1中生成有10个字节元素的数组，设置各数组元素的初始值。

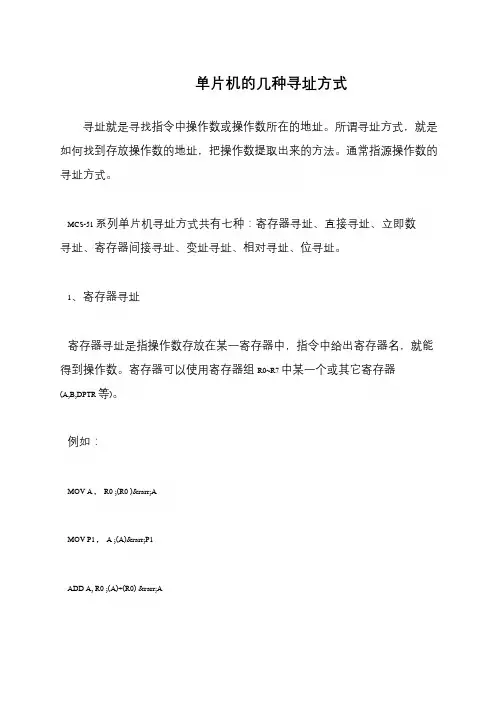

单片机的几种寻址方式
寻址就是寻找指令中操作数或操作数所在的地址。
所谓寻址方式，就是如何找到存放操作数的地址，把操作数提取出来的方法。
通常指源操作数的寻址方式。
MCS-51 系列单片机寻址方式共有七种：寄存器寻址、直接寻址、立即数寻址、寄存器间接寻址、变址寻址、相对寻址、位寻址。
1、寄存器寻址
寄存器寻址是指操作数存放在某一寄存器中，指令中给出寄存器名，就能得到操作数。
寄存器可以使用寄存器组R0~R7 中某一个或其它寄存器(A,B,DPTR 等)。
例如：
MOV A，R0 ;(R0 )→A
MOV P1，A ;(A)→P1
ADD A, R0 ;(A)+(R0) →A。

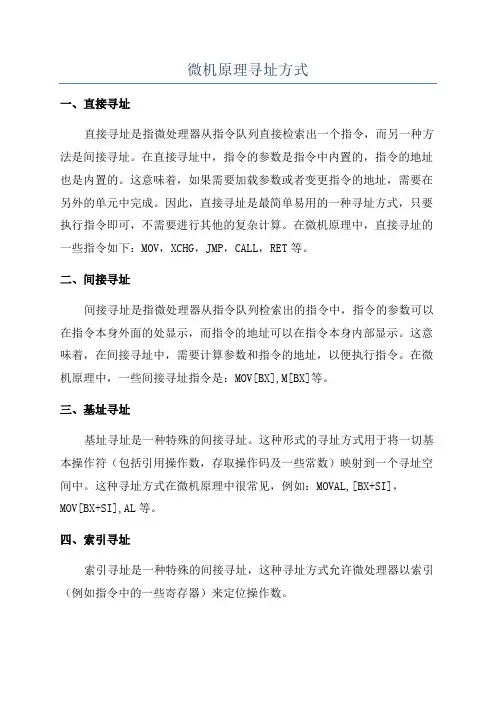

微机原理寻址方式
一、直接寻址
直接寻址是指微处理器从指令队列直接检索出一个指令，而另一种方法是间接寻址。
在直接寻址中，指令的参数是指令中内置的，指令的地址也是内置的。
这意味着，如果需要加载参数或者变更指令的地址，需要在另外的单元中完成。
因此，直接寻址是最简单易用的一种寻址方式，只要执行指令即可，不需要进行其他的复杂计算。
在微机原理中，直接寻址的一些指令如下：MOV，XCHG，JMP，CALL，RET等。
二、间接寻址
间接寻址是指微处理器从指令队列检索出的指令中，指令的参数可以在指令本身外面的处显示，而指令的地址可以在指令本身内部显示。
这意味着，在间接寻址中，需要计算参数和指令的地址，以便执行指令。
在微机原理中，一些间接寻址指令是：MOV[BX],M[BX]等。
三、基址寻址
基址寻址是一种特殊的间接寻址。
这种形式的寻址方式用于将一切基本操作符（包括引用操作数，存取操作码及一些常数）映射到一个寻址空间中。
这种寻址方式在微机原理中很常见，例如：MOVAL,[BX+SI]，MOV[BX+SI],AL等。
四、索引寻址
索引寻址是一种特殊的间接寻址，这种寻址方式允许微处理器以索引（例如指令中的一些寄存器）来定位操作数。
间接寻址和直接寻址的区别寄存器直接寻址和间接寻址区别：⼀、存放的地址不同寄存器直接寻址指令直接包含有操作数的有效地址(偏移地址)，即直接给出操作数地址。
⽽指令以寄存器中的内容为地址，该地址的内容为操作数，即寄存器间接寻址⽅式中，寄存器内存放的是操作数的地址，⽽不是操作数本⾝。
⼆、寄存器对象不同寄存器直接寻址对象为内部数据寄存器和特殊功能寄存器SFR。
⽽寄存器间接寻址对象为R0、R1、DPTR，⽤前⾯加@表⽰，如@R0、@R1、@DPTR。
扩展资料：直接寻址⽅式:在指令格式的地址字段中直接指出操作数在内存的地址ID 。
在通常情况下，操作数存放在中，所以，其将由数据DS和指令中给出的有效地址直接形成，但如果使⽤段超越前缀，那么，操作数可存放在其它段。
直接寻址⽅式常⽤于处理内存单元的数据，其操作数是内存变量的值。
指令中直接给出操作数地址的寻址⽅式称为直接寻址。
寻址对象为：1、内部数据存储器，在指令中以直接地址表⽰；2、特殊功能寄存器SFR，在指令中⽤寄存器名称表⽰。
寄存器间接寻址⽅式:以寄存器中的内容为地址，该地址的内容为操作数的寻址⽅式称为寄存器间接寻址。
能够进⾏寄存器间接寻址的寄存器有：R0、R1、DPTR，⽤前⾯加@表⽰，如@R0、@R1、@DPTR。
寄存器间接寻址的存储空间包括内部数据存储器和外部数据存储器。
由于内部数据存储器共有128字节，因此⽤⼀字节的R0和R1可间接寻址整个空间。
⽽外部数据存储器最⼤可达64K，仅R0或R1⽆法寻址整个空间，为此需要由P2端⼝提供外部RAM⾼8位地址，由R0或R1提供低8位地址，由此共同寻址64K字节范围。
也可⽤16位的DPTR寄存器间接寻址64K字节存储空间。
参考资料来源：寄存器直接寻址-百度百科寄存器间接寻址-百度百科。

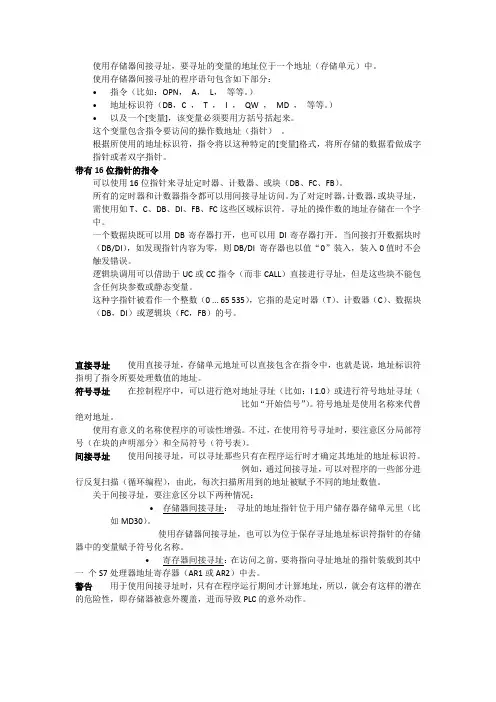

使用存储器间接寻址，要寻址的变量的地址位于一个地址（存储单元）中。
使用存储器间接寻址的程序语句包含如下部分：•指令（比如：OPN，A，L，等等。
）•地址标识符（DB，C ，T ，I ，QW ，MD ，等等。
）•以及一个[变量]，该变量必须要用方括号括起来。
这个变量包含指令要访问的操作数地址（指针）。
根据所使用的地址标识符，指令将以这种特定的[变量]格式，将所存储的数据看做成字指针或者双字指针。
带有16位指针的指令可以使用16位指针来寻址定时器、计数器、或块（DB、FC、FB）。
所有的定时器和计数器指令都可以用间接寻址访问。
为了对定时器，计数器，或块寻址，需使用如T、C、DB、DI、FB、FC这些区域标识符。
寻址的操作数的地址存储在一个字中。
一个数据块既可以用DB寄存器打开，也可以用DI寄存器打开。
当间接打开数据块时（DB/DI），如发现指针内容为零，则DB/DI 寄存器也以值“0”装入，装入0值时不会触发错误。
逻辑块调用可以借助于UC或CC指令（而非CALL）直接进行寻址，但是这些块不能包含任何块参数或静态变量。
这种字指针被看作一个整数（0 ... 65 535），它指的是定时器（T）、计数器（C）、数据块（DB，DI）或逻辑块（FC，FB）的号。
直接寻址使用直接寻址，存储单元地址可以直接包含在指令中，也就是说，地址标识符指明了指令所要处理数值的地址。
符号寻址在控制程序中，可以进行绝对地址寻址（比如：I 1.0）或进行符号地址寻址（比如“开始信号”）。
符号地址是使用名称来代替绝对地址。
使用有意义的名称使程序的可读性增强。
不过，在使用符号寻址时，要注意区分局部符号（在块的声明部分）和全局符号（符号表）。
间接寻址使用间接寻址，可以寻址那些只有在程序运行时才确定其地址的地址标识符。
例如，通过间接寻址，可以对程序的一些部分进行反复扫描（循环编程），由此，每次扫描所用到的地址被赋予不同的地址数值。
关于间接寻址，要注意区分以下两种情况：•存储器间接寻址：寻址的地址指针位于用户储存器存储单元里（比如MD30）。
8种寻址方式算法
寻址方式是计算机指令系统中的一种指令，用于指示程序中操作数的有效地址。
以下是8种常见的寻址方式：
1.立即寻址：操作数直接包含在指令中，即操作码后面紧跟的是
操作数本身。
2.寄存器寻址：操作数存储在寄存器中，指令指定寄存器名。
3.间接寻址：操作数的有效地址通过寄存器间接给出，指令指定
寄存器名。
4.相对寻址：操作数的有效地址是程序计数器的当前值与位移量
之和。
5.变址寻址：操作数是变址寄存器的内容加上一个偏移量。
6.基址寻址：操作数的有效地址是基址寄存器和位移量之和。
7.多重寻址：一个指令中同时使用多个操作数地址来源。
8.堆栈寻址：操作数的有效地址是堆栈指针寄存器和位移量之
和。
以上是8种常见的寻址方式，每种方式都有其特定的应用场景，用于满足不同的数据处理需求。

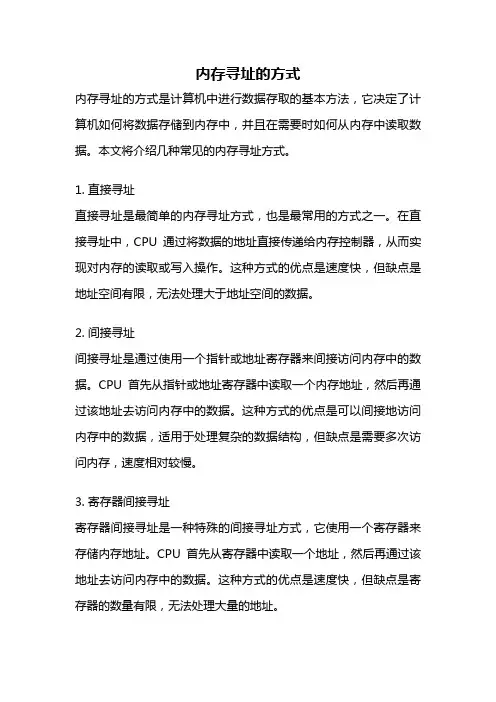

内存寻址的方式内存寻址的方式是计算机中进行数据存取的基本方法，它决定了计算机如何将数据存储到内存中，并且在需要时如何从内存中读取数据。
本文将介绍几种常见的内存寻址方式。
1. 直接寻址直接寻址是最简单的内存寻址方式，也是最常用的方式之一。
在直接寻址中，CPU通过将数据的地址直接传递给内存控制器，从而实现对内存的读取或写入操作。
这种方式的优点是速度快，但缺点是地址空间有限，无法处理大于地址空间的数据。
2. 间接寻址间接寻址是通过使用一个指针或地址寄存器来间接访问内存中的数据。
CPU首先从指针或地址寄存器中读取一个内存地址，然后再通过该地址去访问内存中的数据。
这种方式的优点是可以间接地访问内存中的数据，适用于处理复杂的数据结构，但缺点是需要多次访问内存，速度相对较慢。
3. 寄存器间接寻址寄存器间接寻址是一种特殊的间接寻址方式，它使用一个寄存器来存储内存地址。
CPU首先从寄存器中读取一个地址，然后再通过该地址去访问内存中的数据。
这种方式的优点是速度快，但缺点是寄存器的数量有限，无法处理大量的地址。
4. 基址寻址基址寻址是一种常见的寻址方式，它使用一个基址寄存器来存储内存地址的起始位置。
CPU通过将基址寄存器中的值与偏移量相加，得到实际的内存地址。
这种方式的优点是可以处理大量的地址，适用于处理数组或数据结构，但缺点是需要多次计算地址，速度相对较慢。
5. 变址寻址变址寻址是一种常见的寻址方式，它使用一个变址寄存器来存储内存地址的偏移量。
CPU通过将变址寄存器中的值与基址相加，得到实际的内存地址。
这种方式的优点是可以处理不同偏移量的地址，适用于处理多维数组或数据结构，但缺点是需要多次计算地址，速度相对较慢。
6. 相对寻址相对寻址是一种常见的寻址方式，它使用一个相对地址来访问内存中的数据。
CPU通过将相对地址与当前指令的地址相加，得到实际的内存地址。
这种方式的优点是可以在程序中使用相对地址，简化了程序的编写，但缺点是需要多次计算地址，速度相对较慢。
详解西门子间接寻址【地址的概念】完整的一条指令，应该包含指令符+操作数（当然不包括那些单指令，比如NOT等）。
其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。
我们知道，在PLC中划有各种用途的存储区，比如物理输入输出区P、映像输入区I、映像输出区Q、位存储区M、定时器T、计数器C、数据区DB和L等，同时我们还知道，每个区域可以用位（BIT）、字节（BYTE）、字（WORD）、双字（DWORD）来衡量，或者说来指定确切的大小。
当然定时器T、计数器C不存在这种衡量体制，它们仅用位来衡量。
由此我们可以得到，要描述一个地址，至少应该包含两个要素：1、存储的区域2、这个区域中具体的位置比如：A Q2.0其中的A是指令符，Q2.0是A的操作数，也就是地址。
这个地址由两部分组成：Q：指的是映像输出区2.0：就是这个映像输出区第二个字节的第0位。
由此，我们得出，一个确切的地址组成应该是：〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗.〖位数值〗，例如：DBX200.0。
DB X 200 . 0其中，我们又把〖存储区符〗〖存储区尺寸符〗这两个部分合称为：地址标识符。
这样，一个确切的地址组成，又可以写成：地址标识符 + 确切的数值单元【间接寻址的概念】寻址，就是指定指令要进行操作的地址。
给定指令操作的地址方法，就是寻址方法。
在谈间接寻址之前，我们简单的了解一下直接寻址。
所谓直接寻址，简单的说，就是直接给出指令的确切操作数，象上面所说的，A Q2.0，就是直接寻址，对于A这个指令来说，Q2.0就是它要进行操作的地址。
这样看来，间接寻址就是间接的给出指令的确切操作数。
对，就是这个概念。
比如：A Q[MD100] ，A T[DBW100]。
程序语句中用方刮号 [ ] 标明的内容，间接的指明了指令要进行的地址，这两个语句中的MD100和DBW100称为指针Pointer，它指向它们其中包含的数值，才是指令真正要执行的地址区域的确切位置。
间接由此得名。
西门子的间接寻址方式计有两大类型：存储器间接寻址和寄存器间接寻址。
【存储器间接寻址】存储器间接寻址的地址给定格式是：地址标识符+指针。
指针所指示存储单元中所包含的数值，就是地址的确切数值单元。
存储器间接寻址具有两个指针格式：单字和双字。
单字指针是一个16bit的结构，从0-15bit，指示一个从0-65535的数值，这个数值就是被寻址的存储区域的编号。
双字指针是一个32bit的结构，从0-2bit，共三位，按照8进制指示被寻址的位编号，也就是0-7；而从3-18bit，共16位，指示一个从0-65535的数值，这个数值就是被寻址的字节编号。
指针可以存放在M、DI、DB和L区域中，也就是说，可以用这些区域的内容来做指针。
单字指针和双字指针在使用上有很大区别。
下面举例说明：L DW#16#35 //将32位16进制数35存入ACC1T MD2 //这个值再存入MD2，这是个32位的位存储区域L +10 //将16位整数10存入ACC1，32位16进制数35自动移动到ACC2T MW100 //这个值再存入MW100，这是个16位的位存储区域OPN DBW[MW100] //打开DBW10。
这里的[MW100]就是个单字指针，存放指针的区域是M区，MW100中的值10，就是指针间接指定的地址，它是个16位的值！--------L L#+10 //以32位形式，把10放入ACC1，此时，ACC2中的内容为：16位整数10 T MD104 //这个值再存入MD104，这是个32位的位存储区域A I[MD104] //对I1.2进行与逻辑操作！=DIX[MD2] //赋值背景数据位DIX6.5！--------A DB[MW100].DBX[MD2] //读入DB10.DBX6.5数据位状态=Q[MD2] //赋值给Q6.5--------A DB[MW100].DBX[MD2] //读入DB10.DBX6.5数据位状态=Q[MW100] //错误！！没有Q10这个元件---------------------------------------------------------------------------------------------------从上面系列举例我们至少看出来一点：单字指针只应用在地址标识符是非位的情况下。
的确，单字指针前面描述过，它确定的数值是0-65535，而对于byte.bit这种具体位结构来说，只能用双字指针。
这是它们的第一个区别，单字指针的另外一个限制就是，它只能对T、C、DB、FC和FB进行寻址，通俗地说，单字指针只可以用来指代这些存储区域的编号。
相对于单字指针，双字指针就没有这样的限制，它不仅可以对位地址进行寻址，还可以对BYTE、WORD、DWORD寻址，并且没有区域的限制。
不过，有得必有失，在对非位的区域进行寻址时，必须确保其0-2bit为全0！总结一下：单字指针的存储器间接寻址只能用在地址标识符是非位的场合；双字指针由于有位格式存在，所以对地址标识符没有限制。
也正是由于双字指针是一个具有位的指针，因此，当对字节、字或者双字存储区地址进行寻址时，必须确保双字指针的内容是8或者8的倍数。
现在，我们来分析一下上述例子中的A I[MD104] 为什么最后是对I1.2进行与逻辑操作。
通过L L#+10 ，我们知道存放在MD104中的值应该是：MD104：0000 0000 0000 0000 0000 0000 0000 1010当作为双字指针时，就应该按照3-18bit指定byte，0-2bit指定bit来确定最终指令要操作的地址，因此：0000 0000 0000 0000 0000 0000 0000 1010 = 1.2详解西门子间接寻址<2>【地址寄存器间接寻址】在先前所说的存储器间接寻址中，间接指针用M、DB、DI和L直接指定，就是说，指针指向的存储区内容就是指令要执行的确切地址数值单元。
但在寄存器间接寻址中，指令要执行的确切地址数值单元，并非寄存器指向的存储区内容，也就是说，寄存器本身也是间接的指向真正的地址数值单元。
从寄存器到得出真正的地址数值单元，西门子提供了两种途径：1、区域内寄存器间接寻址2、区域间寄存器间接寻址地址寄存器间接寻址的一般格式是：〖地址标识符〗〖寄存器,P#byte.bit〗，比如：DIX[AR1,P#1.5] 或 M[AR1,P#0.0] 。
〖寄存器,P#byte.bit〗统称为：寄存器寻址指针，而〖地址标识符〗在上帖中谈过，它包含〖存储区符〗+〖存储区尺寸符〗。
但在这里，情况有所变化。
比较一下刚才的例子：DIX [AR1,P#1.5]X [AR1,P#1.5]DIX可以认为是我们通常定义的地址标识符，DI是背景数据块存储区域，X是这个存储区域的尺寸符，指的是背景数据块中的位。
但下面一个示例中的M呢？X只是指定了存储区域的尺寸符，那么存储区域符在哪里呢？毫无疑问，在AR1中！DIX [AR1,P#1.5] 这个例子，要寻址的地址区域事先已经确定，AR1可以改变的只是这个区域内的确切地址数值单元，所以我们称之为：区域内寄存器间接寻址方式，相应的，这里的[AR1,P#1.5] 就叫做区域内寻址指针。
X [AR1,P#1.5] 这个例子，要寻址的地址区域和确切的地址数值单元，都未事先确定，只是确定了存储大小，这就是意味着我们可以在不同的区域间的不同地址数值单元以给定的区域大小进行寻址，所以称之为：区域间寄存器间接寻址方式，相应的，这里的[AR1,P#1.5] 就叫做区域间寻址指针。
既然有着区域内和区域间寻址之分，那么，同样的AR1中，就存有不同的内容，它们代表着不同的含义。
【AR的格式】地址寄存器是专门用于寻址的一个特殊指针区域，西门子的地址寄存器共有两个：AR1和AR2，每个32位。
当使用在区域内寄存器间接寻址中时，我们知道这时的AR中的内容只是指明数值单元，因此，区域内寄存器间接寻址时，寄存器中的内容等同于上帖中提及的存储器间接寻址中的双字指针，也就是：其0-2bit，指定bit位，3-18bit指定byte字节。
其第31bit固定为0。
AR：0000 0000 0000 0BBB BBBB BBBB BBBB BXXX这样规定，就意味着AR的取值只能是：0.0 ——65535.7例如：当AR=D4（hex）=0000 0000 0000 0000 0000 0000 1101 0100（b），实际上就是等于26.4。
而在区域间寄存器间接寻址中，由于要寻址的区域也要在AR中指定，显然这时的AR 中内容肯定于寄存器区域内间接寻址时，对AR内容的要求，或者说规定不同。
AR：1000 0YYY 0000 0BBB BBBB BBBB BBBB BXXX比较一下两种格式的不同，我们发现，这里的第31bit被固定为1，同时，第24、25、26位有了可以取值的范围。
聪明的你，肯定可以联想到，这是用于指定存储区域的。
对，bit24-26的取值确定了要寻址的区域，它的取值是这样定义的：区域标识符26、25、24位P（外部输入输出）000I（输入映像区）001Q（输出映像区）010M（位存储区）011DB（数据块）100DI（背景数据块）101L（暂存数据区，也叫局域数据）111如果我们把这样的AR内容，用HEX表示的话，那么就有：当是对P区域寻址时，AR=800xxxxx当是对I区域寻址时，AR=810xxxxx当是对Q区域寻址时，AR=820xxxxx当是对M区域寻址时，AR=830xxxxx当是对DB区域寻址时，AR=840xxxxx当是对DI区域寻址时，AR=850xxxxx当是对L区域寻址时，AR=870xxxxx经过列举，我们有了初步的结论：如果AR中的内容是8开头，那么就一定是区域间寻址；如果要在DB区中进行寻址，只需在8后面跟上一个40。
84000000-840FFFFF指明了要寻址的范围是：DB区的0.0——65535.7。
例如：当AR=840000D4（hex）=1000 0100 0000 0000 0000 0000 1101 0100（b），实际上就是等于DBX26.4。
我们看到，在寄存器寻址指针 [AR1/2,P#byte.bit] 这种结构中，P#byte.bit又是什么呢？【P#指针】P#中的P是Pointer，是个32位的直接指针。
所谓的直接，是指P#中的#后面所跟的数值或者存储单元，是P直接给定的。
这样P#XXX这种指针，就可以被用来在指令寻址中，作为一个“常数”来对待，这个“常数”可以包含或不包含存储区域。
例如：● L P#Q1.0 //把Q1.0这个指针存入ACC1，此时ACC1的内容=82000008（hex）=Q1.0★ L P#1.0 //把1.0这个指针存入ACC1，此时ACC1的内容=00000008（hex）=1.0● L P#MB100 //错误！必须按照byte.bit结构给定指针。
