新高考物理模拟题分类汇编专题16-电学计算大题(含答案)

高考物理模拟试卷含答案解析16本试题卷分选择题和非选择题两部分，共8页，满分100分，考试时间90分钟。

其中加试题部分为30分，用【加试题】标出.可能用到的相关公式或参数：重力加速度g均取10m/s2。

选择题部分一、选择题Ⅰ(本题共13小题，每小题3分，共39分．每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)1. 下列物理量中属于矢量的是( )A．势能 B．电势 C．安培力 D．路程〔原创〕2. 下列选项，属于国际基本单位的是( )A．质量 B．小时 C．法拉 D．安培〔原创〕3. 下列说法错误．．的是( ) A．伽利略首先将实验检验猜想和假设的科学方法应用于科学研究B．法拉第提出的分子电流假说可以解释铁棒被磁化的现象C．中国是世界上率先把量子通信产业化的国家，科学家潘建伟为首的研究团队居功至伟D．祖籍浙江省杭州市临安的科学家钱学森被称为“中国科制之父”和“火箭之王”〔原创〕4．2018年3月6日，浙江省省发展改革委批复了1号线三期、4号线二期、6号线二期、8号线一期、10号线一期5条地铁线路的初步设计。

其中，1号线三期工程起点为1号线已运营终点下沙江滨站(不含)，终点位于萧山机场站，线路长11.2公里，全部为地下线，设车站5座。

则下列说法正确的是（）A．11.2公里指的是路程B．11.2公里指的是位移C．测量地铁穿过钱塘江的时间时，地铁可以看做质点D．地铁在运行过程中速度不变〔原创〕5．薛悟理同学将物理教材“必修1”、“必修2”和“选修3—1”从上到下依次叠放在水平桌面上，如图所示，每一本书的质量均为m，书与书、书与桌面间的动摩擦因数均为μ，重力加速度为g，则( )A．“必修2”受到重力、“必修1”的压力和“选修3—1”的支持力作用第4题图第5题图B ．“选修3—1” 受到重力、“必修1”的压力、“必修2”的压力和桌面的支持力作用C ．“必修1”对“必修2”的压力就是“必修1”的重力D ．水平桌面对“选修3—1”的摩擦力为3μmg 〔原创〕6．图示为科研人员用人的头发模拟电场线的情景，实验人员站在绝缘地板上，双手按住一个带正电的金属球后，头发就呈散射状。

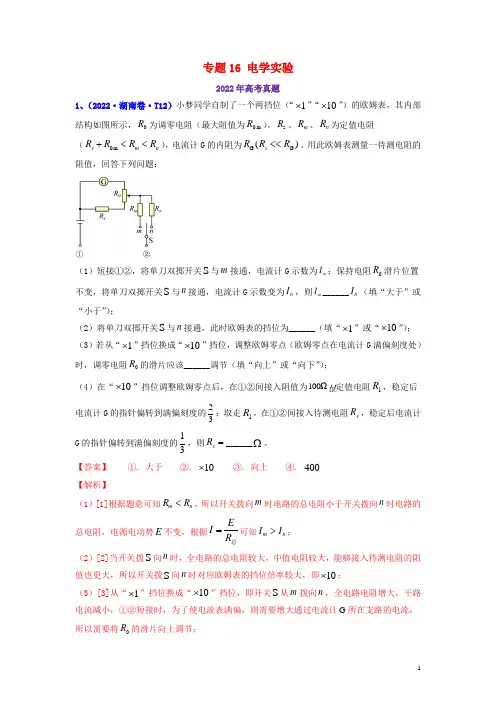

专题16 电学实验2022年高考真题1、（2022·湖南卷·T12）小梦同学自制了一个两挡位（“1⨯”“10⨯”）的欧姆表，其内部结构如图所示，0R 为调零电阻（最大阻值为0m R ），s R 、m R 、n R 为定值电阻（0m s m n R R R R +<<），电流计G 的内阻为G G ()s R R R <<。

用此欧姆表测量一待测电阻的阻值，回答下列问题：（1）短接①②，将单刀双掷开关S 与m 接通，电流计G 示数为m I ；保持电阻0R 滑片位置不变，将单刀双掷开关S 与n 接通，电流计G 示数变为n I ，则m I ______n I （填“大于”或“小于”）；（2）将单刀双掷开关S 与n 接通，此时欧姆表的挡位为______（填“1⨯”或“10⨯”）；（3）若从“1⨯”挡位换成“10⨯”挡位，调整欧姆零点（欧姆零点在电流计G 满偏刻度处）时，调零电阻0R 的滑片应该______调节（填“向上”或“向下”）；（4）在“10⨯”挡位调整欧姆零点后，在①②间接入阻值为100Ω的定值电阻1R ，稳定后电流计G 的指针偏转到满偏刻度的23；取走1R ，在①②间接入待测电阻x R ，稳定后电流计G 的指针偏转到满偏刻度的13，则x R =______Ω。

【答案】 ①. 大于 ②. 10⨯ ③. 向上 ④. 400【解析】（1）[1]根据题意可知m n R R <，所以开关拨向m 时电路的总电阻小于开关拨向n 时电路的总电阻，电源电动势E 不变，根据E I R =总可知m n I I >； （2）[2]当开关拨S 向n 时，全电路的总电阻较大，中值电阻较大，能够接入待测电阻的阻值也更大，所以开关拨S 向n 时对应欧姆表的挡位倍率较大，即10⨯；（3）[3]从“1⨯”挡位换成“10⨯”挡位，即开关S 从m 拨向n ，全电路电阻增大，干路电流减小，①②短接时，为了使电流表满偏，则需要增大通过电流计G 所在支路的电流，所以需要将0R 的滑片向上调节；（4）[4]在“10⨯”挡位，电路图结构简化如图第一次，当①②短接，全电路的总电阻为G 00G 0()n mR R R R R R R +=++下上通过干路的电流为EI R =电流表满偏，根据并联电路中电流之比等于电阻反比可知0G G G 0R I I I R R =-+下上第二次，①②之间接入1100ΩR =，全电路总电阻为1R R +，通过干路的电流为11EI R R =+ 电流表偏转了量程的23，则G 0G 01G 2323I R R R I I =+-下上结合第一次和第二次解得12200ΩR R ==第三次，①②之间接入x R ，全电路总电阻为1x R R +，通过干路的电流为1x x EI R R =+ 电流表偏转了量程的13，则G0G 0G 1313x I R R RI I =+-下上结合第二次和第三次，解得12400Ωx R R R =+=2、（2022·广东卷·T12）弹性导电绳逐步成为智能控制系统中部分传感器的敏感元件，某同学测量弹性导电绳的电阻与拉伸后绳长之间的关系，实验过程如下：（1）装置安装和电路连接；如图（a ）所示，导电绳的一端固定，另一端作为拉伸端，两端分别用带有金属夹A 、B 的导线接入如图（b ）所示的电路中。

新高考物理真题汇编-电学计算题解析版1．（2022·新课标全国Ⅰ卷）如图，在直角三角形OPN 区域内存在匀强磁场，磁感应强度大小为B 、方向垂直于纸面向外。

一带正电的粒子从静止开始经电压U 加速后，沿平行于x 轴的方向射入磁场；一段时间后，该粒子在OP 边上某点以垂直于x 轴的方向射出。

已知O 点为坐标原点，N 点在y 轴上，OP 与x 轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d ，不计重力。

求 （1）带电粒子的比荷；（2）带电粒子从射入磁场到运动至x 轴的时间。

【答案】（1）224q U m B d = （2）2π3()423Bd t U =+【解析】（1）设带电粒子的质量为m ，电荷量为q ，加速后的速度大小为v 。

由动能定理有212qU mv =①设粒子在磁场中做匀速圆周运动的半径为r ，由洛伦兹力公式和牛顿第二定律有 2v qvB m r=②由几何关系知d 2③ 联立①②③式得 224q Um B d=④ （2）由几何关系知，带电粒子射入磁场后运动到x 轴所经过的路程为πtan302rs r =+︒⑤ 带电粒子从射入磁场到运动至x 轴的时间为s t v=⑥ 联立②④⑤⑥式得2π3()423Bd t U =+⑦2．（2022·新课标全国Ⅱ卷）如图，两金属板P 、Q 水平放置，间距为d 。

两金属板正中间有一水平放置的金属网G ，P 、Q 、G 的尺寸相同。

G 接地，P 、Q 的电势均为ϕ（ϕ>0）。

质量为m ，电荷量为q （q >0）的粒子自G 的左端上方距离G 为h 的位置，以速度v 0平行于纸面水平射入电场，重力忽略不计。

（1）求粒子第一次穿过G 时的动能，以及它从射入电场至此时在水平方向上的位移大小； （2）若粒子恰好从G 的下方距离G 也为h 的位置离开电场，则金属板的长度最短应为多少？【答案】（1）0mdh l v q ϕ= （2）2mdhv q ϕ【解析】（1）PG 、QG 间场强大小相等，均为E ，粒子在PG 间所受电场力F 的方向竖直向下，设粒子的加速度大小为a ，有2E dϕ=① F =qE =ma ②设粒子第一次到达G 时动能为E k ，由动能定理有2k 012qEh E mv =-③设粒子第一次到达G 时所用的时间为t ，粒子在水平方向的位移为l ，则有212h at =④ l =v 0t ⑤联立①②③④⑤式解得2k 012=2E mv qh dϕ+⑥mdhl v q ϕ= （2）设粒子穿过G 一次就从电场的右侧飞出，则金属板的长度最短，由对称性知，此时金属板的长度L 为0=22mdhL l v q ϕ= 3．（2022·新课标全国Ⅲ卷）空间存在一方向竖直向下的匀强电场，O 、P 是电场中的两点。

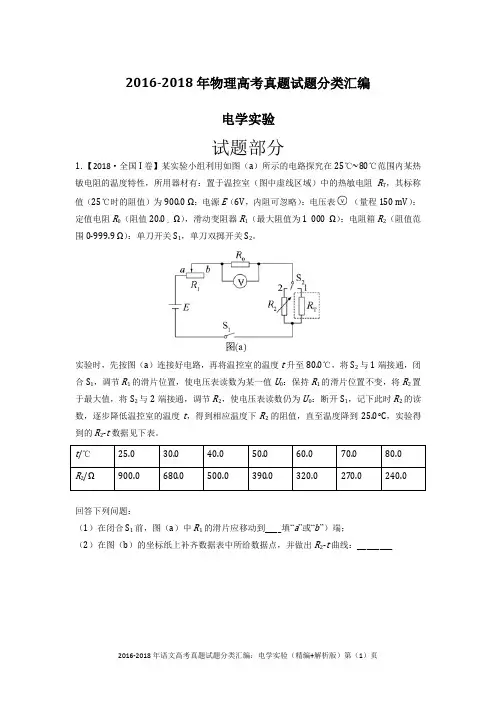

2016-2018年物理高考真题试题分类汇编电学实验试题部分1．【2018·全国I卷】某实验小组利用如图（a）所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻R T，其标称值（25℃时的阻值）为900.0 Ω：电源E（6V，内阻可忽略）：电压表（量程150 mV）：定值电阻R0（阻值20.0Ω），滑动变阻器R1（最大阻值为1 000 Ω）：电阻箱R2（阻值范围0-999.9 Ω）：单刀开关S1，单刀双掷开关S2。

实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃，将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0：保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0：断开S1，记下此时R2的读数，逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0°C，实验得到的R2-t数据见下表。

回答下列问题：（1）在闭合S1前，图（a）中R1的滑片应移动到_____填“a”或“b”）端；（2）在图（b）的坐标纸上补齐数据表中所给数据点，并做出R2-t曲线：___________（3）由图（b）可得到R1，在25℃-80°C范围内的温度特性，当t=44.0℃时，可得R1=____Ω；（4）将R t握于手心，手心温度下R2的相应读数如图（c）所示，该读数为____Ω，则手心温度为______℃。

2．【2018·全国II卷】某同学组装一个多用电表。

可用的器材有：微安表头（量程阻；电阻箱R1（阻值范围；电阻箱R2（阻值范围999.9；导线若干。

要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表。

组装好的多用电表有电流1mA和电压3 V两挡。

回答下列问题：（1）在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱___________。

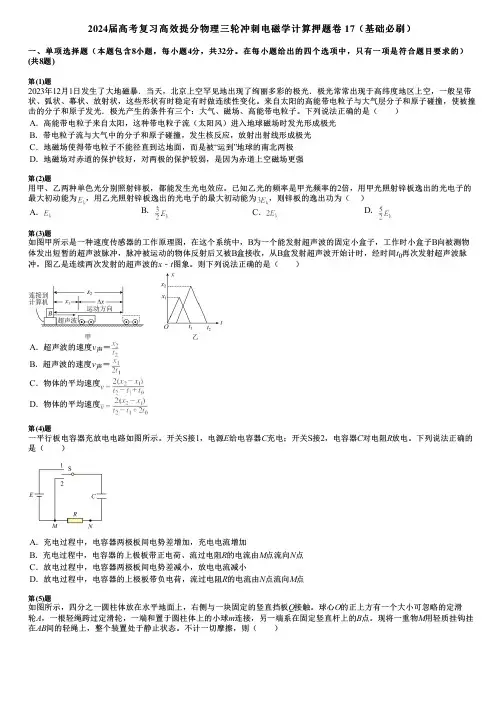

2024届高考复习高效提分物理三轮冲刺电磁学计算押题卷 17（基础必刷）一、单项选择题（本题包含8小题，每小题4分，共32分。

在每小题给出的四个选项中，只有一项是符合题目要求的）(共8题)第(1)题2023年12月1日发生了大地磁暴．当天，北京上空罕见地出现了绚丽多彩的极光．极光常常出现于高纬度地区上空，一般呈带状、弧状、幕状、放射状，这些形状有时稳定有时做连续性变化。

来自太阳的高能带电粒子与大气层分子和原子碰撞，使被撞击的分子和原子发光．极光产生的条件有三个：大气、磁场、高能带电粒子。

下列说法正确的是（ ）A．高能带电粒子来自太阳，这种带电粒子流（太阳风）进入地球磁场时发光形成极光B．带电粒子流与大气中的分子和原子碰撞，发生核反应，放射出射线形成极光C．地磁场使得带电粒子不能径直到达地面，而是被“运到”地球的南北两极D．地磁场对赤道的保护较好，对两极的保护较弱，是因为赤道上空磁场更强第(2)题用甲、乙两种单色光分别照射锌板，都能发生光电效应。

已知乙光的频率是甲光频率的2倍，用甲光照射锌板逸出的光电子的最大初动能为，用乙光照射锌板逸出的光电子的最大初动能为，则锌板的逸出功为（）A．B．C．D．第(3)题如图甲所示是一种速度传感器的工作原理图，在这个系统中，B为一个能发射超声波的固定小盒子，工作时小盒子B向被测物体发出短暂的超声波脉冲，脉冲被运动的物体反射后又被B盒接收，从B盒发射超声波开始计时，经时间t0再次发射超声波脉冲，图乙是连续两次发射的超声波的x﹣t图象。

则下列说法正确的是（ ）A．超声波的速度v声＝B．超声波的速度v声＝C．物体的平均速度D．物体的平均速度第(4)题一平行板电容器充放电电路如图所示。

开关S接1，电源E给电容器C充电；开关S接2，电容器C对电阻R放电。

下列说法正确的是（ ）A．充电过程中，电容器两极板间电势差增加，充电电流增加B．充电过程中，电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C．放电过程中，电容器两极板间电势差减小，放电电流减小D．放电过程中，电容器的上极板带负电荷，流过电阻R的电流由N点流向M点第(5)题如图所示，四分之一圆柱体放在水平地面上，右侧与一块固定的竖直挡板Q接触。

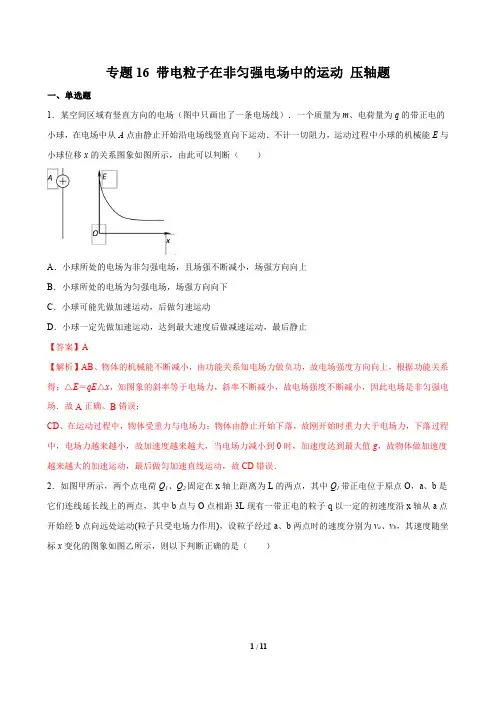

专题16带电粒子在非匀强电场中的运动压轴题一、单选题1．某空间区域有竖直方向的电场（图中只画出了一条电场线）．一个质量为m、电荷量为q的带正电的小球，在电场中从A点由静止开始沿电场线竖直向下运动．不计一切阻力，运动过程中小球的机械能E与小球位移x的关系图象如图所示，由此可以判断（）A．小球所处的电场为非匀强电场，且场强不断减小，场强方向向上B．小球所处的电场为匀强电场，场强方向向下C．小球可能先做加速运动，后做匀速运动D．小球一定先做加速运动，达到最大速度后做减速运动，最后静止【答案】A【解析】AB、物体的机械能不断减小，由功能关系知电场力做负功，故电场强度方向向上，根据功能关系得：△E＝qE△x，知图象的斜率等于电场力，斜率不断减小，故电场强度不断减小，因此电场是非匀强电场．故A正确、B错误；CD、在运动过程中，物体受重力与电场力；物体由静止开始下落，故刚开始时重力大于电场力，下落过程中，电场力越来越小，故加速度越来越大，当电场力减小到0时，加速度达到最大值g，故物体做加速度越来越大的加速运动，最后做匀加速直线运动，故CD错误．2．如图甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a、b两点时的速度分别为v a、v b，其速度随坐标x变化的图象如图乙所示，则以下判断正确的是（）A ．Q 2带负电且电荷量大于Q 1B ．b 点的场强不为零C ．a 点的电势比b 点的电势高D ．该粒子在a 点的电势能比在b 点的电势能小【答案】D【解析】AB ．由图象分析可知：在b 点前做减速运动，b 点后做加速运动，可见b 点的加速度为0，则在b 点受到两点电荷的电场力平衡，可知b 点的合场强为零，Q 2带负电，且有()()122232kQ kQ L L =所以，Q 1＞Q 2，故AB 错误．CD ．该电荷从a 点到b 点，做减速运动，且该电荷为正电荷，电场力做负功，所以电势能增大，再据Ep=qφ知，电势升高，所以b 点电势较高，故C 错误，D 正确．故选D ．3．如图所示，Q 1和Q 2是在真空中固定的两个等量同种电荷，A 和B 是Q 1和Q 2连线上关于中点O 对称的两点．一电子从A 点由静止开始运动，运动中仅受电场力作用，此电子就以O 为中心在A 、B 之间来回往复运动．一面说法中正确的是（）A ．Q 1和Q 2都带正电B ．电子在O 点的速度最大C ．A 、O 、B 三点中，O 点的电势最低D ．电子在O 点具有的电势能最大【答案】B【解析】电子带负电，仅受电场力作用由静止开始从A 向B 运动，所以Q 1和Q 2都应该带负电，故A 错误；电场力对电子先做正功后做负功，动能先增大后减小，O 点电场力为零，动能最大，所以O 点速度最大，故B 正确；电场力对电子先做正功后做负功，电场力做功等于电势能的减小量，故电势能先减小后增加，故电子在O 点的电势能最小；根据pE q ϕ=，O 点的电势最高；故C D 错误；故选B ．4．如图所示，图中虚线为某静电场中的等差等势线，实线为某带电粒子在该静电场中运动的轨迹，a 、b 、c 为粒子的运动轨迹与等势线的交点，粒子只受电场力作用，下列说法正确的是（）A ．a 点的电势高于b 点的电勢B ．粒子在a 点的加速度比在b 点的加速度小C ．粒子在a 点的动能比在b 点的动能大D ．粒子在b 点的电势能比在c 点时的电势能小【答案】D【解析】由于粒子性质和电场方向未知，故不能判断电势高低，A 错误；因a 点处的等势面密集，故a 点的电场强度大，故电荷在a 点受到的电场力大于b 点受到的电场力，结合牛顿第二定律可知，粒子在a 点的加速度比在b 点的加速度大，B 错误；由粒子运动的轨迹弯曲的方向可知，粒子受到的电场力指向右侧，则从a 到b 电场力做正功，粒子动能增大，b 点的动能大于a 点的动能，粒子受到的电场力指向右侧，则从b 到c 电场力做负功，粒子的电势能增大，所以粒子在b 点的电势能比在c 点时的电势能小，C 错误D 正确；5．如图所示，是一正点电荷仅在电场力作用下，从A 点运动到B 点的速度图象，电荷在A 、B 两点对应的时刻分别为t A 、t B ，下列说法中正确的是（）A ．A 点的场强一定小于B 点的场强B ．A 点的电势一定低于B 点的电势C ．正电荷在A 点的电势能一定大于B 点的电势能D ．由A 至B 的过程中，电场力一定对正电荷做正功【答案】B【解析】A 、根据速度图象的斜率等于加速度大小，由数学知识可以看出,从A 点运动到B 点的过程中带电粒子的加速度减小，由F ma =知带电粒子所受的电场力减小，由F qE =可以知道，电场强度E 减小，即有A 处的场强一定大于B 处的场强，故A 错误；B 、因为带电粒子的动能减小，则电势能增大，而正电荷在电势高处电势能大，在电势低处电势能小，则知A 处的电势一定低于B 处的电势，故B 正确；CD 、由图看出,带电粒子的速度减小，动能减小，则由能量守恒定律得知，其电势能增大，电场力对粒子一定做负功，故C D 错误；故选B ．二、多选题6．如图所示，半圆槽光滑、绝缘、固定，圆心是O ，最低点是P ，直径MN 水平，a 、b 是两个完全相同的带正电小球（视为点电荷），b 固定在M 点，a 从N 点静止释放，沿半圆槽运动经过P 点到达某点Q （图中未画出）时速度为零．则小球a （）A ．从N 到Q 的过程中，重力与库仑力的合力先增大后减小B ．从N 到P 的过程中，速率先增大后减小C ．从N 到Q 的过程中，电势能一直增加D ．从P 到Q 的过程中，动能减少量小于电势能增加量【答案】BC【解析】A ．a 球从N 点静止释放后，受重力mg 、b 球的库仑斥力F C 和槽的弹力N 作用，a 球在从N 到Q 的过程中，mg 与F C 的夹角θ由直角逐渐减小，不妨先假设F C 的大小不变，随着θ的减小mg 与F C 的合力F 将逐渐增大；由库仑定律和图中几何关系可知，随着θ的减小，F C 逐渐增大，因此F 一直增加，故选项A 错误；B ．从N 到P 的过程中，重力沿曲面切线的分量逐渐减小到零且重力沿曲面切线的分量是动力，库仑斥力沿曲面切线的分量由零逐渐增大且库仑斥力沿曲面切线的分量是阻力，则从N 到P 的过程中，a 球速率必先增大后减小，故选项B 正确；C ．在a 球在从N 到Q 的过程中，a 、b 两小球距离逐渐变小，电场力(库仑斥力)一直做负功，a 球电势能一直增加，故选项C正确；D．在从P到Q的过程中，根据能的转化与守恒可知，其动能的减少量等于电势能增加量与重力势能增加量之和，故选项D错误．7．如图所示，虚线a、b、c为电场中的一簇等势线，相邻两等势面之间的电势差相等，等势线a上一点A 处，分别射出甲、乙两个粒子，两粒子在电场中的轨道分别交等势线c于B、C点，甲粒子从A到B的动能变化量的绝对值是E，乙粒子从A到C动能变化量绝对值为12E，不计粒子的重力，由此可以判断（）A．甲粒子一定带正电，乙粒子一定带负电B．甲的电量一定为乙电量的2倍C．甲粒子从A到B电场力一定做正功，乙粒子从A到C电场力一定做负功D．甲在B点的电势能的绝对值一定是乙在C点电势能绝对值的2倍【答案】BC【解析】A．根据等势面与电场线的方向垂直的特点，画出两条电场线如图，对比轨迹与电场线的可得，甲偏转的方向大体向下，而乙偏转的方向大体向上，二者偏转的方向沿电场线的两个不同的方向，所以甲与乙一定带不同性质的电荷；由于不知道abc个等势面的电势的高低，所以不能判断出电场线的方向，也不能判断出甲、乙的具体的电性，故A错误；B．由题目可知，电场力对甲做的功是对乙做的功的2倍，根据电场力做功的特点：W=qU，甲的电荷量的绝对值是乙的电荷量的绝对值的2倍，故B正确；C．对比轨迹与电场线的可得，甲的轨迹的方向与受力的方向之间的夹角是锐角，所以电场力对甲做正功；而乙的轨迹方向与电场线的方向之间的夹角是钝角，所以电场力对乙做负功，故C正确；D．电势能的大小与0势能面的选取有关，由于不知道0势能面的位置，所以不能判断出甲、乙电势能绝对值的关系，故D错误。

电学综合计算题（含答案） 30道题1、研究表明，有些金属电阻的阻值会随温度的变化而变化，物理学中利用这类金属的特性可以制成金属电阻温度计，它可以用来测量很高的温度，其原理如图所示．图中电流表量程为0～15mA（不计其电阻），电源的电压恒为3V，R′为滑动变阻器，金属电阻作为温度计的测温探头，在t≥0℃时其阻值R t随温度t的变化关系为R t=100+0.5t（单位为Ω）．（1）若要把R t放入温度为0℃处进行测量，使电流表恰好达到满量程，既电流为15mA，则这时滑动变阻器R′接入电路的阻值为多大？（2）保持（1）中滑动变阻器R′接入电路的阻值不变，当被测温度为600℃时，电路消耗的电功率为多大？（3）若把电流表的电流刻度盘换为对应的温度刻度盘，则温度刻度的特点是什么？2、小红学了电学知识后画出了家里的电吹风的电路图（甲图），她认识只闭合开关S1时，电吹风吹冷风，当S1和S2同时闭合时，电吹风吹热风，小芬同学看了她的电路图觉得有问题：如果只闭合S2，会出现电热丝R工作时而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏，小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而使塑料外壳不会因操作失误而损坏．乙图为电吹风机的铭牌．请分析回答下列问题：（1）你认为小芬应该把那个开关移到干路上，才能符合安全要求？为什么？（2）电吹风正常工作且吹热风时，流过电热丝的电流多大？（3）电热丝R的阻值多大（电热丝的阻值随温度变化不计）？3、某学校生物小组的同学为了探索一项技术，使一种名贵的花在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体．根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)．(1)电发热体不采用220V电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，则绕制成的电发热体正常工作时的电阻应为多大？(3)同学们在实验室里用2节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果，用它制成发热体后，实际功率却小于设计的要求．经检查，电压正常，请你猜想产生这种情况的原因可能是什么？4、如图所示，电源电压U=12V，R1为定值电阻，阻值为100Ω，R为滑动变阻器，R的最大阻值为50Ω，电流表量程为“0～0.6A”, 电压表量程为“0～15V”，小灯泡上标有“6V 3W”字样，小灯泡的U —I关系如右图所示，求：（1）灯泡正常工作时通过灯丝的电流是多少？（2）S闭合，S1、S2都断开时调节滑动变阻器，当小灯泡两端的电压为4V时，滑动变阻器接入电路中的阻值为多大？（3）S、S1、S2都闭合时，移动滑片P，当滑动变阻器接入电路的阻值为多少时，整个电路消耗的总功率最大？最大总功率是多少？5、保温箱的简化电路如图所示，A为温度传感器，它的作用相当于开关，达到设定温度时自动断开电路；低于设定温度时，自动接通电路。

(word版)物理电学实验高考真题汇编(含答案),文档电学实验1．【2021·天津卷】某探究性学习小组利用如下图的电路测量电池的电动势和内阻。

其中电流表A1的内阻r1k ，Ω电阻R1k，Ω为了方便读数和作图，给电池串联一个R0Ω的电阻。

①按图示电路进行连接后，发现aa、bb和cc三条导线中，混进了一条内部断开的导线。

为了确定哪一条导线内部是断开的，将电建S闭合，用多用电表的电压挡先测量a、b间电压，读数不为零，再测量、a间电压，假设读数不为零，那么一定是________导线断开；假设读数为零，那么一定是___________导线断开。

②排除故障后，该小组顺利完成实验。

通过屡次改变滑动变阻器触头位置，得到电流表A 1和A2的多组I、I数据，作出图象如右图。

由I–I图象得到电池的电动势E=_________V，1212内阻r=__________Ω。

【答案】①aa bb②〔均可〕〔均可〕【考点定位】实验——用伏安法测干电池的电动势和内阻【名师点睛】由图象法处理实验数据的关键是要理解图线的物理意义——纵轴截距和斜率表示什么，闭合电路的欧姆定律是核心。

2．【2021·新课标Ⅰ卷】〔10分〕某同学研究小灯泡的伏安特性，所使用的器材有：小灯泡L〔额定电压V，额定电流(word版)物理电学实验高考真题汇编(含答案),文档〕；电压表V〔量程3V ，内阻3kΩ〕；电流表A〔量程A，内阻Ω〕；固定电阻A d V dR0〔阻值1000〕Ω；滑动变阻器R〔阻值〕Ω；电源E〔电动势5V，内阻不计〕；开关S；导线假设干。

（1〕实验要求能够实现在V的范围内对小灯泡的电压进行测量，画出实验电路原理图。

2〕实验测得该小灯泡伏安特性曲线如图〔a〕所示。

由实验曲线可知，随着电流的增加小灯泡的电阻_________〔填“增大〞“不变〞或“减小〞〕，灯丝的电阻率__________〔填“增大〞“不变〞或“减小〞〕。

〔3〕用另一电源E0〔电动势4V，内阻〕Ω和题给器材连接成图〔b〕所示的电路，调节滑动变阻器R的阻值，可以改变小灯泡的实际功率。

高考物理电学典型计算题及答案详解1．一带电液滴在如图所示的正交的匀强电场和匀强磁场中运动．已知电场强度为E ，竖直向下；磁感强度为B ，垂直纸面向内．此液滴在垂直于磁场的竖直平面内做匀速圆周运动，轨道半径为R ．问： （1）液滴运动速率多大？方向如何？（2）若液滴运动到最低点A 时分裂成两个相同的液滴，其中一个在原运行方向上作匀速圆周运动，半径变为3R ，圆周最低点也是A ，则另一液滴将如何运动？1．解析：（1）Eq=mg ，知液滴带负电，q=mg/E ，Rm Bq 2υυ=，EBRg mBqR ==υ,顺时针方向转动，最高点在A 点．（2）设半径为3R 的速率为v 1，则Rm q B 32/2211υυ=，知υυ3331===E BgR m BqR ，由动量守恒，212121υυυm m m +=，得v 2=—v ．则其半径为R Bqm Bq m r ==⋅=υυ2222/．2．如图所示，纸面内半径为R 的光滑绝缘竖直环上，套有一电量为q 的带正电的小球，在水平正交的匀强电场和匀强磁场中．已知小球所受电场力与重力的大小相等．磁场的磁感强度为B ．则(1) 在环顶端处无初速释放小球，小球的运动过程中所受的最大磁场力．(2) 若要小球能在竖直圆环上做完整的圆周运动，在顶端释放时初速必须满足什么条件？2．解析：（1）设小球运动到C 处v c 为最大值，此时OC 与竖直方向夹角为α，由动能定理得：ααυsin )cos 1(212EqR mgR m c ++=．而,mg Eq =故有[])45sin(21)cos sin 1(212οαααυ++=++=mgR mgR m c ． 当045=α时．动能有最大值)21(+mgR ，v c 也有最大值为)21(2+Rg ，)21(2+=Rg Bq f m 。

（2）设小球在最高点的速度为v 0，到达C 的对称点D 点的速度为v d ，由动能定理知：)21(45sin )451(2121202-=--=-mgR EqR mgR m m o o d υυ，以0>d υ代入，可得：Rg )12(20->υ。

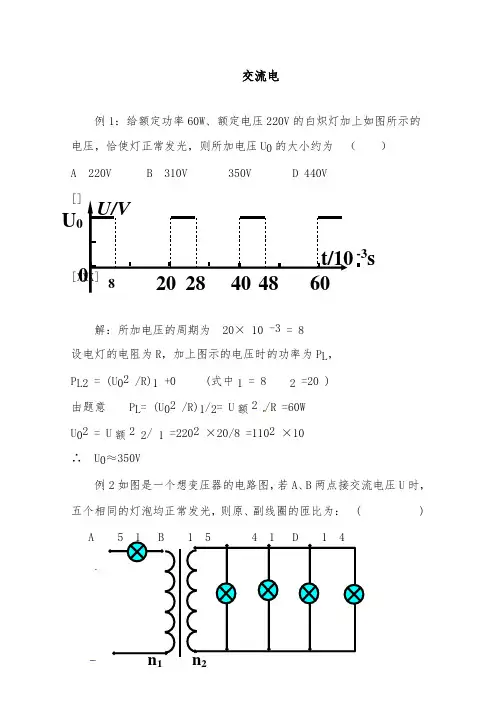

交流电例1：给额定功率60W 、额定电压220V 的白炽灯加上如图所示的电压，恰使灯正常发光，则所加电压U 0的大小约为 （ ） A 220V B 310V 350V D 440V [][XXK]解：所加电压的周期为 20× 10 -3 = 8 设电灯的电阻为R ，加上图示的电压时的功率为P L ， P L2 = (U 02 /R)1 +0 (式中1= 8 2 =20 ) 由题意 P L = (U 02 /R)1/2= U 额2 /R =60W U 02 = U 额2 2/ 1 =2202 ×20/8 =1102 ×10 ∴ U 0≈350V例2如图是一个想变压器的电路图，若A 、B 两点接交流电压U 时，五个相同的灯泡均正常发光，则原、副线圈的匝比为： ( ) A 5 1 B 1 5 4 1 D 1 4U 0U/Vt/10 -3s20 828 40 4860n 1 n 2U AB解：设灯泡正常发光的电流为I ， 则原、副线圈的电流分别为I 和4I ，如图示。

所以原、副线圈的匝比为 4 1例3如图所示，bcd 是交流发电机的矩形线圈, b=30c,bc=10c, 共50匝, 它在B=08T 的匀强磁场中绕中心轴OO ′顺时针方向匀速转动，转速为480r/,线圈的总电阻为r=1Ω,外电阻为R=3 Ω,试求 1. 若线圈从图示位置开始计时,沿bcd 流动 的方向为正方向,画出交流电流的图象 2. 线圈从图示位置转过1/4 转的过程中, 电阻R 上产生的热量和通过导线截面 的电量3电流表和电压表的读 4从图示位置转过180°过程中 3. 的平均感应电动势解：从中性面开始计时有 =E ω ，其中E = NB ω S ， ω=2π=2 π ×480/60=16π，∴ E = NB ωS =603V ，I = E /（R+r ）=151Aabc dBRVA注意到从开始转动时产生的感应电流沿dcbd 方向，与规定方向相反，为负值。

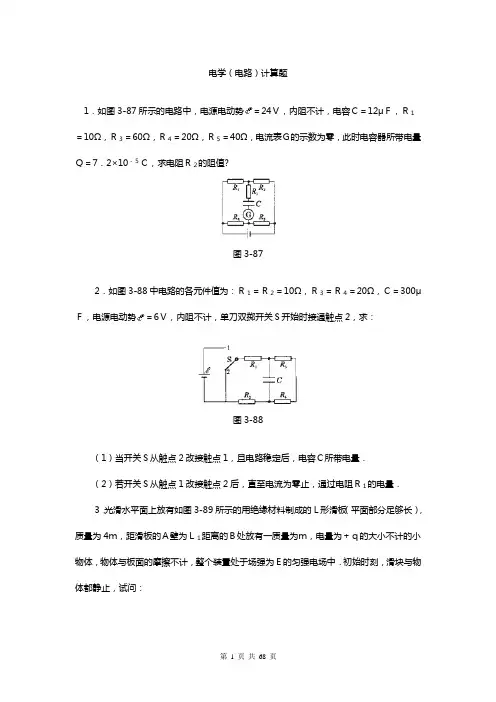

电学（电路）计算题1．如图3-87所示的电路中，电源电动势＝24Ｖ，内阻不计，电容Ｃ＝12μＦ，Ｒ１＝10Ω，Ｒ３＝60Ω，Ｒ４＝20Ω，Ｒ５＝40Ω，电流表Ｇ的示数为零，此时电容器所带电量Ｑ＝7．2×10－５Ｃ，求电阻Ｒ２的阻值?图3-872．如图3-88中电路的各元件值为：Ｒ１＝Ｒ２＝10Ω，Ｒ３＝Ｒ４＝20Ω，Ｃ＝300μＦ，电源电动势＝6Ｖ，内阻不计，单刀双掷开关Ｓ开始时接通触点2，求：图3-88（1）当开关Ｓ从触点2改接触点1，且电路稳定后，电容Ｃ所带电量．（2）若开关Ｓ从触点1改接触点2后，直至电流为零止，通过电阻Ｒ１的电量．3．光滑水平面上放有如图3-89所示的用绝缘材料制成的Ｌ形滑板（平面部分足够长），质量为4ｍ，距滑板的Ａ壁为Ｌ１距离的Ｂ处放有一质量为ｍ，电量为＋ｑ的大小不计的小物体，物体与板面的摩擦不计，整个装置处于场强为Ｅ的匀强电场中．初始时刻，滑块与物体都静止，试问：图3-89（1）释放小物体，第一次与滑板Ａ壁碰前物体的速度ｖ１多大?（2）若物体与Ａ壁碰后相对水平面的速率为碰前速率的3／5，则物体在第二次跟Ａ壁碰撞之前，滑板相对于水平面的速度ｖ和物体相对于水平面的速度ｖ２分别为多大?（3）物体从开始运动到第二次碰撞前，电场力做的功为多大?（设碰撞所经历时间极短）4．一带电粒子质量为ｍ、带电量为ｑ，可认为原来静止．经电压为Ｕ的电场加速后，垂直射入磁感强度为Ｂ的匀强磁场中，根据带电粒子在磁场中受力所做的运动，试导出它所形成电流的电流强度，并扼要说出各步的根据．（不计带电粒子的重力）5．如图3-90所示，半径为ｒ的金属球在匀强磁场中以恒定的速度ｖ沿与磁感强度Ｂ垂直的方向运动，当达到稳定状态时，试求：图3-90（1）球内电场强度的大小和方向?（2）球上怎样的两点间电势差最大?最大电势差是多少?6．如图3-91所示，小车Ａ的质量Ｍ＝2ｋｇ，置于光滑水平面上，初速度为ｖ０＝14ｍ／ｓ．带正电荷ｑ＝0．2Ｃ的可视为质点的物体Ｂ，质量ｍ＝0．1ｋｇ，轻放在小车Ａ的右端，在Ａ、Ｂ所在的空间存在着匀强磁场，方向垂直纸面向里，磁感强度Ｂ＝0．5Ｔ，物体与小车之间有摩擦力作用，设小车足够长，求图3-91（1）Ｂ物体的最大速度?（2）小车Ａ的最小速度?（3）在此过程中系统增加的内能?（ｇ＝10ｍ／ｓ２）7．把一个有孔的带正电荷的塑料小球安在弹簧的一端，弹簧的另一端固定，小球穿在一根光滑的水平绝缘杆上，如图3-92所示，弹簧与小球绝缘，弹簧质量可不计，整个装置放在水平向右的匀强电场之中，试证明：小球离开平衡位置放开后，小球的运动为简谐运动．（弹簧一直处在弹性限度内）图3-928．有一个长方体形的匀强磁场和匀强电场区域，它的截面为边长Ｌ＝0．20ｍ的正方形，其电场强度为Ｅ＝4×10５Ｖ／ｍ，磁感强度Ｂ＝2×10－2Ｔ，磁场方向垂直纸面向里，当一束质荷比为ｍ／ｑ＝4×10－10ｋｇ／Ｃ的正离子流以一定的速度从电磁场的正方形区域的边界中点射入如图3-93所示，图3-93（1）要使离子流穿过电磁场区域而不发生偏转，电场强度的方向如何?离子流的速度多大?（2）在离电磁场区域右边界0．4ｍ处有与边界平行的平直荧光屏．若撤去电场，离子流击中屏上ａ点，若撤去磁场，离子流击中屏上ｂ点，求ａｂ间距离．9．如图3-94所示，一个初速为零的带正电的粒子经过Ｍ、Ｎ两平行板间电场加速后，从Ｎ板上的孔射出，当带电粒子到达Ｐ点时，长方形ａｂｃｄ区域内出现大小不变、方向垂直于纸面且方向交替变化的匀强磁场．磁感强度Ｂ＝0．4Ｔ．每经ｔ＝（π／4）×10－3ｓ，磁场方向变化一次．粒子到达Ｐ点时出现的磁场方向指向纸外，在Ｑ处有一个静止的中性粒子，Ｐ、Ｑ间距离ｓ＝3ｍ．ＰＱ直线垂直平分ａｂ、ｃｄ．已知Ｄ＝1．6ｍ，带电粒子的荷质比为1．0×10４Ｃ／ｋｇ，重力忽略不计．求图3-94（1）加速电压为220Ｖ时带电粒子能否与中性粒子碰撞?（2）画出它的轨迹．（3）能使带电粒子与中性粒子碰撞，加速电压的最大值是多少?10．在磁感强度Ｂ＝0．5Ｔ的匀强磁场中，有一个正方形金属线圈ａｂｃｄ，边长ｌ＝0．2ｍ，线圈的ａｄ边跟磁场的左侧边界重合，如图3-95所示，线圈的电阻Ｒ＝0．4Ω，用外力使线圈从磁场中运动出来：一次是用力使线圈从左侧边界匀速平动移出磁场；另一次是用力使线圈以ａｄ边为轴，匀速转动出磁场，两次所用时间都是0．1ｓ．试分析计算两次外力对线圈做功之差图3-9511．如图3-96所示，在ｘＯｙ平面内有许多电子（每个电子质量为ｍ，电量为ｅ）从坐标原点Ｏ不断地以相同大小的速度ｖ０沿不同的方向射入第Ⅰ象限．现加上一个垂直于ｘＯｙ平面的磁感强度为Ｂ的匀强磁场，要求这些电子穿过该磁场后都能平行于ｘ轴向ｘ轴正方向运动，试求出符合该条件的磁场的最小面积．图3-9612．如图3-97所示的装置，Ｕ1是加速电压，紧靠其右侧的是两块彼此平行的水平金属板，板长为ｌ，两板间距离为ｄ．一个质量为ｍ、带电量为－ｑ的质点，经加速电压加速后沿两金属板中心线以速度ｖ０水平射入两板中，若在两水平金属板间加一电压Ｕ２，当上板为正时，带电质点恰能沿两板中心线射出；当下板为正时，带电质点则射到下板上距板的左端ｌ／4处．为使带电质点经Ｕ１加速后，沿中心线射入两金属板，并能够从两金属之间射出，问：两水平金属板间所加电压应满足什么条件，及电压值的范围．图3-9713．人们利用发电机把天然存在的各种形式的能（水流能、煤等燃料的化学能）转化为电能，为了合理地利用这些能源，发电站要修建在靠近这些天然资源的地方，但用电的地方却分布很广，因此需要把电能输送到远方．某电站输送电压为Ｕ＝6000Ｖ，输送功率为Ｐ＝500ｋＷ，这时安装在输电线路的起点和终点的电度表一昼夜里读数相差4800ｋＷｈ（即4800度电），试求（1）输电效率和输电线的电阻（2）若要使输电损失的功率降到输送功率的2%，电站应使用多高的电压向外输电?14．有一种磁性加热装置，其关键部分由焊接在两个等大的金属圆环上的ｎ根间距相等的平行金属条组成，成“鼠笼”状，如图3-98所示．每根金属条的长度为ｌ，电阻为Ｒ，金属环的直径为Ｄ、电阻不计．图中虚线表示的空间范围内存在着磁感强度为Ｂ的匀强磁场，磁场的宽度恰好等于“鼠笼”金属条的间距，当金属环以角速度ω绕过两圆环的圆心的轴ＯＯ′旋转时，始终有一根金属条在垂直切割磁感线．“鼠笼”的转动由一台电动机带动，这套设备的效率为η，求电动机输出的机械功率．图3-9815．矩形线圈Ｍ、Ｎ材料相同，导线横截面积大小不同，Ｍ粗于Ｎ，Ｍ、Ｎ由同一高度自由下落，同时进入磁感强度为Ｂ的匀强场区（线圈平面与Ｂ垂直如图3-99所示），Ｍ、Ｎ同时离开磁场区，试列式推导说明．图3-9916．匀强电场的场强Ｅ＝2．0×10３Ｖｍ－1，方向水平．电场中有两个带电质点，其质量均为ｍ＝1．0×10－５ｋｇ．质点Ａ带负电，质点Ｂ带正电，电量皆为ｑ＝1．0×10－９Ｃ．开始时，两质点位于同一等势面上，Ａ的初速度ｖＡｏ＝2．0ｍ·ｓ－1，Ｂ的初速度ｖＢ＝1．2ｍ·ｓ－1，均沿场强方向．在以后的运动过程中，若用Δｓ表示任一时刻两质点间的ｏ水平距离，问当Δｓ的数值在什么范围内，可判断哪个质点在前面（规定图3-100中右方为前），当Δｓ的数值在什么范围内不可判断谁前谁后?图3-10017．如图3-101所示，两根相距为ｄ的足够长的平行金属导轨位于水平的ｘｙ平面内，一端接有阻值为Ｒ的电阻．在ｘ＞0的一侧存在沿竖直方向的均匀磁场，磁感强度Ｂ随ｘ的增大而增大，Ｂ＝ｋｘ，式中的ｋ是一常量，一金属直杆与金属导轨垂直，可在导轨上滑动，当ｔ＝0时位于ｘ＝0处，速度为ｖ０，方向沿ｘ轴的正方向．在运动过程中，有一大小可调节的外力Ｆ作用于金属杆以保持金属杆的加速度恒定，大小为ａ，方向沿ｘ轴的负方向．设除外接的电阻Ｒ外，所有其它电阻都可以忽略．问：图3-101（1）该回路中的感应电流持续的时间多长?（2）当金属杆的速度大小为ｖ０／2时，回路中的感应电动势有多大?（3）若金属杆的质量为ｍ，施加于金属杆上的外力Ｆ与时间ｔ的关系如何?18．如图3-102所示，有一矩形绝缘木板放在光滑水平面上，另一质量为ｍ、带电量为ｑ的小物块沿木板上表面以某一初速度从Ａ端沿水平方向滑入，木板周围空间存在着足够大、方向竖直向下的匀强电场．已知物块与木板间有摩擦，物块沿木板运动到Ｂ端恰好相对静止，若将匀强电场方向改为竖直向上，大小不变，且物块仍以原初速度沿木板上表面从Ａ端滑入，结果物块运动到木板中点时相对静止．求：图3-102（1）物块所带电荷的性质；（2）匀强电场的场强大小．19．（1）设在磁感强度为Ｂ的匀强磁场中，垂直磁场方向放入一段长为Ｌ的通电导线，单位长度导线中有ｎ个自由电荷，每个电荷的电量为ｑ，每个电荷定向移动的速率为ｖ，试用通过导线所受的安掊力等于运动电荷所受洛伦兹力的总和，论证单个运动电荷所受的洛伦兹力ｆ＝ｑｖＢ．图3-103（2）如图3-103所示，一块宽为ａ、厚为ｈ的金属导体放在磁感应强度为Ｂ的匀强磁场中，磁场方向与金属导体上下表面垂直．若金属导体中通有电流强度为I、方向自左向右的电流时，金属导体前后两表面会形成一个电势差，已知金属导体单位长度中的自由电子数目为ｎ，问：金属导体前后表面哪一面电势高?电势差为多少?20．某交流发电机输出功率为5×10５Ｗ，输出电压为U＝1．0×10３Ｖ，假如输电线总电阻为Ｒ＝10Ω，在输电线上损失的电功率等于输电功率的5％，用户使用的电压为U 用＝380Ｖ．求：（1）画出输电线路的示意图．（在图中标明各部分电压符号）（2）所用降压变压器的原、副线圈的匝数比是多少?（使用的变压器是理想变压器）21．如图3-104（ａ）所示，两水平放置的平行金属板Ｃ、Ｄ相距很近，上面分别开有小孔Ｏ、Ｏ′，水平放置的平行金属导轨与Ｃ、Ｄ接触良好，且导轨在磁感强度为Ｂ１＝10Ｔ的匀强磁场中，导轨间距Ｌ＝0．50ｍ，金属棒ＡＢ紧贴着导轨沿平行导轨方向在磁场中做往复运动．其速度图象如图3-104（ｂ）所示，若规定向右运动速度方向为正方向，从ｔ＝0时刻开始，由Ｃ板小孔Ｏ处连续不断以垂直于Ｃ板方向飘入质量为ｍ＝3．2×10－21ｋｇ、电量ｑ＝1．6×10－19Ｃ的带正电的粒子（设飘入速度很小，可视为零）．在Ｄ板外侧有以ＭＮ为边界的匀强磁场Ｂ２＝10Ｔ，ＭＮ与Ｄ相距ｄ＝10ｃｍ，Ｂ１、Ｂ２方向如图所示（粒子重力及其相互作用不计）．求图3-104（1）在0～4．0ｓ时间内哪些时刻发射的粒子能穿过电场并飞出磁场边界ＭＮ?（2）粒子从边界ＭＮ射出来的位置之间最大的距离为多少?22．试由磁场对一段通电导线的作用力Ｆ＝ＩＬＢ推导洛伦兹力大小的表达式．推导过程要求写出必要的文字说明（且画出示意简图）、推导过程中每步的根据、以及式中各符号和最后结果的物理意义．23．如图3-105所示是电饭煲的电路图，Ｓ１是一个限温开关，手动闭合，当此开关的温度达到居里点（103℃）时会自动断开，Ｓ２是一个自动温控开关，当温度低于约70℃时会自动闭合，温度高于80℃时会自动断开，红灯是加热状态时的指示灯，黄灯是保温状态时的指示灯，限流电阻Ｒ１＝Ｒ２＝500Ω，加热电阻丝Ｒ３＝50Ω，两灯电阻不计．图3-105（1）根据电路分析，叙述电饭煲煮饭的全过程（包括加热和保温过程）．（2）简要回答，如果不闭合开关Ｓ１，电饭煲能将饭煮熟吗?（3）计算加热和保温两种状态下，电饭煲的消耗功率之比．24．如图3-106所示，在密闭的真空中，正中间开有小孔的平行金属板Ａ、Ｂ的长度均为Ｌ，两板间距离为Ｌ／3，电源Ｅ１、Ｅ２的电动势相同，将开关Ｓ置于ａ端，在距Ａ板小孔正上方ｌ处由静止释放一质量为ｍ、电量为ｑ的带正电小球Ｐ（可视为质点），小球Ｐ通过上、下孔时的速度之比为3∶5；若将Ｓ置于ｂ端，同时在Ａ、Ｂ平行板间整个区域内加一垂直纸面向里的匀强磁场，磁感强度为Ｂ．在此情况下，从Ａ板上方某处释放一个与Ｐ相同的小球Ｑ．要使Ｑ进入Ａ、Ｂ板间后不与极板碰撞而能飞离电磁场区，则释放点应距Ａ板多高?（设两板外无电磁场）图3-106 图3-10725．如图3-107所示，在绝缘的水平桌面上，固定着两个圆环，它们的半径相等，环面竖直、相互平行，间距是20ｃｍ，两环由均匀的电阻丝制成，电阻都是9Ω，在两环的最高点ａ和ｂ之间接有一个内阻为0．5Ω的直流电源，连接导线的电阻可忽略不计，空间有竖直向上的磁感强度为3．46×10－1Ｔ的匀强磁场．一根长度等于两环间距，质量为10ｇ，电阻为1．5Ω的均匀导体棒水平地置于两环内侧，不计与环间的磨擦，当将棒放在其两端点与两环最低点之间所夹圆弧对应的圆心角均为θ＝60°时，棒刚好静止不动，试求电源的电动势（取ｇ＝10ｍ／ｓ2）．26．利用学过的知识，请你设计一个方案想办法把具有相同动能的质子和α粒子分开．要说出理由和方法．27．如图3-108所示是一个电子射线管，由阴极上发出的电子束被阳极Ａ与阴极K间的电场加速，从阳极Ａ上的小孔穿出的电子经过平行板电容器射向荧光屏，设Ａ、K间的电势差为U，电子自阴极发出时的初速度可不计，电容器两极板间除有电场外，还有一均匀磁场，磁感强度大小为Ｂ，方向垂直纸面向外，极板长度为ｄ，极板到荧光屏的距离为Ｌ，设电子电量为ｅ，质量为ｍ．问图3-108（1）电容器两极板间的电场强度为多大时，电子束不发生偏转，直射到荧光屏Ｓ上的Ｏ点；（2）去掉两极板间电场，电子束仅在磁场力作用下向上偏转，射在荧光屏Ｓ上的Ｄ点，求Ｄ到Ｏ点的距离ｘ．28．如图3-109所示，电动机通过其转轴上的绝缘细绳牵引一根原来静止的长为Ｌ＝1ｍ，质量ｍ＝0．1ｋｇ的导体棒ａｂ，导体棒紧贴在竖直放置、电阻不计的金属框架上，导体棒的电阻Ｒ＝1Ω，磁感强度Ｂ＝1Ｔ的匀强磁场方向垂直于导体框架所在平面．当导体棒在电动机牵引下上升ｈ＝3．8ｍ时，获得稳定速度，此过程中导体棒产生热量Ｑ＝2Ｊ．电动机工作时，电压表、电流表的读数分别为7Ｖ和1Ａ，电动机的内阻ｒ＝1Ω．不计一切摩擦，ｇ取10ｍ／ｓ2．求：图3-109（1）导体棒所达到的稳定速度是多少?（2）导体棒从静止到达稳定速度的时间是多少?29．如图3-110所示，一根足够长的粗金属棒ＭＮ固定放置，它的Ｍ端连一个定值电阻Ｒ，定值电阻的另一端连接在金属轴Ｏ上，另外一根长为ｌ的金属棒ａｂ，ａ端与轴Ｏ相连，ｂ端与ＭＮ棒上的一点接触，此时ａｂ与ＭＮ间的夹角为45°，如图所示，空间存在着方向垂直纸面向外的匀强磁场，磁感强度大小为Ｂ，现使ａｂ棒以Ｏ为轴逆时针匀速转动半周，角速度大小为ω，转动过程中与ＭＮ棒接触良好，两金属棒及导线的电阻都可忽略不计．（1）求出电阻Ｒ中有电流存在的时间；（2）写出这段时间内电阻Ｒ两端的电压随时间变化的关系式；（3）求出这段时间内流过电阻Ｒ的总电量．图3-110 图3-11130．如图3-111所示，不计电阻的圆环可绕Ｏ轴转动，ａｃ、ｂｄ是过Ｏ轴的导体辐条，圆环半径Ｒ＝10ｃｍ，圆环处于匀强磁场中且圆环平面与磁场垂直，磁感强度Ｂ＝10Ｔ，为使圆环匀速转动时电流表示数为2Ａ，则Ｍ与环间摩擦力的大小为多少?31．来自质子源的质子（初速度为零），经一加速电压为800ｋＶ的直线加速器加速，形成电流强度为1ｍＡ的细柱形质子流．已知质子电荷ｅ＝1.60×10－19Ｃ．则（1）这束质子流每秒打到靶上的质子数为多少？（2）假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距Ｌ和4Ｌ的两处，各取一段极短的相等长度的质子流，其中的质子数分别为ｎ1和ｎ2，则ｎ1∶ｎ2为多少？32．由安培力公式导出运动的带电粒子在磁场中所受洛沦兹力的表达式，要求扼要说出各步的根据．（设磁感强度与电流方向垂直）33．试根据法拉第电磁感应定律＝ΔΦ／Δｔ，推导出导线切割磁感线（即在Ｂ⊥Ｌ，ｖ⊥Ｌ，ｖ⊥Ｂ条件下，如图3－109所示，导线ａｂ沿平行导轨以速度ｖ匀速滑动）产生感应电动势大小的表达式＝ＢＬｖ．图3－109 图3－11034．普通磁带录音机是用一个磁头来录音和放音的．磁头结构如图3－110所示，在一个环形铁芯上绕一个线圈，铁芯有个缝隙，工作时磁带就贴着这个缝隙移动．录音时，磁头线圈跟微音器相连，放音时，磁头线圈改为跟场声器相连．磁带上涂有一层磁粉，磁粉能被磁化且留下剩磁．微音器的作用是把声音的变化转化为电流的变化．扬声器的作用是把电流的变化转化为声音的变化．根据学过的知识，把普通录音机录、放音的基本原理简明扼要地写下来．35．一带电粒子质量为ｍ、带电量为ｑ，认为原来静止．经电压Ｕ加速后，垂直射入磁感强度为Ｂ的匀强磁场中，根据带电粒子在磁场中受力运动，导出它形成电流的电流强度，并扼要说出各步的根据．36．如图3－111所示，有Ａ、Ｂ、Ｃ三个接线柱，Ａ、Ｂ间接有内阻不计、电动势为5Ｖ的电源，手头有四个阻值完全相同的电阻，将它们适当组合，接在Ａ、Ｃ和Ｃ、Ｂ间，构成一个回路，使Ａ、Ｃ间电压为3Ｖ，Ｃ、Ｂ间电压为2Ｖ，试设计两种方案，分别画在（ａ）、（ｂ）中．图3－111 图3－11237．如图3－112所示，匀强电场的电场强度为Ｅ，一带电小球质量为ｍ，轻质悬线长为ｌ，静止时与竖直方向成30°角．现将小球拉回竖直方向（虚线所示），然后由静止释放，求：（1）小球带何种电荷？电量多少？（2）小球通过原平衡位置时的速度大小？38．用同种材料，同样粗细的导线制成的单匝圆形线圈，如图3－113所示，Ｒ1＝2Ｒ2，当磁感强度以1Ｔ／ｓ的变化率变化时，求内外线圈的电流强度之比？电流的热功率之比？图3－113 图3－114 图3－11539．如图3－114所示，ＭＮ和ＰＱ为相距Ｌ＝30ｃｍ的平行金属长导轨，电阻为Ｒ＝0.3Ω的金属棒ａｂ可紧贴平行导轨运动．相距ｄ＝20ｃｍ，水平放置的两平行金属板Ｅ和Ｆ分别与金属棒的ａ、ｂ端相连．图中Ｒ0＝0.1Ω，金属棒ａｃ＝ｃｄ＝ｄｂ，导轨和连线的电阻不计，整个装置处于垂直纸面向里的匀强磁场中．当金属棒ａｂ以速率ｖ向右匀速运动时，恰能使一带电粒子以速率ｖ在两金属板间做匀速圆周运动．求金属棒ａｂ匀速运动的速率ｖ的取值范围．40．如图3－115所示，长为Ｌ、电阻ｒ＝0.3Ω、质量ｍ＝0.1ｋｇ的金属棒ＣＤ垂直跨搁在位于水平面上的两条平行光滑金属导轨上，两导轨间距也是Ｌ，棒与导轨间接触良好，导轨电阻不计，导轨左端接有Ｒ＝0.5Ω的电阻，量程为0～3.0Ａ的电流表串接在一条导轨上，量程为0～1.0Ｖ的电压表接在电阻Ｒ的两端，垂直导轨平面的匀强磁场向下穿过平面．现以向右恒定外力Ｆ使金属棒右移，当金属棒以ｖ＝2ｍ／ｓ的速度在导轨平面上匀速滑动时，观察到电路中的一个电表正好满偏，则另一个电表未满偏．问：（1）此满偏的电表是什么表？说明理由．（2）拉动金属棒的外力Ｆ多大？（3）此时撤去外力Ｆ，金属棒将逐渐慢下来，最终停止在导轨上．求从撤去外力到金属棒停止运动的过程中通过电阻Ｒ的电量．41．如图3－116所示，Ⅰ、Ⅲ为两匀强磁场区，Ⅰ区域的磁场方向垂直纸面向里，Ⅲ区域的磁场方向垂直纸面向外，磁感强度均为Ｂ．两区域之间有宽ｓ的区域Ⅱ，区域Ⅱ内无磁场．有一边长为Ｌ（Ｌ＞ｓ），电阻为Ｒ的正方形金属框ａｂｃｄ（不计重力）置于Ⅰ区域，ａｂ边与磁场边界平行，现拉着金属框以速度ｖ向右匀速移动．（1）分别求出当ａｂ边刚进入中央无磁区Ⅱ和刚进入磁场区Ⅲ时，通过ａｂ边的电流的大小和方向．（2）把金属框从Ⅰ区域完全拉入Ⅲ区域过程中的拉力所做的功是多少？图3－116 图3－117 图3－11842．在两根竖直放置且相距Ｌ＝1ｍ的足够长的光滑金属导轨ＭＮ、ＰＱ的上端接一定值电阻，其阻值为1Ω，导轨电阻不计，现有一质量为ｍ＝0.1ｋｇ、电阻ｒ＝0.5Ω的金属棒ａｂ垂直跨接在两导轨之间，如图3－117所示．整个装置处在垂直导轨平面的匀强磁场中，磁感强度Ｂ＝0.5Ｔ，现将ａｂ棒由静止释放（ａｂ与导轨始终垂直且接触良好，ｇ取10ｍ／ｓ2），试求：（1）ａｂ棒的最大速度？（2）当ａｂ棒的速度为3ｍ／ｓ时的加速度？43．两条平行裸导体轨道ｃ、ｄ所在平面与水平面间夹角为θ，相距为Ｌ，轨道下端与电阻Ｒ相连，质量为ｍ的金属棒ａｂ垂直斜面向上，如图3－118所示，导轨和金属棒的电阻不计，上下的导轨都足够长，有一个水平方向的力垂直金属棒作用在棒上，棒的初状态速度为零．（1）当水平力大小为Ｆ、方向向右时，金属棒ａｂ运动的最大速率是多少？（2）当水平力方向向左时，其大小满足什么条件，金属棒ａｂ可能沿轨道向下运动？（3）当水平力方向向左时，其大小使金属棒恰不脱离轨道，金属棒ａｂ运动的最大速率是多少？44．如图3－119，一个圆形线圈的匝数ｎ＝1000，线圈面积Ｓ＝200ｃｍ2，线圈的电阻为ｒ＝1Ω，在线圈外接一个阻值Ｒ＝4Ω的电阻，电阻的一端ｂ跟地相接，把线圈放入一个方向垂直线圈平面向里的匀强磁场中，磁感强度随时间变化规律如图线Ｂ－ｔ所示．求：（1）从计时起在ｔ＝3ｓ、ｔ＝5ｓ时穿过线圈的磁通量是多少？（2）ａ点的最高电势和最低电势各多少？图3－119 图3－12045．如图3－120所示，直线ＭＮ左边区域存在磁感强度为Ｂ的匀强磁场，磁场方向垂直纸面向里．由导线弯成的半径为Ｒ的圆环处在垂直于磁场的平面内，且可绕环与ＭＮ的切点Ｏ在该平面内转动．现让环以角速度ω顺时针转动，试求（1）环在从图示位置开始转过半周的过程中，所产生的平均感应电动势大小；（2）环从图示位置开始转过一周的过程中，感应电动势（瞬时值）大小随时间变化的表达式；（3）图3－121是环在从图示位置开始转过一周的过程中，感应电动势（瞬时值）随时间变化的图象，其中正确的是图．图3－12146．如图3－122所示，足够长的Ｕ形导体框架的宽度ｌ＝0.5ｍ，电阻忽略不计，其所在平面与水平面成α＝37°角，磁感强度Ｂ＝0.8Ｔ的匀强磁场方向垂直于导体框平面，一根质量为ｍ＝0.2ｋｇ、有效电阻Ｒ＝2Ω的导体棒ＭＮ垂直跨放在Ｕ形框架上．该导体棒与框架间的动摩擦因数μ＝0.5，导体棒由静止开始沿架框下滑到刚开始匀速运动时，通过导体棒截面的电量共为Ｑ＝2Ｃ．求：（1）导体棒做匀速运动时的速度；（2）导体棒从开始下滑到刚开始匀速运动这一过程中，导体棒的有效电阻消耗的电功（ｓｉｎ37°＝0.6，ｃｏｓ37°＝0.8，ｇ＝10ｍ／ｓ2）．图3－122 图3－123 图3－12447．一个质量为ｍ、带电量为＋ｑ的运动粒子（不计重力），从Ｏ点处沿＋ｙ方向以初速度ｖ0射入一个边界为矩形的匀强磁场中，磁场方向垂直于ｘＯｙ平面向里，它的边界分别是ｙ＝0，ｙ＝ａ，ｘ＝－1.5ａ，ｘ＝1.5ａ，如图3－123所示，改变磁感强度Ｂ的大小，粒子可从磁场不同边界面射出，并且射出磁场后偏离原来速度方向的角度θ会随之改变，试讨论粒子可以从哪几个边界射出并与之对应的磁感强度Ｂ的大小及偏转角度θ各在什么范围内？48．如图3－124所示，半径Ｒ＝10ｃｍ的圆形匀强磁场区域边界跟ｙ轴相切于坐标系原点Ｏ，磁感强度Ｂ＝0.332Ｔ，方向垂直于纸面向里．在Ｏ处有一放射源，可沿纸面向各个方向射出速率均为ｖ＝3.2×106ｍ／ｓ的α粒子，已知α粒子的质量ｍ＝6.64×10－27ｋｇ，电量ｑ＝3.2×10－19Ｃ．求：（1）画出α粒子通过磁场空间做圆运动的圆心点轨迹，并说明作图的依据．（2）求出α粒子通过磁场空间的最大偏转角．（3）再以过Ｏ点并垂直于纸面的直线为轴旋转磁场区域，能使穿过磁场区且偏转角最大的α粒子射到正方向的ｙ轴上，则圆形磁场区的直径ＯＡ至少应转过多大角度？49．如图3－125所示，矩形平行金属板Ｍ、Ｎ，间距是板长的2／3倍，ＰＱ为两板的对称轴线．当板间加有自Ｍ向Ｎ的匀强电场时，以某一速度自Ｐ点沿ＰＱ飞进的带电粒子（重力不计），经时间Δｔ，恰能擦M板右端飞出，现用垂直纸面的匀强磁场取代电场，上述带电粒子仍以原速度沿ＰＱ飞进磁场，恰能擦N板右端飞出，则（1）带电粒子在板间磁场中历时多少？（2）若把上述电场、磁场各维持原状叠加，该带电粒子进入电磁场时的速度是原速度的几倍才能沿ＰＱ做直线运动？图3－125 图3－126 图3－12750．如图3－126所示，环状匀强磁场Ｂ围成的中空区域，具有束缚带电粒子作用．设环状磁场的内半径Ｒ1＝10ｃｍ，外半径为Ｒ2＝20ｃｍ，磁感强度Ｂ＝0.1Ｔ，中空区域内有沿各个不同方向运动的α粒子，试计算能脱离磁场束缚而穿出外圆的α粒子的速度最小值，并说明其运动方向．（已知质子的荷质比ｑ／ｍ＝108Ｃ／ｋｇ）51．如图3－127所示，在光滑水平直轨道上有Ａ、Ｂ两个小绝缘体，它们之间由一。

专练 16电学实验1．(2014 ·菏泽市三模 )可记忆电阻有很多奇特异性，比如负差分电阻效应，多重与可控导电率，迟滞效应等等．从资料上获知某可记忆电阻R x的 I－ U 特征曲线如图 1 所示．现要利用实验亲身描述此元件加正向电压时的I－U 特征曲线，除 R x外，还有器械以下：A ．直流电源 (6 V，内阻不计 )B．电压表 V( 量程 6 V，内阻约 6 k Ω)C．电流表 A 1(量程 60 mA，内阻约 10 Ω)D．电流表 A2(量程 10 mA，内阻约 20 Ω)E．滑动变阻器R(总阻值为 20 Ω)开关 1 个、导线若干图 1(1)由已知的 I－U 图象可得出，电压在0～ 2.5 V 范围时，可记忆电阻的电阻值约为________Ω；(2)为较正确地描述可记忆电阻的I －U 图线，需要在 0～3.5 V 和 3.5～6 V 两个电压段上采纳不一样的电路和电流表．在描述 0～3.5 V 电压下的 I－ U 图线时，应选甲、乙、丙、丁四个电路中的 ________电路，电流表应选 ________(填 C 或 D) ；描述 3.5～6 V 电压下的 I －U 图线时，应选甲、乙、丙、丁四个电路中的________电路，电流表应选 ________(填 C 或 D)．图 2分析(1)由图 1 所示图象可知，电压在0～2.5 V 范围时，可记忆电阻的电阻值约U 2.5为 R＝I＝0.05＝50 Ω.(2)由图 1 所示图象可知，在0～ 3.5 V 电压段上，电流最大值为50 mA ，则电流表应选 C，在该段电阻最大值约为50 Ω，电流表内阻约为 10 Ω，电压表内阻约为6 000Ω，电压表内阻远大于电阻阻值，电流表应采纳外接法，由图象可知，在该电压段上，电压与电流从零开始变化，滑动变阻器应采纳分压接法，所以电路图应选甲；由图 1 所示图象可知，在 3.5～6 V 电压段上，最大电流小于10 mA，则电流表应选U 3.5D，最大电阻约为 R＝I＝0.008＝437.5Ω，滑动变阻器最大阻值为20 Ω，所以滑动变阻器应采纳分压接法，电流表内阻约为20 Ω，电压表内阻约为 6 000Ω，相对来说，电阻阻值远大于电流表内阻，电流表应采纳内接法，实验电路图选乙．答案(1)50(2)甲C乙D2．[2014 ·天津卷， 9(3)] 现要丈量一个未知电阻R x的阻值，除 R x外可用的器械有：一个电池组 E(电动势 6 V)；一个滑动变阻器R(0～20 Ω，额定电流 1 A)；两个同样的电流表G(内阻 R g＝1 000Ω，满偏电流I g＝100μA)；两个标准电阻 (R1＝29 000Ω，R2＝0.1Ω)一个电键 S、导线若干．(1)为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采纳“×10”挡，调零后丈量该电阻，发现指针偏转特别大，最后几乎紧挨满偏刻度停下来，以下判断和做法正确的选项是 ________(填字母代号 )．A．这个电阻阻值很小，预计只有几欧姆B．这个电阻阻值很大，预计有几千欧姆C．如需进一步丈量可换“×1”挡，调零后丈量D．如需进一步丈量可换“× 1 k”挡，调零后丈量(2)依据粗测的判断，设计一个丈量电路，要求丈量尽量正确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．分析(1)由于电表指针几乎满偏，故可知所测电阻很小，只有几欧姆，所以选项A 正确、 B 错误；依据欧姆表的特色，若要进一步精准丈量，应换用小倍率，并从头进行欧姆调零，所以选项 C 正确、 D 错误；(2)依据伏安法测电阻原理和串、并联电路规律，可将一个电流表串连电阻R1后改装成电压表丈量电压，另一个电流表并联R2后改装成电流表丈量电流，题目要求能耗较小，故变阻器采纳限流式，所以电路设计以以下图所示：答案(1)AC (2)看法析3．某同学经过实验测定一个阻值约为 5 Ω的电阻 R x的阻值．(1)现有电源 (4 V ，内阻可不计 )，滑动变阻器 (0～50 Ω，额定电流 2 A)，开关和导线若干，以及以下电表A ．电流表 (0～3 A，内阻约 0.025Ω)B．电流表 (0～0.6 A，内阻约 0.125Ω)C．电压表 (0～3 V，内阻约 3 k Ω)D．电压表 (0～15 V，内阻约 15 k Ω)为减小丈量偏差，在实验中，电流表应采纳________，电压表应采纳 ________(选填器械前的字母 )；实验电路应采纳图 3 中的 ________(选填“甲”或“乙” )．(2)图 4 是测 R x的实验器械实物图，图中已连结了部分导线．请依据在(1)问中所选的电路图，增补达成图 4 中实物间的连线．(3)接通开关，改变滑动变阻器滑片 P 的地点，并记录对应的电流表示数 I、电压表示数U.某次电表示数如图 5 所示，可得该电阻的丈量值为 ________Ω(保存两位有效数字 )．图 3图 4图 5E 4分析(1)由于只给出了一个电源，所以电源必选；估量最大电流：I＝R x＝5A ＝0.81 1A ；依据电表选用原则之一：指针偏转程度(即读数 )要超出最大批程的4～3，以减小有时偏差．故(依据最大电流 )电流表应选用 B；(依据电源电动势 )电压表应选用 C；比较被测电阻与电流表的内阻，可知电流表应当外接．或许比较 R x与R A R V， R A R V＝0.125×3 000Ω＝ 375Ω>R x，故 R x属于小电阻，电流表应当外接．故应选择甲电路．(2)实物电路连结如图中虚线所示：画出随意两条即可( 画出三条则有一条是剩余的 )．(3)由题意可知：x U＝2.60Ω＝5.2 Ω(据题意要求，保存两位有效数字 )．R ＝I0.50答案 (1)B C甲(2)(3)5.24．有一个额定电压为 2.8 V，额定功率约为0.8 W 的小灯泡，现要用伏安法描述这个灯泡的 I－U 图线，有以下器械供采纳：A ．电压表 (0～3 V，内阻 6 k Ω)B．电压表 (0～15 V，内阻 30 k Ω)C．电流表 (0～3 A，内阻 0.1Ω)D．电流表 (0～0.6 A，内阻 0.5Ω)E．滑动变阻器 (10Ω，5 A)F．滑动变阻器 (200Ω，0.5 A)G．蓄电池 (电动势 6 V ，内阻不计 )图 6(1) 用如图 6 甲所示的电路进行丈量，电压表应采纳________，电流表应采纳________．滑动变阻器应采纳 ________．(用字母序号表示 )(2)经过实验测得此灯泡的伏安特征曲线如图乙所示．若某次丈量中电压表的示数为2.60 V ，则灯泡此时的电阻为 ________Ω，此时的功率为 ________W(保存两位有效数字 )．(3)若将此灯泡与电动势为 6 V 、内阻不计的电源相连，要使灯泡正常发光，需串连一个阻值为 ________Ω 的电阻 (保存两位有效数字 )．分析(1)小灯泡的额定电压为 2.8 V ，故电压表采纳量程为 0～3 V 的电压表；额定功率约为 0.8 W ，故小灯泡的额定电流约为0.29 A ，电流表应采纳量程为 0～0.6 A的电流表；在分压式电路中， 一般选择最大阻值较小、 额定电流较大的滑动变阻器．(2)图乙的横坐标电压 2.60 V 对应的纵坐标电流为 0.27 A ，依据欧姆定律得灯泡的电 阻为LU 2.60Ω；R ＝ I ＝0.27 Ω＝ 9.6 此时的功率为 P ＝UI ＝ 2.60×0.27 W ＝0.70 W.(3)由图乙可知，当灯泡正常发光时回路中的电流为I 1＝0.28 A ，则电阻两头的电压RU R3.2 VΩ. 为 U ＝6 V －2.8 V ＝3.2 V ．依据欧姆定律可知电阻的阻值为 R ＝ I 1 ＝ 0.28 A ＝ 11答案 (1)A D E(2)9.6 0.70 (3)11值．图 7图 8(1)图 7 是部分连结好的实物电路图，请用电流表外接法达成接线并在图7 中画出．(2)小明用电流表内接法和外接法分别丈量了一段2B 铅笔芯的伏安特征，并将获得的电流、电压数据描到 U－I 图上，如图 8 所示．在图中，由电流表外接法获得的数据点是用 ________(填“○”或“×” )表示的．(3)请你选择一组数据点，在图8 上用作图法作图，并求出这段铅笔芯的电阻为________ Ω.分析(1)电压表直接测铅笔两头电压，由图象可知电压从0 开始，所以滑动变阻器接分压式，如答案图．(2)因电流表外接法在电压必定的条件下，测得的电流偏大，其待测阻值偏小，由图知获得的数据点是用“×” 表示的．0.6(3)用“×” 连线以下图，这条直线的斜率k＝0.5＝ 1.2Ω.答案(1)(2)“×”(3)图看法析 1.1～1.36．(2014 ·海南卷， 12)用伏安法丈量一电池的内阻．已知该待测电池的电动势E约为 9 V ，内阻约为十欧，同意输出的最大电流为50 mA ，可采纳的实验器械有：电压表 V1(量程5 V)；电压表 V2量程；(10 V)电流表 A1量程50 mA)；(电流表 A2(量程100 mA)；滑动变阻器 R(最大电阻 300 Ω)；1定值电阻 R1(阻值为 200 Ω，额定功率为8 W) ；定值电阻 R2(阻值约 220 Ω，额定功率为 1 W) ；开关 S；导线若干．丈量数据如图9 坐标纸上 U－ I 图线所示．图 9(1)在虚线方框内画出合理的电路原理图，并注明所选器械的符号．(2)在设计的电路中，选择定值电阻的依据是_____________________.(3)由 U－I 图线求得待测电池的内阻为________Ω.(4)在你设计的电路中，产生系统偏差的主要原由是___________________.分析(1)该实验经过电源的输出特征曲线计算电源内阻，电源同意输出的最大电流为 50 mA，故电流表选择，电源电动势约为9 V，故电压表选择，考虑到电流和功率，保护电阻选R2.10.125(2)定值电阻的功率为8 W 时，经过它的电流为200 A ＝ 0.025 A＝25 mA ，而电路中的电流会靠近50 mA，故应选 R1.U(3)U－I 图线的斜率表示电源内阻，选择图象中的较远的两点用r ＝I 可求得电源内阻约为 51.0Ω.(4)该实验中的干路电流应为电流表的读数加上经过电压表的电流，故该实验的系统偏差根源为忽视了电压表的分流，进而使干路电流丈量值偏小．答案(1)1(2)定值电阻在电路中的功率会超出8 W，R2的功率知足要求(3)51.0(49.0～53.0 范围内均可 )(4)忽视了电压表的分流。

欢迎阅读高中物理电学试题及答案一、选择题（ 25× 4＝ 100 分）1、如图， A 、 B 是两个带电量为＋ Q 和－ Q 的固定的点电荷，现将另一个点电荷＋q 从 A 邻近的A 邻近的 a 沿直线移到 b，则以下说法中正确的选项是：A 、电场力向来做正功B、电场力向来做负功C、电场力先做正功再做负功D、电场力先做负功再做正功2、在第 1 题的问题中，对于电势和电势能以下说法中正确的选项是：A 、 a 点比 b 点的电势高，电荷＋ q 在该点拥有的电势能大B、 a 点比 b 点的电势高，电荷＋ q 在该点拥有的电势能小C、 a 点和 b 点的电势同样高，电荷＋q 在两点拥有的电势能相等D、 a 点和 b 点电势高低的状况与电荷＋q 的存在与否没关3、如下图，两个完整同样的金属小球用绝缘丝线悬挂在同一地点，当给两个小球带有不一样电量的同种电荷，静止时，两小球悬线与竖直线的夹角状况是：A 、两夹角相等B、电量大的夹角大C、电量小的夹角大D、没法判断4、在第 3 题的问题中若将两小球相互接触一下再静止时应是：A 、夹角都增大，但不必定再相等B、夹角仍为原值C、夹角有增大和减小，但两夹角的和不变D、夹角都增大了同样的值5、如下图，这是一个电容器的电路符号，则对于该电容器的正确说法是：A 、是一个可变电容器B、有极性差别，使用时正负极不可以接错C、电容值会跟着电压、电量的变化而变化D、因为极性固定而叫固定电容6、如下图的电路，滑动变阻器的电阻为R，其两个固定接线柱在电压恒为 U 的电路中，其滑片 c 位于变阻器的中点， M 、N 间接负载电阻R f＝R/2，，对于 R f的电压说法正确的选项是：A 、R f的电压等于 U/2B、 R f的电压小于 U/2C、R f的电压大于 U/2D、 R f的电压总小于 U7、在第 6 题的问题中，假如将滑动变阻器 b 端断开，则对于 R f的电压变化范围说法正确的选项是：A、U/2－UB、0－UC、U/3－UD、0－U/28、如下图的电路中，当变阻器 R 的阻值增添时，对于经过电源的电流和路端电压说法正确的选项是：A 、经过电源的电流 I 将增大B、经过电源的电流 I 将减小C、路端电压将增大D、路端电压将减小9、在第 7 题的问题中，对于经过 R 的电流和 R 两头的电压说法正确的是：A 、R 两头的电压将增大B、R 两头的电压将减小C、经过 R 的电流不变D、经过 R 的电流减少10、对于电源的总功率和效率说法正确的选项是：A 、总功率减少，效率提高B、总功率增添，效率增添欢迎阅读欢迎阅读C、总功率减少，效率降低D、总功率增添，效率不变11、磁感觉强度是描绘磁场的重要观点，磁场的基天性质是对电流有安培力的作用，则对于磁感觉强度的大小，以下说法正确的选项是：A 、一段通电导体，在磁场某处受的力越大，该处的磁感觉强度越大B、一段通电导线在磁场某处受的力等于零，则该处的磁感觉强度必定等于零C、匀强磁场中某处的磁感觉强度的大小等于该处单位面积穿过的磁感线的条数D、磁感线密处，磁感觉强度大，磁感线疏的地方，磁感觉强度必定小12、在第 11 题的问题中，对于磁感觉强度的方向，以下说法正确的选项是：A 、磁感觉强度的方向，就是该处电流受力的方向B、磁感觉强度的方向就是该处小磁针静止是北极的受力方向C、磁感觉强度的方向与该处小磁针静止是北极的受力方向垂直D、磁感觉强度的方向与该处电流的流向相关13、对于安培力的说法中，正确的选项是：A 、一小段通电导线放在磁感觉强度为零的地点，它受的磁场力必定为零B、一小段通电导线在某点不受安培力的作用，则该点的磁感觉强度必定为零C、一小段通电导线所受的安培力其方向必定与电流垂直D、一小段通电导线所受安培力的方向与该点磁感觉强度方向及电流方向三者必定相互垂直14、磁通量是研究电磁感觉的重要观点，对于磁通量的观点，以下说法正确的选项是：A 、磁感觉强度越大，穿过闭合回路的磁通量也越大B、磁感觉强度越大，线圈面积越大，穿过闭合回路的磁通量也越大C、穿过线圈的磁通量为零时，磁感觉强度不必定为零D、磁通量发生变化时，磁通密度也必定发生变化15、在匀强磁场中，有一个闭合金属线框如图，它能够绕轴转动，开始时金属线框与磁感线平行，以下说法正确的选项是：A 、当金属线框平面与磁感线平行时，穿过线框的磁通量最大B、当金属线框平面与磁感线垂直时，穿过线框的磁通量最大C、当金属线框平面与磁感线垂直时，穿过线框的磁通量为零D、当金属线框平面与磁感线平行时，穿过线框的磁通量为零16、资料、粗细同样同样，长度不一样的电阻丝做成ab、cd、ef三种形状的导线，分别放在电阻可忽视的圆滑金属导轨上，并与导轨垂直，如图。

2016-2018年物理高考真题试题分类汇编电学计算题试题部分1．【2018²全国I卷】如图，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E，在y<0的区域存在方向垂直于xOy平面向外的匀强磁场。

一个氕核11H和一个氘核21H先后从y轴上y=h点以相同的动能射出，速度方向沿x轴正方向。

已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场。

11H的质量为m，电荷量为q不计重力。

求（1）11H第一次进入磁场的位置到原点O的距离（2）磁场的磁感应强度大小（3）12H第一次离开磁场的位置到原点O的距离2．【2018²全国II卷】一足够长的条状区域内存在匀强电场和匀强磁场，其在xoy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xoy平面；磁场的上、下两侧为电场区域，电场强度的大小均为E，方向均沿x轴正方向；M、N为条形区域边界上的两点，它们的连线与y轴平行。

一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出。

不计重力。

（1）定性画出该粒子在电磁场中运动的轨迹；（2）求该粒子从M点射入时速度的大小；（3）若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为从M点运动到N点的时间。

3．【2018²全国III卷】如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直。

已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l。

不计重力影响和离子间的相互作用。

求：（1）磁场的磁感应强度大小；（2）甲、乙两种离子的比荷之比。

4．【2018²江苏卷】如图所示，真空中四个相同的矩形匀强磁场区域，高为4d ，宽为d ，中间两个磁场区域间隔为2d ，中轴线与磁场区域两侧相交于O 、O ′点，各区域磁感应强度大小相等．某粒子质量为m 、电荷量为+q ，从O 沿轴线射入磁场．当入射速度为v 0时，粒子从O 上方2d 处射出磁场．取sin53°=0.8，cos53°=0.6．（1）求磁感应强度大小B ；（2）入射速度为5v 0时，求粒子从O 运动到O ′的时间t ；（3）入射速度仍为5v 0，通过沿轴线OO ′平移中间两个磁场（磁场不重叠），可使粒子从O 运动到O ′的时间增加Δt ，求Δt 的最大值．5．【2018²江苏卷】如图所示，两条平行的光滑金属导轨所在平面与水平面的夹角为 ，间距为d．导轨处于匀强磁场中，磁感应强度大小为B，方向与导轨平面垂直．质量为m的金属棒被固定在导轨上，距底端的距离为s，导轨与外接电源相连，使金属棒通有电流．金属棒被松开后，以加速度a沿导轨匀加速下滑，金属棒中的电流始终保持恒定，重力加速度为g．求下滑到底端的过程中，金属棒（1）末速度的大小v；（2）通过的电流大小I；（3）通过的电荷量Q．6．【2018²天津卷】真空管道超高速列车的动力系统是一种将电能直接转换成平动动能的装置。

2020版高考物理 热点冲刺练习16电学实验1.把一满偏电流为I g 的电流表改装成双量程的电流表，电路如图甲所示，接A 、C 时的量程为10I g ，接A 、B 时的量程为100I g g. (1)定值电阻R 1∶R 2=________.(2)若I g =3 mA ，R g =100 Ω，将A 、C 接入电路，则R 1=________Ω(结果保留三位有效数字)．(3)若将(2)问中改装后的电流表的A 、C 端与一个阻值为990 Ω的定值电阻串联后测量电压，当电流表G 的指针指示表盘如图乙所示位置时，电压为________V.(4)若将(2)问中改装后的电流表的A 、C 端与一个滑动变阻器和电动势为3 V 的两节干电池相连，改装成一个简易的欧姆表，进行欧姆调零后测量一个未知电阻，当电流表G 的指针如图乙所示时，被测量电阻的阻值为________Ω(结果保留三位有效数字)．2.某同学欲将电流表改装成中央刻度为15的“×1”挡的欧姆表，现有的器材有：A ．一节5号干电池B ．电流表A 1(量程0～300 μA，内阻约100 Ω)C ．电流表A 2(量程0～100 mA ，内阻约2.5 Ω)D ．电流表A 3(量程0～0.6 A ，内阻约0.2 Ω)E ．滑动变阻器R 1(0～5 kΩ)F ．滑动变阻器R 2(0～50 Ω)G ．一对表笔及若干导线(1)请在虚线框内补充完成欧姆表的电路原理图．(2)电流表应选用________(选填“A 1”、“A 2”或“A 3”)，滑动变阻器应选用________(选填“R 1”或“R 2”)．(3)在正确选用器材并正确连接好实验电路的情况下，若电流表满偏电流为I g ，请回答下列问题：①指针指在I g 处应标上“________”，指针指在I g 处应标上“________”(填写具体刻度13值)；②将两表笔短接，调节滑动变阻器使电流表指针指在零欧姆处，此时回路中的总电阻为________Ω，然后利用标准电阻箱进行校准，当电阻箱的示数为10.0 Ω时，指针所指的位置应标上“________”(填写具体刻度值)．3.某实验小组在“描绘小灯泡的伏安特性曲线”实验中，所用小灯泡上标有“2.5 V　0.6 W”的字样．(1)实验时采用如图甲所示的电路图，由于电表内阻的影响，小灯泡电阻的测量值________(选填“大于”、“等于”或“小于”)准确值．(2)现有直流电源E(电动势约4 V，内阻约0.5 Ω)、电压表(量程0～3 V，内阻5 kΩ)、开关和导线若干，以及以下器材：A．电流表(量程0～300 mA，内阻约0.4 Ω)B．电流表(量程0～100 mA，内阻4 Ω)C．电流表A(量程0～0.6 A内阻约为10 Ω)D．滑动变阻器(最大阻值10 Ω，额定电流1.0 A)实验中，电流表应选用________；滑动变阻器应选用________．(填相应器材前的字母)(3)在开关闭合后，滑片移动过程中，电压表示数如图乙所示，此时电压表读数为________．(4)组内某同学根据记录的实验数据作出如图丙所示的I－U图线，则小灯泡电阻的阻值随温度的升高而________．(选填“不变”、“减小”或“增大”)(5)组内另一同学将上述小灯泡与电动势E=3 V、内阻r=1 Ω的电源及定值电阻R0=7 Ω串联组成闭合回路，此时该小灯泡的电功率约为________W(保留两位有效数字)．(6)根据实验测量结果可以绘制小灯泡的电功率P随其两端电压U或电压的平方U2变化的图象，在图丁所给出的图象中可能正确的是________．4.某研究性学习小组想测量某电源的电动势E 及内阻r ，实验室提供的器材有：A ．待测电源新、旧两种B ．一量程为3 V 、内阻为3 kΩ的电压表VC ．定值电阻R 1=3.0 kΩD ．定值电阻R 2=6.0 kΩE ．定值电阻R 3=9.0 kΩF ．一电阻箱R ，阻值范围为0～9 999.9 ΩG ．一只开关S 、若干导线(1)为了有较好的实验效果，应选择________(选填“新”或“旧”)电源；能否用多用电表直接测量电源的内阻？________(选填“能”或“不能”)．(2)若待测电源电动势约9 V ，内阻约2 Ω，允许通过的最大电流为2.5 A ，在虚线框内画出测量电源电动势及内阻的实验原理电路图，并在图中标明相关器材的字母符号．(3)某同学根据记录的电压表和电阻箱的多组数据，以为纵轴，以为横轴作出了－图象，1U 1R 1U 1R并得到该图象的斜率为k ，纵轴截距为b ，则该电源电动势E=________，内阻r=________.(用k 、b 表示)(4)因为电压表的分流作用，则电源电动势的测量值________真实值，电源内阻的测量值________真实值．(选填“大于”、“等于”或“小于”)5.图(a)为某同学组装完成的简易多用电表的电路图．图中E 是电池；R 1、R 2、R 3、R 4和R 5是固定电阻，R 6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡○G 开关，A 端和B 端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V 挡和5 V 挡，直流电流1 mA 挡和2.5 mA 挡，欧姆×100 Ω挡．(1)图(a)中的A 端与________(填“红”或“黑”)色表笔相连接．(2)关于R 6的使用，下列说法正确的是________(填正确答案标号)．A ．在使用多用电表之前，调整R 6使电表指针指在表盘左端电流“0”位置B ．使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2=________Ω，R4=________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”连接的，则多用电表读数为________；若此时B端是与“3”连接的，则读数为________；若此时B端是与“5”连接的，则读数为________．(结果均保留3位有效数字)6.用下列器材组装成一个电路，既能测量出电池组的电动势E和内阻r，又能同时描绘小灯泡的伏安特性曲线．A．电压表V1(量程6 V，内阻很大)B．电压表V2(量程4 V，内阻很大)C．电流表A(量程3 A，内阻很小)D．滑动变阻器R(最大阻值10 Ω，额定电流4 A)E．小灯泡(2 A,7 W)F．电池组(电动势E，内阻r)G．开关一只，导线若干实验时，调节滑动变阻器的阻值，多次测理后发现：若电压表V1的示数增大，则电压表V2的示数减小．(1)请将设计的实验电路图在图甲中补充完整．(2)每一次操作后，同时记录电流表A、电压表V1和电压表V2的示数，组成两个坐标点(I，U1)、(I，U2)，标到U－I坐标系中，经过多次测量，最后描绘出两条图线，如图乙所示，则电池组的电动势E=________V，内阻r=________Ω.(结果保留两位有效数字)(3)U－I坐标中两条图线在P点相交，此时滑动变阻器连入电路的阻值应为________Ω，电池组的效率为________．7.某同学为了较精确地测量某一节干电池的电动势和内阻，实验室准备了下列器材：A．待测干电池E(电动势约为1.5 V，内阻约为1 Ω)B．电流表G(满偏电流3.0 mA，内阻为100 Ω)C．滑动变阻器R1(0～10 Ω，额定电流为2 A)D．滑动变阻器R1(0～10 Ω，额定电流为2 A)E．滑动变阻器R2(0～1 kΩ，额定电流为1 A)F．定值电阻R0(阻值为900 Ω)G．开关一个，导线若干(1)为了能比较准确地进行测量，同时还要考虑操作的方便，实验中滑动变阻器应选________．(2)根据题意在图甲中画出该实验所需要的电路图．(3)根据电路图，将图乙中实物图连接起来，组成完整的电路．(4)如图丙所示，是某同学根据正确的实验得到的数据作出的图线，其中，纵坐标I1为电流表G的示数，横坐标I2为电流表A的示数，由图丙可知，被测干电池的电动势为________V，内电阻为________Ω(保留两位有效数字)．8.某学习小组进行精确测量巾阻R x的阻值的实验，有下列器材供选用A．待测电阻R(约300 Ω)B．电压表V(3 V，内阻约3 kΩ)C．电流表A1(10 mA，内阻约10 Ω)D．电流表A2(20 mA，内阻约5 Ω)E．滑动变阻器R1(0～20 Ω，额定电流2 A)F．滑动变阻器R2(0～2000 Ω，额炷电流0.5 A)G．直流电源E(3 V，内阻约1 Ω)H．开关、导线若干(1)甲同学根据以上器材设计成用伏安法测量电阻的电路，并能满足R x两端电压能从0开始变化进行多次测量．则电流表应选择________(填“A1”或“A2”)；滑动变阻器应选择________(填“R1”或“R2”)；并请在虚线框中帮甲同学完成实验原理电路图________．(2)乙同学绎过反复思考，利用所给器材设计出了如图所示的测量电路，具体操作如下：①按图连接好实验电峂，闭合开关S1前调节滑动变阻器R1、R2的滑片至适当位置；②闭合开关S1，断开开关S2，调节滑动变阻器R1、R2的滑片，使电流表A1的示数恰好为电流表A2的示数的一半③闭合开关S2并保持滑动变阻器R2的滑片位置不变，读出电压表V和电流表A1的示数，分别记为U、I；④待测电阻的阻值R x=________.比较甲、乙两同学测量电阻R x的方法，你认为哪种方法更有利于减小系统误差？答________同学(填“甲”或“乙”)．答案解析1.答案：(1)1∶9；(2)1.11；(3)11.0；(4)173；解析：(1)接A 、C 时有：10I g =I g ＋，接A 、B 时有：100 I g =I g ＋，解得R 1∶IgRg R1＋R2Ig Rg ＋R2 R1R 2=1∶9.(2)接A 、C 时，改装后电流表量程为30 mA ，满偏电压为I g R g =300 mV ，R 1＋R 2=，IgRg 10Ig －Ig R 2=9R 1，则解得R 1=1.11 Ω.(3)改装后电流表接A 、C 时内阻为R A ==10 Ω，量程为30 mA ，IgRg 10Ig串联990 Ω的定值电阻后，改装为量程为30 V 的电压表，由题图乙可知电压为11.0 V ．(4)欧姆调零时，改装成的欧姆表的内阻为R 内==100 Ω，改装后电流表读数为3 V 30 mAI=11.0 mA ，由闭合电路欧姆定律得I=，解得R x =173 Ω.E R 内＋Rx2.答案：(1)如图所示；(2)A 2　R 2；(3)①30，0；②15，10；解析：(1)通过电流表的电流应从正接线柱流向负接线柱，电流表的正接线柱应接干电池的正极．(2)一节5号干电池的电动势E=1.5 V ，对于中央刻度为15的“×1”挡的欧姆表，两表笔短接时调节滑动变阻器使指针指在欧姆零刻度处，此时电流为满偏电流I g ，设回路中的总电阻为r ，则E=I g r ，当两表笔接阻值为15 Ω的电阻时，电流表半偏，则E=I g (r ＋15 Ω)，解得r=15 Ω，I g =100 mA ，应选用电流表A 2，滑动变阻器应选用R 2.12(3)①由E=I g (r ＋R)，得R=30 Ω，指针指在I g 处应标上“30”，指针指在I g 处应标上1313“0”；②欧姆调零时回路中的总电阻r=15 Ω，指针所指的示数为被测电阻的阻值，即当电阻箱的示数为10.0 Ω时，指针所指的位置应标上“10”．3.答案：(1)小于；(2)A ，D ；(3)2.40 V ；(4)增大；(5)0.28(0.26～0.30)；(6)C ；解析：(1)由于实验电路采用的是电流表外接法，故测得的电流会偏大，故计算的小灯泡电阻会偏小．(2)由于灯泡的规格为“2.5 V 0.6 W”，故额定电流为I==A=240 mA ，P U 0.62.5故电流表选用量程为0～300 mA 的A ；滑动变阻器如果选C 的话，通过变阻器的电流会大于0.5 A ，从而烧坏滑动变阻器，故选D.(3)电流表、电压表(包括刻度尺、弹簧秤等)最小刻度是10分度的，要求读到最小刻度后再往下估读一位(估读的这位是不可靠数字，却是有效数字不可缺少的组成部分)，则电压表读数为2.40 V ．(4)通过小灯泡的电流增大，则小灯泡的温度升高，在I －U 图线中斜率的倒数表示小灯泡的电阻，由题图丙中图线知小灯泡电阻的阻值随温度的升高而增大．(5)在题图丙中小灯泡的I －U 图线中作出电动势为3 V 、内阻为1 Ω＋7 Ω=8 Ω的电源的I －U 图线如图所示，两图线的交点坐标为I=0.184 A ，U=1.54 V ，此时该小灯泡的电功率为P=IU=0.182×1.54 W=0.28 W ．(6)已知I 与U 的关系图象，显然A 、B 错误，则UI 与U 2的图象与之形状相同，故选C.4.答案：(1)旧，不能；(2)如图所示；(3)，；3b k b(4)小于，小于解析：(1)由U=E －Ir 可知，电源内阻r 越大，电路中的电流变化时，路端电压U 变化越大，电压表示数变化越明显，实验误差越小，因此用稍旧的电源比全新的电源效果好；多用电表测电源内阻，受到电源电动势的影响，电流不只与内阻有关，还与电动势有关，所以无法准确测量电源内阻，甚至可能烧坏多用电表．(2)因为提供的器材中没有电流表，故要采用电压表和电阻箱测量电源的电动势和内阻，但所给电压表量程太小，所以将电压表与定值电阻R 2串联，量程扩大为9 V 的电压表．(3)根据闭合电路欧姆定律可得E=3U ＋r ，变形得=＋·，所以以为纵轴，3U R 1U 3E 3r E 1R 1U为横轴作出的－图象的纵截距为b=，斜率k=，解得E=，r=.1R 1U 1R 3E 3r E 3b k b(4)因为电压表的分流作用，所以有E=3U ＋r ，整理得=＋＋·，(3U R ＋U RV )1U 3E r ERV 3r E 1R对比=＋·，可知测量得到的电源电动势和内阻均偏小．1U 3E 3r E 1R 5.答案：(1)黑；(2)B ；(3)160，880；(4)1.47 mA ，1.10 kΩ，2.95 V ；解析：(1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知：当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，==，Rg R1＋R21－0.250.2531解得R 1＋R 2=160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88 V ，则R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程2.5 mA ，读数为1.47 mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω=1.10 kΩ.若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V ，读数为2.95 V.6.答案：(1)见解析图；(2)5.5，10；(3)0.0，64%；解析：(1)伏安法测电源电动势与内阻实验中，电压表测路端电压，电压表示数随滑动变阻器接入电路阻值的增大而增大；描绘小灯泡伏安特性曲线实验中，电流表测流过小灯泡的电流，小灯泡两端电压随滑动变阻器接入电路电阻的增大而减小；由题意知，电压表V 1的示数增大，电压表V 2的示数减小，则V 1测路端电压，V 2测小灯泡两端电压，电路图如图所示．(2)电池组的U －I 图象是一条倾斜的直线，由图象可知，电池组电动势E=5.5 V ，电源内阻r==Ω=1.0 Ω.ΔU ΔI 5.5－2.03.5(3)由图乙所示图象可知，两图线的交点纵坐标即小灯泡电压U L =3.5 V ，此时电路电流I=2.0 A ，电源的路端电压也为3.5 V ，则R 滑=0电池组的效率η====≈64%.P 出P 总UI EI UL E 3.55.57.答案：(1)D ；(2)见解析图；(3)见解析图；(4)1.4，0.67(0.66～0.68均可)；解析：(1)电源电动势为1.5 V ，较小，电源的内阻较小，为多测几组实验数据，方便实验操作，应选最大阻值较小的滑动变阻器，因此滑动变阻器应选D.(2)上述器材中虽然没有电压表，但给出了两个电流表，将电流表G 与定值电阻R 0串联，改装成了电压表，用电流表A 测电路电流，滑动变阻器R 1串联接入电路，实验电路图如图1所示．(3)完整的电路如图2所示；(4)根据欧姆定律和吕联电路的知识得电源两端电压为：U=I 1(900＋100)=1 000I 1，根据图象与纵轴的交点得电动势为E=1.4 mA×1 000 Ω=1.4 V ，与横轴的交点可得出路端电压为1.0 V 时电流是0.6 A ，由闭合电路欧姆定律E=U ＋Ir 可得，电源内阻r==≈0.67 Ω.E －U I 1.4 V －1.0 V 0.6 A8.答案：(1)A 1　R 1　(2)③；④乙；U I解析：根据通过待测电阻的最大电流选择电流表，根据题意确定滑动变阻器的接法，为方便实验操作选择最大阻值较小的滑动变阻器，根据待测电阻与电表内阻的关系确定电流表接法，然后作出电路图．根据实验步骤应用欧姆定律求出电阻阻值；根据实验步骤与实验原理分析实验误差，然后作出解答．(1)要满足R x 两端电压能从0开始变化进行多次测量，滑动变阻器一定采用分压式接法，为调节的方便，滑动变阻器应选小一些的R 1，通过R x 的电流最大值I==10 mA ，所以电流E Rx表应选A 1，因R x >.是大电阻，故采用电流表内接法，电路图如图所示；rArV(2)闭合开关S 1，断开开关S 2时，当I 1=I 2，此时R x =r 1＋R 2；闭合开关S 2并保持滑动变阻12器R 2的滑片的位置不变，读出电压表V 和电流表A 1的示数，分别记为U 、I ，r 1＋R 2=U I所，以R x =，甲同学因电压的测量偏大，所以电阻的测量值偏大，乙同学的没有误差，所U I以乙同学的方法更好．。
