下载文档原格式
玻璃⼯艺学复习资料第⼀章玻璃的定义与结构1、解释转变温度、桥氧、硼反常现象和混合碱效应。
转变温度：使⾮晶态材料发⽣明显结构变化，导致热膨胀系数、⽐热容等性质发⽣突变的温度范围。
⾮桥氧：仅与⼀个成⽹离⼦相键连，⽽不被两个成⽹多⾯体所共的氧离⼦则为⾮桥氧。
桥氧：玻璃⽹络中作为两个成⽹多⾯体所共有顶⾓的氧离⼦，即起“桥梁”作⽤的氧离⼦。
硼反常性：在钠硅酸盐玻璃中加⼊氧化硼时，往往在性质变化曲线中产⽣极⼤值和极⼩值，这现象也称为硼反常性。
混合碱效应：在⼆元碱玻璃中，当玻璃中碱⾦属氧化物的总含量不变，⽤⼀种碱⾦属氧化物逐步取代另⼀种时，玻璃的性质不是呈直线变化，⽽是出现明显的极值。
这⼀效应叫做混合碱效应。
2、玻璃的通性有哪些？各向同性；⽆固定熔点；介稳性；渐变性和可逆性；①.各向同性玻璃态物质的质点总的来说都是⽆规则的，是统计均匀的，因此，它的物理化学性质在任何⽅向都是相同的。
这⼀点与液体类似，液体内部质点排列也是⽆序的，不会在某⼀⽅向上发现与其它⽅向不同的性质。
从这个⾓度来说，玻璃可以近似地看作过冷液。
②.⽆固定熔点玻璃态物质由熔体转变成固体是在⼀定温度区域（软化温度范围）内进⾏的，（从固态到熔融态的转变常常需要经历⼏百度的温度范围），它与结晶态物质不同，没有固定的熔点。
③.介稳性玻璃态物质⼀般是由熔融体过冷⽽得到。
在冷却过程中粘度过急剧增⼤，质点来不及作有规则排列⽽形成晶体，因⽽系统内能尚未处于最低值⽽⽐相应的结晶态物质含有较⾼的能量。
还有⾃发放热转化为内能较低的晶体的倾向。
④.性质变化的渐变性和可逆性玻璃态物质从熔融状态到固体状态的过程是渐变的，其物理、化学性质变化是连续的和可逆的，其中有⼀段温度区域呈塑性，称“转变”或“反常”区域。
3、分别阐述玻璃结构的晶⼦学说和⽆规则⽹络学说内容。
答：（1）玻璃的晶⼦学说揭⽰了玻璃中存在有规则排列区域，即有⼀定的有序区域，这对于玻璃的分相、晶化等本质的理解有重要价值，但初期的晶⼦学说机械地把这些有序区域当作微⼩晶体，并未指出相互之间的联系，因⽽对玻璃结构的理解是初级和不完善的。
玻璃的基本知识玻璃结构理论：晶子学说(1930年Randell)近程有序（微晶尺寸1.0‐1.5nm)晶子学说的价值在于它第一次指出玻璃中存在微不均匀物，及玻璃中存在一定的有序区域，这对于玻璃分相、晶化等本质的理解有重要价值。
一、玻璃的结构[SiO4]石英晶体结构以及石英玻璃、钠硅酸盐玻璃晶子结构示意图2玻璃结构是指玻璃中质点在空间的几何位置、有序程度以及他们之间的结合状态。
1932年W.H.Zachariasen借助V.M. Goldschmidt的离子晶界化学原则，利用晶体结构来阐述玻璃结构，即查氏把离子结晶化学原则和晶体结构知识推演到玻璃结构，描述了离子-共价键的化合物，如熔融石英、硅酸盐玻璃、硼酸盐玻璃。
氧化物形成玻璃的四个条件：¾一个氧离子不能和两个以上的阳离子结合——氧的配位数不大于2；¾阳离子周围的阳离子熟不应多过3或4——阳离子的配位数为3或4；¾网络中氧配位多面体之间只能共顶角，不能共棱、共面。
¾如果网络是三维的，则网络中每一个氧配位多面体必须至少有三个氧离子与相邻多面体相连，以形成三维空间发展的无规则网络结构。
根据上述条件，B2O3、SiO2、P2O5是很好的玻璃形成体。
不符合上述条件的氧化物则属于网络改良体，如碱金属、碱土金属氧化物。
一些氧化物可以部分参与网络结构，称为网络中间体，如BeO、Al2O3、ZrO23无规则网络学说强调了玻璃中多面体之间互相排列的连续性、均匀性和无序性，而晶子学说则强调了不连续性、有序性和微不均匀性。
因此，玻璃的结构是连续性、不连续性，均匀性、微不均匀性，无序性、有序性几对矛盾的对立统一体，条件变化，矛盾双方可能相互转化。
Figure 1. (a) Crystalline material (regular) and (b) glassy material (irregular).无规则网络学说的玻璃结构模型B2O3玻璃在不同温度下的结构模型无序性（远程）与有序性（近程）、连续性与不连续性，均匀性与不均匀性是玻璃这个统一体的两个方面，而且根据玻璃成分、热处理等条件不同，可以相互转化。

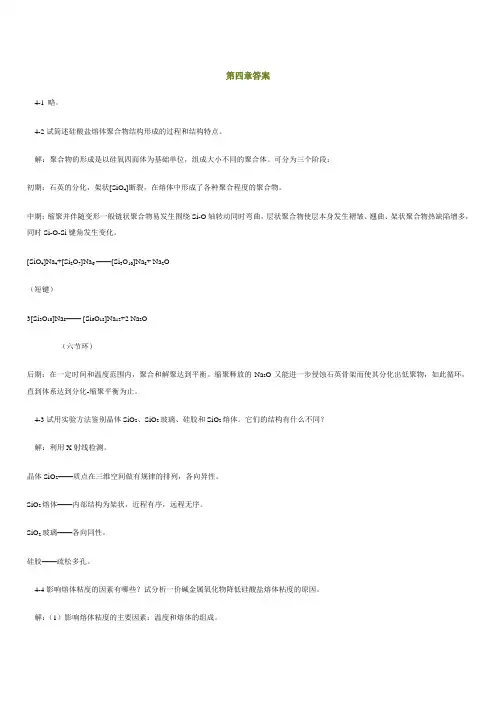

第四章答案4-1 略。
4-2试简述硅酸盐熔体聚合物结构形成的过程和结构特点。
解：聚合物的形成是以硅氧四面体为基础单位，组成大小不同的聚合体。
可分为三个阶段：初期：石英的分化，架状[SiO4]断裂，在熔体中形成了各种聚合程度的聚合物。
中期：缩聚并伴随变形一般链状聚合物易发生围绕Si-O轴转动同时弯曲，层状聚合物使层本身发生褶皱、翘曲、架状聚合物热缺陷增多，同时Si-O-Si键角发生变化。
[SiO4]Na4+[Si2O7]Na6——[Si3O10]Na8+ Na2O（短键）3[Si3O10]Na8—— [Si6O18]Na12+2 Na2O（六节环）后期：在一定时间和温度范围内，聚合和解聚达到平衡。
缩聚释放的Na2O又能进一步侵蚀石英骨架而使其分化出低聚物，如此循环，直到体系达到分化-缩聚平衡为止。
4-3试用实验方法鉴别晶体SiO2、SiO2玻璃、硅胶和SiO2熔体。
它们的结构有什么不同？解：利用X射线检测。
晶体SiO2——质点在三维空间做有规律的排列，各向异性。
SiO2熔体——内部结构为架状，近程有序，远程无序。
SiO2玻璃——各向同性。
硅胶——疏松多孔。
4-4影响熔体粘度的因素有哪些？试分析一价碱金属氧化物降低硅酸盐熔体粘度的原因。
解：（1）影响熔体粘度的主要因素：温度和熔体的组成。
碱性氧化物含量增加，剧烈降低粘度。
随温度降低，熔体粘度按指数关系递增。
（2）通常碱金属氧化物（Li2O、Na2O、K2O、Rb2O、Cs2O）能降低熔体粘度。
这些正离子由于电荷少、半径大、和O2－的作用力较小，提供了系统中的“自由氧”而使O/Si比值增加，导致原来硅氧负离子团解聚成较简单的结构单位，因而使活化能减低、粘度变小。
4-5熔体粘度在727℃时是107Pa·s，在1156℃时是103 Pa·s，在什么温度下它是106 Pa·s？解：根据727℃时，η=107Pa·s，由公式得：（1）1156℃时，η=103 Pa·s，由公式得：（2）联立（1），（2）式解得∴A=-6.32，B=13324当η=106 Pa·s时，解得t =808.5℃。
第4章 玻璃的粘度及表面性质4.1玻璃的粘度在重力、机械力和热应力等的作用下，玻璃液（或玻璃熔体）中的结构组元（离子或离子组团）相互间发生流动。
如果这种流动是通过结构组元依次占据结构空位的方式来进行，则称为粘滞流动。
当作用力超过“内摩擦”阻力时，就能发生粘滞流动。
粘滞流动用粘度衡量。
粘度是指面积为S 的两平行液面，以一定的速度梯度dxdV移动时需克服的内摩擦阻力f 。
dxdVSf η= （4-1） 式中： η—粘度或粘滞系数S —两平行液面间的接触面积dx dV /—沿垂直于液流方向液层间速度梯度粘度是玻璃的一个重要物理性质，它贯穿于玻璃生产的全过程。
在熔制过程中，石英颗粒的溶解、气泡的排除和各组分的扩散都与粘度有关。
在工业上，有时应用少量助熔剂降低熔融玻璃的粘度，以达到澄清和均化的目的。
在成形过程中，不同的成形方法与成形速度要求不同的粘度和料性。
在退火过程中，玻璃的粘度和料性对制品内应力的消除速度都有重要作用。
高粘度的玻璃具有较高的退火温度，料性短的玻璃退火温度范围一般较窄。
影响玻璃粘度的主要因素是化学组成和温度，在转变区范围内，还与时间有关。
不同的玻璃对应于某一定粘度值的温度不同。
例如粘度为1012s Pa •时，钠钙硅玻璃的相应温度为560℃左右，钾铅硅玻璃为430℃左右，而钙铝硅玻璃为720℃左右。
在玻璃生产中，许多工序（和性能）都可以用粘度作为控制和衡量的标志（见表4-1）。
使用粘度来描述玻璃生产全过程较温度更确切与严密，但由于温度测定简便、直观，而粘度和组成关系的复杂性及习惯性，因此习惯上用温度来描述和规定玻璃生产工艺过程的工艺制度。
4.1.1粘度与温度关系由于结构特性的不同，因而玻璃熔体与晶体的粘度随温度的变化有显著的差别。
晶体在高于熔点时，粘度变化很小，当到达凝固点时，由于熔融态转变成晶态的缘故，粘度呈直线上升。
玻璃的粘度则随温度下降而增大。
从玻璃液到固态玻璃的转变，粘度是连续变化的，其间没有数值上的突变。
4性能如前所述，玻璃是一种具有无规则结构的非晶态固体，或称玻璃态物质，从热力学观点出发，它是一种亚稳态，较之晶态具有较高的内能，在一定条件下可转变为结晶态（多晶体）。
对玻璃控制晶化而制得的微晶玻璃具有突破的力学、热学及电学性能。
材料的外在性能取决于它的内在结构。
微晶玻璃也不例外，微晶玻璃的结构取决于晶相和玻璃相的组成、晶体的种类、晶粒的尺寸的大小、晶相的多少以及残留玻璃相的种类及数量。
值得注意的是这种残留玻璃相的组成，通常和它的母体玻璃组成并不一样，因为它缺少了那些参与晶相形成所需的氧化物。
微晶玻璃结构的一个显著特征是拥有极细的晶粒尺寸和致密的结构，并且晶相是均匀分布和杂乱取向的。
可以说微晶玻璃具有几乎是理想的多晶固体结构。
其中晶相和残留玻璃相的比例可以有很大不同，当晶相的体积分数较小时，微晶玻璃为含孤立晶体的连续玻璃基体结构，此时玻璃相的性质将强烈地影响微晶玻璃的性质；当晶相的体积分数与玻璃相大致相等时，就会形成网络结构；当晶相的体积分数较大时，玻璃即在相邻晶体间形成薄膜层，这时微晶玻璃的性质主要取决于主晶相的物理化学性质。
因此微晶玻璃性能既取决于晶相和玻璃相的化学组成、形貌以及其相界面的性质，又取决于它们的晶化工艺。
因为晶体的种类由原始玻璃组成决定，而晶化工艺亦即热处理制度却在很大程度上影响着析出晶体的数量和晶粒尺寸的大小。
①主晶相的种类不同主晶相的微晶玻璃，其性能差别很大。
如主晶相为堇青石（2Mg O·2Al2O3·5SiO2）的微晶玻璃具有优良的介电性、热稳定性和抗热震性以及高强度和绝缘性；主晶相为β－石英固溶体的微晶玻璃具有热膨胀系数低和透明及半透明性能；主晶相为霞石（NaAlSiO4）的微晶玻璃具有高的热膨胀系数，在其表面喷涂低膨胀微晶玻璃釉料后，可以作为强化材料。
通过选取不同的原始玻璃组成及热处理制度，可以得到不同的主晶相，得到不同性能的微晶玻璃，满足不同的需要。
第四章非晶态结构与性质4-1名词解释熔体与玻璃体分化（解聚）与缩聚网络形成体网络中间体网络改变体桥与非桥氧硼反常现象单键强度晶子学说与无规则网络学说4-2试简述硅酸盐熔体聚合物结构形成的过程和结构特点。
4-3试用实验方法鉴别晶体SiO2、SiO2玻璃、硅胶和SiO2熔体。
它们的结构有什么不同？4-4 试述石英晶体、石英熔体、Na2O·2SiO2熔体结构和性质上的区别。
4-5影响熔体粘度的因素有哪些？试分析一价碱金属氧化物降低硅酸盐熔体粘度的原因。
4-6熔体粘度在727℃时是107Pa·s，在1156℃时是103 Pa·s，在什么温度下它是106 Pa·s？（用lnη＝A＋B/T解之）4-7 SiO2熔体的粘度在1000℃时为1014 Pa·s，在1400℃时为107 Pa·s。
SiO2玻璃粘滞流动的活化能是多少？上述数据为恒压下取得，若在恒容下获得，你认为活化能会改变吗？为什么？4-8一种熔体在1300℃的粘度是310 Pa·s，在800℃是107 Pa·s，在1050℃时其粘度为多少？在此温度下急冷能否形成玻璃？4-9试用logη＝A＋B/（T－T0）方程式，绘出下列两种熔体在1350~500℃间的粘度曲线（logη~1/T）。
两种熔体常数如下：4-10派来克斯（Pyrex）玻璃的粘度在1400℃时是109 Pa·s，在840℃是1013Pa·s。
请回答：（1）粘性流动活化能是多少？（2）为了易于成形，玻璃达到105Pa·s的粘度时约要多高的温度？4-11一种玻璃的工作范围是870℃（η＝106Pa·s）至1300℃（η＝102.5Pa·s），估计它的退火点（η＝1012Pa·s）？4-12一种用于密封照明灯的硼硅酸盐玻璃，它的退火点是544℃，软化点是780℃。
第四章非晶态结构与性质4-1名词解释熔体与玻璃体分化（解聚）与缩聚网络形成体网络中间体网络改变体桥与非桥氧硼反常现象单键强度晶子学说与无规则网络学说4-2试简述硅酸盐熔体聚合物结构形成的过程和结构特点。
4-3试用实验方法鉴别晶体SiO2、SiO2玻璃、硅胶和SiO2熔体。
它们的结构有什么不同？4-4 试述石英晶体、石英熔体、Na2O·2SiO2熔体结构和性质上的区别。
4-5影响熔体粘度的因素有哪些？试分析一价碱金属氧化物降低硅酸盐熔体粘度的原因。
4-6熔体粘度在727℃时是107Pa·s，在1156℃时是103 Pa·s，在什么温度下它是106 Pa·s？（用lnη＝A＋B/T解之）4-7 SiO2熔体的粘度在1000℃时为1014 Pa·s，在1400℃时为107 Pa·s。
SiO2玻璃粘滞流动的活化能是多少？上述数据为恒压下取得，若在恒容下获得，你认为活化能会改变吗？为什么？4-8一种熔体在1300℃的粘度是310 Pa·s，在800℃是107 Pa·s，在1050℃时其粘度为多少？在此温度下急冷能否形成玻璃？4-9试用logη＝A＋B/（T－T0）方程式，绘出下列两种熔体在1350~500℃间的粘度曲线（logη~1/T）。
两种熔体常数如下：4-10派来克斯（Pyrex）玻璃的粘度在1400℃时是109 Pa·s，在840℃是1013Pa·s。
请回答：（1）粘性流动活化能是多少？（2）为了易于成形，玻璃达到105Pa·s的粘度时约要多高的温度？4-11一种玻璃的工作范围是870℃（η＝106Pa·s）至1300℃（η＝102.5Pa·s），估计它的退火点（η＝1012Pa·s）？4-12一种用于密封照明灯的硼硅酸盐玻璃，它的退火点是544℃，软化点是780℃。
