膨胀珍珠岩保温砂浆与玻化微珠保温砂浆的关系
- 格式:pptx
- 大小:71.75 KB
- 文档页数:8
什么是微晶轻骨料微晶轻骨料与膨胀珍珠岩和玻化微珠的区别一、膨胀珍珠岩膨胀珍珠岩为一种外型极不规那么,表面有着许多孔洞、裂缝、凹凸不平和表面不相连贯的粒状产品(见图一)本文选择的图片考虑到对比的效果故选用了其中的圆球形。
正是由于膨胀珍珠岩的上述结构特征,导致了它易碎(膨胀珍珠岩材料自身的简压强较低和其制成品的抗压强度及拉伸粘结强度较低)或密度稳定性能差(受挤压后颗粒破碎、粉化而导致体积变化)的弊端, 同时,由于膨胀珍珠岩特殊的多孔结构,所以它的吸水率相当惊人,在水中浸泡2h后,其自然吸水率可达自身重量的500多倍。
(图一)膨胀珍珠岩颗粒二、玻化微珠玻化微珠外型比较规那么,呈微球形,颗粒有着连续和比较平滑的表面,孔隙封闭,无裂纹和凹凸棱角之处(见图二)。
显微镜下观察,每一颗粒都有着完整的玻化外壳,而内部基本为透明的空心结构。
不仅提高了强度,降低了吸水率,而且优化了其堆积密度和导热系数等性能。
(注:摘录于X永明“重新认识膨胀珍珠岩保温砂浆”一文)玻化微珠的吸水率一般在50%-80%。
(图二)玻化微珠颗粒三、微晶轻骨料微晶轻骨料是一种经特殊加工的火山岩矿物,外观为白色细粒(见图三)。
粒子内部具有蜂巢状均匀小孔穴结构(见图四:电子显微镜放大的粒子内部蜂巢状结构)。
它是经过特殊处理而得的球状物, 同时由于它的球状内部又有中空网络状(蜂巢状)结构,在各个方向上都有支撑, 它虽然中空, 但强度甚佳,具备了许多优越的物理力学性能。
所以用微晶轻骨料配制的微晶无机保温砂浆的强度要比膨胀珍珠岩保温砂浆、玻化微珠保温砂浆的强度要高许多。
均匀密布在保温砂浆中的特殊火山岩矿物粒子,由于内部具有蜂巢状孔穴结构,在自然界冷热和干湿变化下,利用自身蜂巢孔穴(网状)的微量弹性功能,调整变形、释放应力,减少了砂浆的微裂现象。
(图三)微晶轻骨料外观(图四)微晶轻骨料内部蜂巢状结构微晶轻骨料几乎不吸水,但根据应用的具体要求可以专门加工生产具有一定吸水率的轻骨料产品,比方说,可以在以水泥为胶凝材料的制品中加入有一定吸水率的微晶轻骨料,让它在水泥制品固化后再缓慢的析出水份,从而由内而外的完善水泥的水化作用,进一步提高产品的综合性能。
1. 工程做法(2012331设计变更):基层界面砂浆T 30mm 厚无机保温砂浆,保温砂浆分两遍成活, 第一遍厚度15~20mm 24小时后抹第二遍保温砂浆达到设计厚度T 5mm 厚抗裂砂浆复合耐碱玻纤网格布 一层(用于首层时抗裂砂浆复合耐碱玻纤网格布二层弹性底涂、柔性耐水腻子T 外墙涂料2. 做保温部位:按设计图纸及变更要求的所有部位,包括门窗洞口四侧面,悬挑板的上下、端部等。
3. 材料产品要求3.1保温层:膨胀珍珠岩采用成品保温砂浆胶粉,保温系统采用的砂浆均应为单组分砂浆,现场不得添 加除水以外的其他材料。
具有产品出厂合格证、材质检验报告书并加盖厂家印章。
3.2 检测项目及性能符合安徽省地方标准 DB34/T1279 — 2010《无机保温砂浆墙体保温系统》,同时满足 以下标准要求:《安徽省居住建筑节能设计标准(夏热冬冷地区) 》(DB34/T754-2007 ),玻化微珠保温砂 浆物理性能达到 GB/T26000-2010《膨胀玻化微珠保温隔热砂浆》及JG/T283-2010《膨胀玻化微珠轻质砂 浆》标准中各项指标,其中燃烧性能达到国家 A 级标准,燃烧性能等级依据GB8624-2006《建筑材料及 制品燃烧性能分级》。
3.3中华人民共和国公安部关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知公消[2011]65号要求执行《民用建筑外保温系统及外墙装饰防火暂行规定》 (公通字[2009]46号)第二条规 定,民用建筑外保温材料采用燃烧性能为 A 级的材料。
3.4保温系统、界面砂浆、保温砂浆、玻纤网格布、抗裂砂浆等均需要提供型式检验报告,保温系统、实体检测、界面砂浆、保温砂浆、玻纤网格布、抗裂砂浆按《建筑节能工程施工质量验收规范》 GB50411-2007 标准现场见证取样进行性能复试,其中保温砂浆要进行燃烧性能复试。
3.5复试检查数量:依据GB50411-2007规定,同一厂家同一品种的产品, 当单位工程建筑面积在 20000 平方米以下时各抽查不少于 3次;当单位工程建筑面积在 20000平方米以上时各抽查不少于 6次。

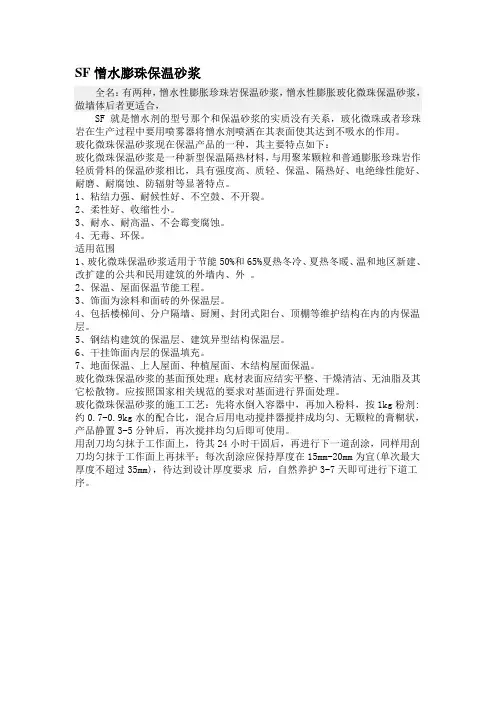

SF憎水膨珠保温砂浆全名:有两种,憎水性膨胀珍珠岩保温砂浆,憎水性膨胀玻化微珠保温砂浆,做墙体后者更适合,SF就是憎水剂的型号那个和保温砂浆的实质没有关系,玻化微珠或者珍珠岩在生产过程中要用喷雾器将憎水剂喷洒在其表面使其达到不吸水的作用。
玻化微珠保温砂浆现在保温产品的一种,其主要特点如下:玻化微珠保温砂浆是一种新型保温隔热材料,与用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的保温砂浆相比,具有强度高、质轻、保温、隔热好、电绝缘性能好、耐磨、耐腐蚀、防辐射等显著特点。
1、粘结力强、耐候性好、不空鼓、不开裂。
2、柔性好、收缩性小。
3、耐水、耐高温、不会霉变腐蚀。
4、无毒、环保。
适用范围1、玻化微珠保温砂浆适用于节能50%和65%夏热冬冷、夏热冬暖、温和地区新建、改扩建的公共和民用建筑的外墙内、外。
2、保温、屋面保温节能工程。
3、饰面为涂料和面砖的外保温层。
4、包括楼梯间、分户隔墙、厨厕、封闭式阳台、顶棚等维护结构在内的内保温层。
5、钢结构建筑的保温层、建筑异型结构保温层。
6、干挂饰面内层的保温填充。
7、地面保温、上人屋面、种植屋面、木结构屋面保温。
玻化微珠保温砂浆的基面预处理:底材表面应结实平整、干燥清洁、无油脂及其它松散物。
应按照国家相关规范的要求对基面进行界面处理。
玻化微珠保温砂浆的施工工艺:先将水倒入容器中,再加入粉料,按1kg粉剂:约0.7-0.9kg水的配合比,混合后用电动搅拌器搅拌成均匀、无颗粒的膏糊状,产品静置3-5分钟后,再次搅拌均匀后即可使用。
用刮刀均匀抹于工作面上,待其24小时干固后,再进行下一道刮涂,同样用刮刀均匀抹于工作面上再抹平;每次刮涂应保持厚度在15mm-20mm为宜(单次最大厚度不超过35mm),待达到设计厚度要求后,自然养护3-7天即可进行下道工序。

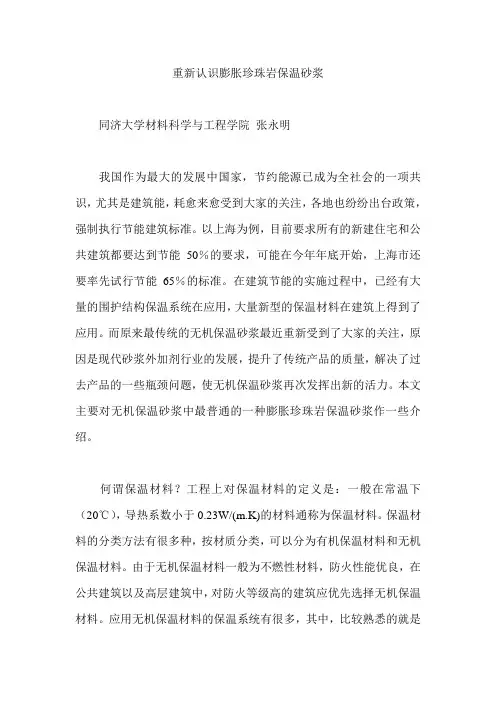

重新认识膨胀珍珠岩保温砂浆同济大学材料科学与工程学院张永明我国作为最大的发展中国家,节约能源已成为全社会的一项共识,尤其是建筑能,耗愈来愈受到大家的关注,各地也纷纷出台政策,强制执行节能建筑标准。
以上海为例,目前要求所有的新建住宅和公共建筑都要达到节能50%的要求,可能在今年年底开始,上海市还要率先试行节能65%的标准。
在建筑节能的实施过程中,已经有大量的围护结构保温系统在应用,大量新型的保温材料在建筑上得到了应用。
而原来最传统的无机保温砂浆最近重新受到了大家的关注,原因是现代砂浆外加剂行业的发展,提升了传统产品的质量,解决了过去产品的一些瓶颈问题,使无机保温砂浆再次发挥出新的活力。
本文主要对无机保温砂浆中最普通的一种膨胀珍珠岩保温砂浆作一些介绍。
何谓保温材料?工程上对保温材料的定义是:一般在常温下(20℃),导热系数小于0.23W/(m.K)的材料通称为保温材料。
保温材料的分类方法有很多种,按材质分类,可以分为有机保温材料和无机保温材料。
由于无机保温材料一般为不燃性材料,防火性能优良,在公共建筑以及高层建筑中,对防火等级高的建筑应优先选择无机保温材料。
应用无机保温材料的保温系统有很多,其中,比较熟悉的就是无机保温砂浆。
水泥膨胀珍珠岩保温砂浆是无机保温砂浆中较为普通的一种,可以说是一个传统材料甚至是被国家列入淘汰类的落后的材料。
在400kg/m3容重时,水泥膨胀珍珠岩的导热系数为0.16W/(m.K)。
在过去的一些工厂高温养护池的围护结构保温中被大量采用,在北方地区的屋面保温中应用也非常广泛。
但是,由于水泥膨胀珍珠岩砂浆的强度增长较慢,一般在工厂采用蒸气养护,以制品形式供应给建筑工地。
当然传统水泥膨胀珍珠岩的吸水率高、流动性差、强度低,它的应用也受到了极大的限制,因为保温材料一旦吸水后其保温性能就大大降低,并且力学性能也变差,前几年被建设部列为淘汰类产品。
而同样的膨胀珍珠岩原料,经过现代加工技术后,完全变成了一种新的材料,可以克服其吸水率过高又不牺牲其多孔特性,我们称为闭孔珍珠岩。
一、膨胀珍珠岩:从矿山开采后的矿石通过机械破碎、振动式筛分加工成具有一定粒度级配的矿砂,膨胀厂根据不同用途进行选购。
珍珠岩原料矿砂的含水量一般为4-6%,由于含水量过高,经高温加热后,水分的急速挥发会造成珍珠岩的炸裂。
所以,应首先将珍珠岩的无效水含量在膨胀前去除掉,使其保留正常膨胀所需的水分(即有效水分)。
经过国内外实验室和生产厂的大量试验总结,膨胀珍珠岩的有效含水量在2.2-2.4%之间时,膨胀后的效果最佳,膨胀倍数最大(即松散密度最低)。
因此,膨胀珍珠岩的生产过程应包括预热、膨胀两个关键工序。
⑴预热:根据产地、粒度大小的不同,珍珠岩矿砂在250-400℃的温度环境下预热2-8分钟后,预热脱干含水率将达到膨胀要求。
⑵膨胀:经预热后的矿砂,经投料装置均匀洒向温度保持在900-1200℃高温的火焰上,矿砂将被急剧加热并迅速膨胀至原来体积的10-30倍,膨胀后的珍珠岩颗粒呈白色或浅灰色,内部含有蜂窝状结构,松散密度一般为40-80Kg/m3。
⑶膨胀后的珍珠岩随着高温气体经旋风分离器进行料器分离后进入集料仓,含有少量微尘的高温气体经袋式除尘装置除尘后排到大气中。
条件较差的工厂则不设立专门的除尘装置,而是将高温气体直接排出。
二、珍珠岩是什么?第一、“珍珠岩”一词中“岩”代表了岩石的意思,也就是说珍珠岩是一种石头。
第二,珍珠岩是一种保温材料,并且是一种无机保温材料。
第三,珍珠岩长得像泡沫颗粒但不是泡沫颗粒,珍珠岩颗粒脆性,已破损;泡沫颗粒有弹性,压扁了也不会碎。
第四,珍珠岩不燃,烧不着火。
第五,珍珠岩是绿色环保可重复利用,可回归自然,不污染环境。
三、玻化微珠也是珍珠岩是真的吗?下面我就和大家分析一下珍珠岩和玻化微珠的关系:1,珍珠岩产品包括:膨胀珍珠岩、玻化微珠,珍珠岩分为闭孔珍珠岩和开孔珍珠岩,其中闭孔珍珠岩书面语成为玻化微珠。
2,珍珠岩和玻化微珠化学性质一样。
3,珍珠岩产品分类比较广泛,珍珠岩包括膨胀珍珠岩、玻化微珠、珠光砂等。

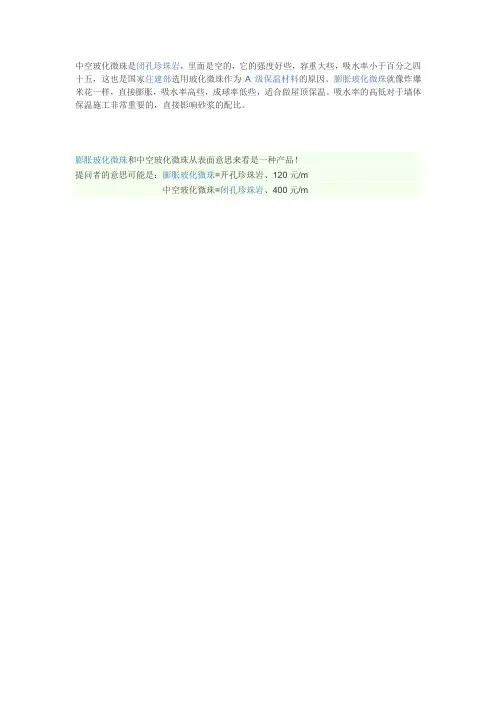

中空玻化微珠是闭孔珍珠岩,里面是空的,它的强度好些,容重大些,吸水率小于百分之四十五,这也是国家住建部选用玻化微珠作为A级保温材料的原因。
膨胀玻化微珠就像炸爆米花一样,直接膨胀,吸水率高些,成球率低些,适合做屋顶保温。
吸水率的高低对于墙体保温施工非常重要的,直接影响砂浆的配比。
膨胀玻化微珠和中空玻化微珠从表面意思来看是一种产品!
提问者的意思可能是:膨胀玻化微珠=开孔珍珠岩、120元/m³
中空玻化微珠=闭孔珍珠岩、400元/m³。

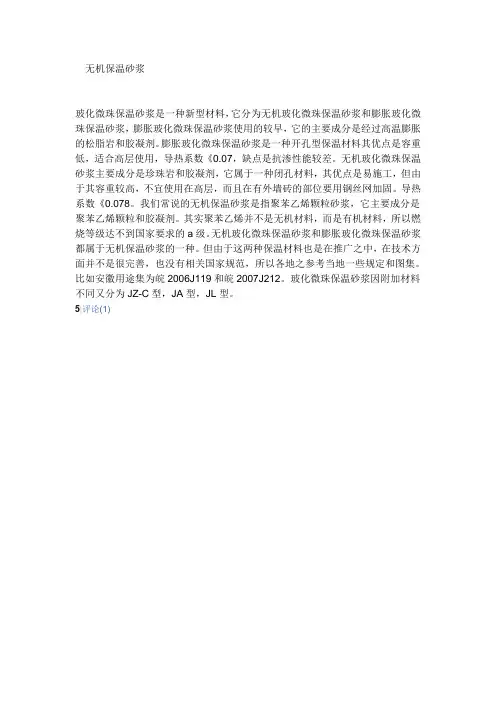

无机保温砂浆
玻化微珠保温砂浆是一种新型材料,它分为无机玻化微珠保温砂浆和膨胀玻化微珠保温砂浆,膨胀玻化微珠保温砂浆使用的较早,它的主要成分是经过高温膨胀的松脂岩和胶凝剂。
膨胀玻化微珠保温砂浆是一种开孔型保温材料其优点是容重低,适合高层使用,导热系数《0.07,缺点是抗渗性能较差。
无机玻化微珠保温砂浆主要成分是珍珠岩和胶凝剂,它属于一种闭孔材料,其优点是易施工,但由于其容重较高,不宜使用在高层,而且在有外墙砖的部位要用钢丝网加固。
导热系数《0.078。
我们常说的无机保温砂浆是指聚苯乙烯颗粒砂浆,它主要成分是聚苯乙烯颗粒和胶凝剂。
其实聚苯乙烯并不是无机材料,而是有机材料,所以燃烧等级达不到国家要求的a级。
无机玻化微珠保温砂浆和膨胀玻化微珠保温砂浆都属于无机保温砂浆的一种。
但由于这两种保温材料也是在推广之中,在技术方面并不是很完善,也没有相关国家规范,所以各地之参考当地一些规定和图集。
比如安徽用途集为皖2006J119和皖2007J212。
玻化微珠保温砂浆因附加材料不同又分为JZ-C型,JA型,JL型。
5|评论(1)。
一、图纸设计:本工程设计采用(单组份)无机膨胀玻化微珠外墙外保温和外墙内保温系统,1#、2#楼内墙设计20mm厚无机保温砂浆---5mm厚聚合物抹面抗裂砂浆--厨卫间钢丝网(其他采用耐碱网格布)、4#、6#、9#、10#楼内墙设计为15mm厚无机保温砂浆;外墙设计为30厚无机保温砂浆--5厚聚合物抹面抗裂砂浆---耐碱网格布一道---锚栓加强。
二、规范及做法:本工程外墙保温构造参见《外墙外保温建筑构造》10J121、07J212《JA膨胀玻化微珠无机保温砂浆外墙保温系统》、合肥市工程建设技术标准DBHJ/T001-2011《无机保温砂浆墙体保温系统应用技术导则》。
1. 工程做法:基层界面砂浆→30mm厚无机保温砂浆,保温砂浆分两遍成活,第一遍厚度15~20mm,24小时后抹第二遍保温砂浆达到设计厚度→5mm厚抗裂砂浆复合耐碱玻纤网格布一层(用于首层时抗裂砂浆复合耐碱玻纤网格布二层)→弹性底涂、柔性耐水腻子→外墙涂料2. 做保温部位:按设计图纸及变更要求的所有部位,包括门窗洞口四侧面,悬挑板的上下、端部等。
3. 材料产品要求3.1 保温层:无机膨胀玻化微珠保温,保温系统采用的砂浆均应为单组分砂浆,现场不得添加除水以外的其他材料。
具有产品出厂合格证、材质检验报告书并加盖厂家印章。
3.2 保温系统、界面砂浆、保温砂浆、玻纤网格布、抗裂砂浆等均需要提供型式检验报告,保温系统、实体检测、界面砂浆、保温砂浆、玻纤网格布、抗裂砂浆按合肥市工程建设技术标准DBHJ/T001-2011《无机保温砂浆墙体保温系统应用技术导则》现场见证取样进行性能复试,其中保温砂浆要进行燃烧性能复试。
4. 主要机具4.1 常用工具为砂浆搅拌机、抄灰板、铁抹子、木抹子、靠尺、托线板、线坠、水平尺、钢卷尺、墨斗等。
5. 作业条件5.1 外墙抹灰经有关质量部门验收合格。
工种之间己办好交接手续。
5.2 水源、电源、机械设备、施工人员准备到位。
(膨胀)玻化微珠保温砂浆产品简介◊隔热性能优异◊隔音效果好,可以单独作为隔音板使用◊防火性好:材料燃烧性为A级,可耐1000摄氏度以下高温,弥补了现有有机类保温材料易燃高温产生毒害气体的缺陷,是楼梯间,消防通道等内保温首选产品。
◊耐水性好、干缩率小◊静压剪切力强◊触变、和易性好◊耐冻融性能好、性能稳定耐久◊抗风压性能好◊品质稳定:巨能兴业玻化微珠保温砂浆采用工业化生产,对原材料进行优化配比,严格控制,从根本上确保材性的一致性、稳定性及可靠性。
施工厚度易控制、施工适应性强、效率高。
早强快干,工艺简单,施工周期大大缩短。
◊施工成本低:本系统直接施工于干状基层上,找平层和保温层合二为一,大大降低了施工成本。
◊整体性好:保温系统与基层全面粘接,形成连续的无空腔整体,保证保温层牢固安全,现场施工可以随意造型,特别使用于异形部位和倒立天棚面。
◊绿色环保:新型无机材料、无毒无害,无辐射,是一种真正的绿色环保建材,在创造价值的同时,净化了环境,具有极佳的社会效益。
◊寿命更长:因具有优良的防火、吸音、透气、耐水、耐冰融性能,其耐候性能够达到70年,确保保温系统与基层墙体具有同等寿命。
2.适用范围饰面为涂料或面砖的外保温层;大模内置舒乐板体系的外抹灰。
● 楼梯间、分户隔墙、厨厕、封闭式阳台、顶棚等围护结构在内的内保温层;● 钢结构建筑的保温层;● 建筑异形结构保温层;● 干挂石材内层的保温填充;● 地面保温;地采暖保温。
● 上人屋面、种植屋面、木结构屋面保温3.产品性能● 干表观密度(kg/m3)≤300● 导热系数(W/m•K)≤0.065● 湿表观密度(kg/m3)≤680● 线性收缩率(%)≤0.3● 抗压强度(MPa)≥0.30● 抗拉强度(MPa)≥0.15● 粘结强度(MPa)≥0.1● 软化系数≥0.60● 凝结时间初凝≥1.0● 终凝≤2.0● 蓄热系数(w/㎡.k)≥0.94.施工工艺◊将需要保温的墙体清扫干净。

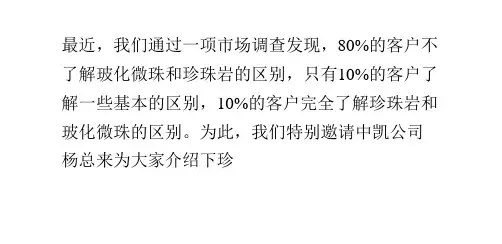

膨胀珍珠岩与玻化微珠、闭孔珍珠岩的区别膨胀珍珠岩与玻化微珠、闭孔珍珠岩的区别,鉴于该问题的普遍性,我觉得有必要给大家仔细说说这些产品的区别:1、概念的区别:单纯按名词解释的广义度来看:膨胀珍珠岩>闭孔珍珠岩>玻化微珠,理论上,所有珍珠岩矿砂经过高温膨胀后都叫膨胀珍珠岩;膨胀珍珠岩中,表面封闭,内部中空的球形又叫闭孔珍珠岩;闭孔珍珠岩中,颗粒大小在30-50目左右的叫做玻化微珠,以上是科学的定义,但是实际上其真实内涵已经缩小了,我们通常所说的膨胀珍珠岩是开孔的,闭孔珍珠岩和玻化微珠是一个东西,都是闭孔的。
2、加工工艺的区别:玻化微珠和闭孔珍珠岩是电炉生产,厂家的报告上都是90%多,吸水率20%以下,加热温度1000度左右。
每天产量30-40吨,玻化微珠产品是从上向下滑落分层加热,各层温度控制精确,保证表面玻化。
膨胀珍珠岩是煤气发生炉生产出来的,加热温度1500度左右,产量每天60-90吨。
膨胀珍珠岩产品当浮力超过自身重力时,膨胀的矿砂颗粒开始随炽热气流上升,并继续受热、膨胀。
膨胀珍珠岩颗粒随热风达到窑顶后受到引风机引导转向引入水冷水平分离器和旋风分离器,完成产品定型分离。
3、成品应用的区别:本质上来说膨胀珍珠岩的导热系数较玻化微珠及闭孔珍珠岩要低,保温效果要好,为什么膨胀珍珠岩还比较便宜?这是因为吸水率的问题了,膨胀珍珠岩由于吸水率较高,吸水后导热系数较高。
所以膨胀珍珠岩要用到外墙保温必须进行改性处理,一般采用有机硅改性的办法做成憎水膨胀珍珠岩,把吸水率问题解决了,本人认为还是膨胀珍珠岩的保温效果要好。
4、珍珠岩价格的不同:闭孔珍珠岩及玻化微珠按吨卖,膨胀珍珠岩按包卖。
以上是个人的经验总结,希望能对购买本公司该类产品的客户有一定的帮助。
玻璃微珠与膨胀珍珠岩对比我国膨胀珍珠岩的年产量已超过400万立方米,占我国保温材料年产量的5%左右,是国内使用最为广泛的一类轻质保温材料。
尽管膨胀珍珠岩被广泛应用于各个领域,是一个方兴未艾的产业,但因自身质量缺陷,易产生严重的质量通病。
如使用珍珠岩做的隔音层、保温层、隔热层普遍出现裂纹、空鼓等现象,整体性能差。
鉴于膨胀珍珠岩应用的普遍性和性能上出现的种种缺陷,现将可以替代膨胀珍珠岩的新型轻质材料Poraver玻璃微珠与其进行对比。
原材料对比膨胀珍珠岩作为天然矿产的一种,属于不可再生资源。
Poraver玻璃微珠原料来源于回收再利用的日用玻璃,更加环保,取材更加方便。
表观状态和物理性能对比膨胀珍珠岩为不规则白色或乳白色颗粒,表面粗糙、开孔,吸水率高达300%。
正因为表面多孔,在使用砌筑砂浆和抹灰材料中搅拌时,水分会带着胶凝材料浸入膨胀珍珠岩的空心结构,填充空腔,使材料干燥后失去保温效果。
Poraver玻璃微珠为白色表面光滑的球形颗粒,由于内部的孔洞为封闭孔洞,吸水率在40%以下。
内部结构对比膨胀珍珠岩是珍珠岩矿砂经破碎、烘干、高温烘烧而成的一种轻质多孔保温材料,表面粗糙,内部空洞呈蜂窝状结构。
即使是闭孔膨胀珍珠岩,内部仍然是保持蜂窝状结构不变。
一旦整体被破坏,表面的封闭状态不复存在,仍然有很高吸水率。
Poraver 玻璃微珠虽然表面是粗糙的,但是内部的孔洞是密封的,即使颗粒有破碎,仍有封闭空洞,可以阻止过多水分渗入。
与水泥浆料的和易性对比由于膨胀珍珠岩与Poraver玻璃微珠的表面均为粗糙带孔,所以易被水泥浆料包裹。
试验表明,保温砂浆中膨胀珍珠岩的掺量越多,密度反而增大。
这是因为膨胀珍珠岩本身易碎,掺量越多,在搅拌过程中由于挤压就越容易破碎,对保温浆料的性能影响更大。
一旦延长搅拌时间,破碎的珍珠岩会释放出本身吸附进去的水分,使浆体离析,破坏湿砂浆体系的原有性能。
Poraver 玻璃微珠球形颗粒强度高,在搅拌过程中不易破碎,可以通过机械搅拌充分与胶凝材料混合,并且吸附水分,保证在较高的水灰比条件下湿砂浆有良好施工性。
