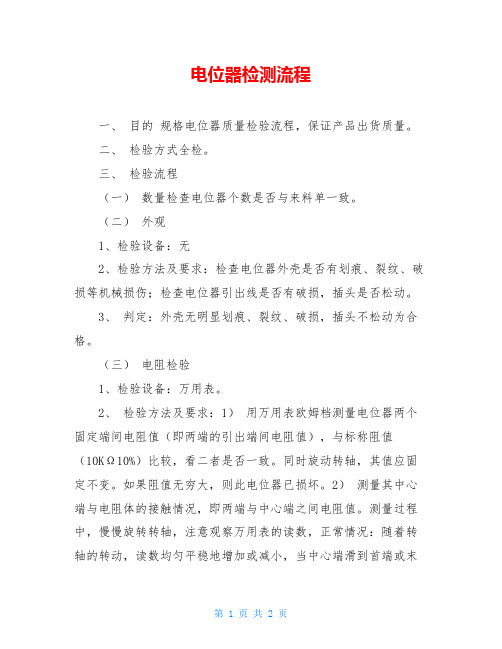

电位器检测流程一、目的规格电位器质量检验流程，保证产品出货质量。
二、检验方式全检。
三、检验流程（一）数量检查电位器个数是否与来料单一致。
（二）外观1、检验设备：无2、检验方法及要求：检查电位器外壳是否有划痕、裂纹、破损等机械损伤；检查电位器引出线是否有破损，插头是否松动。
3、判定：外壳无明显划痕、裂纹、破损，插头不松动为合格。
（三）电阻检验1、检验设备：万用表。
2、检验方法及要求：1）用万用表欧姆档测量电位器两个固定端间电阻值（即两端的引出端间电阻值），与标称阻值（10KΩ10%）比较，看二者是否一致。
同时旋动转轴，其值应固定不变。
如果阻值无穷大，则此电位器已损坏。
2）测量其中心端与电阻体的接触情况，即两端与中心端之间电阻值。
测量过程中，慢慢旋转转轴，注意观察万用表的读数，正常情况：随着转轴的转动，读数均匀平稳地增加或减小，当中心端滑到首端或末端，电阻值为0或标称阻值。
若出现跳动、跌落或不通等现象，说明活动触点有接触不良的故障。
3、判定：转轴旋转时有平滑感；两端电阻值达到标称阻值；电位器的滑动阻值随转轴旋转而变化，最大阻值达到标称阻值，最小阻值达到零阻值，判定为合格。
（四）性能测试1、检验设备：24V直流电源、推进器2、检验方法及要求：推进器放入水槽中，将电位器与推进器连接，开启电源开关，反复缓慢旋转电位器转轴，观察推进器是否均匀变速，电位器转轴旋至两端时，推进器是否停止或转速最大。
3、判定：旋转电位器转轴，推进器均匀变速，电位器转轴旋至两端时，推进器停止或转速最大，判定为合格。
四、注意事项性能测试时，每次测试完一个电位器，必须关掉测试电源之后再进行更换。
产品名称：产品型号：送检数量：测试数量：送检日期：测试日期：检验依据：《电位器质量检验标准及流程》样品编号外观两端阻值滑动阻值性能测试测试结果备注检验：________审核：________核准：________。
媒体编号旧底图号底图总号日期署名进货检验规范第一册共22 张扬州宝军系统工程二○一三年六月格式（ 9）幅面：A4目录一、范⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3二、引用准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3三、要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3四、元器件指⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 31 阻器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32 位器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 一般容器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 解容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 固定衰减器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 晶体二极管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 晶体三极管⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 开关⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 指示灯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 信号灯座及保盒⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 接器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 流机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14 LC 系列波器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15 隔绝器、形器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16 源波器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17 源器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯18 三端⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 数字集成路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20 运算放大器、比器、基路等⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 ZBP-5 系列晶振⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22 衰减器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯媒体编号旧底图号标志数目改正单号署名日期底图总号拟制审核日期署名范第 2 张共 22 张阶段标志标准化批准媒体编号旧底图号底图总号日期署名一、范围本查验指导书规定了本厂生产的军品及其相关装备所用的电子元器件的入厂查验方法，合用于上述电子器件的入厂查验。
电位器检验作业指导一、任务背景电位器是一种常见的电子元件，用于调节电路中的电压或者电流。
为了确保电位器的质量和性能符合要求，需要进行检验。
本文将介绍电位器检验的作业指导，包括检验前的准备工作、检验项目和方法，以及检验结果的记录和处理。
二、检验前的准备工作1. 确认检验设备和工具的完好性：检验电位器需要使用万用表、电压源等设备，确保这些设备和工具在正常工作状态下。
2. 准备检验样品：从生产线上取得一定数量的电位器作为样品，确保样品的代表性。
3. 进行环境检查：检验室应保持干燥、洁净，避免灰尘和杂质对检验结果的影响。
三、检验项目和方法1. 外观检验：- 检查电位器外壳是否完整，无裂纹或者变形。
- 检查电位器标识是否清晰可辨，无含糊或者脱落。
- 检查电位器端子是否焊接坚固，无松动或者断裂。
2. 电阻值检验：- 使用万用表测量电位器的电阻值。
- 根据产品规格书或者标准要求，判断电位器的电阻值是否在允许范围内。
3. 转动力检验：- 通过手动转动电位器旋钮，检查旋钮的转动力是否平稳，无卡滞或者过松现象。
- 根据产品规格书或者标准要求，判断旋钮的转动力是否符合要求。
4. 游动性检验：- 将电位器旋钮旋转到不同位置，使用万用表测量电位器输出信号的变化。
- 根据产品规格书或者标准要求，判断电位器的游动性是否在允许范围内。
5. 耐压测试：- 使用电压源连接电位器的两个端子，施加一定电压。
- 根据产品规格书或者标准要求，判断电位器是否能够承受所施加的电压，无击穿或者漏电现象。
四、检验结果的记录和处理1. 检验结果的记录：将每一个样品的检验结果记录在检验记录表中，包括外观检验、电阻值、转动力、游动性和耐压测试结果。
2. 检验结果的处理：- 如果样品的检验结果符合要求，则将其归类为合格品。
- 如果样品的检验结果不符合要求，则将其归类为不合格品，并进行进一步分析和处理。
3. 不合格品的处理：- 对于不合格品，可以进行返工修复，然后重新进行检验。
电阻1. 目的为了确保供货商交货质量符合公司设计质量规格要求,并降低制程产品质量不良率;则制定此检验标准作为进料检验质量判定基准,以确保出货质量满足客户需求。
2. 使用范围本进货检验质量判定基准适用于公司所有外购生产用的碳膜电阻(CF),金属膜电阻(MF),金属氧化膜电阻(MOF),金属玻璃釉电阻,网络电阻,可变电阻又名电位器,光敏电阻,压敏电阻,热敏电阻(PTC/NTC),功率电阻(RW)等之检验。
3. 抽样方案3.1 进货抽验标准依据:一般依GB/T2828 II 正常一次抽样计划.3.2 抽样方法:一般采用随机抽样.3.3 接收品质水准 AQL 值:CRI=0 MAJ=0.4 MIN=0.653.4 抽验结果判定类别:允收<Acc> 拒收<Rej> 特采<Waive> 挑选<Sort> 退货<RTV>4. 缺点定义4.1 严重缺点(CRITICAL DEFECT,简写 CRI):不良缺陷,使产品在生产､运输或使用过程中可能出现危与人身财产安全之缺点,称为严重缺点.4.2 主要缺点(MAJOR DEFECT,简写 MAJ):不良缺陷,使产品失去全部或部分主要功能,或者相对严重影响的结构装配的不良,从而显著降低产品使用性的缺点,称为主要缺点.4.3 次要缺点(MINOR DEFECT,简写 MIN):不良缺陷,可以造成产品部分性能偏差或一般外观缺点,虽不影响产品性能,但会使产品价值降低的缺点,称为次要缺点.5. 检验依据5.1 承认书检验项目5.2 样品对照5.3 客户重点质量要求5.4 质量标准要求有质量体系认证证书；供货方出厂检验报告、合格证6. 检验条件6.1 在正常室内白色冷光瑩光灯管的照明条件(灯光强度为 100-300流明).6.2 将待测电源板置于执行检测者面前,目距约 18-24 英吋(约手臂长).6.3 应以兩种角度观察:正常方式,视线与待检件呈 45 度角以利光反射;垂直方式,视线与待检件垂直.6.4 检验员应配带静电手套作业.7.测试工量具与仪表TH2811D LCR数字电桥，游标卡尺，锡炉,测力计，浓度不低于95%的酒精8. 检验内容检验判定标准.电容1. 目的为了确保供货商交货质量符合公司设计质量规格要求,并降低制程产品质量不良率;则制定此检验标准作为进料检验质量判定基准,以确保出货质量满足客户需求。
电位器检验作业指导一、引言电位器是一种常见的电子元件，用于调节电路中的电压或者电流。
为了确保电位器的质量和性能符合要求，进行电位器检验是必要的。
本文将详细介绍电位器检验的步骤和标准，以确保电位器的质量和可靠性。
二、检验步骤1. 外观检验外观检验是首要步骤，通过外观检查可以初步判断电位器的创造质量。
检查电位器的外壳是否完整，表面是否有划痕或者变形，插脚是否齐全并无锈蚀等。
2. 尺寸检验尺寸检验是为了验证电位器的尺寸是否符合设计要求。
使用合适的测量工具，测量电位器的长度、宽度、高度和插脚间距等尺寸，并与设计要求进行比对。
3. 电气性能检验电气性能检验是电位器检验的核心步骤，包括静态电阻、线性度、温度系数和噪声等方面的检验。
a. 静态电阻检验静态电阻是指电位器在不进行调节时的电阻值。
使用万用表或者电阻测量仪测量电位器的静态电阻，并与设计要求进行比对。
静态电阻应在一定的误差范围内，以确保电位器的准确性和稳定性。
b. 线性度检验线性度是指电位器输出信号与输入信号之间的线性关系。
将电位器连接到适当的电路中，通过改变输入信号，测量输出信号的变化，并绘制成曲线图。
线性度应在一定的误差范围内，以确保电位器的可靠性和精度。
c. 温度系数检验温度系数是指电位器在不同温度下电阻值的变化率。
将电位器置于不同的温度环境中，测量其电阻值，并计算温度系数。
温度系数应在一定的误差范围内，以确保电位器在不同温度下的稳定性和一致性。
d. 噪声检验噪声是指电位器在工作过程中产生的杂散信号。
使用示波器或者噪声分析仪测量电位器的噪声水平，并与设计要求进行比对。
噪声应在一定的误差范围内，以确保电位器的信号质量和可靠性。
4. 包装检验包装检验是为了验证电位器的包装是否符合要求。
检查电位器的包装是否完整，标签是否清晰可读，防静电措施是否得当等。
三、检验标准电位器的检验标准可以根据不同的应用需求和行业标准进行制定。
以下是一些常见的电位器检验标准：1. 外观检验标准- 外壳完整，无划痕或者变形- 插脚齐全，无锈蚀2. 尺寸检验标准- 长度、宽度、高度和插脚间距符合设计要求3. 电气性能检验标准- 静态电阻误差范围：±5%- 线性度误差范围：±3%- 温度系数误差范围：±0.02%/℃- 噪声水平误差范围：≤-80dB4. 包装检验标准- 包装完整，标签清晰可读- 适当的防静电措施四、结论通过本文所述的电位器检验步骤和标准，可以确保电位器的质量和性能符合要求。
一、
目的
为确保公司之品质合乎本公司之规格需求，降低制程品质之不良率，特拟订本检验规范作为检验之标准依据，对零件、半成品之进料品质予以检验，以确保品质。
十九、范围
适用于我司各种环保或非环保电位器检验。
二十、品质责任
3.1检验标准如果更新，检验标准则按照新标准执行。
3.2 所有检验标准的确定以及更新需经品质部确认。
3.3本检验规范未涉及到的部分需经品质部确认后方可执行。
3.4此标准的解释权归品质部。
二十一、参考文件
4.1 抽样计划
4.2 环保样品承认书
4.3环保测试报告、使用环保材料保证书
4.4产品的监视和测量控制程序
五、检验计划
5.1 批之构成：以一次送验量为单位检查批
5.2 抽验计划：依MIL-STD-105E计数值抽样计划实施单次抽样
5.3 检验水准：一般检验水准采用Ⅱ级
5.4 AQL抽样标准：（Ⅱ级）
严重缺点：CR——0
主要缺点：MA——0.4
次要缺点：MI——1.0
六、定义
七、检验设备
7.1万用表，游标卡尺，测力计，恒温铬铁，浓度不低于95%的酒精。
八、检验标准
8.1目视电位器外观，颜色、是否和工程图纸相符。
8.2目视结构型号和工程图纸相符。
8.3用手旋转电位器有无摩擦、障碍。
8.4用工具测试其阻抗。
8.5用烙铁试验元件脚是否易上锡。
11.1将检验结果记录在进料检验品质报告上。
1 目的
本检验规范的目的是保证本公司所购电位器的质量符合要求。
2 适用范围
本检验规范适用于本公司生产产品无特殊要求的电位器。
3 规范内容：
3.1测试工量具及仪表：数字万用表，游标卡尺，测力计，恒温铬铁，浓度不
低于95%的酒精
3.2缺陷分类及定义：
A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。
B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。
C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。
3.3判定依据：抽样检验依样品为标准：
3.4 检验项目、标准、缺陷分类一览表。
电位器检验作业指导一、引言电位器是一种用于调节电阻值的电子元件，广泛应用于各种电子设备中。
为了确保电位器的质量和性能达到要求，进行电位器的检验是非常重要的。
本文将详细介绍电位器检验的作业指导，包括检验前的准备工作、检验步骤和检验结果的判定标准。
二、检验前的准备工作1. 确认检验设备和工具的准备情况：检验电位器需要使用万用表、电源和电阻箱等设备，确保这些设备处于正常工作状态。
2. 准备检验样品：从待检的电位器中随机抽取一定数量的样品，确保样品具有代表性。
3. 确认检验环境的要求：检验环境应保持相对稳定的温度和湿度，以避免环境对电位器性能的影响。
三、检验步骤1. 外观检验：a. 检查电位器外壳是否完整，无明显损坏或变形。
b. 检查电位器的标识是否清晰可见，包括型号、规格和生产日期等信息。
c. 检查电位器的连接端子是否牢固，无松动或接触不良的情况。
2. 电阻值检验：a. 将电位器的连接端子与万用表的测量端子相连。
b. 将电源连接到电位器的供电端，设置合适的电压值。
c. 通过调节电位器旋钮，观察万用表上的电阻值变化，确保电位器能够正常调节电阻值。
d. 测量并记录电位器在不同位置时的电阻值，以评估电位器的线性性能。
3. 耐久性检验：a. 将电位器旋钮连续旋转多次，观察电位器是否能够正常工作，并无卡滞或异常现象。
b. 将电位器在高温、低温和潮湿环境中暴露一段时间，然后进行电阻值检验，以评估电位器的耐久性能。
4. 温度系数检验：a. 将电位器置于不同温度环境中，例如高温和低温环境。
b. 测量并记录电位器在不同温度下的电阻值变化，以评估电位器的温度系数。
四、检验结果的判定标准1. 外观检验：电位器外壳完整无损、标识清晰可见、连接端子牢固无松动或接触不良。
2. 电阻值检验：电位器能够正常调节电阻值，电阻值变化符合预期。
3. 耐久性检验：电位器能够连续旋转且无异常现象，耐久性良好。
4. 温度系数检验：电位器的温度系数在规定范围内。
电位器检验作业指导一、背景介绍电位器是一种用于调节电阻值的电子元件，常用于电子设备中的电路调节和控制。
为了保证电位器的质量和性能稳定，需要进行检验和测试。
本文将详细介绍电位器检验的作业指导，包括检验流程、所需工具和设备、检验项目及标准。
二、检验流程1. 准备工作a. 确定检验场所：选择一个干燥、无尘、无强磁场干扰的环境进行检验。
b. 准备所需工具和设备：万用表、电压源、电流源、示波器等。
c. 确定检验样品：根据要求从批量生产的电位器中随机选取一定数量的样品进行检验。
2. 外观检查a. 检查电位器外壳是否完整，无裂纹、变形等物理损伤。
b. 检查电位器引脚是否焊接坚固，无松动现象。
c. 检查电位器旋钮是否灵便，无卡滞现象。
3. 静态电阻检验a. 将电位器引脚与万用表的两个测量端子相连。
b. 调节电位器旋钮，记录不同位置下的电阻值。
c. 检查电位器的电阻范围是否符合设计要求。
d. 检查电位器的阻值变化是否平稳，无跳跃或者不连续现象。
4. 动态电阻检验a. 将电位器引脚与电压源、电流源和示波器相连。
b. 调节电位器旋钮，记录不同位置下的电压和电流值。
c. 检查电位器的电压和电流变化是否平稳，无波动或者干扰现象。
d. 检查电位器的线性度，即电压和电流变化是否与旋钮调节位置成正比关系。
5. 耐压测试a. 将电位器引脚与高压源相连。
b. 施加一定的高压，检查电位器是否能正常工作，无击穿或者漏电现象。
6. 温度特性测试a. 将电位器置于恒温箱中，设置不同的温度。
b. 测量电位器在不同温度下的电阻值。
c. 检查电位器的温度特性是否符合设计要求。
7. 湿度特性测试a. 将电位器置于恒湿箱中，设置不同的湿度。
b. 测量电位器在不同湿度下的电阻值。
c. 检查电位器的湿度特性是否符合设计要求。
8. 结果记录与分析a. 将每一个样品的检验结果记录在检验报告中，包括外观检查、静态电阻、动态电阻、耐压测试、温度特性和湿度特性等项目的测试数据。
