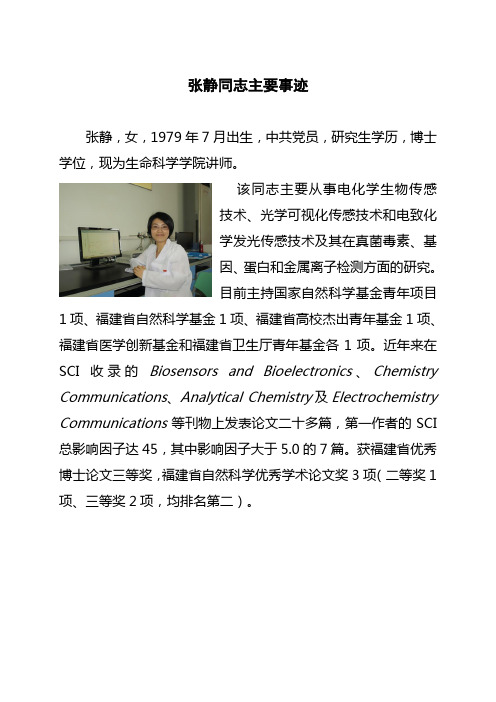

张静同志主要事迹
张静,女,1979年7月出生,中共党员,研究生学历,博士学位,现为生命科学学院讲师。
该同志主要从事电化学生物传感
技术、光学可视化传感技术和电致化
学发光传感技术及其在真菌毒素、基
因、蛋白和金属离子检测方面的研究。
目前主持国家自然科学基金青年项目1项、福建省自然科学基金1项、福建省高校杰出青年基金1项、福建省医学创新基金和福建省卫生厅青年基金各1项。
近年来在SCI收录的Biosensors and Bioelectronics、Chemistry Communications、Analytical Chemistry及Electrochemistry Communications等刊物上发表论文二十多篇,第一作者的SCI 总影响因子达45,其中影响因子大于5.0的7篇。
获福建省优秀博士论文三等奖,福建省自然科学优秀学术论文奖3项(二等奖1项、三等奖2项,均排名第二)。
实验一:数字干涉测量方法及实验一、实验目的和实验内容(1) 了解激光干涉的近代方法——数字干涉技术的原理和方法;(2)掌握干涉的实时检测技术;(3)了解数字干涉方法的特点及应用场合。
二、基本原理随着电子技术与计算机技术的发展,并与传统的干涉检测方法结合,产生了一种新的位相检测技术——数字干涉技术,这是一种位相的实时检测技术。
这种方法不仅能实现干涉条纹的实时提取,而且可以利用波面数据的存储功能消除干涉仪系统误差,消除或降低大气扰动及随机噪声,使干涉技术实现λ/100的精度,这是目前干涉仪精度最高的近代方法其原理如下图所示。
图中的实验系统仍采用T-G干涉仪,但参考镜2由压电陶瓷PZT驱动,产生位移。
此位移的频率与移动量由计算机控制。
设参考镜的瞬时位移为li,被测表面的形貌(面形)为w(x,y),则参考光路和测试光路可分别用下式表示:U R=a·exp[i2k s+li] (1)U t=b·exp{ i2k s+w(x,y)} (2)式中a,b为光振幅常数。
参考光与测试光相干产生干涉条纹,其瞬时光强由式1与式2,可得:I(x,y,li)=1+rcos2k[w x,y−li] (3) 式中r=2ab(a2+b2)是干涉条纹的对比度。
式3说明,干涉场中任意一点的光强都是li 的余弦函数。
由于li 随时间变化,因此式3的光强是一个时间周期函数,可用傅里叶级数展开。
设r=1,则I x,y,li=a0+a1cos2kli+b1sin2kli(4)式中:a0=a2+b2,a1=2abcos2kw x,y,b1=2absin2lw x,y由三角函数的正交性,可求出Fourier 级数的各个系数,即从而求得被测波面,由下式给出:式中为进一步降低噪声,提高测量精度,可用P个周期进行驱动扫描,测量数据作累加平均,即式7 说明孔径内任意一点的位相可由该点上的n×p个光强的采样值计算出来,因此,可获得整个孔径上的位相。
我问了出题老师,说复试和我们期末考试重点和题型差不多,期末划的重点如下
第一章
1 光电检测技术3个基本组成部分
2 光电检测技术基本工作原理
3 光电变换5种形式(期末考试考了1和3 填空)
第二章
1 直读法,指零法,差动法,补偿法(概念)
2 光通量的波数,频率,时间,相位测量(期末考试考了测距离,要求画图,原理)
3 调制的相关概念(期末考试考了名词解释)
4 光学目标(简单光学目标复杂光学目标)光学目标两个检测方法(几何中心,亮度中心)(期末考试考了名词解释)
第3章
1 光学干涉概念,光电干涉测量技术概念
2 相幅变换作用的方程式3为什么说干涉仪是光学调制和解调的组合?(必看,重点,要背下来)
4 相干光信息按调制解调分为哪些类型?(期末考试考了)
5 光外差探测特性和单频光干涉条纹检测
6 差频检测3种类型
7 多普勒效应,萨纳克效应(期末考试考了简答题)
第四章(考大题)
1主要看光栅及莫尔条纹法(期末考了,图和原理),再看下反射测量法及其特点
2辐射测温的比色法原理及框图(好像考了,记不清)3 电荧光法原理 4 比色法与荧光法区别
第五章
1 尺寸检测1)微小尺寸检测(期末考了)2)小尺寸
补充考点
1激光打印过程硒鼓带电扫描曝光静电成像着色转印热压定影清洗硒鼓(必考)
2测量几何尺寸方法总结1聚焦法2遮挡法3扫描法4反射法5成像法6开关法7干涉法8莫尔条纹法
我们期末考试的内容都在这里面,没划到的一般不考,你要是不放心稍微过一遍,主要看这些
题型为填空,名词解释,简答,考概念和原理,有一道设计题比如说测雨速,风速这样的。
