欧姆定理复习巩固与提高

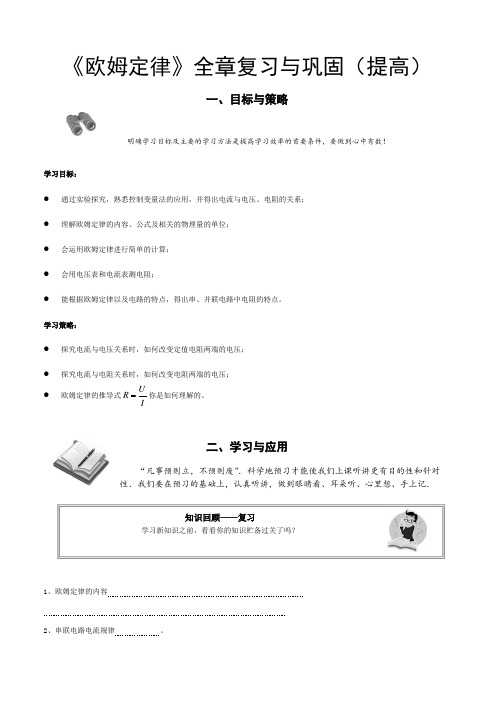

《欧姆定律》全章复习与巩固（提高）一、目标与策略明确学习目标及主要的学习方法是提高学习效率的首要条件，要做到心中有数！学习目标： ● 通过实验探究，熟悉控制变量法的应用，并得出电流与电压、电阻的关系； ● 理解欧姆定律的内容、公式及相关的物理量的单位； ● 会运用欧姆定律进行简单的计算； ● 会用电压表和电流表测电阻；●能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的特点。

学习策略： ● 探究电流与电压关系时，如何改变定值电阻两端的电压； ● 探究电流与电阻关系时，如何改变电阻两端的电压； ●欧姆定律的推导式U RI你是如何理解的。

二、学习与应用1、欧姆定律的内容2、串联电路电流规律 。

“凡事预则立，不预则废”．科学地预习才能使我们上课听讲更有目的性和针对性．我们要在预习的基础上，认真听讲，做到眼睛看、耳朵听、心里想、手上记．知识回顾——复习学习新知识之前，看看你的知识贮备过关了吗？3、串联电路电压规律。

4、串联电路电阻规律。

5、伏安法测电阻（1）.实验原理：（2）.实验器材：、开关、、、、待测灯泡(2.5V)、导线若干。

（3）.实验电路图：【知识网络】要点梳理——预习和课堂学习认真阅读、理解教材，尝试把下列知识要点内容补充完整，带着自己预习的疑惑认真听课学习．课堂笔记或者其它补充填在右栏．预习和课堂学习更多知识点解析请学习网校资源ID：#115742#438882要点一、电流跟电压、电阻的关系 1.电流跟电压的关系：在电阻一定的情况下，2.电流跟电阻的关系：在电压一定的情况下，要点二、欧姆定律1.内容：2.公式表达： 要点诠释：（1）三个物理量之间关系：①电流I 、电压U 、电阻R 是对同一 或 同一 而言。

②I 、U 、R 必须对应同一 。

（2）适用范围： ①电路中不含电源那段。

②适用于电能全部转化为内能的用电器。

例如：电灯、电炉等，不适用于电动机。

（3）公式变形为的意义：①导体的电阻大小可以用导体两端的电压跟通过导体中的电流的比值来表示，这是测电阻的一种方法。

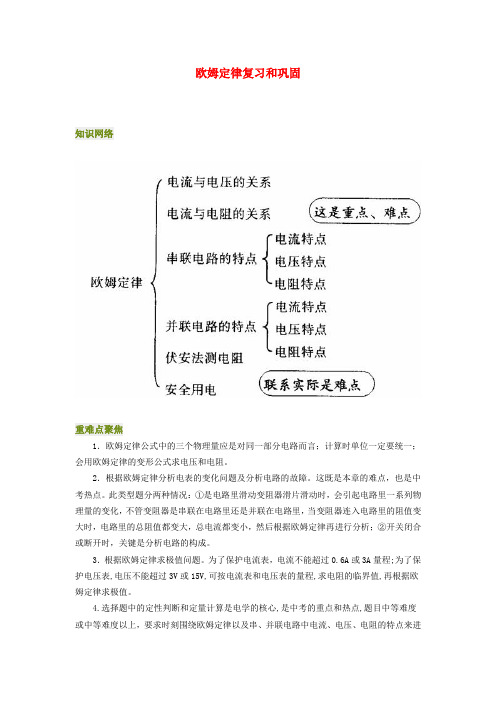

欧姆定律复习和巩固知识网络重难点聚焦1．欧姆定律公式中的三个物理量应是对同一部分电路而言；计算时单位一定要统一；会用欧姆定律的变形公式求电压和电阻。

2．根据欧姆定律分析电表的变化问题及分析电路的故障。

这既是本章的难点，也是中考热点。

此类型题分两种情况：①是电路里滑动变阻器滑片滑动时，会引起电路里一系列物理量的变化，不管变阻器是串联在电路里还是并联在电路里，当变阻器连入电路里的阻值变大时，电路里的总阻值都变大，总电流都变小，然后根据欧姆定律再进行分析；②开关闭合或断开时，关键是分析电路的构成。

3．根据欧姆定律求极值问题。

为了保护电流表，电流不能超过0.6A或3A量程;为了保护电压表,电压不能超过3V或15V,可按电流表和电压表的量程,求电阻的临界值,再根据欧姆定律求极值。

4.选择题中的定性判断和定量计算是电学的核心,是中考的重点和热点,题目中等难度或中等难度以上，要求时刻围绕欧姆定律以及串、并联电路中电流、电压、电阻的特点来进行,要熟记串联电阻的分压作用和并联电阻的分流作用。

5.安全用电的常识:熟记几种电压值;知道电压越高越危险;了解预防触电及触电救护知识;注意防雷。

知识要点回扣：㈠欧姆定律1．探究电流与电压、电阻的关系①提出问题：电流与电压电阻有什么定量关系？②制定计划，设计实验：要研究电流与电压、电阻的关系，采用的研究方法是：控制变量法。

即：保持电阻不变，改变电压研究电流随电压的变化关系；保持电压不变，改变电阻研究电流随电阻的变化关系。

③进行实验，收集数据信息：（会进行表格设计）④分析论证：（分析实验数据寻找数据间的关系，从中找出物理量间的关系，这是探究物理规律的常用方法。

）⑤得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比；在电压不变的情况下，导体中的电流与导体的电阻成反比。

2．欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

3．数学表达式I=U/R。

【巩固练习】一、选择题：1.下列四组电阻中，其中两个电阻并联后的等效电阻最小的一对是()A.两个2Ω电阻B.一个10Ω和一个5Ω电阻C.一个100Ω和一个1Ω电阻D．一个1000Ω和一个0.5Ω电阻2. 电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是( )A．R1两端的电压大于R2两端的电压 B．R1中的电流等于R2中的电流C．R1中的电流大于R2中的电流D．R1中的电流小于R2中的电流3.三个相同的电阻，由原来的串联改为并联，接到同一电源上，设电源电压保持不变，则通过每个电阻的电流变为原来的（）A．1 / 9 B．1 / 3 C．3倍 D．9倍4.如图所示，电源电压和灯泡电阻保持不变，滑片P从滑动变阻器的中点向b端移动时，下列说法正确的是（）A．电流表A1的示数增大B．电流表A2的示数减小C．电压表V的示数增大D．电流表A1和A2的示数之差减小5.如图示电路中，电压U不变，滑动变阻器的总电阻R1是R2的3倍，当滑片P由B移到A时，电流表示数的变化及R2两端电压变化范围是（）A．电流表示数不变，R2两端电压从U到U/3B．电流表示数变大，R2两端电压从U到3U/4C．电流表示数不变，R2两端电压不变D．电流表示数变小，R2两端电压从U到U/46.（2015•常州中考）如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω。

甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3。

甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A二、填空题：7.3个30Ω的电阻串联，总电阻是______________Ω；若将它们并联起来，总电阻是______________Ω。

8．小明同学连接的电路如图所示，当他闭合开关后发现电流表A1的示数为0.5A，电压表的示数是3V，电流表A2的示数为0.1A，则灯泡L2两端的电压是___，电阻是___，通过开关处的电流是________。

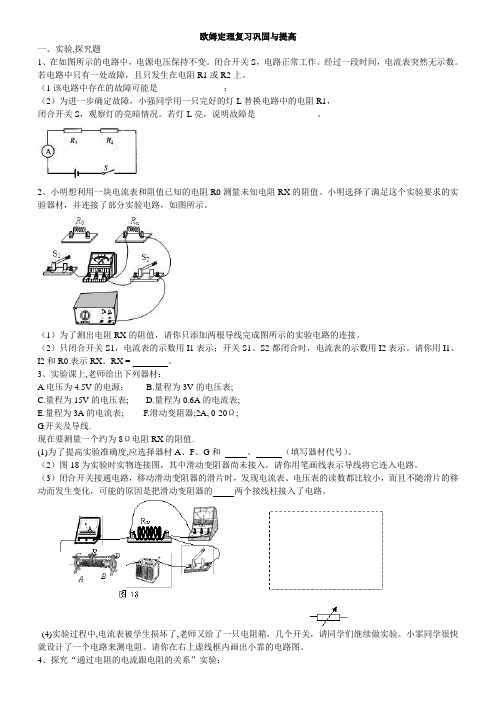

欧姆定理复习巩固与提高一、实验,探究题1、在如图所示的电路中，电源电压保持不变。

闭合开关S ，电路正常工作。

经过一段时间，电流表突然无示数。

若电路中只有一处故障，且只发生在电阻R1或R2上。

（1该电路中存在的故障可能是_______________；（2）为进一步确定故障，小强同学用一只完好的灯L 替换电路中的电阻R1， 闭合开关S ，观察灯的亮暗情况。

若灯L 亮，说明故障是______________。

2、小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX 的阻值。

小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如图所示。

（1）为了测出电阻RX 的阻值，请你只添加两根导线完成图所示的实验电路的连接。

（2）只闭合开关S1，电流表的示数用I1表示；开关S1、S2都闭合时，电流表的示数用I2表示。

请你用I1、I2和R0表示RX 。

RX = 。

3、实验课上,老师给出下列器材：A.电压为4.5V 的电源；B.量程为3V 的电压表;C.量程为15V 的电压表;D.量程为0.6A 的电流表;E.量程为3A 的电流表;F.滑动变阻器;2A, 0-20Ω;G.开关及导线.现在要测量一个约为8Ω电阻RX 的阻值.(1)为了提高实验准确度,应选择器材A 、F 、G 和 、 （填写器材代号）。

（2）图18为实验时实物连接图，其中滑动变阻器尚未接入，请你用笔画线表示导线将它连入电路。

（3）闭合开关接通电路，移动滑动变阻器的滑片时，发现电流表、电压表的读数都比较小，而且不随滑片的移动而发生变化，可能的原因是把滑动变阻器的 两个接线柱接入了电路。

(4)实验过程中,电流表被学生损坏了,老师又给了一只电阻箱，几个开关，请同学们继续做实验。

小霏同学很快就设计了一个电路来测电阻。

请你在右上虚线框内画出小霏的电路图。

4、探究“通过电阻的电流跟电阻的关系”实验：实验室准备了以下器材：电源（4.5V）、电压表、滑动变阻器、电阻（3个不同阻值：5Ω、10Ω、15Ω）、开关及导线若干.（1）实验中还需要的器材是：_____________.（2）在右边方框内画出实验电路图（3）实验中你采用的研究方法是：________.（4）某实验小组通过实验记录了如下表所示数据请根据以上数据分析后作答：在实验中，该小组应选择电流表的量程是：_______.通过实验得出的结论是：_________________________________________.5、在图17所示的电路中，用电压表、电流表测电阻Rx阻值的实验中：（1）将实验电路图补画完整。

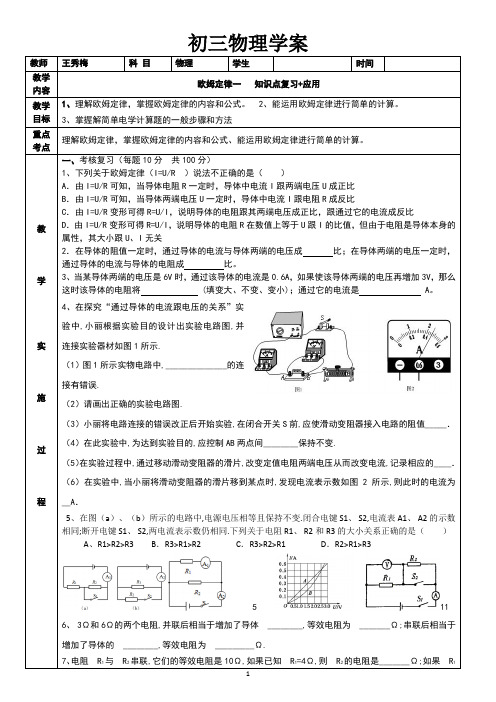

初三物理学案教师王秀梅科目物理学生时间教学内容欧姆定律一知识点复习+应用教学目标1、理解欧姆定律，掌握欧姆定律的内容和公式。

2、能运用欧姆定律进行简单的计算。

3、掌握解简单电学计算题的一般步骤和方法重点考点理解欧姆定律，掌握欧姆定律的内容和公式、能运用欧姆定律进行简单的计算。

教学实施过程一、考核复习（每题10分共100分）1、下列关于欧姆定律（I=U/R ）说法不正确的是（）A．由I=U/R可知，当导体电阻R一定时，导体中电流I跟两端电压U成正比B．由I=U/R可知，当导体两端电压U一定时，导体中电流I跟电阻R成反比C．由I=U/R变形可得R=U/I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I=U/R变形可得R=U/I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻是导体本身的属性，其大小跟U、I无关2．在导体的阻值一定时，通过导体的电流与导体两端的电压成比；在导体两端的电压一定时，通过导体的电流与导体的电阻成比。

3、当某导体两端的电压是6V时，通过该导体的电流是0.6A，如果使该导体两端的电压再增加3V，那么这时该导体的电阻将 (填变大、不变、变小)；通过它的电流是 A。

4、在探究“通过导体的电流跟电压的关系”实验中,小丽根据实验目的设计出实验电路图,并连接实验器材如图1所示.（1）图1所示实物电路中,______________的连接有错误.（2）请画出正确的实验电路图.（3）小丽将电路连接的错误改正后开始实验,在闭合开关S前,应使滑动变阻器接入电路的阻值_____．（4）在此实验中,为达到实验目的,应控制AB两点间________保持不变.（5）在实验过程中,通过移动滑动变阻器的滑片,改变定值电阻两端电压从而改变电流,记录相应的____．（6）在实验中,当小丽将滑动变阻器的滑片移到某点时,发现电流表示数如图2所示,则此时的电流为__A．5、在图（a）、（b）所示的电路中,电源电压相等且保持不变.闭合电键 S1、 S2,电流表 A1、 A2的示数相同;断开电键 S1、 S2,两电流表示数仍相同.下列关于电阻 R1、 R2和 R3的大小关系正确的是（）A、R1>R2>R3 B．R3>R1>R2 C．R3>R2>R1 D．R2>R1>R35 116、 3Ω和6Ω的两个电阻,并联后相当于增加了导体________,等效电阻为_______Ω;串联后相当于增加了导体的________,等效电阻为_________Ω.7、电阻R1与R2串联,它们的等效电阻是10Ω,如果已知R1=4Ω,则R2的电阻是_______Ω;如果R1教学实施过程与R2并联后,其等效电阻为_______Ω.8、如图所示,电源两端电压U=6V保持不变.闭合开关S,电流表A1的示数I1为0.3A,电流表A2的示数I2为0.5A.定值电阻R2的阻值为________.9、两个电路元件A和B中通过的电流与其两端电压的关系如图所示，若把它们串联起来接在某电源上，电路中的电流是0.1A，则电源电压是_______V；若把它们并联起来接在另一电源上，通过A的电流为0.2A，则此时电路中的总电流为_________A。

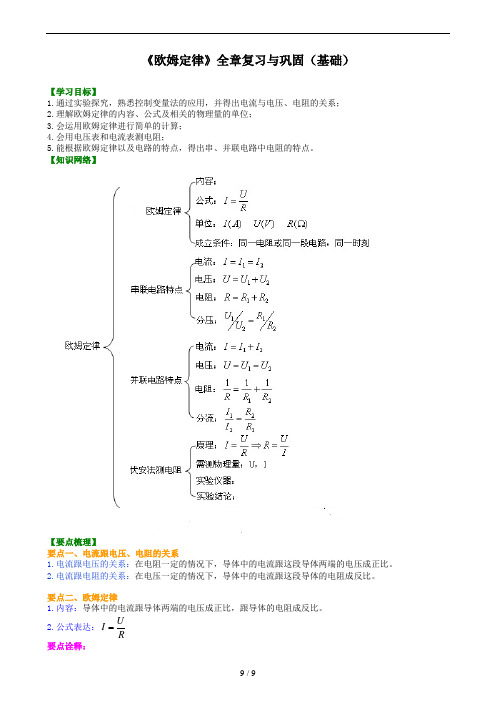

《欧姆定律》全章复习与巩固（基础）【学习目标】1.通过实验探究，熟悉控制变量法的应用，并得出电流与电压、电阻的关系；2.理解欧姆定律的内容、公式及相关的物理量的单位；3.会运用欧姆定律进行简单的计算；4.会用电压表和电流表测电阻；5.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的特点。

【知识网络】【要点梳理】要点一、电流跟电压、电阻的关系1.电流跟电压的关系：在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。

2.电流跟电阻的关系：在电压一定的情况下，导体中的电流跟这段导体的电阻成反比。

要点二、欧姆定律1.内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。

2.公式表达：RU I 要点诠释：（1）三个物理量之间关系：①电流I 、电压U 、电阻R 是对同一段电路或同一电阻而言。

②I 、U 、R 必须对应同一时刻。

（2）适用范围：①电路中不含电源那段。

②适用于电能全部转化为内能的用电器。

例如：电灯、电炉等，不适用于电动机。

（3）公式变形为IUR =的意义： ①导体的电阻大小可以用导体两端的电压跟通过导体中的电流的比值来表示，这是测电阻的一种方法。

对于同一段导体，U 、I 的比值是一定的；对于不同的导体，U 、I 的比值一般不同。

U 、I 的比值只说明了电阻的大小。

②导体的电阻不由电压电流决定，它由导体本身的材料、长度、横截面积和温度决定。

所以无论电压、电流怎样变化，甚至变为零，导体电阻依然为原来大小，故不能由“IUR =”得出“导体的电阻跟导体两端电压成正比，跟通过的电流成反比”结论。

③如图是两电阻的伏安曲线，则:R 1>R 2要点三、串、并联电路中电阻的特点 1.串联电路：（1）电流特点：串联电路中各处电流都相等。

公式：I=I 1=I 2= (I)（2）电压特点：串联电路两端的总电压等于各部分电路两端的电压之和。

公式：U=U 1+U 2+………+Un（3）电阻的特点：串联电路的总电阻等于各串联电阻之和。

欧姆定律二能力提高考点一欧姆定理运用--范围问题 (1)考点二欧姆定理运用--综合计算 (11)考点三欧姆定理运用--实际应用 (20)考点一欧姆定理运用--范围问题1．如图所示电路，R1阻值为10Ω，滑动变阻器上标有“50Ω1A”，电源电恒为6V，电流表量程为0～0.6A，电压表量程为0～3V．为保证电路的安全，变阻器R2的取值范围是（）A．0Ω～10ΩB．0Ω～50ΩC．10Ω～50ΩD．10Ω～40Ω【解答】解：由电路图可知，R1与R2串联，电压表V测R1两端的电压，电流表测电路中的电流；根据串联电路的电压特点和欧姆定律可知，滑动变阻器连入电路的阻值越大，变阻器分得的电压越大，则定值电阻两端分得电压越小、电路中总电流越小，电路是安全的；所以，滑动变阻器可连入最大阻值为50Ω；电压表量程为0～3V，则R1两端允许电压最大值是3V，此时电路中电流：I＝＝＝0.3A，最大因为定值电阻与滑动变阻器串联，所以电路中电流最大时，电路总电阻最小，即滑动变阻器连入电路的阻值为最小值；电流最大为0.3A时，电路中的最小总电阻：R＝＝＝20Ω；总小由电阻的串联可得，滑动变阻器连入电路的最小阻值：R2小＝R总小﹣R1＝20Ω﹣10Ω＝10Ω；所以，变阻器R2的取值范围为10Ω～50Ω。

故选：C。

2．如图所示电路，电源电压为6V且保持不变，R1＝8Ω，滑动变阻器R2的最大阻值为10Ω。

选用电压表量程为0～3V，电流表量程为0～0.6A。

为保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0～2ΩB．0～8ΩC．2～8ΩD．8～10Ω【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测量电路总电流。

当电流表示数为I1＝0.6A时，滑动变阻器接入电路中的电阻最小，根据欧姆定律可得，电阻R1两端电压：U1＝I1R1＝0.6A×8Ω＝4.8V，因为串联电路的总电压等于各分电压之和，所以滑动变阻器两端的电压U2＝U﹣U1＝6V﹣4.8V＝1.2V，滑动变阻器连入电路的电阻最小为：R小＝＝＝2Ω；当电压表示数最大为U2′＝3V时，R1两端电压为U1′＝U﹣U2′＝6V﹣3V＝3V，电路电流为：I＝＝＝0.375A，滑动变阻器接入电路的电阻最大为：R大＝＝＝8Ω。

初三海淀提高班复习巩固好题精讲第六讲欧姆定律【解析】当 S 闭合，S1、S2断开，滑片P在中点时，当P 位置不变，闭合S、S1、S2时，灯L和1/2Rab 串联。

R和1/2Rab并联。

【解析】当 S 2 闭合，S 1、S 3断开时， 当S 1断开，闭合S 2、S 3时， 当S 1闭合，断开S 2、S 3时，R 3\ R 2\ R 1串联。

R 3、 R 2 串联。

R 2\ R 1串联。

（说明：实物电路图是近年中考压轴题常出的一种形式，有许多同学再画电路图时存在一定的读图困难。

所以我建议同学们先将实物图转化为电路图，然后再画等效电路。

这样可以起到事半功倍的效果。

画电路图时先去掉电压表，然后从电源开始用“流水账”的方法画电路图，最后再加上电压表。

这种方法大家可以多加练习。

）【解析】当S 1闭合，S 2断开，滑片P 在A 端时， 当S 1断开，闭合S 2时，R 2\ R 3串联。

R 1、 R 3 串联。

当S 1，S 2断开，滑片P 在C 点时，R C\ R 1\ R 3串联。

【解析】当开关均闭合时，当S1、S2断开，S3闭合时，滑片P在最左端时，灯L和R2并联。

灯L和R1串联。

（注意：此题滑动变阻器接的是两下！）【解析】当S1闭合，S2断开，滑片P在B端时，当S1，S2闭合，滑片P在A端时，R ab 和灯L串联。

Rab和R并联。

（张燕东老师提供）。

【巩固练习】一、填空题1、某电阻阻值为10Ω，通过的电流为0.6A，则加在它两端的电压为___V。

2、3Ω和6Ω的两个电阻，并联后等效电阻为____Ω，串联后等效电阻为____Ω。

3、（2016•黑龙江模拟）小明的爸爸使用的一种电动剃须刀上面标有“3V 1.5W”字样，他觉得用干电池太浪费，于是找到了一个电压是4.5V的稳压电源，若要让电动剃须刀正常工作，必须联一个Ω的电阻在电路中。

4、一段导体两端加5V电压，通过的电流是0.2A，这段导体的电阻是___Ω，若通过的电流是0.4A，导体两端的电压为____V。

5、如图所示，两个电阻R和R2的阻值都是10Ω，开关闭合后。

电压表的示数是4.5V，则电流表A11的示数是______A，电流表A2的示数是______A。

6、如图所示，电源电压不变，当开关S闭合，灯泡正常发光，再待滑片P向B端移动。

在此过程中，电流表的读数______、电压表的读数______。

（选填“变大”“不变”或“变小”）7、通过人体的电流超过30mA时会造成生命危险，若某人身体的电阻为1100Ω，则他的安全电压是______V，若在潮湿的季节，人体的安全电压将。

8、一个阻值为R的电阻与滑动变阻器串联后接在电源上。

当滑片移动，使电路总电阻增大5Ω时，电流变为原来的4／5。

则原来电路中总电阻为_____Ω。

二、选择题9、如图所示的电路中，R=4Ω，当开关断开时，电流表的示数为1.5A，当开关闭1合时，电流表的示数是2.5A，那么电阻R2的阻值是（）A.4ΩB.6ΩC.8ΩD.10Ω10、如图所示，电压U不变，当闭合开关S时，电流表示数变大的电路是（）资料来源于网络仅供免费交流使用11、（2016•平南县一模）在图所示的电路中，电源电压保持不变。

闭合电键S 后，将滑动变阻器滑片 P 向右移动时，变大的是（ ）A ．电表 A 示数与电表 A 1 示数的差值B ．电表 V 示数与电表 A 示数的比值C ．电表 V 示数与电表 A 示数的乘积D ．电表 V 示数与电表 A 1 示数的比值12、电路如图所示，若用导线分别连接 ac 、bd ，则（ ）A. 三个电阻变为并联B. 三个电阻仍为串联C. 电流表示数变小D. 电源被短路三、实验题13、在“伏安法”测小灯泡电阻的实验中：（1）画出实验电路图；（2）实验原理是：（3）连接电路时，开关应__________，实验前把滑动变阻器的滑片调到__________。

最新初三年级巩固物理知识点之欧姆定
律公式
完成了小学阶段的学习，进入紧张的初中阶段。

这篇最新初三年级巩固物理知识点之欧姆定律公式，是xx特地为大家整理的，欢迎阅读~
1、电阻特点：串联电路的总电阻等于各部分电阻之和
(1)R串=R1+R2
(2)n个电阻串联R串=R1+R2+R3++Rn
(3)n个相同电阻R串联：R串=nR
(4)R串大于每一个部分电阻，原因是串联后相当于增加了导体的长度。

2、电流特点：串联电路各点的电流处处相等：I=I1=I2=I3;
3、串联电路的电压特点：串联电路的总电压等于各部分电路电压之和;U=U1+U2;
xx给您带来的最新初三年级巩固物理知识点之欧姆定律公式，希望可以更好的帮助到您!!
