汪工版2008-2012年发输变电接地案例题空白卷

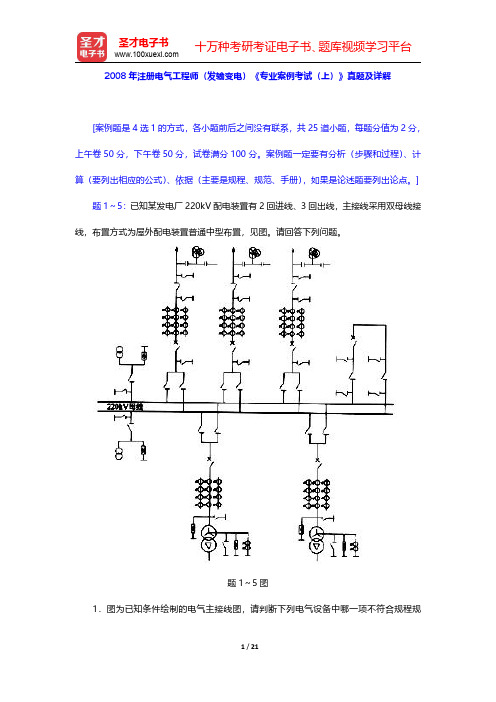

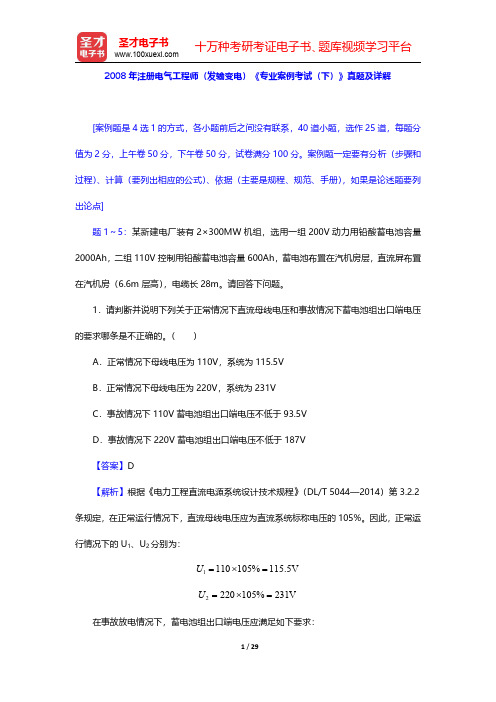

2008年注册电气工程师（发输变电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。

]题1～5：已知某发电厂220kV配电装置有2回进线、3回出线，主接线采用双母线接线，布置方式为屋外配电装置普通中型布置，见图。

请回答下列问题。

题1～5图1．图为已知条件绘制的电气主接线图，请判断下列电气设备中哪一项不符合规程规定？并简述理由。

（）A．出现回路隔离开关配置B．进线回路接地开关配置C．母线电压互感器、避雷器隔离开关配置D．出线回路电压互感器、电流互感器配置【答案】B【解析】根据《高压配电装置设计技术规程》（DL/T5352—2006）笫5.1.5条规定，110～220kV配电装置母线避雷器和电压互感器，宜合用一组隔离开关。

根据第5.1.7条规定，66kV及以上的配电装置，断路器两侧的隔离开关靠断路器侧，线路隔离开关靠线路侧，变压器进线隔离开关的变压器侧，应配置接地开关。

其中变压器逬线隔离开关的变压器侧设接地开关，与图中不一致。

2．假如图中主变压器为两台300MW发电机的升压变压器，已知机组的额定功率为300MW，功率因数为0.85，最大连续输出功率为350MW，厂用工作变压器的计算负荷为45000kVA，其变压器容量应为下列何值？（）A．400MVAB．370MVAC．340MVAD．300MVA【答案】B【解析】根据《电力工程电气设计手册》（电气一次部分）P214“单元接线的主变压器”内容，发电机与主变压器为单元接线时，主变压器的容量可按下列条件中的较大者选择：①按发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度。

13001.1( 4.5)338.73MVA 0.85S =⨯-=②按发电机的最大连续输出容量扣除本机组的厂用负荷。

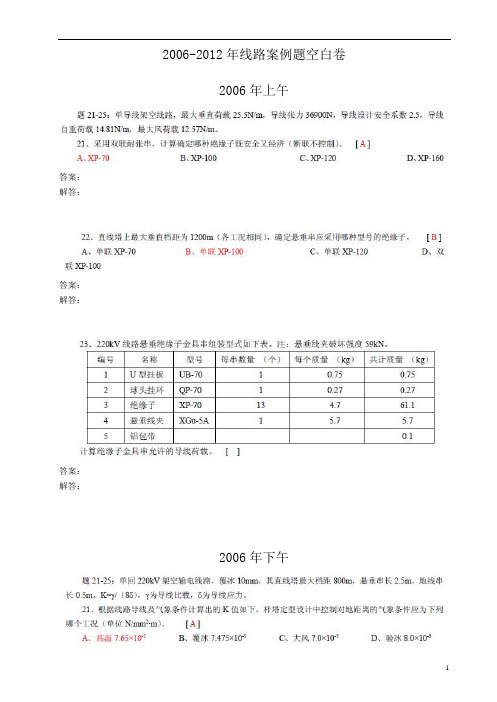

2006-2012年线路案例题空白卷2006年上午答案：解答：答案：解答：答案：解答：2006年下午答案：解答：答案：解答：答案：解答：答案：解答：答案：解答：2008年上午题18-21 单回路220kV架空送电线路，导线直径为27.63mm，截面为451.55mm2，单位长度质量为1.511kg/m，本线路在某挡需跨越高速公路，高速公路在挡距中央（假设高速公路路面、铁塔处高程相同）该挡挡距450M，导线40℃时最低点张力为24.32KN，导线70℃时最低点张力为23.1KN，两塔均为直线塔，悬垂串长度为3.4M，g = 9.818、若某气象条件下（无冰）单位风荷载为3N/M，则该导线的综合荷载应为下列哪组数值？A 14.8 N/MB 17.8N/MC 16.2 N/MD 15.1 N/M答案：解答：19、假设跨越高速公路时，两侧跨越直线塔呼称高度相同，则两侧直线塔的呼高应至少为下列哪项数值？（用平抛物线公式）A 27.6MB 26.8MC 24.2MD 28.6M答案：解答：20、求在跨越挡中距铁塔150M处，40℃时导线弧垂应为下列哪项数值？（用平抛物线公式）A 14.43MB 12.51MC 13.71MD 14.03M答案：解答：21、若塔水平挡距为425M，垂直挡距为500M，若导线大风时的垂直比载为33×10-3N/m mm2，水平比载为28×10-3N/m mm2，则该塔悬垂串的摇摆角应为下列哪项数值（不考虑绝缘子影响）A 35.8°B 44.9°C 54.2°D 25.8°答案：解答：题22-25 某单回路架空送电线路,导线的直径为23.94mm,截面为338.99 mm2,单位长度质量为1.133kg/m，设计最大覆冰厚度10mm，同时风速10m/s（提示g=9.8）22、请设计导线的自重比载应为下列哪项数值？A 32.8×10-3N/m mm2B 3.34×10-3N/m mm2C 32.8N/m mm2 C 38.5×10-3N/m mm2答案：解答：23、若导线的自重比载为35×10-3N/m mm2，请计算在设计最大覆冰时导线的垂直比载为下列哪组数值？A 37.8×10-3N/m mm2B 55.1×10-3N/m mm2C 62.7×10-3N/m mm2 C 58.1×10-3N/m mm2答案：24、若大风时的垂直比载为40×10-3N/m mm2，水平比载为30×10-3N/m mm2，请计算大风时的综合比载为下列哪组数值？A 70×10-3N/m mm2B 60×10-3N/m mm2C 50×10-3N/m mm2 C 65×10-3N/m mm2答案：解答：25、若大风时的垂直比载为30×10-3N/m mm2，水平比载为20×10-3N/m mm2，请计算大风时导线的风偏角应为下列哪项数值？A 33.7°B 56.3°C 41.8°D 25.8°答案：解答：2008年下午28-32某交流220KV架空送电线路架设双地线，铁塔采用酒杯塔，导线为LGJ-400/65（直径d=28mm），线间d12= d23=7.0M28、若档距按600M考虑,请计算在气温为15℃,无风情况下档距中央导地线间的最小安全距离为下列哪项值（按经验公式计算）A 7.2MB 8.7MC 8.2 MD 7.0M答案：解答：29、若该线路耐雷水平要求为80KA，当仅按线路耐雷水平要求考虑时，请计算在气温为15℃，无风情况下挡距中央导、地线间的最小安全距离为何值A 6MB 8MC 7 MD 9M解答：30、若档距按600M考虑，悬垂绝缘子串长为2.5M，导线最大弧垂为25M，请计算此时要求的最小线间距离为下列何值A 6.25MB 5.25MC 8.2 MD 7.0M答案：解答：31、若杆塔上地线距导线的垂直距离为4M，则两地线间的距离不应超过多少米？A 10MB 15MC 20 MD 25M答案：解答：32、说明在高土壤电阻率地区，为提高线路雷击塔顶时的耐雷水平，应采用下列哪项有效措施A 减小地线对边相线的保护角B 降低杆塔接地电阻C 增加导线绝缘子串的绝缘子片数D 避雷线对杆塔绝缘答案：解答：33-36有数基220KV单导线按LGJ-300/40设计的铁塔，导线的安全系数为2.5，想将该塔用于新设计的220KV送电线路，采用的气象条件与本工程相同，本工程中导线采用单导线LGJ-400/50，地线不变，导33、按LGJ-300/40设计的直线铁塔（不带转角），水平挡距为600M，用于本工程LGJ-400/50导线时，水平挡距应取以下哪项数值（不计地线影响）A 450MB 480MC 520MD 500M答案：解答：34、按LGJ-300/40设计的直线铁塔（不带转角），覆冰时的垂直档距为1200M，用于本工程LGJ-400/50导线时，若不计同时风的影响，垂直档距应取以下哪项数值A 910MB 975MC 897MD 1050M答案：解答：35、计算LGJ-400/50（导线截面S=451.55mm2）在最大风时导线的综合比载为以下哪项数值A 43.04*10-3N/m.mm2B 34.5*10-3N/m.mm2C 45.25*10-3N/m.mm2D 38.22*10-3N/m.mm2答案：解答：36、本工程中若转角塔的水平档距不变，且最大风时LGJ-400/50导线与LGJ-300/40导线的张力相同，按LGJ-300/40设计的30℃转角塔用于LGJ-400/50导线时，指出下列说法中哪正确，并说明理由A 最大允许转角等于30°B 最大允许转角大于30°C 最大允许转角小于30°D 按LGJ-300/40设计的30℃转角塔不能用于LGJ-400/50导线答案：解答：37-40某架空送电线路采用单导线，导线的最大垂直荷载为25.5N/M，导线的最大使用张力为36900N，导线的自重荷载为14.81N/M，导线的最大风时风荷载为12.57N/M37、若要求耐张串采用双联，请确定本工程采用下列哪种型号的绝缘子最合适A XP-70B XP-100C XP-120D XP-160答案：解答：38、直线塔上的最大垂直档距为L V =1200M ，请确定本工程单联悬垂串应采用下列哪种型号的绝缘子A XP-70B XP-100C XP-120D XP-160答案：解答：39、某220KV线路悬垂绝缘子串组装型式如下表，计算允许荷载应为下列哪项数值，A 26.8KNB 23.6KNC 25.93 KND 28.01 KN答案：解答：40、直线塔所在耐张段在最高气温下导线最低点张力为26.87KN，当一侧垂直档距为L V =581M，请计算该侧的导线悬垂角应为下列哪项数值A 19.23°B 17.76°C 15.20°D 18.23°答案：解答：2009年上午21-25 《110－500》DL/T5092-1999，设计一条交流500kV单回架空送电线路，海拔2000米，最大风速32M/s。

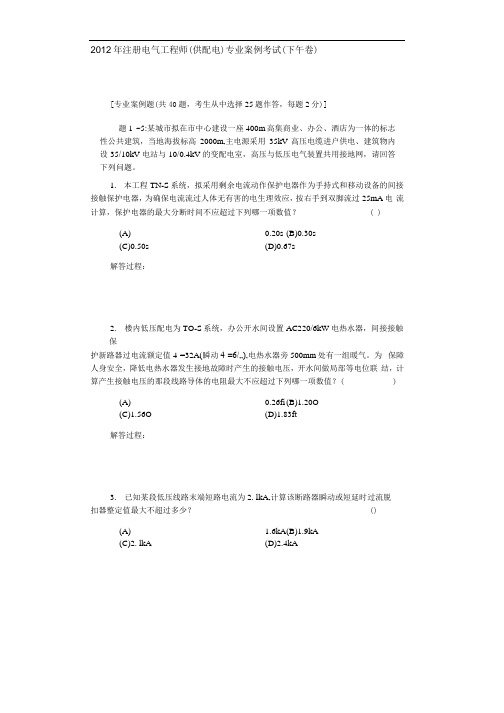

2012年注册电气工程师(供配电)专业案例考试(下午卷)[专业案例题(共40题，考生从中选择25题作答，每题2分)]题1 ~5:某城市拟在市中心建设一座400m高集商业、办公、酒店为一体的标志性公共建筑，当地海拔标高2000m,主电源采用35kV高压电缆进户供电、建筑物内设35/10kV电站与10/0.4kV的变配电室，高压与低压电气装置共用接地网，请回答下列问题。

1.本工程TN-S系统，拟采用剩余电流动作保护电器作为手持式和移动设备的间接接触保护电器，为确保电流流过人体无有害的电生理效应，按右手到双脚流过25mA电流计算，保护电器的最大分断时间不应超过下列哪一项数值？( )(A)0.20s (B)0.30s(C)0.50s (D)0.67s解答过程：2.楼内低压配电为TO-S系统，办公开水间设置AC220/6kW电热水器，间接接触保护新路器过电流额定值4 =32A(瞬动4 =6/…),电热水器旁500mm处有一组暖气。

为保障人身安全，降低电热水器发生接地故障时产生的接触电压，开水间做局部等电位联结，计算产生接触电压的那段线路导体的电阻最大不应超过下列哪一项数值？( )(A)0.26fi (B)1.20O(C)1.56O (D)1.83ft解答过程：3.已知某段低压线路末端短路电流为2. lkA,计算该断路器瞬动或短延时过流脱扣器整定值最大不超过多少？()(A) 1.6kA (B)1.9kA(C)2. lkA (D)2.4kA解答过程：4.请确定变电所室内10kV空气绝缘母线桥相间距离最小不应小于多少？( )(A)125 mm (B) 140mm(C) 200mm ( D) 300mm解答过程：5.燃气锅炉房内循环泵低压电机额定电流为25A,请确定电机配电线路导体长期允许载流量不应小于下列哪一项数值？( )(A)25A (B)28A(C)30A (D)32A解答过程：题6 ~10:某工程通信机房设有静电架空地板，用绝缘缆线敷设，室沟要求有通(A)0.125H (B)0.25fl(c)i.on (D)4.on解答过程•.8.若电源线截面为50mm2,接地故障电流为8. 2kA，保护电器切断供电的时间为0.2s，计算系数K取143,计算保护导体的最小截面为下列哪一项数值？( )(A) 16mm2(B)25mm2(C)35mm2(D)50mm2解答过程：9.当防静电地板与接地导体采用导电胶粘接时，规范要求其接触面积不宜小于下列哪一项数值？( )(A) 10cm2( B) 20cm2(C)50cm2(D) 100cm2解答过程：10.机房内设备最高频率2500MHz，等电位采用SM混合型，设等电位联结网格，网格四周设等电位联结时，对高频信号设备接地设计应采用下列哪一项措施符合规范要求？( )(A)采用悬浮不接地(B)避免接地导体长度为干扰频率波的1/4或奇数倍(C)采用2根相同长度的接地导体就近与等电位联结网络连接(D)采用1根接地导体汇聚连接至接地汇流排一点接地解答过程：题11 ~ 15:某企业10kV变电所，装机容量为两合20MV.A的主变压器，2回| HOkV出线(GIS)，10kV母线为单母线分段接线方式，每段母线均有15回馈线，值班j 1室设置变电所监控系统，并有人值班，请回答下列问题。

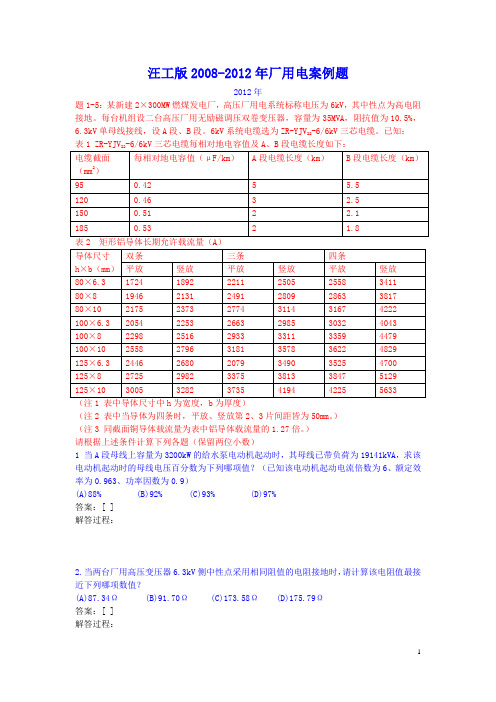

汪工版2008-2012年厂用电案例题2012年题1-5：某新建2×300MW燃煤发电厂，高压厂用电系统标称电压为6kV，其中性点为高电阻接地。

每台机组设二台高压厂用无励磁调压双卷变压器，容量为35MVA，阻抗值为10.5%，6.3kV单母线接线，设A段、B段。

6kV系统电缆选为ZR-YJV22-6/6kV三芯电缆。

已知：22（注1 表中导体尺寸中h为宽度，b为厚度）（注2 表中当导体为四条时，平放、竖放第2、3片间距皆为50mm。

）（注3 同截面铜导体载流量为表中铝导体载流量的1.27倍。

）请根据上述条件计算下列各题（保留两位小数）1 当A段母线上容量为3200kW的给水泵电动机起动时，其母线已带负荷为19141kVA，求该电动机起动时的母线电压百分数为下列哪项值？（已知该电动机起动电流倍数为6、额定效率为0.963、功率因数为0.9）(A)88% (B)92% (C)93% (D)97%答案：[ ]解答过程：2.当两台厂用高压变压器6.3kV侧中性点采用相同阻值的电阻接地时，请计算该电阻值最接近下列哪项数值？(A)87.34Ω (B)91.70Ω (C)173.58Ω (D)175.79Ω答案：[ ]解答过程：3.当额定电流为2000A的6.3kV开关运行在周围空气温度为50℃，海拔高度为2000m环境中时，其实际的负荷电流应不大于下列哪项值？（A）420A (B)1580A (C)1640A (D)1940A答案：[ ]解答过程：4.已知：厂用高压变压器高压侧系统阻抗为无穷大，接在B段的电动机负荷为21000kVA，电动机平均反馈电流倍数取6.ηcosμD取0.8，求B段的短路电流最接近下列哪项值？（A）15.15kA (B)33.93kA (C)45.68kA (D)49.09kA答案：[ ]解答过程：5.请在下列选项中选择最经济合理的6.3kV段母线导体组合，并说明理由：（A）100×10矩形铜导体二条平放（B）100×10矩形铝导体三条竖放（C）100×6.3矩形铜导体三条平放（D）100×10矩形铝导体三条竖放答案：[ ]解答过程：题6-8 某大型燃煤厂，采用发电机变压器组单元接线，以220kV电压接入系统，高压厂用工作变压器支接于主变低压侧，高压启动备用变压器经220kV电缆从本厂220kV配电装置引接，其两侧额定电压比为226/6.3kV，接线组别为YNyn0，额定容量为40MVA，阻抗电压为14%，高压厂用电系统电压为6kV，设6kV工作段和公用段，6kV公用段电源从工作段引接，请解答下列各题：6.已知高压启动备用变压器为三相双卷变压器，额定铜耗为280kW，最大计算负荷34500kVA，cosφ=0.8，若220kV母线电压波动范围为208～242kV，请通过电压调整计算，确定最合适的高压启动备用变压器调压开关分接头参数为下列哪组？（A）±4×2.5% （B）±2×2.5% （C）±8×1.25% （D）（+5，-7）×1.25%答案：[ ]解答过程：7.已知6kV工作段设备短路水平为50kA，6kV公用段设备短路水平为40kA，且无电动机反馈电流，若在工作段至公用段馈线上采用额定电流为2000A的串联电抗器限流，请计算并选择下列哪项电抗器的电抗百分值最接近所需值？（不考虑电压波动）（A）5% （B）4% （C）3% （D）1.5%答案：[ ] 解答过程：8.已知电气原则接线如下图所示（220kV 出线未表示），当机组正常运行时，CB1、CB2、CB3都在合闸状态，CB4在分闸状态，请分析并说明该状态下，下列哪项表述正确？（A ）变压器接线组别选择正确，CB4两端电压相位一致，可采用并联切换。

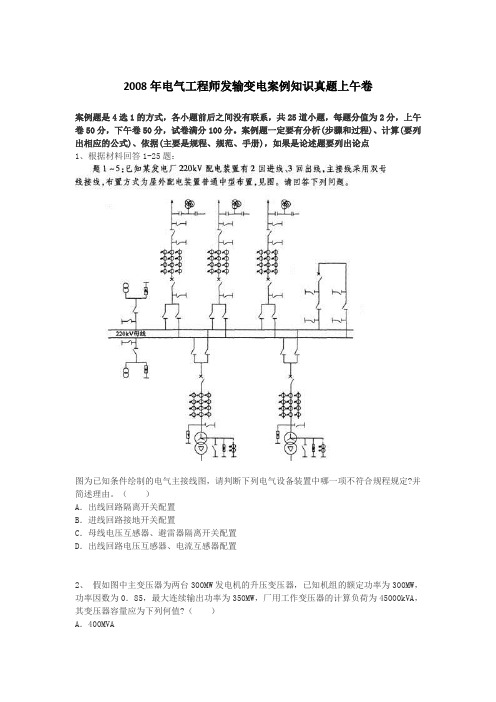

2008年电气工程师发输变电案例知识真题上午卷案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)，如果是论述题要列出论点1、根据材料回答1-25题：图为已知条件绘制的电气主接线图，请判断下列电气设备装置中哪一项不符合规程规定?并简述理由。

（）A．出线回路隔离开关配置B．进线回路接地开关配置C．母线电压互感器、避雷器隔离开关配置D．出线回路电压互感器、电流互感器配置2、假如图中主变压器为两台300MW发电机的升压变压器，已知机组的额定功率为300MW，功率因数为0．85，最大连续输出功率为350MW，厂用工作变压器的计算负荷为45000kVA，其变压器容量应为下列何值?（）A．400MVAB．370MVAC．340MVAD．300MVA3、假设图中主变压器容量为340MVA，主变压器220kV侧架空导线采用铝绞线，按经济电流密度选择其导线应为下列哪种规格?(经济电流密度j=0．72)（）A．2 x400mm2B．2 x500mm2C．2 x630mm2D．2 x800mm24、主变压器高压侧配置的交流无间隙金属氧化锌避雷器持续运行电压(相地)、额定电压(相地)应为下列哪组计算值?（）A．≥145kV，≥189kVB．≥140kV，≥189kVC．≥145kV，≥182kVD．≥140kV，≥182kV5、如图中主变压器回路最大短路电流为25kA，主变压器容量340MVA，说明主变压器高压侧电流互感器变比及保护用电流互感器配置选择下列哪一组最合理?（）A．600／1 A，5P10／5P10/TYP／TYPB．800／1A，5P20／5P20／TYP／TYPC．2×600／1A．5P20／5P20／TYP／TYPD．1000／1 A，5P30／5P30／5P30／5P306、根据材料回答6-30题：某220kV配电装置户外中型布置，在配电装置布置设计时，应考虑安全带电距离、检修维护距离以及设备搬运所需安全距离，请根据下列220kV配电装置各布置断面回答问题(海拔高度不超过1000m)。

历年过电压保护案例题解答（发电厂、变电所，共32题）考点：一电气设备的绝缘配合（13题）1电气设备与工频电压配合（7题）DL/T620,10.4.12电气设备与雷过电压绝缘配合（1题）DL/T620,10.4.43电气设备耐受电压与海拔修正（2题）耐受电压：DL/T620,10.4.5及表19海拔修正：DL/T5222,6.0.84绝缘子片数选择（3题）DL/T620,10.2.1DL/T5222,21.0.9及附录C二雷电过电压和保护装置（17题）1 避雷针保护范围（5题）DL/T620,5.2.1\5.2.22 氧化锌避雷器的额定电压和持续运行电压（5题） DL/T620,5.3.4及表33 母线氧化锌避雷器的保护范围（5题）DL/T620,7.3.4及表124 氧化锌避雷器选择（1题）5 水电厂氧化锌避雷器配置（1题）三内过电压（2题）1过电压类型（1题）电气设计手册1,P845,第十五章2工频过电压倍数（1题）DL/T620,4.1.12011年题6-10：某110kV 变电所有两台三卷变压器，额定容量为120/120/60MVA ，额定电压110/35/10kV ，阻抗为1213239.5%28%19%U U U ---===、、。

主变110kV 、35kV 侧均为架空进线，110kV 架空出线至2km 之外的变电所（全线有避雷线），35kV 和10kV 为负荷线，10kV 母线上装设有并联电容器组，其电气主接线如下图所示：图中10kV 配电装置距主变压器1km ，主变10kV 侧采用3185⨯铜芯电缆接到10kV 母线，电缆单位长度电阻为0.103/km Ω，电抗为0.069/km Ω，功率cos 0.85ϕ=。

请回答下列问题。

（计算题按最接近数值选项）6、请计算图中110kV 母线氧化锌避雷器最大保护的电气距离为下列哪项数值？（变压器之外）（A ）165m （B ）223m （C ）230m （D ）310m 答：D查DL/T620表12，出线按四回计算，最大保护的电气距离=1.35*230=310 查DL/T620表12，出线按二回计算，最大保护的电气距离=1.35*170=230 疑问：1 分段母线，出线数量按一段数量还是总的数量？2 分期线路，出线数量按初期数量还是终期线路？题11-15：某发电厂（或变电所）的220kV配电装置，地处海拔高度3000m，盐密0.182mg cm，采用户外敞开式中型布置，构架高度为20m，220kV采用无间/隙金属氧化物避雷器和避雷针作为雷电过电压保护。

2012发输变电专业案例解析汪工版(上午)题1-5:某一般性质的220kV 变电站，电压等级为220/110/10kV ，两台相同的主变压器，容量为240/240/120MVA，短路阻抗U k12%=14，U k13%=25，U k23%=8，两台主变压器同时运行时的负载率为65%。

220kV 架空线进线2回。

110KV 架空负荷出线8回。

10kV 电缆负荷出线12回，设两段，每段母线出线6回，每回电缆平均长度为6km，电容电流为2A/km。

220kV 母线穿越功率为200MVA，220kv 母线短路容量为16000MVA。

主变压器10kV 出口设置XKK-10-2000-10限流电抗器一台。

请解答下列各题。

XK 限流电抗器K 空芯10KV 2000A电抗率10％1、该变电站采用下列哪组主接线方式是经济合理，运行可靠的？(A)220kV 内桥，110kV 双母线，10kV 单母线分段(B)220kV 单母线分段，110kV 双母线，10kV 单母线分段(C)220kV 外桥，110kV 单母线分段，10kV 单母线分段(D)220kV 双母线，110kV 双母线，10kV 单母线分段答案：【C】解答过程：1)依据DL/T5218-2012第5.1.6条，一般性质的220kV 变电所，220kV 配电装置可采用简单的主接线，依据《电力工程电气设计手册1》P51,第二章第2-2节，220kV 线路有穿越功率时，宜采用外桥形接线2）依据DL/T5218-2012第5.1.7条，110kV 配电装置出线8回，可采用双母线,综合题意和设计手册、规范，选择C2、请计算该变电站最大运行方式时，220kV 进线的额定电流为下列哪项值？(A)1785A(B)1344A(C)819A(D)630A答案：【B】解答过程：依据《电力设计手册1》第6-1节表6-3，根据题意,变电所最大运行方式为：220kV 进线供两台主变和穿越功率，此时220kV 进线额定电流：3、假设该变电站220kV 母线正常为合环运行，110kV，10kV 母线为分列运行，则10kV 母线的短路电流应是下列哪项值？（计算过程小数点后保留三位，最终结果小数点后保留一位）(A)52.8kA(B)49.8kA(C)15.0kA(D)14.8kA答案：【D】解答过程：依据电力设计手册（1）第4-1节、第4-4节。

2008年电气工程师(供配电)专业知识考试试题(下午卷)一、单项选择题1、在低压配电系统的交流SE1V系统中，标称电压的方均根值最高不超过下列哪个电压值时，一般不需要直接接触防护？（）A、50VB、25VC、15VD、6V2、为降低三相低压配电系统电压不平衡，由380／220V公共电网对220V单相照明线路供电时，线路最大允许电流是：（）A、20AB、30AC、40AD、50A3、游泳池水下的电气设备的交流电压不得大于下列哪一项数值？（）A、12VB、24VC、36VD、50V4、中断供电将造成主要设备损坏、大量产品报废时，该负荷应属于：（）A、一级负荷B、二级负荷C、三级负荷D、一级负荷中特别重要5、在供配电系统的设计中，供电系统应简单可靠，同一电压供电系统的配电级数不宜于：（）A、一级B、二级C、三级D、四级6、已知某三相四线380／220V配电箱接有如下负荷：三相，10kW，A相0．6kW，B相0．2kW，C相0．8kW。

试用简化法求出该配电箱的等效三相负荷应为下列哪一项数值？（）A、2．4KwB、10kWC、11．6kWD、12．4kW7、下列关于设置照明专用变压器的表述中哪一项是正确的？（）A、在TN系统的低压电网中，照明负荷应设专用变压器B、在单台变压器的容量小于1250kV·A，可设照明专用变压器C、当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡寿命时，可没照明专用变压器D、负荷随季节性变化不太对时，宜设照明专用变压器8、某110／35kV变电所，110kV线路为6回，36kV线路为8回，均采用双母线，请判断下列旁路设施的表述中哪一项是正确的？（）A、当35kV配电装置采用手车式高压开关柜时，宜设置旁路设施B、采用SF6断路器的主接线，宜设置旁路设施C、当有旁路母线时，不宜采用母联断路器兼作旁路断路器的接线D、当不允许停电检修断路器时，可设置旁路设施9、某35／6kV变电所，装有两台主变压器，当6kV侧有8回出线并采用手车式高压开关柜，6KV侧宜采用下列哪种接线方式？（）A、单母线B、分段单母线C、双母线D、设置旁路设施10、一座110／35kV变电所，当110kV线路为6回路及以上时，宜采用下列哪种主接线方式？（）A、桥形、线路变压器组或线路分支接线B、扩大桥形C、单母线或分段单母线的接线D、双母线的接线11、下列关于爆炸性气体环境中变、配电所的设计原则中，哪一项不符合规范的要求？（）A、变、配电所应布置在爆炸危险区域1区范围以外B、变、配电所可布置在爆炸危险区域2区范围以内C、当变、配电所为正压室时，可布置在爆炸危险区域1区范围以内D、当变、配电所为正压室时，可布置在爆炸危险区域2区范围以内12、下列关于选择35kV变电所所址的表述中哪一项与规范的要求一致？（）A、应考虑变电所与周围环境、邻近设施的相互影响和具有适宜的地址、地形和地貌条件B、靠近用电户多的地方C、所址标高宜在100年一遇高水位之上D、靠近主要交通道路13、变电所内各种地下管线之间的最小净距，应满足安全、检修安装及工艺的要求，下列哪一项表述符合规范要求？（）A、10kV直埋电力电缆与事故排油管的水平净距不小于0．5mB、10kV直埋电力电缆与事故排油管的垂直净距不小于0．25mC、10kV直埋电力电缆与热力管的水平净距不小于1mD、10kV直埋电力电缆与热力管的垂直净距不小于0．5m14、110kV变电所屋内布置的GIS通道宽度应满足运输部件的需要，但不宜不小于下列哪个数值？（）A、1．5mB、1．7mC、2．0mD、2．2m15、在计算短路电流时，最大短路电流可用于下列哪一项用途？（）A、确定设备的检修周期B、确定断路器的开断电流C、确定设备数量D、确定设备布置形式16、某110／10kV变电所，其两台主变压器的分列运行，两路电源进线引自不同电源，判断下列说法哪一项是正确的？（）A、两台主变压器中容量大的变压器提供给10kV母线的短路电流大B、变电所的对端电源侧短路阻抗大，其10kV母线短路电流比较大C、哪条线路的导线截面大，哪条线路对应的10kV母线短路电流比较大D、从系统计算到10kV母线的综合短路阻抗越小的，其对应的10kV母线短路电流越大17、在电力系统零序短路电流计算中，变压器的中性点若经过电抗接地，在零序网络中，其等值电抗应为原电抗值的多少？（）A、B、不变C、3倍D、增加3倍18、安装有两台主变压器的35kV变电所，当断开一台时，另一台变压器的容量不应小于全部负荷的60％，并应保证用户何种负荷的供电？（）A、一级负荷B、二级负荷C、三级负荷D、一级和二级负荷19、高压单柱垂直开启式隔离开关在分闸状态下，动静触头间的最小电气距离不应小于配电装置的哪种安全净距？（）A、A1值、值C、B值D、C值20、一台35／0．4kV变压器，容量为1000kV·A，其高压侧用熔断器保护，可靠系数取2，其高压熔断器熔体的额定电流应选择：（）A、15AB、20AC、30AD、40A21、10kV室内敷设无遮拦裸导体距地(楼)面的高度不应低于下列哪一项数值？（）A、2．4mB、2．5mC、2．6mD、2．7m22、在TN-C三相交流380／220V平衡配电系统中，负载电流为39A，采用BV导线穿钢管敷设，若每相三次谐波电流为50％时，中性线导体截面选择最低不应小于下列哪一项数值？(不考虑电压降、环境和线路敷设方式等影响，导体允许持续载流量按下表选取)（）BV导线三相回路穿钢管敷设允许持续载流量表A、4mm2B、6mm2C、10mm2D、16mm223、中性点直接接地的交流系统中，当接地保护动作不超过1min切除故障时，电力电缆导体与绝缘屏蔽之问额定电压如何选择？（）A、应按100％的使用回路工作相电压选择B、应按133％的使用回路工作相电压选择C、应按150％的使用回路工作相电压选择D、应按173％的使用回路工作相电压选择24、变电所的二次接线设计中，下列哪个要求不正确？（）A、隔离开关与相应的断路器之间应装设闭锁装置B、隔离开关与相应的接地刀闸之间应装设闭锁装置C、闭锁连锁回路的电源，应采用与继电保护、控制信号回路同一电源D、屋内的配电装置，应装设防止误人带电间隔的设施25、变压器保护回路中，将下列哪一项故障设置成预告信号是不正确的？（）A、变压器过负荷B、变压器温度过高C、变压器保护回路断线D、变压器重瓦斯动作26、对于无人值班变电所，下列哪组直流负荷的统计时间和统计负荷系数是正确的？（）A、监控系统事故持续放电时问为1h，负荷系数为0．5B、监控系统事故持续放电时问为2h，负荷系数为0．6C、监控系统事故持续放电时间为2h，负荷系数为1．0D、监控系统事故持续放电时间为2h，负荷系数为0．827、下列哪一项不是选择变电所蓄电池容量的条件？（）A、以最严重的事故放电阶段计算直流母线电压水平B、满足全所事故全停电时间内的放电容量C、满足事故初期冲击负荷的放电容量D、满足事故放电末期全所冲击负荷的放电容量28、安全防范系统的电源线、信号线经过不同防雷区的界面处，宜安装电涌保护器，系统的重要设备应安装电涌保护器，电涌保护器接地端和防雷接地装置应做等电位联结，等电位联结带应采用铜质线，按现行国家标准其截面积不应小于下列哪个数值？（）A、6mm2、0C、16mm2D、25mm229、某类型电涌保护器，无电涌出现时为高阻抗，随着电涌电流和电压的增加，阻抗跟着连续变小，通常采用压敏电阻、抑制二极管作这类SPD的组件，该SPD属于下列哪种类型？（）A、电压开关型SPDB、组合型SPDC、限压型SPDD、短路保护型SPD30、在3～110kV交流系统中对工频过电压采取措施加以降低，一般主要在线路上采用下列哪种措施限制工频过电压？（）A、安装并联电抗器B、安装串联电抗器C、安装并联电容器D、安装并联电容器31、发电机额定电压10．5kV，额定容量100MW，发电机内部发生单线接地故障电流不大于3A，当不要求瞬时切机时，应采用怎样的接地方式？（）A、不接地方式B、消弧线圈接地方式C、高电阻接地方式D、直接或小电阻接地方式32、按热稳定校验接地装置接地线的最小截面时，对直接接地系统，流过接地线的电流可使用：（）A、三相短路电流稳态值B、三相短路电流全电流有效值C、单相接地短路电流稳态值D、单相短路电流全电流有效值33、在建筑物内实施总等电位联结的目的是：（）A、为了减小跨步电压B、为了降低接地电阻值C、为了防止感应电压D、为了减小接触电压34、建筑照明设计中，没在满足眩光限制和配光要求条件下，应选用效率高的灯具，按现行国家标准，格栅荧光灯灯具的效率不应低于下列哪一项数值？（）A、55％B、60％C、65％D、70％35、移动式和手提式灯具应采用Ⅲ类灯具，用安全特低电压供电，其电压值的要求，下列表述哪一项符合现行国家标准规定？（）A、在干燥场所不大于50V，在潮湿场所不大于12VB、在干燥场所不大于50V，在潮湿场所不大于25VC、在干燥场所不大于36V，在潮湿场所不大于24V D、在干燥场所不大于36V，在潮湿场所不大于12V36、为风机和水泵等生产机械进行电气传动控制方案选择，下列哪一项观点是错误的？（）A、变频调速，优点是调速性能好、节能效果好、可使用笼型异步电动机，缺点是成本高B、某些特大功率的风机水泵虽不调速，但需变频软启动装置C、对于功率为100～200kW、转速为1450r／min的风机水泵，应采用交一交变频提供D、对于调速范围不大的场合，可采用串级调速方案，其优点是变流设备容量小，较其他无级调速方案经济；缺点为必须使用绕线型异步电动机，功率因数低，电机损耗大，最高转速降低37、一栋65m高的酒店，有一条宽2m、长50m的走廊，若采用感烟探测器，至少应设置多少个？（）A、3个B、4个C、5个D、6个38、对于医院中的护理呼叫信号应具备的功能，下列叙述中哪一项是正确的？（）、患者呼叫时，医护值班室宜有明显的光提示，病房门口要有声提示B、随时接受患者呼叫，准确显示呼叫患者的楼层号C、允许多路同时呼叫，对呼叫者逐一记忆、显示D、医护人员未做临床处置的患者呼叫，其提示信号可保持0．5h39、在35kV架空电力线路设计中，最低气温工况，应按下列哪种情况计算？（）A、无风，无冰B、无风，覆冰厚度5mmC、风速5m／s，无冰D、风速5m／s，覆冰厚度5mm40、在10kV架空电力线路设计中，钢芯铝绞线的平均运行张力上限(即瞬时破坏张力的百分数)取18％，其中一档线路的档距为115m，该档距线路应采取下列哪种防震措施？（）A、不需要采取措施B、采用护线条C、采用防震锤D、采用防震线二、多项选择题41、在建筑物低压电气装置中，下列哪些场所的设备可以省去间接接触防护措施？（）A、道路照明的金属灯杆B、处在伸臂范围以外的墙上架空线绝缘子及其连接金属件(金具)C、尺寸小的外露可导电体(约50mm×50mm)，而且与保护导体连接困难时D、触及不到钢筋的混凝土电杆42、为了降低波动负荷引起的电网电压波动和闪变，对波动负荷采取下列哪些措施是合理的？（）A、采用专线供电B、与其他负荷共用配电线路时，降低配电线路的阻抗C、当较大功率的波动负荷或波动负荷群与对电压波动、闪变敏感的负荷由同一母线供电时，将它们分别由不同的变压器供电D、正确选择变压器的变压比和电压分接头43、用电单位设置自备电源的条件是：（）A、用电单位有大量一级负荷时B、需要设置自备电源作为一级负荷中特别重要负荷的应急电源时C、有常年稳定余热、压差、废气可供发电，技术可靠、经济合理时D、所在地区偏僻，远离电力系统，设置自备电源经济合理时44、下列几种情况中，电力负荷应划为一级负荷中特别重要负荷的是：（）A、中断供电将造成人身伤亡时B、中断供电将在政治、经济上造成重大损失时C、中断供电将发生中毒、爆炸和火灾等情况的负荷D、某些特等建筑，如国宾馆、国家级及承担重大国事活动的会堂、国家体育中心45、在配电系统设计中，下列哪几种情况下宜选用接线组别为D，yn11变压器？（）A、需要提高单相短路电流值，确保低压单相接地保护装置动作灵敏度者B、需要限制三次谐波含量者C、三相不平衡负荷超过变压器每相额定功率15％以上者D、在IT系统接地形式的低压电网中46、当采用低压并联电容器作无功补偿时，低压并联电容器装置应装设下列哪几项表计？（）A、电流表B、电压表C、功率因数表D、无功功率表47、下列关于110kV屋外配电装置设计中最大风速的选取哪几项是错误的？（）A、地面高度，30年一遇10min平均最大风速B、离地10m高，30年一遇10min平均瞬时最大风速C、离地10m高，30年一遇10min平均最大风速D、离地10m高，30年一遇10min平均风速48、远离发电机端的网络发生短路时，可认为下列哪些项相等？（）A、三相短路电流非周期分量初始值B、三相短路电流稳态值C、三相短路电流第一周期全电流有效值、三相短路后0 s的周期分量有效值49、在计算短路电流时，下列观点哪些项是正确的？（）A、在计算10kV不接地系统不对称短路电流时，可以忽略线路电容B、在计算10kV不接地系统不对称短路电流时，不可忽略线路电容C、在计算低压系统中的短路电流时，可以忽略线路电容D、在计算低压系统中的短路电流时，不可忽略线路电容50、对于远端短路的对称短路电流计算中，下列哪些说法是正确的？（）A、稳态短路电流不等于开断电流B、稳态短路电流等于开断电流C、短路电流初始值不等于开断电流D、短路电流初始值等于开断电流51、在按回路正常工作电流选择裸导体截而时．导体的长期允许载流量，应根据所在地区的下列哪些条件进行修正？（）A、海拔高度B、环境温度C、日温差D、环境湿度52、当TN-S系统配电线路较长，接地故障电流Id较小，短路保护电器难以满足接地故障保护灵敏性的要求时，可采取下列哪些措施？（）A、选用Y，ynO接线组别变压器取代D，yn11接线组别变压器B、断路器加装剩余电流保护器C、采用带接地故障保护的断路器D、减小保护接地导体截面53、选择高压电器时，下列哪些电器应校验其额定开断电流能力？（）A、断路器B、负荷开关C、隔离开关D、熔断器54、下列关于对选择高压电器和导体的表述哪些是正确的？（）A、对电缆可只校验热稳定，不必校验动稳定B、对架空线路，可不校验热稳定和动稳定C、对于高压熔断器，可不校验热稳定和动稳定D、对于电流互感器，可只校验热稳定，不必校验动稳定55、电缆导体实际载流量应计及敷设使用条件差异的影响，规范要求下列哪些敷设方式应计入热阻的影响？（）A、直埋敷设的电缆B、敷设于保护管中的电缆C、敷设于封闭式耐火槽盒中的电缆D、空气中明敷的电缆56、规范规定在外部火势作用一定时间内需维持通电的下列哪些场所或回路，明敷的电缆应实施耐火防护或选用耐火性的电缆？（）A、消防、报警、应急照明、断路器操作直流电源和发电机组紧急停机的保安电源等重要同路B、计算机监控、双重化继电保护、保安电源或应急电源等采用相互隔离的双回路C、油罐区、钢铁厂中可能有融化金属溅落等易燃场所D、火力发电厂水泵房、化学水处理、输煤系统、油泵房等重要电源且相互隔离的双回供电回路57、10MV·A以下的变压器装设电流速断保护和过电流保护时，下列哪些项不符合设计规范？（）A、保护装置应动作于断开变压器的各侧断路器B、保护装置可以仅动作于断开变压器的高压侧断路器C、保护装置可以仅动作于断开变压器的低压侧断路器D、保护装置可以动作于信号58、对3～63kV线路的下列哪些故障及异常运行方式应装设相应的保护装置？（）A、相间短路B、过负荷C、线路电压低D、单相接地59、对电压为3kV及以上电动机单相接地故障，下列哪些项符合设计规范要求？（）、接地电流小于5 时，应装设有选择性的单相接地保护B、接地电流为10A及以上时，保护装置动作于跳闸C、接地电流大于5A时，可装设接地检测装置D、接地电流为10A以下时，保护装置可动作于跳闸或信号60、下列关于系统中装设消弧线圈的描述哪些是正确的？（）A、宜将多台消弧线圈集中安装在一处B、应保证系统在任何运行方式下，断开一、二回线路时，大部分不致失去补偿C、消弧线圈不宜接在YNd或YNynd接线的变压器中性点上，但可接在ZN，YN接地的变压器中性点上D、如变压器无中性点或中性点未引出，应装设专用接地变压器，其容量应与消弧线圈的容量相配合61、防雷击电磁脉冲的电涌保护器必须能承受预期通过它们的雷电流，并应符合相关附加要求，下列表述哪些符合现行国家标准规定的附加要求？（）A、通过电涌时的最大钳压B、有能力通过在雷电流通过后产生的工频续流C、有能力熄灭在雷电流通过后产生的工频续流D、有能力减小在雷电流通过后产生的工频续流62、规范要求下列哪些A类电气装置和设施的金属部分均应接地？（）A、标称电压220V及以下的蓄电池室内的支架B、电机、变压器和高压电器等的底座和外壳C、互感器的二次绕组D、箱式变电站的金属箱体63、下列关于变电所电气装置的接地装置，表述正确的是：（）A、对于10kV变电所，当采用建筑物的基础作接地极且接地电阻又满足规定值时，可不另设人工接地B、当需要没置人工接地网时，人工接地网的外缘应闭合，外缘各角应做成直角C、人工接地网应以水平接地极为主D、GIS的接地可采用普通钢筋混凝土构件的钢筋作接地线64、在建筑照明设计中，对照明方式的选择，下列哪些项是正确的？（）A、对于部分作业面照度要求较高，只采用一般照明不合理的场所，宜采用混合照明B、在一个工作场所内可只采用局部照明C、同一场所内的不同区域有不同照度要求时，应采用分区一般照明D、工作场所通常设置一般照明65、应急照明的照度标准值，下列表述哪些项符合现行国家标准规定？（）A、建筑物公用场所安全照明的照度值不低于该场所一般照明照度值的10％B、建筑物公用场所备用照明的照度值除另有规定外，不低于该场所一般照明照度值的5％C、建筑物公用场所疏散走道的地面最低水平照度不应低于0．51xD、人民防空地下室疏散通道照明的地面最低照度值不低于51x66、图示笼型异步电动机的启动特性，其中曲线1、2是不同定子电压时的启动机械特性，直线3是电机的恒定静阻转矩线，下列哪些解释是正确的？（）A、曲线2的定子电压低于曲线1B、曲线2的定子电源频率低于曲线1C、电机在曲线2时启动成功D、电机已启动成功，然后转变至曲线2的定子电压，可继续运行67、下列关于直接接于电网的同步电动机的运行性能的表述中，哪些是正确的？（）A、不可以超前的功率因数输出无功功率B、同步电动机无功补偿的能力与电动机的负荷率、激磁电流及额定功率因数有关C、在电网频率恒定的情况下，电动机的转速是恒定的D、同步电动机的力矩与电源电压的二次方成正比68、火灾自动报警系统主电源的保护开关不应采用下列哪些电气装置？（）、断路器B、熔断器C、负荷开关D、漏电保护开关69、根据规范规定，下列哪些项表述不符合通用型公共建筑基本安防系统的设计要求？（）A、重要工作室、大楼监控中心、信息机房应设置出入口控制系统、视频安防监控系统和入侵报警系统B、各层通道宜预留视频安防监控系统管线和接口C、电梯厅和自动扶梯口宜预留视频安防系统管线和接口D、各层电气设备问宜设置视频监控系统70、下列几种架空电力线路采用的过电压保护方式中，哪些做法符合规范要求？（）A、66kV线路，年平均雷暴日数在30天以上的地区，宜沿全线架设地线B、35kV线路，进出线段宜架设地线C、在多雷区，10kV混凝土杆线路可架设地线D、在多雷区，10kV混凝土杆线路当采用铁横担时，不宜提高绝缘子等级。
