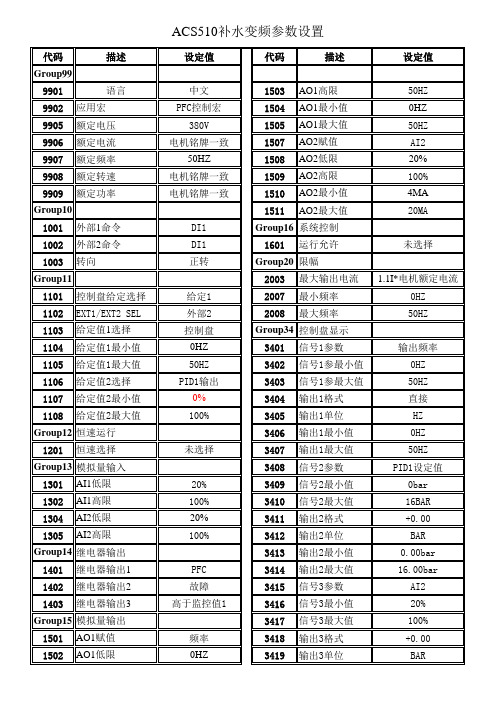

ABB变频器参数设定一览表常用基本设定值：代码英文名称中文名称范围用户设定1001 EXT1 COMMANDS外部1命令0…14 11002 EXT2 COMMANDS外部2命令0…14 11102 EXT1 / EXT2 SEL外部控制选择-6…12 71103 REF1 SELECT给定值1选择0…17，20，21 21106 REF2 SELECT给定值2选择0…17，20，21 192008 MAXIMUM FREQ最大频率0.0…500.0Hz 502102 STOP FUNCTION停车方式1=自由停车，2=积分停车 12113 START DELAY启动延时0.00…60.00s 0~22601 FLUX OPTIMIZATION允许磁通最优化0=关闭，1=打开04010 ET POINT SEL给定值选择0…19 194011 NTERNAL SETPNT内部给定值单位和换算比例是由参数4006 和4007来定义30(压力)4022 SLEEP SELECTION睡眠选择0…7, -1…-6 79902 APPLIC MACRO ( 应用宏)选择一个应用宏。
应用宏自动设置参数，使ACS550 得以完成某些特定的应用。
1 = ABB 标准宏2 = 3-线宏3 = 交变宏4 = 电动电位器宏5 = 手动/自动宏6 = PID控制宏7 = PFC控制宏8 = 转矩控制宏0 = 用户宏 1 上载-1 = 用户宏 1 存储-2 = 用户宏 2 上载-3 = 用户宏2 存储6ABB变频器故障代码一览表故障列表：故障代码控制盘上显示的故障名称故障描述及其纠正措施1 OVERCURRENT过流输出电流过大。
检查和排除：* 电机过载。
* 加速时间过短( 参数2202 ACCELER TIME 1（加速时间1）和2205ACCELER TIME 2 （加速时间2）)。
* 电机故障，电机电缆故障或接线错误。
ACS550 完整参数表Group 99: 起动数据代码英文名称中文名称用户/缺省值9901 LANGUAGE 语言 1(中文)9902 APPLIC MACRO 应用宏 3(交变宏) 9904 MOTOR CTRL MODE 电机控制模式 3(标量速度) 9905 MOTOR NOM VOLT 电机额定电压 380V9906 MOTOR NOM CURR 电机额定电流 A9907 MOTOR NOM FREQ 电机额定频率 50 Hz9908 MOTOR NOM SPEED 电机额定转速 1450rpm9909 MOTOR NOM POWER 电机额定功率 11kW9910 MOTOR ID RUN 电机辨识运行 0(关闭)Group 01: 运行数据0102 SPEED 转速 rpm0103 OUTPUT FREQ 输出频率 Hz0104 CURRENT 电流 A0105 TORQUE 转矩 %0106 POWER 功率 kW0107 DC BUS VOLTAGE 直流电压 V0109 OUTPUT VOLTAGE 输出电压 V0110 DRIVE TEMP 传动温度°C0111 EXTERNAL REF 1 外部给定1 1 rpm / 0.1 Hz 0112 EXTERNAL REF 2 外部给定2 %0113 CTRL LOCATION 控制方式 1(外部1)0114 RUN TIME (R) 运行时间 0 h0115 KWH COUNTER (R) 千瓦时计数器 kWh0116 APPL BLK OUTPUT 调节器输出 %0118 DI 1-3 STATUS DI 1-3状态0119 DI 4-6 STATUS DI 4-6状态0120 AI1 AI1 %0121 AI2 AI2 % -0122 RO 1-3 STATUS RO1-3状态0123 RO 4-6 STATUS RO 4-6 状态0124 AO1 AO1 mA0125 AO2 AO2 mA0126 PID 1 OUTPUT PID 1 输出 %0127 PID 2 OUTPUT PID 2 输出 %0128 PID 1 SETPNT PID 1设定值0129 PID 2 SETPNT PID 2设定值0130 PID 1 FBK PID 1设定值0131 PID 2 FBK PID 2 反馈值0132 PID 1 DEVIATION PID 1 偏差值0133 PID 2 DEVIATION PID 2 偏差值0134 COMM RO WORD 通讯字 00135 COMM VALUE 1 通讯数据1 00136 COMM VALUE 2 通讯数据2 00137 PROCESS VAR 1 过程变量1 10138 PROCESS VAR 2 过程变量2 10139 PROCESS VAR 3 过程变量3 10140 RUN TIME 运行时间 0kh0141 MWH COUNTER 兆瓦时计数器 MWh0142 REVOLUTION CNTR 旋转计数器 100143 DRIVE ON TIME (HI) 通电时间（日） 0天0144 DRIVE ON TIME(LO) 通电时间（滴答） 0hh.mm.ss 0145 MOTOR TEMP 电机温度 0Group 03: FB 实际信号0301 FB CMD WORD 1 总线控制字10302 FB CMD WORD 2 总线控制字20303 FB STS WORD 1 总线状态字10304 FB STS WORD 2 总线状态字2 00305 FAULT WORD 1 故障字1 00306 FAULT WORD 2 故障字2 00307 FAULT WORD 3 故障字3 00308 ALARM WORD 1 报警字1 00309 ALARM WORD 2 报警字2 0Group 04: 故障记录0401 LAST FAULT 最后故障 00402 FAULT TIME 1 故障时间 1 00403 FAULT TIME 2 故障时间 2 00404 SPEED AT FLT 故障时转速 0 rpm0405 FREQ AT FLT 故障时频率 0Hz0406 VOLTAGE AT FLT 故障时电压 0 V0407 CURRENT AT FLT 故障时电流 0 A0408 TORQUE AT FLT 故障时转矩 0%0409 STATUS AT FLT 故障时状态 00410 DI 1-3 AT FLT 故障时DI 1-3 00411 DI 4-6 AT FLT 故障时DI 4-6 00412 PREVIOUS FAULT 1 历史故障1 00413 PREVIOUS FAULT 2 历史故障2 0Group 10: 输入指令1001 EXT1 COMMANDS 外部1 21002 EXT2 COMMANDS 外部2 01003 DIRECTION 转向1 3Group 11: 给定选择1101 KEYPAD REF SEL 控制盘给定 11102 EXT1/EXT2 SEL 外部控制选择 01103 REF1 SELECT 给定值1选择 11104 REF1 MIN 给定值1下限 0Hz/0rpm1105 REF1 MAX 给定值1上限 50 Hz /1500 rpm 1106 REF2 SELECT 给定值2选择 21107 REF2 MIN 给定值2下限 0%1108 REF2 MAX 给定值2上限 100%Group 12: 恒速运行1201 CONST SPEED SEL 恒速选择 91202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz 1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz 1209 TIMED MODE SEL 定时模式选择 2Group 13: 模拟输入1301 MINIMUM AI1 AI1下限 0%1302 MAXIMUM AI1 AI1上限 100%1303 FILTER AI1 AI1滤波时间 0.1s1304 MINIMUM AI2 AI2下限 0%1305 MAXIMUM AI2 AI2上限 100%1306 FILTER AI2 AI2滤波时间 0.1sGroup 14: 继电器输出1401 RELAY OUTPUT 1 继电器输出1 11402 RELAY OUTPUT 2 继电器输出2 21403 RELAY OUTPUT 3 继电器输出3 31404 RO 1 ON DELAY 继电器1 0s1405 RO 1 OFF DELAY 继电器1 0s1406 RO 2 ON DELAY 继电器2 0s1407 RO 2 OFF DELAY 继电器2 0s1408 RO 3 ON DELAY 继电器3 0s1409 RO 3 OFF DELAY 继电器3 0s1410 RELAY OUTPUT 4 继电器输出4 01411 RELAY OUTPUT 5 继电器输出5 01412 RELAY OUTPUT 6 继电器输出6 01413 RO 4 ON DELAY 继电器4通延时 0s1414 RO 4 OFF DELAY 继电器4断延时 0s1415 RO 5 ON DELAY 继电器5通延时 0s1416 RO 5 OFF DELAY 继电器5断延时 0s1417 RO 6 ON DELAY 继电器6通延时 0s1418 RO 6 OFF DELAY 继电器6断延时 0sGroup 15: 模拟输出1501 AO1 CONTENT SEL AO1赋值 1031502 AO1 CONTENT MIN AO1赋值下限取决于参数01031503 AO1 CONTENT MAX AO1赋值上限取决于参数0103 1504 MINIMUM AO1 AO1下限 0 mA1505 MAXIMUM AO1 AO1 上限 0 mA1506 FILTER AO1 AO1 滤波时间 0.1 s1507 AO2 CONTENT SEL AO2 赋值 1041508 AO2 CONTENT MIN AO2 赋值下限取决于参数0104 1509 AO2 CONTENT MAX AO2 赋值上限取决于参数0104 1510 MINIMUM AO2 AO2 下限 0 mA1511 MAXIMUM AO2 AO2 上限 0 mA1512 FILTER AO2 AO2 滤波时间 0.1 sGroup 16: 系统控制1601 RUN ENABLE 运行允许 01602 PARAMETER LOCK 参数锁定 11603 PASS CODE 解锁密码 01604 FAULT RESET sEL 故障复位选择 01605 USER PAR SET CHG用户参数切换 01606 LOCAL LOCK 本地锁定 01607 PARAM SAVE 参数存储 01608 START ENABLE 1 起动允许1 01609 START ENABLE 2 起动允许2 01610 DISPLAY ALARMS 显示报警 0Group 20: 限幅2001 MINIMUM SPEED 最小转速 0rpm2002 MAXIMUM SPEED 最大转速 1500 rpm 2003 MAX CURRENT 最大电流 1.8 * I2hd 2005 OVERVOLT CTRL 过压控制 12006 UNDERVOLT CTRL 欠压控制 12007 MINIMUM FREQ 最小频率 0 Hz2008 MAXIMUM FREQ 最大频率 50 Hz2013 MIN TORQUE SEL 最小转矩选择 02014 MAX TORQUE SEL 最大转矩选择 02015 MIN TORQUE 1 最小转矩1 -300.0%2016 MIN TORQUE 2 最小转矩2 -300.0%2017 MAX TORQUE 1 最大转矩1 300.0%2018 MAX TORQUE 2 最大转矩2 300.0%Group 21: 起动/ 停止2101 START FUNCTION 起动方式 12102 STOP FUNCTION 停车方式 12103 DC MAGN TIME 直流磁化时间 0.3s2104 DC CURR CTL 直流抱闸控制 02105 DC HOLD SPEED 直流抱闸转速 rpm2106 DC CURR REF 直流抱闸电流 30%2107 DC BRAKE TIME 直流制动时间 0 s2108 START INHIBIT 起动禁止 02109 EM STOP SEL 急停选择 02110 TORQ BOOST CURR 转矩提升电流 100%Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择 12202 ACCELER TIME 1 加速时间1 5s2203 DECELER TIME 1 加速时间1 5s2204 RAMP SHAPE 1 速度曲线形状1 0.0s2205 ACCELER TIME 2 加速时间2 5 s2206 DECELER TIME 2 加速时间2 5 s2207 RAMP SHAPE 2 速度曲线形状2 0.0 s2208 EM DEC TIME 急停减速时间 1.0 s2209 RAMP INPUT 0 积分器输入置零 0Group 23: 速度控制2301 PROP GAIN 比例增益 102302 INTEGRATION TIME 积分时间 2.52303 DERIVATION TIME 微分时间 02304 ACC COMPENSATION 加速补偿 02305 AUTOTUNE RUN 自优化运行 0( 关闭) Group 24: 转矩控制2401 TORQ RAMP UP 转矩上升时间 0s2402 TORQ RAMP DOWN 转矩下降时间 0sGroup 25: 危险频率2501 CRIT SPEED SEL 危险频率选择 0（关闭）2502 CRIT SPEED 1 LO 危险频率1低限 0rpm/0 Hz 2503 CRIT SPEED 1 HI 危险频率1高限 0rpm/0 Hz 2504 CRIT SPEED 2 LO 危险频率2低限 0rpm/0 Hz 2505 CRIT SPEED 2 HI 危险频率2高限 0rpm/0Hz 2506 CRIT SPEED 3 LO 危险频率3低限 0rpm/0 Hz 2507 CRIT SPEED 3 HI 危险频率3 高限 0rpm/0 Hz Group 26: 电机控制2601 FLUX OPTIMIZATION 允许磁通最优化 0关闭2602 FLUX BRAKING 磁通制动 0关闭2603 IR COMP VOLT IR 补偿电压取决于容量2604 IR COMP FREQ IR 补偿电频率 80%2605 U/F RATIO 压频比曲线 1（线性）2606 SWITCHING FREQ 开关频率 4kHz2607 SW FREQ CTRL 开关频率控制 1（打开）2608 SLIP COMP RATIO 滑差补偿 02609 NOISE SMOOTHING 噪音过滤 0（禁止）Group 29: 维护2901 COOLING FAN TRIG 冷却风机触发点 0( 未选择) 2902 COOLING FAN ACT 冷却风机计数器 0.0 kh 2903 REVOLUTION TRIG 累计转数触发点 0 ( 未选择) 2904 REVOLUTION ACT 累计转数计数器 0 MRev2905 RUN TIME TRIG 运行时间触发点 0 ( 未选择) 2906 RUN TIME ACT 运行时间计数器 0.0 kh 2907 USER MWH TRIG 累计功耗触发点 0 ( 未选择) 2901 USER MWH ACT 累计功耗计数器 0.0 MWh Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障 03002 PANEL COMM ERR 控制盘丢失 13003 EXTERNAL FAULT 1 外部故障1 03004 EXTERNAL FAULT 2 外部故障2 03005 MOT THERM PROT 电机温度保护 1 ( 故障) 3006 MOT THERM TIME 电机温升时间 500 s3007 MOT LOAD CURVE 电机负载曲线 100%3008 ZERO SPEED LOAD 零速负载 70%3009 BREAK POINT FREQ 负载折点 35 Hz3010 STALL FUNCTION 堵转功能 0 ( 未选择) 3011 STALL FREQUENCY 堵转频率 20 Hz3012 STALL TIME 堵转时间 20 s3013 UNDERLOAD FUNC 欠载功能 0 ( 未选择) 3014 UNDERLOAD TIME 欠载时间 20 s3015 UNDERLOAD CURVE 欠载曲线 13017 EARTH FAULT 接地故障 1( 允许) 3018 COMM FAULT FUNC 通讯故障功能 0 ( 未选择) 3019 COMM FAULT TIME 通讯故障时间 3.0 s3021 AI1 FAULT LIMIT AI1故障极限 0%3022 AI2 FAULT LIMIT AI2故障极限 0%3023 WIRING FAULT 接线故障 1允许Group 31: 自动复位3101 NR OF TRIALS 复位次数 03102 TRIAL TIME 复位时间 30 s3103 DELAY TIME 延时时间 0 s3104 AR OVERCURRENT 过流复位 0 ( 禁止) 3105 AR OVERVOLTAGE 过压复位 0 ( 禁止) 3106 AR UNDERVOLTAGE 欠压复位 0 ( 禁止) 3107 AR AI<MIN AI 故障复位 0 ( 禁止) 3108 AR EXTERNAL FLT 外部故障复位 0 ( 禁止) Group 32: 监控器3201 SUPERV 1 PARAM 监控器1参数 1033202 SUPERV 1 LIM LO 监控器1低限 03203 SUPERV 1 LIM HI 监控器1高限 03204 SUPERV 2 PARAM 监控器2参数 1033205 SUPERV 2 LIM LO 监控器2低限 03206 SUPERV 2 LIM HI 监控器2高限 03207 SUPERV 3 PARAM 监控器3参数 1033208 SUPERV 3 LIM LO 监控器3低限 03209 SUPERV 3 LIM HI 监控器3高限 0Group 33: 信息3301 FW VERSION 软件版本固件版本3302 LP VERSION 程序版本 03303 TEST DATE 测试日期 03304 DRIVE RATING 传动容量Group 34: 控制盘显示/ 过程变量3401 SIGNAL 1 PARAM 信号1参数1 1033402 SIGNAL 1 MIN 信号1最小值3403 SIGNAL 1 MAX 信号1最大值3404 OUTPUT 1 DSP FORM 信号1格式 93405 OUTPUT 1 UNIT 信号1单位3406 OUTPUT 1 MIN 输出1最小值3407 OUTPUT 1 MAX 输出1最大值3408 SIGNAL 2 PARAM 信号2参数 1043409 SIGNAL 2 MIN 信号2最小值3410 SIGNAL 2 MAX 信号2最大值3411 OUTPUT 2 DSP FORM 信号2格式3412 OUTPUT 2 UNIT 信号2单位3413 OUTPUT 2 MIN 输出2最小值3414 OUTPUT 2 MAX 输出2最大值3415 SIGNAL 3 PARAM 信号3参数 1053416 SIGNAL 3 MIN 信号3最小值3417 SIGNAL 3 MAX 信号3最大值3418 OUTPUT 3 DSP FORM 信号3格式3419 OUTPUT 3 UNIT 信号3单位3420 OUTPUT 3 MIN 输出3最小值3421 OUTPUT 3 MAX 输出3最大值Group 35: 电机温度测量3501 SENSOR TYPE 传感器类型 03502 INPUT SELECTION 输入选择 13503 ALARM LIMIT 报警极限 Ohm / 0 3504 FAULT LIMIT 故障极限 Ohm / 0 Group 36: 定时器功能3601 TIMERS ENABLE 定时功能允许 03602 START TIME 1 起动时间1 00:00:00 3603 STOP TIME 1 停止时间1 00:00:00 3604 START DAY 1 起动日期1 13605 STOP DAY 1 停止日期1 13606 START TIME 2 起动时间2 00:00:00 3607 STOP TIME 2 停止时间2 00:00:00 3608 START DAY 2 起动日期2 13609 STOP DAY 2 停止日期2 13610 START TIME 3 起动时间3 00:00:003611 STOP TIME 3 停止时间3 00:00:00 3612 START DAY 3 起动日期3 13613 STOP DAY 3 停止日期3 13614 START TIME 4 起动时间4 00:00:00 3615 STOP TIME 4 停止时间4 00:00:00 3616 START DAY 4 起动日期4 13617 STOP DAY 4 停止日期4 13622 BOOSTER SEL 上升沿激活选择 03623 BOOSTER TIME 上升沿激活时间 00:00:00 Group 40: 过程PID 设置14001 GAIN 增益 1.04002 INTEGRATION TIME 积分时间 60s4003 DERIVATION TIME 微分时间 0s4004 PID DERIV FILTER 微分滤波 1s4005 ERROR VALUE INV 偏差值取反 0否4006 UNITS 单位 44007 UNIT SCALE 显示格式 14008 0% VALUE 0% 值 0.0%4009 100% VALUE 100% 值 100%4010 SET POINT SEL 给定值选择 14011 INTERNAL SETPNT 内部给定值 40.0%4012 SETPOINT MIN 给定最小值 0%4013 SETPOINT MAX 给定最大值 100%4014 FBK SEL 反馈值选择 14015 FBK MULTIPLIER 乘法因子 0 (未使用) 4016 ACT1 INPUT 实际值1 输入 24017 ACT2 INPUT 实际值2 输入 24018 ACT1 MINIMUM 实际值1 下限 0%4019 ACT1 MAXIMUM 实际值1 上限 100%4020 ACT2 MINIMUM 实际值2 下限 0%4021 ACT2 MAXIMUM 实际值2 上限 100%4022 SLEEP SELECTION 睡眠选择 04023 PID SLEEP LEVEL 睡眠频率 0 Hz4024 PID SLEEP DELAY 睡眠延时 60 s4025 WAKE-UP DEV 唤醒偏差4026 WAKE-UP DELAY 唤醒延时 0.50 s 4027 PID 1 PARAM sET PID1参数选择 0Group 41: 过程PID 设置24101 GAIN 增益 1.04102 INTEGRATION TIME 积分时间 60 s4103 DERIVATION TIME 微分时间 0 s4104 PID DERIV FILTER 微分滤波 1 s4105 ERROR VALUE INV 偏差值取反 0否4106 UNITS 单位 44107 UNIT SCALE 显示格式 14108 0% VALUE 0%值 0.0%4109 100% VALUE 100% 值 100%4110 SET POINT SEL 给定值选择 14111 INTERNAL SETPNT 内部给定值 40.0% 4112 SETPOINT MIN 给定最小值 0%4113 SETPOINT MAX 给定最大值 100%4114 FBK SEL 反馈值选择 14115 FBK MULTIPLIER 乘法因子 0(未使用) 4116 ACT1 INPUT 实际值1输入 24117 ACT2 INPUT 实际值2输入 24118 ACT1 MINIMUM 实际值1下限 0%4119 ACT1 MAXIMUM 实际值1上限 100%4120 ACT2 MINIMUM 实际值2下限 0%4121 ACT2 MAXIMUM 实际值2上限 100%4122 SLEEP SELECTION 睡眠选择 04123 PID SLEEP LEVEL 睡眠频率 0Hz4124 PID SLEEP DELAY 睡眠延时 60s4125 WAKE-UP DEV 唤醒偏差4126 WAKE-UP DELAY 唤醒延时 0.50 s Group 42: 外部/ 修正PID4201 GAIN 增益 1.04202 INTEGRATION TIME 积分时间 60s4203 DERIVATION TIME 微分时间 0s4204 PID DERIV FILTER 微分滤波 1s4205 ERROR VALUE INV 偏差值取反 04206 UNITS 单位 44207 UNIT SCALE 显示格式 14208 0% VALUE 0%值 0%4209 100% VALUE 100% 值 100%4210 SET POINT SEL 给定值选择 14211 INTERNAL SETPNT 内部给定值 40.0% 4212 SETPOINT MIN 给定最小值 0%4213 SETPOINT MAX 给定最大值 100%4214 FBK SEL 反馈值选择 14215 FBK MULTIPLIER 乘法因子 0(未使用) 4216 ACT1 INPUT 实际值1输入 24217 ACT2 INPUT 实际值2 输入 24218 ACT1 MINIMUM 实际值1下限 0%4219 ACT1 MAXIMUM 实际值1上限 100%4220 ACT2 MINIMUM 实际值2下限 0%4221 ACT2 MAXIMUM 实际值2上限 100%4228 ACTIVATE 激活 04229 OFFSET 偏置 04230 TRIM MODE 修正模式 04231 TRIM SCALE 修正因子 0%4232 CORRECTION SRC 纠偏源 1(PID2 给定) Group 51: 外部通讯模块5101 FBA TYPE 总线适配器类型 05102…5126 FBA PAR 2…26总线参数2…26 05127 FBA PAR REFRESH 总线参数刷新 0完成5128 FILE CPI FW REV CPI 版本 05129 FILE CONFIG ID 文件辨识 05130 FILE CONFIG REV 文件版本 05131 FBA STATUS 适配器状态 05132 FBA CPI FW REV 适配器 CPI 版本 05133 FBA APPL FW REV 功能块版本 0Group 52: 控制盘通讯5201 STATION ID 站点号 15202 BAUD RATE 波特率 9.6 kbits/s5203 PARITY 奇偶校验 05204 OK MESSAGES 好信息5205 PARITY ERRORS 校验错误5206 FRAME ERRORS 帧错误5207 BUFFER OVERRUNS 溢出错误5208 CRC ERRORS CRC 错误Group 53: 内置通讯协议5301 EFB PROTOCOL ID 内置通讯协议辨识 05302 EFB STATION ID EFB 站点号 15303 EFB BAUD RATE EFB 波特率 9.6 kbits/s5304 EFB PARITY EFB 校验 0 (8N1)5305 EFB CTRL PROFILE EFB控制类型 0(ABB 传动简装版) 5306 EFB OK MESSAGES EFB好信息 05307 EFB CRC ERRORS EFB CRC错误 05308 EFB UART ERRORS EFB收发错误 05309 EFB STATUS EFB 状态 0( 空闲)5310 EFB PAR 10 EFB 参数10 0 ( 未选择)5311 EFB PAR 11 EFB 参数11 0( 未选择)5312 EFB PAR 12 EFB 参数12 0 ( 未选择)5313 EFB PAR 13 EFB 参数13 0 ( 未选择)5314 EFB PAR 14 EFB 参数14 0 ( 未选择)5315 EFB PAR 15 EFB 参数15 0 ( 未选择)5316 EFB PAR 16 EFB 参数16 0 ( 未选择)5317 EFB PAR 17 EFB 参数17 0 ( 未选择)5318 EFB PAR 18 EFB 参数18 05319 EFB PAR 19 EFB 参数19 05320 EFB PAR 20 EFB 参数20 0Group 81: PFC 控制8103 REFERENCE STEP1 给定增量1 0%8104 REFERENCE STEP2 给定增量2 0%8105 REFERENCE STEP3 给定增量3 0%8109 START FREQ 1 起动频率1 50Hz8110 START FREQ 2 起动频率2 50Hz8111 START FREQ 3 起动频率3 50Hz8112 LOW FREQ 1 停止频率1 25 Hz8113 LOW FREQ 2 停止频率2 25 Hz8114 LOW FREQ 3 停止频率3 25 Hz8115 AUX MOT START D 辅机起动延时 5 s8116 AUX MOT STOP D. 辅机停止延时 3 s8117 NR OF AUX MOT 辅机数量 18118 AUTOCHNG INTERV 自动切换间隔 0( 未选择) 8119 AUTOCHNG LEVEL 自动切换范围 50%8120 INTERLOCKS 内部锁定 48121 REG BYPASS CTRL 调节器旁路 0( 否)8122 PFC START DELAY PFC起动延时 0.5 s8123 PFC ENABLE PFC 允许 0( 未选择) 8124 ACC IN AUX STOP 辅机停止时加速 0 ( 未选择) 8125 DEC IN AUX START 辅机起动时减速 00 ( 未选择) 8126 TMED AUTOCHNG 定时切换 0( 未选择) 8127 MOTORS 电机个数 0( 未选择) Group 98: 可选件9802 COMM PROT SEL 通讯选择 0( 未选择)。

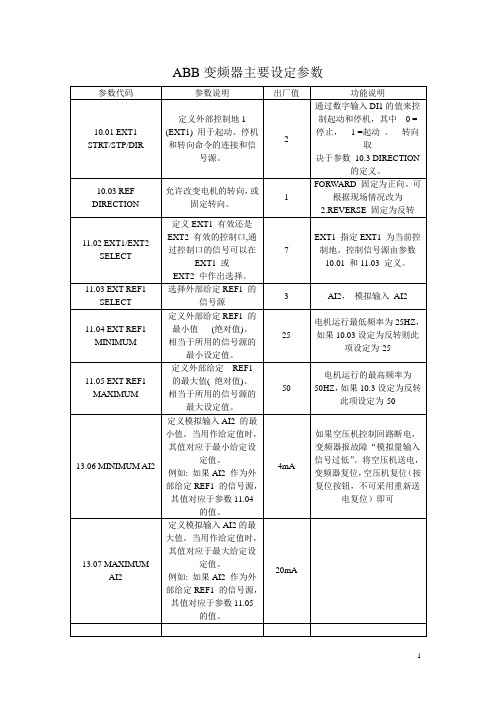

ABB变频器参数对照表【1】ACT===实际信号显示模式PAR===参数模式FUNC==功能模式DRIVE=传动选择模式ENTER=进入操作模式RESET=故障复位LOC/REM=本地/远控1.10.03==许改变或不改变转向2.20.07==下限频率3.20.08==上线频率4.99.03==《恢复出厂设置》5.99.06==电机额定电流6.99.07==电机额定频率7.99.08==电机额定转速8.99.09==电机额定功率9.22.02==加速时间10.22.03==减速时间11.22.04==点动加速12.22.05==点动减速13.15.04==定义模拟输出信号AO1的滤波时间14.15.05==标定模拟输出信号AO115.16.06==使进入本地控制模式的键失效（控制盘上的LOC/REM键）16.15.03==模拟输出显示信号AOI的最小值：0~4ma17.30.11==定义堵转功能的频率极限值18.30.12==定义堵转功能的时间19.30.16==激活电机缺相监控功能20.30….可编程的故障保护功能21.21….电机启动和停机的方式22.15….选择模拟输出显示的实际信号/输出信号处理23.10….外部启动/停机/转向/控制信号源24.11….控制盘给定值的类型/外控制地的选择和外部给定信号源和极限值25.35….电机温度测量故障码对照表4210 传动IGBT温度过高8110 模拟控制信号低于最小允许值7114 制动斩波器过载7112 制动电阻器过载3211 由于过高或过低的中间直流电压传动限制转矩2330 输出线接地4290 变流器模块温度过高FF88 逆变器模块的AINT板温度过高7121 电机堵转4310 电机温度过高4312 电机温度测量值超过参数35.02设定的报警极限5482 过大的IGBT结温4280 逆变器冷却风机的运行时超过了估计的寿命FF87 参数99.08额定电机转速参数设定不正确FF6A 电机负载过低7113 制动斩波器IGBT（s）短路FF82 传动输出滤波器的温度过高4110 控制板温度高于88摄氏度2211 输出电流测量回路出现电流互感器故障FF82 传动电压过高FF56 电机缺相2310 输出电流过大FF55 开关频率过高2340 电机或电缆短路。
关于A B B变频器的恒压供水P I D控制详细讲解文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]关于A B B变频器的恒压供水P I D控制详细讲解本人在造纸行业工作多年,对造纸行业的控制有一定的了解,平时苦恼于手下的员工对于造纸行业的电控了解不够.后来将造纸行业常用的控制汇编成一本培训资料,发给部门的所有工人熟读.收到一定的效果,本培训材料完全针对造纸行业的控制按照实际的电路来详细讲解其工作原理和工作的过程,涵盖造纸电控的外围设备控制,包括电机的直接启动,变频控制,软启动控制,正反转控制,多速电机控制.两地控制,纸机传动控制,复卷机.切纸机,复合机,包装输送系统.行车控制.可以说覆盖了造纸厂所有的电气控制.现先将其中的一小节发上来和大家交流,希望高手指正. 恒压供水P I D控制P I D控制P：比例环节。
也称为放大环节，它的输出量与输入量之间任何时候都是一个固定的比例关系。
I:积分环节：指输出量等于输入量对时间的积分。
D:微分环节：指输出等于输入的微分。
微分只与变化率有关，而与变化率的绝对值无关，偏差越大，控制越强。
其主要作用就是对变化的波动有更强的抑制能力。
P I D：比例积分微分调节器。
工作过程：当波动作用的瞬间，由于微分的超前作用，使微分的输出量最大，同时比例控制也开始作用。
然后由于波动的变化率为零（理想状态）。
故微分输出开始衰减，曲线开始下降。
这时由于偏差的作用。
积分开始作用，使曲线上升，。
随着微分作用的逐渐消失，积分起主导作用，直到偏差完全消失（理想状态）。
积分的输出也不再增加。
而比例的控制是贯穿始终的。
A B B变频器的过程P I D控制ABB变频器内部有一个内置的PID控制器，它可用于控制压力，流量和液位等过程变量。
启动过程PID控制后，过程给定信号将取代速度给定信号。
另外一个实际值（过程反馈值）也会反馈给传动单元，过程PID控制会调节传动单元的速度使实际测量值等于给定值。
A B B变频器的调试参数表ACS800任务和相关的传动单元参数一览表任务名称说明设置参数语言选择选择语言99.01电机设置设定电机数据进行电机辨识（如果速度极限值超出允许范围，设定该极限值）99.04,99.05,99.06, 99.07, 99.08,99.09, 99.10 (20.8, 20.07)应用设定应用宏99.02,与宏关联的参数可选择模块启动可选模块Group 98, 35, 52速度控制EXT1选定速度控制给定信号11.03(如果使用AI1，设定模拟输入AI1的极限值、数值范围和取反）(13.01, 13.02, 13.03,13.04, 13.05, 30.01)设定给定信号极限值11.04, 11.05设定速度（频率）极限值20.02, 20.01, (20.08,20.07)设定加速和减速时间22.02, 22.03(如果制动斩波器被参数27.01激活，设置制动斩波器参数) (组27, 20.05, 14.01) (如果99.02不是SEQ CTRL,设置恒定速度) (组12)速度控制EXT2设定速度给定信号11.06(如果使用AI1，设定模拟输入AI1的极限值、数值范围和取反）(13.01, 13.02, 13.03,13.04, 13.05, 30.01)设定给定信号极限值11.08, 11.07转矩控制设定转矩给定信号11.06如果使用AI1，设定模拟输入AI1的极限值、数值范围和取反）(13.01, 13.02, 13.03, 13.04, 13.05, 30.01)设定给定信号极限值11.08, 11.07 设定转矩上升和下降时间24.01, 24.02 PID控制设定过程给定信号11.06(如果使用AI1，设定模拟输入AI1的极限值、数值范围和取反）(13.01, 13.02, 13.03, 13.04, 13.05, 30.01)设定给定信号极限值11.08, 11.07设定速度（频率）极限值20.02, 20.01 (20.08,20.07)设定过程实际值信号源和极限值40.07, 40.09, 40.10启动/停止控制设定两个外部控制地EXT1和EXT2的启动和停止信号10.01, 10.02选定EXT1或EXT2 11.02确定转向控制10.03确定启动和停止方式21.01, 21.02, 21.03 选择使用运行允许信号16.01, 21.07设定运行允许功能的斜坡时间22.07保护设定转矩和电流极限值20.03, 20.04输出信号选定由RO1, RO2, RO3 和可选模块（如果有的话）的RO继电器输出所指示的信号组14仅供学习与交流，如有侵权请联系网站删除谢谢2选定由AO1, AO2 和可选模块（如果有的话）的AO模拟输出所指示的信号，选定其最大值、最小值、数值范围和取反。
