cd4051的原理CD4051是一种广泛使用的模拟多路开关，主要用于模拟信号的多路选择和切换。
它由CD4046、CD4051和CD4016组成。
它具有低通道串扰、低片间串扰和低电路电容的特点，可提供高精度和稳定的模拟信号切换。
以下是对CD4051原理的详细解释。
CD4051是一种CMOS逻辑级的模拟多路开关，它具有8个通道，可以通过选择信号来切换所需的通道。
它的引脚配置如下：1.通道选择引脚（S0、S1、S2）：这3个引脚用来选择需要连接的通道。
通道选择是通过二进制编码来实现的，通过不同的S0、S1和S2的组合，可以选择8个不同的通道。
2.使能引脚（E）：这个引脚用来使能或禁用CD4051、当E为高电平时，CD4051工作；当E为低电平时，CD4051处于关闭状态。
3.输出引脚（Y0-Y7）：这些引脚用于输出所选择通道的模拟信号。
CD4051的原理基于电压分压和开关电容。
它内部有一系列的电压分压器和开关电容，通过S0、S1和S2的选择信号，连接所需的电压分压器和开关电容。
在给定通道的情况下，CD4051将所选通道的输入信号与内部的电压分压器和开关电容连接起来，然后将分压和开关结果输出到相应的输出引脚。
当选择不同通道时，CD4051会自动切换所需的电压分压器和开关电容，以保证输出的模拟信号的准确性和稳定性。
对于其他未选中的通道，CD4051将断开它们与模拟信号的连接，以避免信号串扰和混叠。
CD4051的工作电压范围为3V至18V，具有很低的静电功耗和高噪声抑制能力。
它可以与其他CMOS逻辑电路和微处理器接口，并且具有快速的响应时间和较高的带宽。
总结来说，CD4051是一种CMOS逻辑级的模拟多路开关，适用于模拟信号的多路选择和切换。
它通过选择信号来连接所需的通道，利用电压分压和开关电容原理实现通道切换，并输出准确和稳定的模拟信号。
CD4051具有低通道串扰和片间串扰、低电路电容等优点，广泛应用于数据选择、模拟信号开关和模拟信号电路切换等领域。

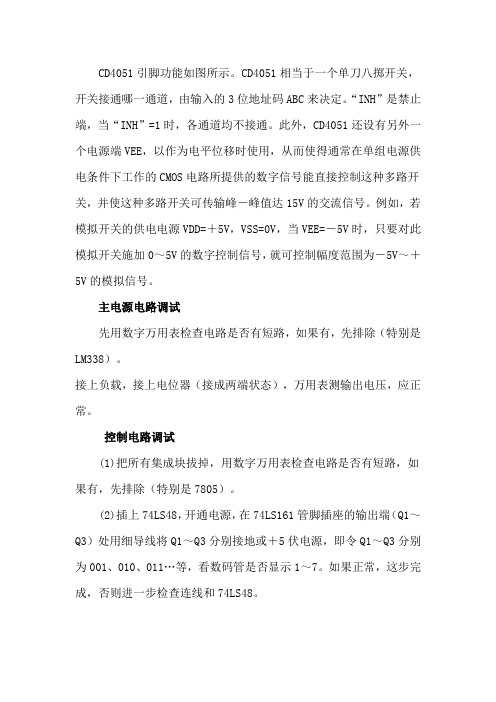

CD4051引脚功能如图所示。
CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
“INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
主电源电路调试先用数字万用表检查电路是否有短路，如果有，先排除（特别是LM338）。
接上负载，接上电位器（接成两端状态），万用表测输出电压，应正常。
控制电路调试(1)把所有集成块拔掉，用数字万用表检查电路是否有短路，如果有，先排除（特别是7805）。
(2)插上74LS48，开通电源，在74LS161管脚插座的输出端（Q1～Q3）处用细导线将Q1～Q3分别接地或＋5伏电源，即令Q1～Q3分别为001、010、011…等，看数码管是否显示1～7。
如果正常，这步完成，否则进一步检查连线和74LS48。
(3)不开电源，把控制板控制端与主电源板调整电位器处相连（不要电位器了），开通主电路板电源，测输出电压，在CD4051管脚插座的X—X1；X—X2；X—X3…处用细导线分别相连，调整对应微调电阻，使输出电压分别为3.6伏、5.0伏…等（按指标要求取）。
(4)不开电源，插上CD4051。
打开电源（主、副电源都开），在74LS161管脚插座的输出端（Q1～Q3）处用细导线将Q1～Q3分别接地或＋5伏电源，即令Q1～Q3分别为001、010、011…等，数码管应显示1～7。
输出电压应分别为3.6伏、5.0伏…等（按指标要求取）。
如果正常，这步完成，否则CD4051有问题，要更换。
CD4051 CD4052 CD4053中文资料PDF 引脚功能CD4051/CC4051是单8通道数字控制模拟电子开关，有三个二进控制输入端A、B、C和I NH输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰值至2 0V的模拟信号。
例如，若VDD＝+5V，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。
这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有的通道截止。
三位二进制信号选通8通道中的一通道，可连接该输入端至输出。
CD4052/CC4052是一个差分4通道数字控制模拟开关，有A、B两个二进制控制输入端和INH输入，具有低导通阻抗和很低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰峰值至20V的模拟信号。
例如，若V DD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号，这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关，当INH输入端=“1”时，所有通道截止。
二位二进制输入信号选通4对通道中的一通道，可连接该输入至输出。
CD4053/CC4053是三2通道数字控制模拟开关，有三个独立的数字控制输入端A、B、C和INH输入，具有低导通阻抗和低的截止漏电流。
幅值为4.5～20V的数字信号可控制峰-峰值至20V的数字信号。
例如若VDD＝+5，VSS＝0，VEE＝-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。
这些开关电路在整个VDD-VSS和VDD－VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。
当INH输入端＝“1”时，所有通道截止。
控制输入为高电平时，“0”通道被选，反之，“1”通道被选。
CD4051引脚图CD4052引脚图CD4053引脚图CD4051逻辑图CD4052逻辑图CD4053逻辑图切换时间波形图Absolute Maximum Ratings 绝对最大额定值：Recommended Operating Conditions 建议操作条件：DC Electrical Characteristics 直流电气特性：DC Electrical Characteristics 直流电气特性：AC Electrical Characteristics 交流电气特性：相关下载：cd4051中文资料，。
CD4051中文资料(管脚,功能,参数使用介绍)CD4051中文资料(管脚,功能,参数使用介绍)CD4051功能及使用概述:CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
. 使用十六进制代码就可以对CD4051进行操作了。
比如说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。
如果在八个通道输入一模拟量，在输出端将输出什么,输入什么是自己设定例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号，...? 这里,ABC数字控制信号就可以使用5V信号了,因为VDD是5v,里面控制部分就都是5V逻辑.?当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。
?当Vee=-8V时,就可以可控制幅度范围为－8V～＋5V的模拟信号.?Vee就是电子开关的8个输入端可以允许的信号范围下限.?注意不要超过它的极限参数.峰－峰值达15V??CD4051管脚图及逻辑符号图引脚功能描述：A0～A2 地址端I0/O0～I7/O7 输入输出端INH 禁止端O/I 公共输出/输入端VDD 正电源VEE 模拟信号地Vss 数字信号地CD4051逻辑图与真值表CD4051参数电源电压范围…………3V～15V输入电压范围…………0V～VDD 工作温度范围M类…………－55℃～125℃E 类………….－40℃～85℃极限值：电源电压…...－0.5V～18V输入电压……－0.5V~VDD+0.5V 输入电流…………….±10mA储存温度…………－65℃～150℃。
模拟开关开关在电路中起接通信号或断开信号的作用。
最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。
CMOS 模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。
1.单八路模拟开关CD4051CD4051引脚功能见图2。
CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
其真值表见表1。
“INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
1、使用单电源时，CD4051的VEE可以和GND相连。
2、强烈建议A，B，C三路片选端要加上拉电阻。
3、CD4051的公共输出端不要加滤波电容（并联到地），否则不同通道转换后的电压经电容冲放电后会引起极大的误差。
4、禁止输出端（INH）为高电平时，所有输出切断，所以在应用时此端接地。
作音频信号切换时，最好在输入输出端串入隔直电容。
2、用途：CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路.如果在八个通道输入一模拟量，在输出端将输出什么输入什么是自己设定3、价格：在1.5元到2.0元之间4、原理圖：5、参数：导通电阻和平坦度模拟开关由一个传输门电路 (PMOS与NMOS并联) 构成，为了得到等效 (匹配) 的RON，PMOS大小需近似为NMOS的两倍。
CD4051中文资料(管脚,功能,参数使用介绍)
CD4051中文资料(管脚,功能,参数使用介绍)
CD4051功能及使用概述:
CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。
INH”是禁止端，当“INH”=1时，各通道均不接通。
此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的 CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。
. 使用十六进制代码就可以对CD4051进行操作了。
比如说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。
如果在八个通道输入一模拟量，在输出端将输出什么,输入什么是自己设定
例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号，...
这里,ABC数字控制信号就可以使用5V信号了,因为VDD是5v,里面控制部分就都是5V逻辑.
当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。
当Vee=-8V时,就可以可控制幅度范围为－8V～＋5V的模拟信号.
Vee就是电子开关的8个输入端可以允许的信号范围下限.
注意不要超过它的极限参数.峰－峰值达15V
CD4051管脚图及逻辑符号图
引脚功能描述：
A0～A2 地址端
I0/O0～I7/O7 输入输出端
INH 禁止端
O/I 公共输出/输入端
VDD 正电源
VEE 模拟信号地
Vss 数字信号地
CD4051逻辑图与真值表
CD4051参数
电源电压范围…………3V～15V 输入电压范围…………0V～VDD
工作温度范围M类…………－55℃～125℃ E 类………….－40℃～85℃极限值：电源电压…...－0.5V～18V 输入电压……－0.5V~VDD+0.5V
输入电流…………….±10mA
储存温度…………－65℃～150℃。
