2018九年级物理上册14.4欧姆定律的应用第2课时练习题新版苏科版

课时作业2 变阻器课堂巩固1．如图1所示的电路，AB 是一段电阻丝，当导线夹由A 向B 移动的过程中，接入电路的电灯亮度将 （ ）．A ．变亮B ．变暗C ．不变D ．无法判断是否变化2．如图2是连入电路的两只相同的电阻箱，甲图连入电路的阻值为 Ω；乙图连入电路的阻值是 Ω，这种电阻箱连入电路的最大阻值是 Ω．3．下列用电器中，不需要变阻器的是 （ ）A ．普通家用的白炽电灯B ．电视机或收音机C ．无级调光书写台D ．调温电熨斗4．在图3所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，电阻变大的是 （ ）．5．一个滑动变阻器铭牌上标有“50Ω 1．5A ”的字样它的意义是（ ）．A ．电阻的最小值是50Ω，允许通过的最大电流是1．5AB ．电阻的最小值是50Ω，允许通过的最小电流是1．5AC ．电阻的最大值是50Ω，允许通过的最小电流是1．5AD ．电阻的最大值是50Ω，允许通过的最大电流是1．5A6．某班同学做“用滑动变阻器改变电流”的实验，电路如图4所示．（1）连接实物时，开关应当 ，滑片P应移动最 端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P ，灯的亮度都不发生变化，而且一直很暗，这可能是 ；乙同学发现无论怎样移动滑片P ，灯一直很亮，这可能是 ；丙同学缓慢移动滑片P 时，看到灯忽然亮又忽然不亮，图 1 图2图3图4这可能是 ．课后提升7．若将如图5所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P 向D 端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）A ．A 和DB ．C 和BC ．B 和DD ．A 和B8．关于滑动变阻器和电阻箱的下列说法中，正确的是 （ ）A ．它们都能任意连续改变接入电路的电阻大小B ．它们都能显示接入电路的电阻大小C ．它们都是靠改变导线的粗细来改变电阻的D ．它们都能逐渐改变所在电路的电流大小9．变阻器在生产技术上有广泛的应用，调节电视机和收录机音量大小的电位器就是一种 ．剧场里的照明灯是利用改变接入电路中的______________来改变通过灯泡的____________，从而达到逐渐改变灯泡亮度的目的，接入电路中的电阻越大，灯泡两端的电压就越____________________．10．一只灯泡的灯丝断了，灯丝接好后仍能使用，但灯泡的亮度要比原来____________，这是因为灯丝的电阻比原来____________，通过灯丝的电流比原来____________．11．如图6所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中R 是电学中的什么元件_ ___；（3）油量表是用______________表改装的；（4）当油箱中的浮标向上运动时，R 的电阻值将，对电流的阻碍作用将 ，此时电路中的电流将 ．(选填“增大”或“减小”)．初中物理试卷图 6 图5灿若寒星制作。

14.4 欧姆定律的应用第课时伏安法测电阻,提优点：1. 知道伏安法测电阻的原理2. 会用电压表和电流表测量导体的电阻 3. 会分析并解决实验中的问题)1. （2018·郑州期中）（多选）在“伏安法测电阻”的实验中，滑动变阻器能起到的作用是（）A. 改变被测电阻两端的电压及电路中的电流B. 改变电源电压C. 改变被测电阻的阻值D. 保护电路2. （2018·常德）如图所示是小刚同学测定小灯泡电阻的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R短路3. （2018·徐州）小明和小华分别用“伏安法”测量定值电阻的阻值.（1）小明实验的电路如图甲所示，请用笔画线代替导线把电路连接完整.（2）小明第1次测量时，电压表示数如图乙所示，则电压为V.（3）小明测量的数据如表一所示，则定值电阻的阻值为Ω.表一实验次数12 3电压U/V 2.0 2.5电流I/A0.300.410.52（4）小华测量的数据如表二所示，则小华实验中存在的问题可能是：________________________________________________________________________.表二实验次数12 3电压U/V 1.5 2.0 2.5电流I/A0.300.200.104. （2018·哈尔滨南岗区一模）某同学在用伏安法测电阻的实验中，将实物连成如图所示电路，每节干电池为1.5 V，被测电阻约为10 Ω.则电路中出现的两处错误分别是：（1）________________________________________________________________________；（2）________________________________________________________________________.5. （2018·安徽桐城期中）如图所示，是一种“伏安法”测电阻的电路图，下列关于电阻R x的测量误差及其产生原因的说法中正确的是（）A. 测量值偏大，由于电流表有内阻B. 测量值偏小，由于电压表有内阻C. 测量值偏大，由于电压表有内阻D. 测量值偏小，由于电流表有内阻6. 小明同学练习用伏安法测电阻，他所测电阻的阻值约为2 Ω，电压表的量程为0～3 V，电流表的量程为0～0.6 A. 测量结束后，他得到的结论是待测电阻的阻值为10 Ω，则他在测量中所出现的错误可能是（）A. 电压表和电流表的位置接反了B. 他没有多次测量取平均值，致使误差过大C. 电压表按0～15 V量程读数，电流表按0～0.6 A量程读数D. 电压表按0～3 V量程读数，电流表按0～3 A量程读数7. （2018·威海）小明想测量标有“2.5 V”小灯泡的电阻，请解答下列问题：（1）请用笔画线代替导线，将图中的实物电路连接完整.（导线不能交叉）（2）连好电路后，闭合开关前，滑动变阻器的滑片应处于最（填“左”或“右”）端.（3）闭合开关后，发现电流表、电压表均有示数.但灯泡不亮，原因可能是Ｗ.A. 小灯泡断路B. 小灯泡短路C. 滑动变阻器断路D. 滑动变阻器接入电路的阻值过大（4实验次数第1次第2次第3次第4次电压/V 1.0 1.5 2.0 2.5电流/A0.14 1.000.250.30电阻/Ω在分析实验数据时，发现一个数据有明显的错误，这个数据是；若此错误是看错电表量程导致的，则该数据的正确值应是Ｗ.（5）根据实验数据可知，小灯泡正常发光时的电阻是Ω.（6）实验完成后，分析数据发现，小灯泡电阻呈逐渐增大趋势，其原因可能是________________________________________________________________________.8. （2018·海南）在“测量小灯泡电阻”实验中，小灯泡的额定电压U＝2.5 V.（1）请用笔画线代替导线，将图甲中的实物电路连接完整.（2）闭合开关后，发现电流表指针如图乙所示，其原因是Ｗ.（3）排除故障后，闭合开关，移动滑片P使电压表示数为2.5 V，电流表示数如图丙所示，I＝A，则小灯泡的电阻R＝Ω.（4）如图丁所示，是小华同学利用图甲电路做实验时，测绘出的小灯泡的电流随电压变化的关系图像.在图甲电路中，电源电压U＝4.5 V保持不变，当滑动变阻器取值R P＝10 Ω时，小灯泡电阻值为R L＝Ω（保留两位小数点）.9. 小陆同学做“用电流表、电压表测电阻”实验，现只有电源（电压大于3V且保持不变）、待测电阻R x、电压表（0～15V量程损坏）、阻值为10Ω的定值电阻R1、阻值为30Ω的定值电阻R2、开关及导线若干.他经过思考，进行了三次实验，电路图及闭合开关S 后对应的电压表的示数分别如图（a）、（b）、（c）所示.请根据相关信息计算（需写出计算过程）：（1）小陆同学所用电源的电压U；（2）待测电阻R x的阻值.（计算电阻时，精确到0.1 Ω）第课时欧姆定律在串联电路中的应用,提优点：1.知道串联电路总电阻等于各串联电阻之和 2. 知道并应用串联分压规律分析电路)1. （2018·海南琼中二模）如图是甲、乙两导体的电流与电压关系图像，由图可得甲的电阻是Ω，若把甲、乙两电阻串联在电路中，甲、乙两电阻两端的电压之比U甲∶U乙＝Ｗ.（第1题）（第2题）2. 如图所示的电路，电源电压恒定，电阻R1的阻值为10Ω.当只闭合开关S1时，电压表示数为2V；当只闭合开关S2时，电压表的示数为6V，R2的阻值为Ω.3. （2017·天水）如图所示的电路中，电源电压保持不变，R1＝10 Ω.闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6 A；移动滑片P到最左端a时，电流表的示数为0.2 A.则电源电压和滑动变阻器的最大阻值分别为（）A. 6V20ΩB. 12V20ΩC. 6V10ΩD. 12V10Ω4. （2018·广东）如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（）A. 电源电压是9 VB. 定值电阻R的阻值是6 ΩC. 滑动变阻器的阻值范围是0～18 ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V5. （2018·威海文登区期中）如图甲所示电路，电源电压保持不变.闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I－U关系图像如图乙所示.则下列判断正确的是（）A. 图线A是电阻R1的I－U关系图像B. 电源电压为14 VC. R1的阻值是20 ΩD. 滑动变阻器R2的最大阻值为30 Ω6. （2018·长春双阳区校级月考）一灯泡的伏安特性曲线如图所示，已知该灯泡额定电压为8 V.（1）求灯泡正常发光时的电阻R0；（2）若一定值电阻与该灯泡串联，接在U0＝15 V的电压上，灯泡能正常发光，求串联电阻的阻值R.7. （2018·四川江油校级期中）如图所示，3个电阻均为4 Ω的电阻R1、R2、R3串联后接在电压恒为U的电路中，某同学误将一只电流表并联在电阻R2两端，发现电流表的示数为1.5 A. 据此可推知电压U＝V；若用一只电压表替代电流表并联在R2两端，则电压表示数为V，此时电路中电流为 A.8. （2018·合肥新站区一模）如图所示的电路中，闭合开关S，电路正常工作，发现两只电压表的指针偏转角度相同，其中两表均为0～3 V和0～15 V的双量程电压表，则R1∶R2等于（）A. 5∶1B. 1∶5C. 4∶1D. 1∶49. （2017·大连）如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小.闭合开关，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）10. （2018·安徽十校联考二模）如图所示电路，R1＝10 Ω ，闭合开关后，滑动变阻器R2的滑片在某两点间移动时接入电阻减小5 Ω，电流表的示数增大0.4 A，则电压表的示数变化为（）A. 增大2 VB. 减小2 VC. 增大4 VD. 减小4 V11. 在如图所示的电路中，R＝50Ω，要求通过它的电流能在60 mA～600mA的范围内变化.求：（1）所选用的电源电压最小应为多少？（2）若所选用电源电压为36V，则滑动变阻器接入电路的电阻阻值范围为多少？12. 某同学在木板上安装如图所示的三只灯泡，已知灯泡L1和L3的电阻分别为R1＝10Ω，R3＝25Ω.连好电路后要测电源电压时，发现连接电压表的导线长度不够，于是他将电压表接在A、C两点，发现读数为15V，接在B、D两点，读数为20V，则此时电源电压为多少伏？（不能整除时保留一位小数）第课时欧姆定律在并联电路中的应用,提优点：1.知道并联分流规律2. 运用欧姆定律进行综合计算)1. （2018·沈阳沈河区一模）如图所示，电源电压保持不变，电阻R2＝40 Ω.当闭合开关S，断开开关S1时，电流表的示数是0.4 A；若再闭合S1，电流表的示数是0.6 A，则电源电压为V，当开关都闭合时通过R1和R2的电流之比I1∶I2是Ｗ.,（第1题）),（第2题）)2. （2017·江西）如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝，电阻之比R1∶R2＝Ｗ.3. 科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等.小柯设计的如图所示的电路中符合要求的是（）A. 只有甲符合B. 只有乙符合C. 甲、乙都符合D. 甲、乙都不符合4. （2018·江苏句容校级月考）下列电路中，已知电源电压相等，R1＜R2，则电路中电流表的示数最大的是（）5. （2018·天津）如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）A. 两个电流表的示数都变大B. 两个电流表的示数都变小C. 电流表A1示数不变，电流表A2示数变大D. 电流表A1示数不变，电流表A2示数变小,（第5题）),（第6题）)6. （2017·河池）在如图所示的电路中，电源电压为6V，R1＝3Ω，R2＝6Ω.闭合开关S，下列说法正确的是（）A. 通过R1的电流为1AB. R1两端的电压为2VC. 干路中的电流为3AD. 电路的总电阻为9Ω7. 如图所示的两个电阻都是10Ω，闭合开关，电压表的示数为4.5V，则电流表A1的示数是A，电流表A2的示数是 A.,（第7题）),（第9题）)8. （2018·安徽桐城期中）两个电阻甲、乙规格分别为“6 V，0.3 A”和“4 V，0.4 A”，将它们串联起来接入某个电路中，则该电路电源电压不得超过V.若将它们并联起来接入某个电路中，则干路中的电流不得超过 A.9. 如图所示，电源电压不变，R1＝2Ω，R2＝3Ω，R3＝4Ω.只闭合S，电流表A1、A2示数之比为，电压表V1、V2示数之比为Ｗ.再闭合S1、S2，电流表A1、A2示数之比为，电压表V1、V2示数之比为Ｗ.10. （2018·绥化）如图所示的电路中，电源电压保持不变.只闭合开关S1时，R1两端的电压为U1，电压表V1与V2的示数之比为3∶2；若只闭合开关S2时，R2两端的电压为U2，电压表V1与V2的示数之比为4∶3，则R1与R2的电阻之比为，电压U1与U2之比为Ｗ.11. （多选）（2018·张家界永定区校级月考）在如图（a）、（b）所示电路中，电源电压相等且保持不变，三个电流表中有两个电流表的示数相等，下列说法正确的是（）A. 若电流表A1、A3的示数相等，则R1＝R3＋R4B. 若电流表A1、A3的示数相等，则R1＞R3＋R4C. 若电流表A2、A3的示数相等，则R2＝R3＋R4D. 若电流表A2、A3的示数相等，则R2＜R3＋R412. （2018·湖北南漳一模）如图所示的电路中，电源电压U保持不变.若在甲、乙两处都接入电流表，断开开关S，则I甲∶I乙＝2∶3.若在甲、乙两处都接入电压表，闭合开关S，则U甲∶U乙等于（）A. 1∶1B. 3∶2C. 2∶3D. 4∶913. （2018·湖南耒阳校级月考）如图所示，灯L1、L2并联在电源电压恒为9 V的电路中，已知两灯的电阻R1＝30 Ω，R2＝15 Ω，问：（1）通过灯L1、L2的电流各为多大？（2）若灯L1的灯丝断了，电压表和电流表的示数各为多大？（3）若电压表被短路，将发生什么现象？14. （2018·广东）如图1所示，已知定值电阻R1的阻值为30 Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图2所示.（设电源电压保持不变），求：（1）电源电压U是多少？（2）通过定值电阻R2的电流是多少？（3）现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x替换的是电阻R1还是R2.（4）此时替换后电流表示数减少了0.3 A，求未知电阻R x的阻值.15. （2018·娄底）甲图是灯泡L和定值电阻R的I－U图像，将L和R先后以乙图和丙图两种方式连在同一电源上，若乙图中U1∶U2＝m，丙图中，I1∶I2＝n，则下述说法正确的是（）A. m＝nB. m＞nC. m＜nD. mn＝1第课时欧姆定律的综合应用,提优点：1.会分析动态电路中电表的变化2. 会进行电路安全问题的相关计算)1. 如图所示，把一个未知电阻R x与一个阻值为10Ω的电阻R串联接到某稳恒电源上后，闭合开关S，电流表的示数为0.3A；断开开关S，将10Ω电阻换成20Ω后再闭合开关，这时电流表的示数变为0.2A，则未知电阻R x的阻值是Ω，电源电压为V.,（第1题）),（第2题）)2. 如图所示电路中，R1＝10 Ω，电源电压为10 V，且保持不变，电流表的量程为0～3 A，滑动变阻器的铭牌上标有“2 A20 Ω”字样，则按操作规程，当开关S闭合时，电流表的示数应为A；为保证电流表的安全使用，滑动变阻器连入电路中的电阻应不小于Ω.3. 如图甲所示的电路中，小灯泡两端电压与通过的电流关系如图乙所示，闭合开关，小灯泡发光，滑动变阻器的滑片从如图所示位置往右滑一段距离的过程中，小灯泡的电阻将（填“变大”“变小”或“不变”），这一过程中滑动变阻器连入电路阻值的变化量大小为ΔR1，小灯泡阻值的变化量大小为ΔR2，则这两个量的大小关系是ΔR1（填“大于”“小于”或“等于”）ΔR2.甲乙4. 如图所示，电源电压不变，电阻R＝10Ω，闭合开关S，电流表的示数为0.6A.若要使电流表的示数变为1.2A，以下操作中正确的是（）A. 在电阻R两端并联一个5Ω的电阻B. 在电阻R两端并联一个10Ω的电阻C. 在电路中串联一个5Ω的电阻D. 在电路中串联一个10Ω的电阻5. （2018·恩施）如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（）A. 电流表示数变小，电压表示数变大B. 电流表示数变大，电压表示数变小C. 两表示数均变小D. 两表示数均变大（第5题）（第6题）6. （2018·遂宁）如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（）A. 电压表V的示数变小，电流表A1的示数变大B. 电压表V的示数不变，电流表A2的示数变小C. 电压表V的示数与电流表A1的示数的乘积变小D. 电压表V的示数与电流表A1和A2的示数差的比值不变7. （2017·广西）如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A15Ω”的字样.当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A. 向左移动滑动变阻器的滑片P时灯泡变亮B. 滑片P在最右端时通过干路中的电流是0.9AC. R接入电路的阻值变化范围是5～15ΩD. 电路总电阻的最大值为5Ω8. （2018·南京鼓楼区校级一模）如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻R x的阻值，几个同学分别设计了如图所示的四种电路，其中方法可行的有几种？（电源电压恒定且未知）（）A. 1种B. 2种C. 3种D. 4种9. （2018·广东紫金校级月考）为测量未知电阻R x的阻值，小明设计如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为10 Ω.闭合开关S，当滑动变阻器的滑片P移到b端时，电流表的示数为0.6 A，此时电阻R x两端的电压为V；当滑动变阻器的滑片P移到a端时，电流表的示数为0.9 A. 则电源电压为V，电阻R x的电阻值为Ω.10. （2018·辽宁盘锦校级月考）已知甲、乙两灯正常发光时的电压均为6 V，如图是甲、乙两灯电流随其两端电压变化的曲线.现将两灯串联后接在某一电源两端，其中一个灯泡刚好正常发光，而且整个电路安全，则电路中的电流为A，电源电压为Ｗ.（第10题）（第11题）11. 如图所示，滑动变阻器M的总电阻为10Ω，滑动变阻器N的总电阻为200Ω，电阻R的阻值约为20Ω，为了使电压表的示数略微增大，应该（）A. 把N的滑片向左移一小段距离B. 把M的滑片向左移一小段距离C. 把N的滑片向右移一小段距离D. 把M的滑片向右移一小段距离12. （多选）如图所示，电源电压保持不变，R1是定值电阻，闭合开关S，在变阻器R2的滑片P从A端滑到B端的过程中，电压表示数U、电流表的示数I随R2发生变化，下列关系的图像中正确的是（）13. 如图所示电路，电源电压U及定值电阻R0的阻值不变，R为电阻箱.闭合开关S，第一次调节电阻箱的阻值，使电压表的示数为15V；第二次调节电阻箱的阻值为第一次的两倍时，电压表示数变为12V；第三次将电阻箱的阻值在第二次的基础上增大20Ω，电压表的示数变为9V.则电源电压U和定值电阻R0的阻值为（）A. 18V36ΩB. 18V12ΩC. 20V36ΩD. 20V12Ω14. （2017·攀枝花）小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路.实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是（）A. 若②为电压表，①、③为电流表，则表②示数不变，表①、表③示数均变大B. 若②为电压表，①、③为电流表，则表③示数变小，表①、表②示数均不变C. 若②为电流表，①、③为电压表，则表①示数变小，表②、表③示数均不变D. 若②为电流表，①、③为电压表，则表①示数不变，表②、表③示数均变大15. （2018·临沂罗庄区二模）如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω1 A”.实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数.接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A. 10 Ω和40 ΩB. 10 Ω和20 ΩC. 30 Ω和40 ΩD. 20 Ω和30 Ω16. 如图所示，电流表量程为0～0.6A，电压表量程为0～15V，电阻R0＝30Ω，电路两端电压恒为U，U＝24V，当滑动变阻器连入电路的电阻太小时，电路中电流会超过电流表量程；当滑动变阻器连入电路的电阻太大时，滑动变阻器两端电压会超过电压表量程.求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻的变化范围.17. 在课外活动中，同学们设计了一种物品自动筛选器，可将质量小于一定标准的物品自动剔除，电路原理如图甲所示.放在水平轻质传送带上的物品，经过装有压敏电阻R的检测区时，使R的阻值发生变化，其阻值R随压力F变化的关系如图乙所示.已知电源电压为12V，R0为定值电阻，当电路中电压表示数小于2.4V时，机械装置启动，将质量不达标的物品推出传送带，实现自动筛选功能.（g取10N/kg）（1）当检测区上没有物品时，电压表的示数为2V，求R0的阻值；（2）求检测区上物品的最小质量m.甲乙四、欧姆定律的应用 第1课时 伏安法测电阻1. AD2. B 解析：小灯泡不发光说明灯泡短路或灯泡断路或滑动变阻器断路，电流表有示数，说明电路不可能是断路，是短路，滑动变阻器短路时，灯泡会发光，故电路中存在的故障只能是小灯泡短路，故B 正确．3. (1)如图所示 (2)1.5 (3)4.9 (4)电压表并联在滑动变阻器两端了解析：(3)小明测量的数据如表一所示，由欧姆定律，第1次实验定值电阻的阻值为：R 1＝I1U1＝0.30 A 1.5 V ＝5 Ω，同理：R 2＝I2U2＝0.41 A 2.0 V ≈4.9 Ω，R 3＝I3U3＝0.52 A 2.5 V≈4.8 Ω.为提高测量的准确度，取平均值作为测量结果：R 测＝3R1＋R2＋R3＝35 Ω＋4.9 Ω＋4.8 Ω＝4.9 Ω. (4)由表二数据，电流越来越小，由欧姆定律的变形公式U ＝IR ，定值电阻的电压变小，由串联电路电压的规律，变阻器的电压变大，故电压表并联在滑动变阻器两端了.4. (1)电压表量程选择过大 (2)电流表量程选择过大5. B 解析：图中是电流表外接法，由于电压表的分流作用，电流测量值偏大，电压测量值准确，由I ＝R U 的变形式R ＝I U可知，电阻测量值偏小，等于电阻R 与电压表内阻并联后的总电阻．故 A 、C 、D 错误，B 正确．6. C 解析：若两表位置接反，则不可能测出电阻的阻值，故A 不符合题意；此处测量值为真实值的5倍，已不属于误差范围内，故B 不符合题意；电压表若按0～15V 量程读数，得到的电压值为真实值的5倍，电流值正确，所得电阻为真实值的5倍，故C 符合题意；电流表若按0～3A 量程读数，所得电流值为真实值的5倍，电压值正确，所得电阻为真实值的51，故D 不符合题意．7. (1)如图所示 (2)左 (3)D (4)1.00 0.20 (5)8.33 (6)温度越高，小灯泡电阻越大8. (1)如图所示 (2)电流表的正、负接线柱接反了 (3)0.5 5 (4)2.869. (1)6V (2)5.9Ω 解析：(1)由题图(a)可知R 1两端电压为U 1＝1.5V ，又R 1＝10Ω，电路中的电流为：I ＝R1U1＝10Ω1.5V＝0.15A ，由于串联，R 2中的电流为I 2＝0.15A ，又R 2＝30Ω，R 2两端的电压为U 2＝I 2R 2＝0.15A ×30Ω＝4.5V ，电源电压为U ＝U 1＋U 2＝1.5V ＋4.5V ＝6V.(2)由题图(b)可知电压表示数为1V ，则R 2两端的电压为6V －1V ＝5V ，利用欧姆定律可得：Rx 1V ＝R25V ，即Rx 1V ＝30Ω5V，则此时R x 为6Ω；由题图(c)可知电压表示数为 2.2V ，则R 1两端的电压为6V －2.2V ＝3.8V ，利用欧姆定律可得：Rx 2.2V ＝10Ω3.8V，则此时R x 约为5.79Ω.因此待测电阻的阻值为R x ＝26Ω＋5.79Ω≈5.9Ω.第2课时 欧姆定律在串联电路中的应用1. 10 1∶22. 53. A 解析：由电路图可知，R 1与R 2串联，电流表测电路中的电流，当滑片位于b 端时，电路为R 1的简单电路，由I ＝R U可得，电源的电压U ＝IR 1＝0.6A ×10Ω＝6V ，故B 、D 错误；当滑片位于a 端时，变阻器接入电路中的电阻最大，电路中的总电阻R ＝I ′U ＝0.2A 6V＝30Ω，因串联电路中总电阻等于各分电阻之和，所以，R 2的最大阻值R 2＝R －R 1＝30Ω－10Ω＝20Ω，故A 正确，C 错误．4. C 解析：当滑片P 位于a 端时，电路为R 的简单电路，电压表测电源的电压，电流表测电路中的电流，此时电路中的电流最大，由图像可知，电路中的最大电流为1.5 A 时，电压表的示数为9 V ，即电源的电压为9 V ，定值电阻R 的阻值：R ＝I U ＝1.5 A 9 V＝6 Ω，故A 、B 正确；当滑片P 位于b 端时，定值电阻R 与滑动变阻器的最大阻值串联，此时电路中的电流最小，由图像可知，电路中的最小电流I ′＝0.5 A ，则电路中的总电阻：R 总＝I ′U 总＝0.5 A 9 V＝18 Ω，则滑动变阻器的最大阻值：R 滑大＝R 总－R ＝18 Ω－6 Ω＝12 Ω，所以滑动变阻器的阻值范围是0～12 Ω，故C 错误；当定值电阻R 出现接触不良时，则串联电路断路，电流表示数为0，电压表串联在电路中，相当于测量电源电压，其示数为9 V ，故D 正确．5. C 解析：当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R 1两端的电压最大，R 2两端的电压为0，由图像可知，A 为滑动变阻器R 2的I －U 关系图像，B 为电阻R 1的I －U 图像，故 A 错误；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由I －U 图像可知，电路中的最小电流I ＝0.2 A ，R 1两端的电压U 1＝4 V ，R 2两端的电压U 2＝14 V ，因串联电路中总电压等于各分电压之和，所以，电源电压：U ＝U 1＋U 2＝4 V ＋14 V ＝18 V ，故B 错误；由图乙中的B 图线(R 1的I －U 图像)可知，当R 1两端电压为4 V 时，通过的电流为0.2 A ，则R 1的电阻：R 1＝I1U1＝0.2 A 4 V＝20 Ω，故C 正确；由图甲可知，当R 2接入电路中的电阻最大时，电路中的电流最小，由图乙中的A 图线(R 2的I －U 图像)可知，通过R 2的最小电流为0.2 A ，此时R 2两端电压为14 V 时，则R 2的电阻：R 2＝I2U2＝0.2 A 14 V ＝70 Ω，故D 错误．6. (1)4 Ω (2)3.5 Ω7. 12 4 1 解析：当电流表并联在R 2两端时，电路为R 1、R 3的串联电路，电流表测电路中的电流，此时，电压U ＝I(R 1＋R 3)＝1.5 A ×(4 Ω＋4 Ω)＝12 V ；电流表换成了电压表时，三电阻串联，电压表测R 2两端的电压，电路中的电流：I ′＝R1＋R2＋R3U ＝4 Ω＋4 Ω＋4 Ω12 V ＝1 A ，电压表的示数U 2＝I ′R 2＝1 A ×4 Ω＝4 V.8. C 解析：由电路图可知，R 1与R 2串联，电压表 V 1测电源的电压，电压表 V 2测R 2两端的电压．因两个电压表指针偏转角度相同，则电压表 V 1的示数是电压表 V 2示数的5倍，所以两电阻两端的电压之比：UR2UR1＝UV2UV1－UV2＝15－1＝14.因为串联电路中两电阻的阻值之比等于电阻两端的电压之比，所以R2R1＝UR2UR1＝14.故选C.9. C 解析：由电路图可知，R 1与R 2串联，电压表测R 1两端的电压，电流表测电路中的电流．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R 1的阻值变小，电路中的总电阻变小，由I ＝R U 可知，电路中的电流变大，即电流表的示数变大；热敏电阻R 1的阻值变小，由串联分压原理可知，R 1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I 变大时，电压表U 示数减小，故A 图像错误；根据串联电路的电压特点和欧姆定律可得，电压表示数U ＝U 总－U 2＝U 总－IR 2，因U 总、R 2是定值，所以，电压表示数U 与I 为一次函数关系，其图像是一条倾斜的直线，且电流增大时，电压变小，故C 图像正确，B 、D 图像错误．10. D 解析：R 1和R 2串联在电路中，电压表测量滑动变阻器R 2两端的电压，根据题意可知，滑动变阻器R 2的滑片在某两点间移动时接入电阻减小5 Ω，电流表的示数增大ΔI ＝0.4 A ，根据欧姆定律可知，定值电阻两端电压的增大值U 增大＝ΔIR 1＝0.4 A ×10 Ω＝4 V ，因为R 1和R 2串联在电路中，两者分担电源电压，定值电阻两端的电压增大4 V ，则滑动变阻器两端的电压就会减小4 V ，即电压表示数减小4 V ，故D 正确．11. (1)30V (2)10Ω～550Ω 解析：(1)U 最小＝I 最大R ＝0.6 A ×50 Ω＝30 V ．(2)当U 总＝36V时，由R 总＝I 总U 总可知：0.6A 36V ≤R 总≤0.06A 36V ，即 60Ω≤R 总≤600Ω，又R 总＝R ＋R ′，故10Ω≤R ′≤550Ω.12. 23.3V 解析：通过AC 的电流为：I AC ＝RAC UAC ＝R1＋R2UAC ＝10Ω＋R215V ，通过BD 的电流为：I BD ＝RBD UBD ＝R2＋R3UBD ＝R2＋25Ω20V .根据串联电路中电流相等I AC ＝I BD ，则10Ω＋R215V ＝R2＋25Ω20V ，解得：R 2＝35Ω.又电路中的电流I ＝I AC ＝31 A ，所以电源电压为：U ＝I (R 1＋R 2＋R 3)≈23.3V.第3课时 欧姆定律在并联电路中的应用1. 8 2∶12. 1∶1 3∶23. C4. A 解析：因为：①串联电路中电阻越串越大，即总电阻大于任何一个分电阻；②并。

苏科版九年级物理上册14.4 欧姆定律的应用同步练习卷题号一二三总分得分一、单选题（本大题共7小题，共21分）1.如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为()A. 2：1B. 3：1C. 2：3D. 1：32.如图所示是两个阻值不同的定值电阻R1、R2的I—U图像。

如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是()A. R串在Ⅱ，R并在ⅢB. R串在Ⅲ，R并在ⅠC. R串在Ⅰ，R并在ⅢD. R串在Ⅰ，R并在Ⅱ3.小明在实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是()A. 小灯泡亮、电铃响B. 小灯泡不亮、电铃响C. 小灯泡亮、电铃不响D. 小灯泡不亮、电铃不响4.如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω.闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是()A. 减少了0.4VB. 增加了0.4VC. 增加了0.2VD. 减少了0.2V5.如图所示的电路，电源电压不变，当开关S1、S2闭合，电流表的示数为0.5A，电压表的示数为12Ⅴ；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的示数为0.3A，则()A. R1=16Ω，B. R1=40Ω，C. R2=16Ω，D. R2=24Ω。

6.两个相同的灯泡串联在一起接在某一电源上，每个灯泡两端的电压均为U1，若把这两个灯泡并联起来接在原来的电源上，每个灯泡两端的电压为U2，则()A. U1：U2=1：1B. U1：U2=2：1C. U1：U2=1：2D. U1：U2=1：47.如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，下列说法正确的是()A. 通过电阻R1的电流为0.5AB. 电源电压为5VC. 电阻R1的阻值为15ΩD. 若断开开关S2，电流表A2示数减小二、多选题（本大题共2小题，共18分）8.如图是电阻甲和乙的I−U图象，小明对图象信息做出的判断，正确的是()A. 当甲两端电压为0.5V时，通过它的电流为0.3AB. 当乙两端电压为2.5V时，其电阻值为10ΩC. 将甲和乙串联，若电流为0.3A，则它们两端的电压为2VD. 将甲和乙并联，若电压为1V，则它们的干路电流为0.6A9.新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图象如图乙所示。

苏科版初中物理九年级上册第十四章《欧姆定律》课时练及参考答案苏科版初中物理九年级上册第十四章欧姆定律课时练第1课时电阻课堂巩固1．由镍铬合金制成的A、B两根导线，长度均为1m，A的横截面积是0．5cm2，B的横截面积是3mm2，它们中电阻较小的是导线．2．由镍铬合金制成的A、B两根导线，横截面积相同，A长1．2m，B长150mm，它们中电阻较大的是导线．3．长度、横截面积相同的铜线与铁丝，它们中电阻较大的是．4．导体的电阻是导体本身的．它的大小决定于导体的、和，还与有关．5．一根均匀的导线，若从中间剪成两段后，再将两段并在一起当一根使用，则它的电阻将比原来．6．下列关于电阻的几种说法中正确的是（）．A．长导线的电阻比短导线的电阻大B．粗导线的电阻比细导线的电阻大C．铁导线的电阻比铜导线的电阻大D．电阻是导体对电流的阻碍作用，是导体本身的一种属性7．某导线长5m，它的电阻为2Ω，将它对折后，并起来使用，则它的电阻（）．A．大于2ΩB．等于2ΩC．小于2ΩD．不能确定是否变化8．某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）．A．大于10ΩB．等于10ΩC．小于10ΩD．不能确定是否变化9．关于导体电阻的大小，下列说法中正确的是（）．A．粗细相同的两条导线，长的电阻大B．长度相同的两条导线，细的电阻大C．同种材料制成的长度相同的两条导线，粗导线的电阻大D．对于大多数导体来说，当温度升高时，它的电阻就会增大10．为了研究电阻跟哪些因素有关，实验中必须（）．A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小C．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小D．保持电阻两端的电压不变，同时改变某一个或几个因素，比较电阻中的电流大小课后提升11．电阻R1与R2并联，若通过R1的电流小于通过R2的电流，则R1、R2对电流的阻碍作用是（）．A．R1对电流的阻碍作用大B．R2对电流的阻碍作用大C．R1和R2对电流的阻碍作用一样大D．大小关系无法判断12．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是_______，最小的是___________．13．某同学在温度一定的条件下，做“探究影响导体电阻大小的因素”的活动，采用了控制变量的方法，下表给出了实验中所用到的导体情况．导线代号 A B C D E F长度/m 1．0 0．5 1．5 1．0 1．5 1．5 横戴面积/mm2 1．2 0．8 1．0 0．6 0．8 1．0 材料锰铜钨镍铬锰铜钨锰铜（1）选择B、E导体进行对比，是为了探究导体电阻大小与__________的关系；（2）为了探究导体电阻与横截面积的关系，应选择的两根导体是D和______(选填导体的代号)．（3）以上方法在研究物理问题时经常用到，被称为控制变量法．试根据学过的物理知识再列出一例用这种方法研究的问题：__________________．（4）一般说来，所有物体都有电阻．探究过程中，有同学提出猜想：电阻还可能跟温度有关．请用一个废灯泡的灯芯（图1）设计一个实验来研究这个问题，要求：①说出方法．图1②画出电路图．第2课时 变阻器课堂巩固1．如图1所示的电路，AB 是一段电阻丝，当导线夹由A 向B 移动的过程中，接入电路的电灯亮度将 （ ） A ．变亮 B ．变暗C ．不变D ．无法判断是否变化2．如图2是连入电路的两只相同的电阻箱，甲图连入电路的阻值为Ω；乙图连入电路的阻值是 Ω，这种电阻箱连入电路的最大阻值是 Ω．3．下列用电器中，不需要变阻器的是 （ ） A ．普通家用的白炽电灯 B ．电视机或收音机 C ．无级调光书写台 D ．调温电熨斗4．在图3所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，电阻变大的是 （ ）5．一个滑动变阻器铭牌上标有“50Ω 1．5A ”的字样它的意义是（ ） A ．电阻的最小值是50Ω，允许通过的最大电流是1．5A B ．电阻的最小值是50Ω，允许通过的最小电流是1．5A C ．电阻的最大值是50Ω，允许通过的最小电流是1．5A D ．电阻的最大值是50Ω，允许通过的最大电流是1．5A 6．某班同学做“用滑动变阻器改变电流”的实验，电路如图4所示．图1图2图3（1）连接实物时，开关应当，滑片P 应移动最端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是．课后提升7．若将如图5所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（）A．A和DB．C和BC．B和DD．A和B8．关于滑动变阻器和电阻箱的下列说法中，正确的是（）A．它们都能任意连续改变接入电路的电阻大小B．它们都能显示接入电路的电阻大小C．它们都是靠改变导线的粗细来改变电阻的D．它们都能逐渐改变所在电路的电流大小9．变阻器在生产技术上有广泛的应用，调节电视机和收录机音量大小的电位器就是一种．剧场里的照明灯是利用改变接入电路中的______________来改变通过灯泡的____________，从而达到逐渐改变灯泡亮度的目的，接入电路中的电阻越大，灯泡两端的电压就越____________________．10．一只灯泡的灯丝断了，灯丝接好后仍能使用，但灯泡的亮度要比原来____________，这是因为灯丝的电阻比原来____________，通过灯丝的电流比原来____________．11．如图6所示是一种自动测定油箱内油面高度的装置．（1）图中虚线框内的装置相当于简单机械中的_____________；（2）图中R是电学中的什么元件_ ___；（3）油量表是用______________表改装的；（4）当油箱中的浮标向上运动时，R的电阻值将，对电流的阻碍作用将，此时电路中的电流将．(选填“增大”或“减小”)．图6 图5第3课时 欧姆定律（一）课堂巩固1．我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）用笔线连接电路（图2）．在研究电流跟电压的关系时，应保持 不变，移动变阻器的滑片，改变电阻R 两端的 ，测出相应的 ．在研究电流跟电阻的关系时，应保持 不变，改变 ，测出相应的 ．2．下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：分析表1数据，可得出结论 ； 分析表2数据，可得出结论 ．3．下列说法中正确的是（ ）． A ．电流跟电压成正比 B ．电流跟电阻成反比C ．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D ．在导体两端电压一定时，导体中的电流跟导体的电阻成正比4．由欧姆定律R U I =推得IUR =，下列说法中正确的是（）． A ．导体的电阻与导体两端电压成正比 B ．导体的电阻与通过导体的电流成反比C ．导体的电阻是导体本身的属性，等于电压与电流的比值D 图2D．以上说法都不对5．一个灯泡的灯丝的电阻是4Ω，当它两端的电压是2．8V时，求通过灯泡的电流是多少？6．通过一个电阻器的电流是0．4A，电阻器的电阻是90Ω，求它们两端的电压是多大？课后提升7．有甲、乙两个导体，当通过相同的电流时，甲两端的电压比乙两端的电压高，则两者的电阻相比（）．A．R甲>R乙B．R甲=R乙C．R甲<R乙D．无法判定8．当导体两端电压为10V时，通过导体的电流为500mA，那么导体两端电压为2V 时，导体的电阻是（）．A．0．004ΩB．0．02ΩC．4ΩD．20Ω9．在研究“电流跟电压、电阻的关系”的实验时，可以用变Array阻箱和滑动变阻器配合实验，如图3所示．我们先使电阻箱R的电阻取某一值，多次改变滑动变阻器的阻值，记录每一次的和相应的电流值，得到当电阻不变时，电流跟成正比的关系；然后多次改变电阻箱R的电阻，调节滑动变图3阻器的滑片，使每次保持不变，记录每次电阻箱R的阻值和相应的值，得到电流跟成反比的关系．10．一段导体两端的电压是2V时，导体中的电流是0．2A，如果电压增大到9V时，导体中的电流变为多大？11．一只电阻器两端的电压从3V增加到3．8V时，通过该电阻器的电流增加了0．2A，则该电阻是多少？第4课时 欧姆定律的应用（一）---伏安法测电阻课堂巩固1．将6V 的电压加在用电器两端时，通过的电流是0．2A ，该用电器的电阻是 Ω；将3V 的电压加在同一用电器两端时，通过电路的电流是 A ，用电器的电阻是 Ω；如果用电器两端的电压为零，该电阻的阻值是 Ω．2．在图1的方框内画出伏安法测电阻的电路图，并根据电路图连接电路．在连接电路图时开关应处于 状态，滑动变阻器的滑片应位于（填A 或B ）端，这主要是为了避免电路中的过大，而烧坏电路中的有关元件．在伏安法测电阻的实验中，利用R ＝U ／I 计算出各次的电阻值．但算出的结果往往是不同的，这属于实验中的，是不可避免的，采取多次测量取平均值的办法可以 ．3．某同学用伏安法测一只小灯泡的电阻，请你回答该同学在实验中遇到的问题： (1)灯泡的亮度在他看来是正常时，他停止了对滑动变阻器的调节，并细心地观察电流表，发现电流表的示数在缓慢地变小，你认为出现这种现象的原因是 ．(2)后来他又调节滑动变阻器，一不留神灯泡熄灭了(灯丝烧断了)．这时他观察到两电表的示数情况将是（ ）． A ．两电表示数都为零B ．电流表有示数，电压表示数为零C ．两电表的示数都不为零D ．电流表示数为零，电压表有示数且比原来大4．某同学做伏安法测电阻的实验时，无论怎样移动变阻器的滑片，发现电压表的示数均为零，而电流表的指针指在满量程之外，这时（ ）． A ．一定是电压表已损坏，应立即断开关B ．一定是电流表与电源两极直接相连，应立即断开开关D 图1C ．可能是电压表发生了故障，而电流表既未接错也未损坏D ．可能是电流表与电压表接成了串联电路 课后提升5．在图2所示的电路中，当开关S 闭合后，电压表V 1和V 2示数相同，发生的故障是 （ ）． A ．灯L 1的灯丝断了 B ．灯L 2的灯丝断了 C ．开关S 处断路 D ．L 1两接线柱短路6．如图3所示的电路中，电源电压不变，当开关闭合，滑动变阻器的滑片向左移动时（ ）．A ．电流表示数减小，电压表示数不变B ．电流表示数增大，电压表示数增大C ．电流表示数减小，电压表示数减小D ．电流表示数增大，电压表示数减小 7．如图4所示的电路，电源电压为6V ，电灯L 1上的电压为1．5V ，则电压表的示数 （ ）．A ．1．5VB ．4．5VC ．6VD ．7．5V8．设计电路．要求：L 1和L 2串联，电流表测L 1的电流，电压表测L 2两端的电压，滑动变阻器控制电路中的电流不超过0．5A ．在虚框内画出电路图，并用铅笔线代替导线将图5中的元件连接起来．第5课时 欧姆定律的应用（二）---电阻的串联（一）课堂巩固1．串联电路的总电阻等于 ，写成数学表达式图2VAR 1R 2S图3VL 1 L 2图4图5是；串联电路中的电流，写成数学表达式是；串联电路的总电压等于，写成数学表达式是．2．几个导体串联起来总电阻比其中任何一个导体的电阻都，因为导体的串联相当于增加了导体的．3．阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是．若通过R1的电流为0．2A，则通过电阻R2的电流是，R2两端的电压是．4．R1与R2串联后的总电阻为350Ω，已知电阻R1=170Ω，则电阻R2= Ω．5．电阻R1、R2串联在电路中，已知R1∶R2=3∶2，则通过两电阻的电流之比I1∶I2= ，电阻两端的电压之比U1∶U2= ．6．R1=5Ω，R2=10Ω，串联后接到6V的电源上，则R1两端的电U1为，R2两端的电压U2为，U1∶U2= ．7．电阻R1=30Ω，与电阻R2串联后总电阻为90Ω，则电阻R2为Ω．8．粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）．A．I1＞I2，U1＜U2B．I1＜I2，U1＞U2C．I1=I2，U1＞U2D．I1=I2，U1＜U29．串联电路随着用电器的个数增加，其总电阻（）．A．变大B．变小C．不变D．无法判断10．如图1，R1=6Ω，U2=3V，总电压为7V，求：R2为多大？图111．如图2，R1=2Ω，R2=3Ω，电压表的示数为1V．求：R2两端的电压和电源电压．图2课后提升12．如图3所示的电路，电压U为24V，电流表的示数为1．2A，电压表的示数为6V，则电阻R1阻值为Ω．13．电阻R1和R2串联后的总电阻是1．5kΩ，接入电路后，R1两端的电压为6V，R2两端的电压为3V，则R1的阻值是Ω．14．如图4所示，已知R 1=6Ω，U ∶U 2=4∶1，则R 2的阻值是Ω，U 1∶U 2= ．15．如图5所示的电路，R 1的阻值为10Ω，电流表的示数为0．4A ，电压表的示数为3．2V ．求：R 1两端的电压，R 2的阻值及电源电压．16．如图6，U 1=6V ，U=10V ，通过R 1的电流是0．4A ，求：R 1、R 2的阻值．17．如图7所示的电路，电源电压为20V ，R 1=25Ω，电流表的示数为0．25A ，求R 2的阻值和电压表的示数．第6课时 欧姆定律的应用（三）---电阻的串联（二）课堂巩固1．如图1所示，小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V ．如果电源电压为4V ，要使小灯泡正常发光，应串联一个变阻器分去电压 V ，并控制电路图5图6图3图4图7中的电流为 A ，调节滑动变阻器的阻值为Ω．2．如图2所示，电流表的示数是0．3A ，灯泡L 的电阻为3Ω，整个电路的电阻为30Ω，那么，灯泡两端的电压为 V ，电压表的示数是 V ．3．将电阻R 1、R 2串联在电路中，已知：R 1=3R 2，总电压为4V ，则R 1两端的电压为 （ ）．A ．4VB ．3VC ．2VD ．1V4．两根长度相同，粗细不同的锰铜丝，把它们串联在电路中，则（ ）．A ．粗的电流大，且电压也大B ．细的电流大，且电压也大C ．粗的、细的电流一样大，但细的电压大D ．粗的、细的电流一样大，但粗的电压大5．一段导体的电阻增加3Ω后，接在原电源上，发现通过该导体的电流是原来的4/5，则该导体原来的阻值是多少？6．如图3所示的电路，R 1=20Ω，变阻器R 2的阻值范围为0～40Ω，当变阻器滑片P 移至变阻器的中点时，电流表的示数为0．5A ，那么当变阻器滑片P 移至阻值最大位置时，电流表的示数多大？ 课后提升7．如图4所示的电路中，当变阻器的滑片在向右移动过程中，变阻器连接入电路的阻值将 ，电路中的电流将 ，电阻R 1两端的电压将 ．（填“变大”、“变小”或“不变”）图3图1图28．如图5所示当滑动变阻器的滑片自左向右移动的过程中，电路的总电阻、电流表示数和电压表示数的变化情况分别是（ ）．A ．变小、变大、不变B ．不变、变大、变小C ．变大、变小、变小D ．变大、变大、变大9．如图6所示的电路，移动滑片P ，使电压表的示数由U 1变化到U 2，已知U 1∶U 2=5∶2，则滑动变阻器滑片移动前后，通过电阻R 的电流之比为（ ）． A ．5∶2 B ．2∶5 C ．1∶1 D ．无法判断 10．将电阻R 1和R 2组成串联电阻，R 1∶R 2=3∶1，如果电路两端的总电压是12V ，那么R 1两端的电压是 （ ）．A ．4VB ．3VC ．8VD ．9V11．某用电器R 1上标有“10Ω 3A ”，另一用电器R 2上标有“50Ω 1．5A ”，串联后接到电源上，为了使其中一个用电器正常工作，电源电压应不超过何值？12．如图7，R 1=10Ω，R 2是阻值为0～40Ω的变阻器，电源电压为12V ．当P 在B 端时，电压表的示数多大？当P 在AB 中点时，电流表、电压表的示数各多大？第7课时 欧姆定律的应用（四）---电阻的并联（一）课堂巩固1．导体串联后相当于增加了导体的，因此导体串联后总电阻；导体并联后相当于增加导体的 ，导体并联后总电阻 ．图4图5图7图62．一根粗细均匀的电阻线，阻值为R，将其用拉丝机均匀拉长为原来的2倍，再将其对折，则它的电阻值R．（填“＞”，“＜”或“=”）3．现有20Ω的电阻若干，实验时需要用5Ω的电阻一只，应用只20Ω的电阻联；若需要80Ω的电阻一只，应用只20Ω的电阻联．4．电阻R1=1Ω，R2=24Ω，把它们并联后的总电阻（）．A．一定大于24Ω，B．大于1Ω，小于24ΩC．一定小于1ΩD．可能等于1Ω5．并联电路，随着并联支路数目增加，其总电阻将（）．A．变大B．变小C．不变D．无法判断6．串联后的总电阻为10Ω的两个电阻，并联后可能的最大总电阻是（）．A．2．4ΩB．2．5ΩC．5ΩD．1．25Ω7．n个阻值相同的电阻，串联的总电阻与并联后的总电阻之比（）．A．n:1 B．n2:1 C．1:n D．1:n28．如图1，R1=5Ω，R2=20Ω，已知干路中的电流是0．5A，求电路两端的电压和通过电阻R1的电流．9．仍然看图1，若电路两端的电压是9V，I=0．2A，I1=0．15A．求：R1、R2的阻值．课后提升10．现有阻值分别是2Ω，5Ω，8Ω和20Ω的电阻各一个，要获得4Ω的电阻可以将的电阻联；如果要获得10Ω的电阻，则应将的电阻联．11．如图2所示的电路中，电流表的读数：A1为0．12A，A2为0．08A，A3为0．1A，电压表的示数为2．8V．由此可知干路中的电流是A；灯L1两端的电压为V，灯L2两端的电压为V．图112．如图3所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是 （ ）．A ．V 1增大，V 2减小，A 减小B ．V 1增大，V 2减小，A 增大C ．V 1减小，V 2增大，A 增大D ．V 1减小，V 2增大 A 减小13．如图4所示，R 1=R 2=10Ω，则A 、B 间的总电阻是 （ ）． A ．5Ω B ．10Ω C ．20Ω D ．0Ω 14．如图5，电源电压是18V ，R 1=60Ω，R 2=10Ω，I 1=0．2A ． 求：I 2和I 分别是多大？15．一段电阻两端的电压是4V 时，通过它的电流是0．2A ，如果在它两端再并联上阻值为R 的电阻时，干路中的电流增加了0．4A ，那么电路的总电阻R 总和R 的阻值各是多大？第8课时 欧姆定律的应用（五）---电阻的并联（二）课堂巩固1．把R 1与R 2并联后接在电源上，当R 1减小时，其总电阻（ ）．A ．一定减小B ．一定增大C ．可能会增大D ．可能会减小 2．把两根长度相同粗细不同的镍铬合金线连接在电路中，若通过它们的电流相等，则它们的连接方式是 （ ）． A ．一定是串联 B ．一定是并联 C ．可能是串联，也可能是并联 D ．无法判断3．如图1所示的电路，R 1=2R 2，电流表在A 、B 两处测得的电流分别为I A 和I B ，则 （ ）． A ．I A =21I BB ．I A=31I B C ．I A =32I B D ．I A =I B图54．如图2：R 1=10Ω，R 2=20Ω，S 断开时，电流表的示数为0．6A ．求S 闭合时电流表的示数．5．如图3，电源电压4V ，R 1=R 2=4Ω，R 3=2Ω．电流表A 1、A 2、A 3的示数分别是多少？6．如图4所示的电路，R 1=2Ω，R 2=6Ω，开关闭合后，电流表的示数为4．8A ，求：（1）电路的总电阻；（2）电阻R 1、R 2两端的电压之比；（3）通过R 1、R 2的电流之比；（4）电源电压 课后提升7．如图5所示的电路，电流表A 1与电流表A 2的读数之比是5:2，则两个电阻R 1与R 2之比是 （ ）．A ．2:5B ．5:2C ．3:2D ．2:38．如图6所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将 （ ）．A ．不变B ．增加到2AC ．减少到1/2AD ．增加到4A 9．将电阻R 1、R 2并联后接到某电源上，干路中的电流为I ，则（ ）． A ．R 1中的电流为IR R R 212+ B ．电源电压为（2111R R +）IC ．R 2上的电压为IR 2D ．R 1、R 2上的电压之比为R 2:R 110．如图7所示，R 1为0～200Ω的变阻器，R 2=50Ω，电源电压为20V ，电流表的量程A 1是0～0．6A ，电流表A 2的量程是0～3A ．合上S ，当滑动变阻器的滑片位于图5图6R 1的中点时，（1）通过R 1的电流是多少？（2）为了使两表都不损坏，R 1连入电路的电阻只能在什么范围内变化？11．如图8，当S 闭合时，电流表的示数1．5A ，电压表的示数为9V ．求（1）求电源电压和R 1的阻值；（2）当S 断开时，电压表的示数为6V ，电流表的示数为1A ，R 2的阻值是多大？第9课时 创新习题课课堂巩固1．如图1所示电路，巳知电流表的量程为0～0．6A ，电压表的量程为0～3V ，定值电阻R 1阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6V ．开关S 闭合后，在滑动变阻器滑片滑动过程中，保证电流表、电压表不被烧坏的情况下，下列说法中错误的是 ( )A ．滑动变阻器滑片不允许滑到最左端B ．电压表最小示数是1VC ．电路中允许通过的最大电流是0．6AD ．滑动变阻器滑片移动过程中，电流表先达到最大量程 2．在图2所示的电路中，电源电压保持不变．闭合电键S，电路正常工作．过了—会儿，图7图8图 1图2图3一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是 ( )A ．电阻R 一定断路．B ．电阻R 一定短路．C ．灯L 的亮度可能不变．D ．灯L 可能变亮．3．如图3所示，R 为定值电阻，电源电压不变，当滑动变阻器R ’的滑片向右滑动时，电压表V 1的示数 ；电压表V 2的示数 ；电流表A 的示数 ．(填“变大”，“不变”或“变小”)4．如图4所示的电路，R 1＝9Ω，R 2＝6Ω，R 3＝4Ω．开关S 1、S 2均断开时，电压表的示数为5．4V ．求：（1）开关S 1、S 2均闭合时，电流表、电压表的示数． （2）仅合上开关S 2时，电流表、电压表的示数． 课后提升5．如图5所示的电路，电源电压不变，当开关S 闭合后，移动滑片P ，改变滑动变阻器接入电路的阻值，使电压表的示数从6V 变化到2V ，同时观察到电流表的示数从0．5A 变化到1A ．定值电阻0R 阻值和电源电压分别为（ ）A ．4Ω、8VB ．6Ω、12VC ．8Ω、10VD ．16Ω、10V6．如图6所示的电路中，电源电压为2V 保持不变，电阻R 1＝5Ω，R 2＝10Ω．当开关S 断开时，电流表A 1的示数是 A ；当开关S 闭合时，电流表A 2的示数是 A ． 7．在科技小组活动中亮亮同学受图7所示电子秤的启发，自行设计了一个电子秤，其原理如图8所示，他试图用电压表（图中暂没画出）的示数来反应物体质量的大小． 设电源的电压为恒定U ，定值电阻的阻值为R 0，滑动变阻器的总电阻为为R ，总长度为L ，滑动触头固定在安放托盘的轻质弹簧上，并能随轻质弹簧一起自由滑动，已知对托盘每施加A 1A 2R 1R 2S图4图51N的压力时，弹簧的长度就会缩短a．当托盘中不放物体时，滑动触头指在最上端，此时电压表的示数为零；当在托盘中放一物体时，滑动触头随弹簧向下移动到某一位置，于是电压表就指示出相应的示数．（1）若在托盘上放一质量为m的物体，则滑动触头向下移动多大的距离？（2）请在原理图的适当位置接上符合要求的电压表；（3）求出电压表的示数U表与待测物体质量m之间的关系式（用已知量的符号表示）．图7 图8苏科版初中物理九年级上册第十四章《欧姆定律》课时练参考答案第1课时电阻1．A 2．B 3．铁4．属性材料长度横截面积温度5．小6．D 7．C 8．A 9．D 10．C 11．A 12．甲丙13．（1）长度（2）A （3）如：研究动能与哪些因素有关（4）①把灯信与电流表串联后接到一个电压不变的电源上，用酒精灯加热灯芯，观察电流表读数的变化②略第2课时变阻器1．B 2．5760 1294 9999 3．A 4．D 5．D 6．（1）闭合右（2）滑动变阻器连接的是下面两个接线柱滑动变阻器连接的是上面两个接线柱接触不良7．A 8．D 9．变阻器电阻电流小10．亮小大11．（1）杠杆（2）滑动变阻器（3）电流（4）减小减小变大第3课时欧姆定律（一）1．图略电阻电压电流电压电阻电流2．电阻一定时，电流与电压成正比电压一定时，电流与电阻成反比3．C 4．C 5．0.7A 6．36V 7．A 8．D 9．电压电压电压电流电阻10．10Ω11．4Ω第4课时欧姆定律的应用（一）--伏安法测电阻1．30 0.1 30 30 2．图略断开A或B（与连接情况有关）电流误差减小误差3．（1）灯丝温度升高，电阻变大（2）D 4．B5．A 6．B 7．A 8．图略第5课时欧姆定律的应用（二）--电阻的串联（一）1．各串联电阻之和R=R1+R2+……处处相等I=I1=I2=……各部分电路两端电压之和U=U1+U2+……2．大长度3．35Ω0.2A 5V4.180 1：1 3：2 6．2V 4V 1：2 7．608．C 9．A 10．4.5Ω11．1.5V 2.5V 12．15 13．1000 14．2 3：1 15．4V 8Ω7.2V 16．15Ω10Ω17．55Ω13.75V第6课时欧姆定律的应用（三）--电阻的串联（二）1．2.5 0.2 12.5 2．0.9 9 3．B 4．C 5．12Ω6．0.33A 7．变大变小变小8．C 9．A 10．D11．90V 12．2.4V 0.4A 4V第7课时欧姆定律的应用（四）--电阻的并联（一）1．长度变大横截面积变小2．= 3．4 并 4 串4．C 5．B 6．B 7．B 8．2V 0.4A 9．60Ω18Ω10．5Ω，20Ω并串11.0.3 2.8 2.8 12．B 13．D14．1.2A 1.4A 15．6.67Ω10Ω第8课时欧姆定律的应用（五）--电阻的并联（二）1．D 2．A 3．C 4．0.9A 5．1A 2A 4A6．（1）1.5Ω（2）1：1 （3）3：1 （4）7.2V7．D 8．A 9．A 10．（1）0.2A （2）7.69Ω～200Ω11．（1）13.5V （2）7.5Ω第9课时 创新习题课1．D 2．D 3．变小 变大 变小 4．（1）2.5A 9V （2）1.5A 9V 5．C 6．0.4 0.6 7．（1）mg （2）图略 （3）U 表=mga mgaR U。

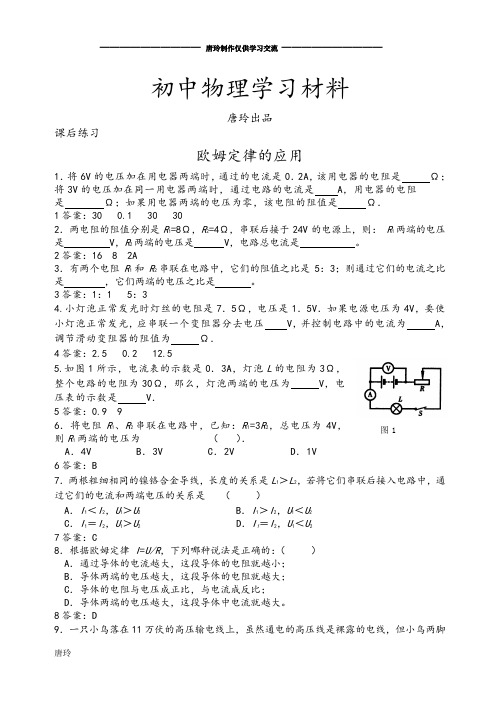

初中物理学习材料唐玲出品课后练习欧姆定律的应用1．将6V的电压加在用电器两端时，通过的电流是0．2A，该用电器的电阻是Ω；将3V的电压加在同一用电器两端时，通过电路的电流是 A，用电器的电阻是Ω；如果用电器两端的电压为零，该电阻的阻值是Ω．1答案：30 0.1 30 302．两电阻的阻值分别是R1=8Ω，R2=4Ω，串联后接于24V的电源上，则：R1两端的电压是 V，R2两端的电压是 V，电路总电流是。

2答案：16 8 2A3．有两个电阻R1和R2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是，它们两端的电压之比是。

3答案：1：1 5：34.小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V．如果电源电压为4V，要使小灯泡正常发光，应串联一个变阻器分去电压 V，并控制电路中的电流为 A，调节滑动变阻器的阻值为Ω．4答案：2.5 0.2 12.55.如图1所示，电流表的示数是0．3A，灯泡L的电阻为3Ω，整个电路的电阻为30Ω，那么，灯泡两端的电压为 V，电压表的示数是 V．5答案：0.9 96．将电阻R1、R2串联在电路中，已知：R1=3R2，总电压为4V，图1则R1两端的电压为（）．A．4V B．3V C．2V D．1V6答案：B7．两根粗细相同的镍铬合金导线，长度的关系是L1＞L2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是（）A．I1＜I2，U1＞U2 B．I1＞I2，U1＜U2C．I1＝I2，U1＞U2 D．I1＝I2，U1＜U27答案：C8．根据欧姆定律 I=U/R，下列哪种说法是正确的：（）A．通过导体的电流越大，这段导体的电阻就越小；B．导体两端的电压越大，这段导体的电阻就越大；C．导体的电阻与电压成正比，与电流成反比；D．导体两端的电压越大，这段导体中电流就越大。

8答案：D9．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根高压线上仍安然无恙，这是因为（ ）A ．鸟有耐高压的天性B ．鸟脚是干燥的，鸟的身体不导电C ．鸟两脚间的电压几乎为零D ．鸟体电阻极大，所以无电流通过小鸟9答案：C10．如图2所示，R 1=1Ω，R 2=2Ω，则电压表V 1、V 2示数之比是（ ）A.1：1B.1：2C.2：1D.1：310答案：B11.如图3所示电路，电源电压保持不变，开关S 由闭合到断开时（ ）A.电流表的示数变小B.电路的总电阻变小C.灯中电流变大D.电压表的示数变大11答案：A12.如图4所示，电源电压保持不变，若P 向右移动，则电压表、电流表示数的变化分别为( )A.变大，变小B.变大，变大C.变小，变大D.变小、变小12答案：D13．如图5所示在滑动变阻器的滑片P 向右移动过程中， 电路中的电流变大。

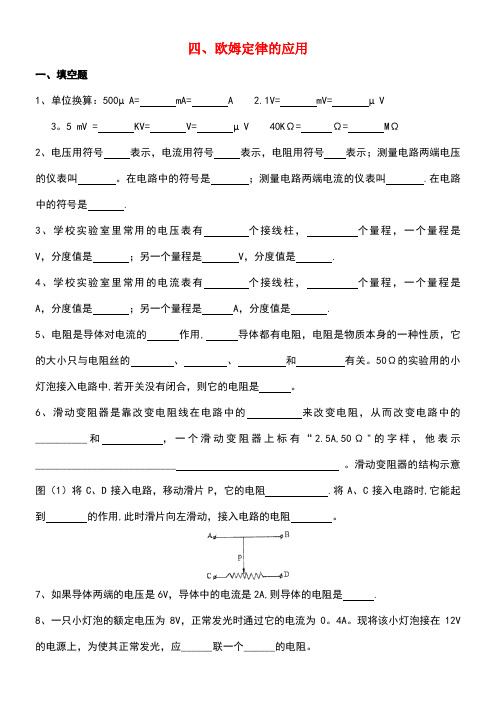

四、欧姆定律的应用一、填空题1、单位换算：500µA= mA= A 2.1V= mV= µV3。

5 mV = KV= V= µV 40KΩ= Ω= MΩ2、电压用符号表示，电流用符号表示，电阻用符号表示；测量电路两端电压的仪表叫。

在电路中的符号是；测量电路两端电流的仪表叫 .在电路中的符号是 .3、学校实验室里常用的电压表有个接线柱，个量程，一个量程是V，分度值是；另一个量程是 V，分度值是 .4、学校实验室里常用的电流表有个接线柱，个量程，一个量程是A，分度值是；另一个量程是 A，分度值是 .5、电阻是导体对电流的作用, 导体都有电阻，电阻是物质本身的一种性质，它的大小只与电阻丝的、、和有关。

50Ω的实验用的小灯泡接入电路中,若开关没有闭合，则它的电阻是。

6、滑动变阻器是靠改变电阻线在电路中的来改变电阻，从而改变电路中的__________和，一个滑动变阻器上标有“2.5A,50Ω"的字样，他表示___________________________ 。

滑动变阻器的结构示意图（1）将C、D接入电路，移动滑片P，它的电阻 .将A、C接入电路时,它能起到的作用,此时滑片向左滑动，接入电路的电阻。

7、如果导体两端的电压是6V，导体中的电流是2A,则导体的电阻是 .8、一只小灯泡的额定电压为8V，正常发光时通过它的电流为0。

4A。

现将该小灯泡接在12V的电源上，为使其正常发光，应______联一个______的电阻。

9、欧姆定律的文字表述（注意“逻辑关系”）：。

二、选择题1、如图所示，当滑动变阻器的滑片向右移动时电流变小的是（）2、关于导体的电阻，下列说法正确的是（）A. 导体两端的电压增大，其电阻一定增大B。

导体中的电流增大，其电阻一定减小C. 若导体不接入电路,其电阻为0D．导体的电阻与其两端电压及通过的电流无关3、分别将、U1=4V、U2=6V,分别加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B。

课后练习欧姆定律的应用1．将6V 的电压加在用电器两端时，通过的电流是0．2A ，该用电器的电阻是 Ω；将3V 的电压加在同一用电器两端时，通过电路的电流是 A ，用电器的电阻是 Ω；如果用电器两端的电压为零，该电阻的阻值是 Ω．1答案：30 0.1 30 302．两电阻的阻值分别是R 1=8Ω，R 2=4Ω，串联后接于24V 的电源上，则： R 1两端的电压是 V ，R 2两端的电压是 V ，电路总电流是 。

2答案：16 8 2A3．有两个电阻R 1和R 2串联在电路中，它们的阻值之比是5：3；则通过它们的电流之比是 ，它们两端的电压之比是 。

3答案：1：1 5：34.小灯泡正常发光时灯丝的电阻是7．5Ω，电压是1．5V ．如果电源电压为4V ，要使小灯泡正常发光，应串联一个变阻器分去电压 V ，并控制电路中的电流为 A ，调节滑动变阻器的阻值为 Ω．4答案：2.5 0.2 12.55.如图1所示，电流表的示数是0．3A ，灯泡L 的电阻为3Ω，整个电路的电阻为30Ω，那么，灯泡两端的电压为 V ，电压表的示数是 V ．5答案：0.9 96．将电阻R 1、R 2串联在电路中，已知：R 1=3R 2，总电压为4V ，则R 1两端的电压为 （ ）．A ．4VB ．3VC ．2VD ．1V6答案：B7．两根粗细相同的镍铬合金导线，长度的关系是L 1＞L 2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是 （ ）A ．I 1＜I 2，U 1＞U 2B ．I 1＞I 2，U 1＜U 2C ．I 1＝I 2，U 1＞U 2D ．I 1＝I 2，U 1＜U 27答案：C8．根据欧姆定律 I =U/R ，下列哪种说法是正确的：（ ）A ．通过导体的电流越大，这段导体的电阻就越小；B ．导体两端的电压越大，这段导体的电阻就越大；C ．导体的电阻与电压成正比，与电流成反比；D ．导体两端的电压越大，这段导体中电流就越大。

14.4欧姆定律的应用1.在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0～0.6A和0～3A)．闭合开关S，电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为 ( )A．1：5 B．5：1 C．1：4 D．4：12.将两个定值电阻R1“4Ω 1A”和R2“1Ω 2A”并联起来使用，为使电阻不被烧坏，干路中的最大电流应不超过 ( )A．2.5A B．1.5A C．3A D．2A3. 小明在医院看到一种输液警报器（如图甲），当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关报警器工作时，分析正确的是（）A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作D．未输完药液时，电铃不响是因为没有电流通过4. 我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A．当酒精浓度减小时，R的阻值减少B．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C．当酒精浓度增大时，电压表的示数变大D．当酒精浓度增大时，电流表的示数变小5. 如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V1与电流表A的示数之比变大C．电流表A的示数变大，电压表V2的示数不变D．电流表A的示数变小，电压表V1的示数变小6. 如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（）A．增加了0.2V B．减少了0.2VC．增加了0.4V D．减少了0.4V7. 如图所示，电源电压为U，有两只完全相同的灯泡L、L2，当只闭合S2时，Ⓐ表示数为I，则下列说法正确的是（）A．只闭合S1、S2时，A表示数为B．只闭合S2、S3时，A表示数为IC．只闭合S2、S3时，V表示数为UD．只闭合S1、S2时，V表示数为8. 如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是（）A．B．C． D．的阻值，设计的电路如图所示，电源电压保持不变，其中R0是9.小红测电阻R0～200Ω的滑动变阻器，R是未知固定电阻．她把开关S掷于a时，电压表读数为2.5 V，电流表读数为0.5 A；再把开关S掷于b，并调节R0，得到电压表读数减小0.7V，电流表读数增加0.4A．最后小红得到R x的阻值为（）A．5ΩB．3ΩC．2ΩD．1.75Ω10.当一只白炽灯泡两端电压增加时，下列它的电流随电压变化的图像中正确的是( )11.如图（a）所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图象如图（b）所示．由图（b）可以看出：电源电压为 V，R2接入电路的阻值变化范围是Ω．12.如图所示的电路中，电源电压保持不变．当开关S由断开到闭合，电流表两次示数之比是1：5，由此可知，电阻R1与R2之比是_______13.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示，由图像可得定值电阻R的阻值为_______Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是_______Ω．14.如图所示，R1＝5Ω，R2＝10Ω，R3＝15Ω．某同学将一电流表接在R2的两端，发现示数为1.5A，据此可推知U＝_______V．若用一只电压表接在R2的两端，则电压表的示数为_______V．15. 如图所示，电阻R0＝20Ω，滑动变阻器的最大阻值R＝30Ω，电源电压保持9V不变．当滑动变阻器的滑片P在a端时，电压表的示数是_______V，电流表的示数是_______A；当滑动变阻器的滑片P移到b端时，电压表的示数是_______V，电流表的示数是_______A．16．如图所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻，当闭合开关S，A板上受到的压力F增大时：(1)电流表的示数将_______，电压表的示数将_______．(2)此装置可作为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把_______（填“电压表”或“电流表”）改装为压力计．17. 如图甲所示电路，电源电压不变．闭合开关后，滑片P由b端滑到a端，电压表示数U 与电流表示数I的变化关系如图乙所示，则可判断电源电压是 V，定值电阻R的阻值是Ω，滑动变阻器的最大阻值为Ω．18. 在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．则电源电压为V；电阻R1的阻值为Ω；当滑片P移到中点时，通过R1的电流为A．19. 如图所示为一种人体秤的工作原理示意图，电源电压恒定不变．体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω，在人体秤上不施加力时滑片P 在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端，该人体秤测量范围0～100kg，电路中电流变化范围0.1～0.6A，则电源电压为V，滑动变阻器的最大值为Ω．20. 如图甲所示，电源两端电压保持不变，L是标有“6V 3.6W”的小灯泡，通过它的电流和它两端的电压关系如图乙所示，R0为定值电阻．当开关S、S1、S2都闭合，且滑动变阻器的滑片位于a端时，小灯泡恰好正常发光，此时R0消耗的功率为P1；当S、S1闭合，S2断开，滑动变阻器的滑片滑到中点时，电流表的示数为0.5A；当S、S2闭合，S1断开，滑动变阻器的滑片滑到b端时，R0消耗的功率为P2，且P1：P2=9：4，求：（1）小灯泡正常发光时的电阻；（2）滑动变阻器的最大阻值；（3）定值电阻R0的阻值．11 6 0～2012 4：113 10 2.514 30 1015 3.6 0.18 9 0.1816 (1)减小增大 (2)电压表17 9 6 1218 6 10 0.319 6 5020 （1）小灯泡正常发光时的电阻为10Ω；（2）滑动变阻器的最大阻值为8Ω；（3）定值电阻R0的阻值为16Ω．。

苏科版九年级物理上册第十四章欧姆定律专题练习（word版一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

给我一个支点，可以撬起整个地球。

——阿基米德14.4欧姆定律的应用——九年级上册课时练习及答案一、选择题1、如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V1与电流表A的示数之比变大C．电流表A的示数变大，电压表V2的示数不变D．电流表A的示数变小，电压表V1的示数变小2、如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上，植物含水量变低，Rx 变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大，电源电压恒定，R为定值电阻，下列电路图中符合要求的是（）A．B．C．D．3、如图所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲=0.4ΩC．只将电阻甲和乙串联，若电路电流为0.2 A时，则电路总电阻为15ΩD．只将电阻甲和乙并联，若电源电压为2 V时，则电路总电流为0.4 A4、如图所示的电路中，电源电压6V保持不变，定值电阻R1阻值为5Ω，滑动变阻器R2的最大阻值为20Ω，当开关S闭合，滑片P由b端向a端移动的过程中，以下说法正确的是（）A．电压表的示数减小，电流表的示数减小B．电压表示数与电流表的示数之比不变C．当滑片移到中点时，电压表示数为1VD．当滑片移到a端时，电流表示数为0.24A5、如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=4：1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为（）A．4：3 B．3：2 C．3：4 D．3：l6、如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A．电路中R和R是并联的B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小7、甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1：U2=m，丙图中，I1：I2=n，则下述正确的是（）A．m=n B．m＞n C．m＜n D．mn=18、探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（）A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5VB．要获得3组实验数据，电压预设值范围可以为1V﹣4VC．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器9、如图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R为光1为定值保护电阻，a、b 敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的之间时，射向光敏电阻的光线会被产品挡住．若传送带上的产品为均匀产品通过S与R1正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极的阻值为400Ω．则（）间的电压恒为6V，保护电阻R2的阻值为800ΩA．有光照射时光敏电阻R1两端的电压之比为1：2B．有光照射和无光照射时保护电阻R2C．有光照射和无光照射时光敏电阻的阻值之比为1：2之间的产品个数为6000个D．每lh通过S与R110、在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U和△I．下列分析正确的是（）A．变大B．变小C．不变D．先变小后变大二、填空题11、如图所示，是通过两个定值电阻R1、R2的电流和电压的关系图象。
